带复位弹簧的滚花调节螺钉组件

　　这套带复位弹簧的滚花调节螺钉组件，在小型工装夹具、手动调节机构、泵阀限位结构以及发动机周边辅助部件中都有较高使用频率。组件由带滚花头部的螺钉本体、圆柱螺旋压缩弹簧和端部配合段组成，建模时把螺纹牙型、滚花纹理、弹簧圈距和端部开槽都做了完整表达，能够直接用于装配干涉检查、运动行程校核和工程出图参考。

　　从实际使用场景看，这类结构常出现在需要手动预紧、弹性顶紧或自动回位的位置。比如小型检测工装上，操作人员旋转滚花头部即可改变螺钉伸出长度，弹簧在松开后提供持续反力，避免螺纹配合在振动环境下自行松动；在泵体或油路辅助调节部位，螺钉承担限位与微调作用，弹簧补偿加工误差和磨损间隙，使接触端保持稳定压力；在一些发动机外围附件、叉架类连接件和简易夹持机构中，也能看到类似的“螺钉加压缩弹簧”组合。它不是单纯的标准件堆叠，而是把调节、锁紧、复位和缓冲集中在一个很小的轴向空间内。

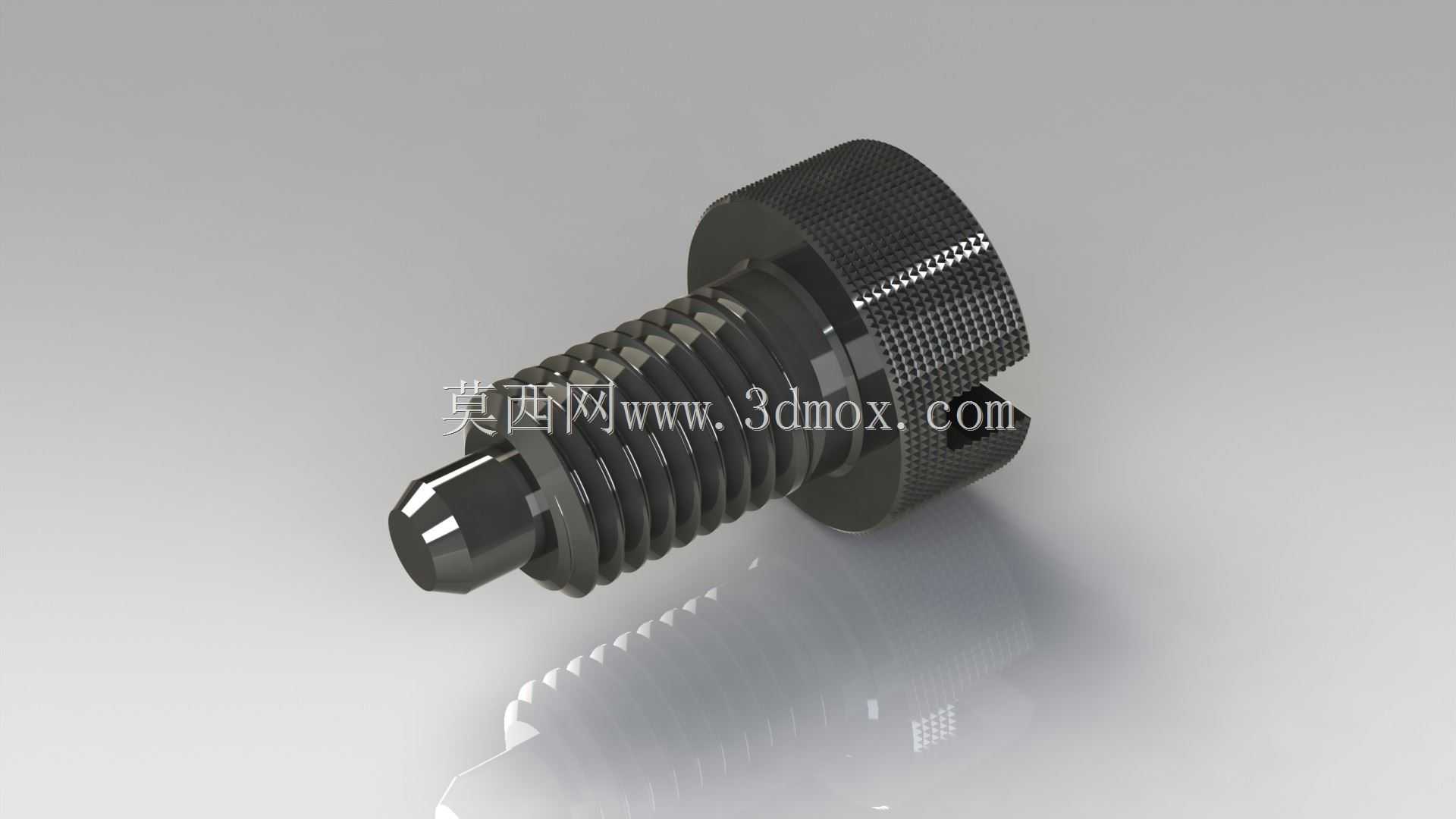

　　螺钉本体的设计重点集中在头部与杆部过渡区。头部外圆采用滚花面，目的是在无工具快速调整时增加手指摩擦力；滚花下方设置较大直径的法兰式承压面，旋转时可把轴向力分散到配合件表面，减少局部压痕。头部端面开设槽口，既允许螺丝刀辅助拧紧，也便于在空间受限时用薄片工具操作。杆部前段加工外螺纹，用于与基座螺纹孔形成精确的轴向进给；后段光轴与弹簧内径形成导向关系，保证弹簧受压时不发生明显偏摆。螺纹段与光轴段之间保留台阶，台阶面可作为弹簧一端的支承位置，使弹簧载荷沿轴线传递。

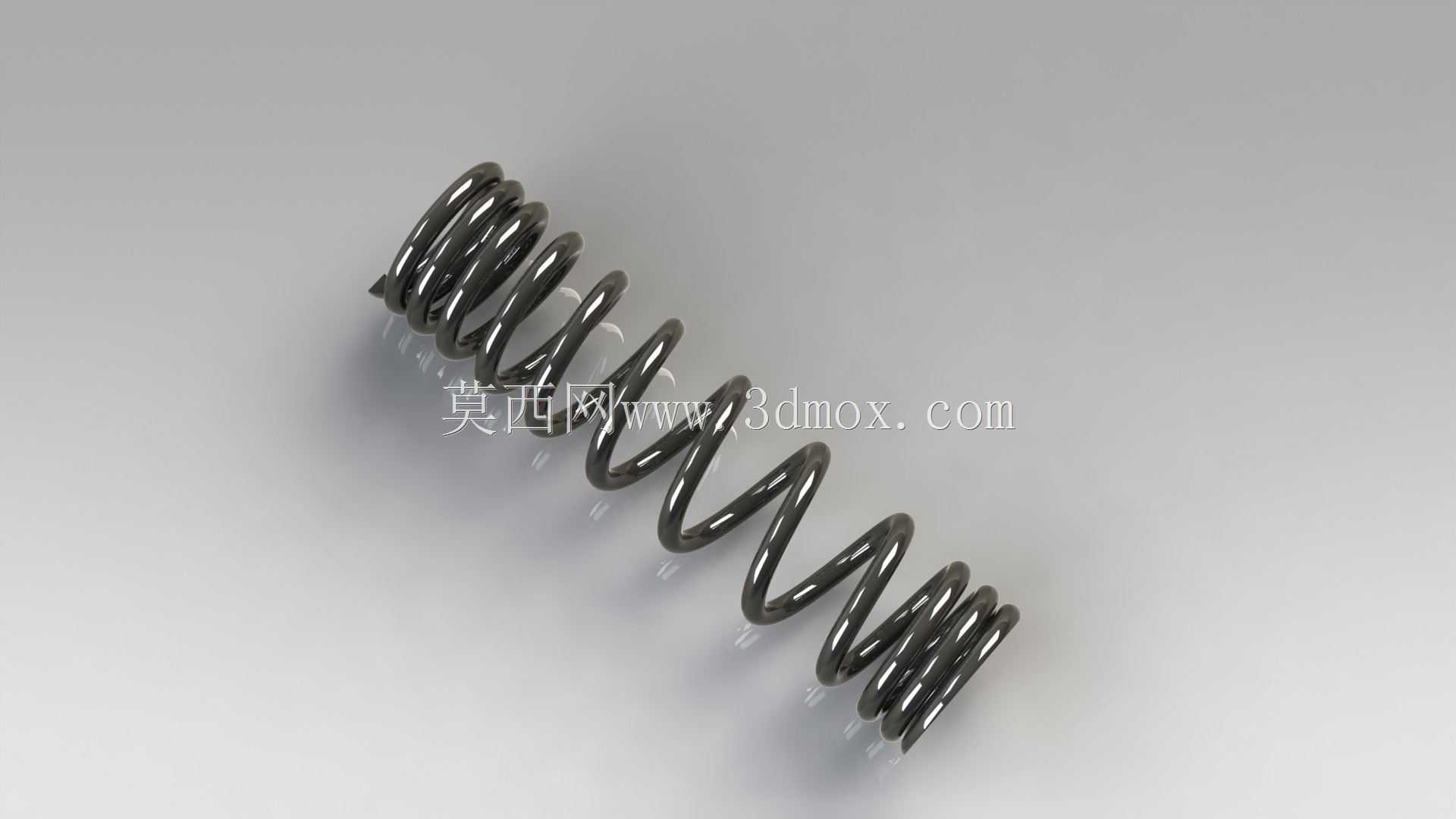

　　弹簧部分采用圆柱螺旋压缩形式，圈与圈之间在自由状态下留有均匀间隙。装配后弹簧被预压在螺钉头部承压面和被支撑零件之间，当螺钉旋入或外部载荷压向组件时，弹簧进一步压缩并产生反力；载荷撤除后，弹簧推动相关零件回到设定位置。建模时弹簧中径、丝径、有效圈数和端部贴合圈数都需要与螺钉光轴直径匹配：内径过小会造成装配困难并磨损杆部，内径过大则导向不足，受压后容易侧弯。弹簧两端面应尽量与轴线垂直，否则在反复压缩过程中会产生侧向分力，影响调节手感和螺纹寿命。

　　外形尺寸与安装边界需要围绕轴向行程来确定。螺钉总长度决定最大调节范围，螺纹有效长度应覆盖最远端工作位置，并保留足够啮合牙数，避免在高预紧力下滑牙；光轴导向段长度要大于弹簧压缩过程中的最小稳定长度，使弹簧在全行程内都有支撑。头部外径和滚花区域直径决定手动操作空间，周围零件需留出手指或工具旋转半径；端部开槽方向、槽宽和槽深也要考虑工具进入角度。弹簧外径则影响径向安装孔尺寸，孔壁与弹簧外圆之间应保留少量间隙，防止涂层、毛刺或轻微弯曲导致摩擦卡滞。

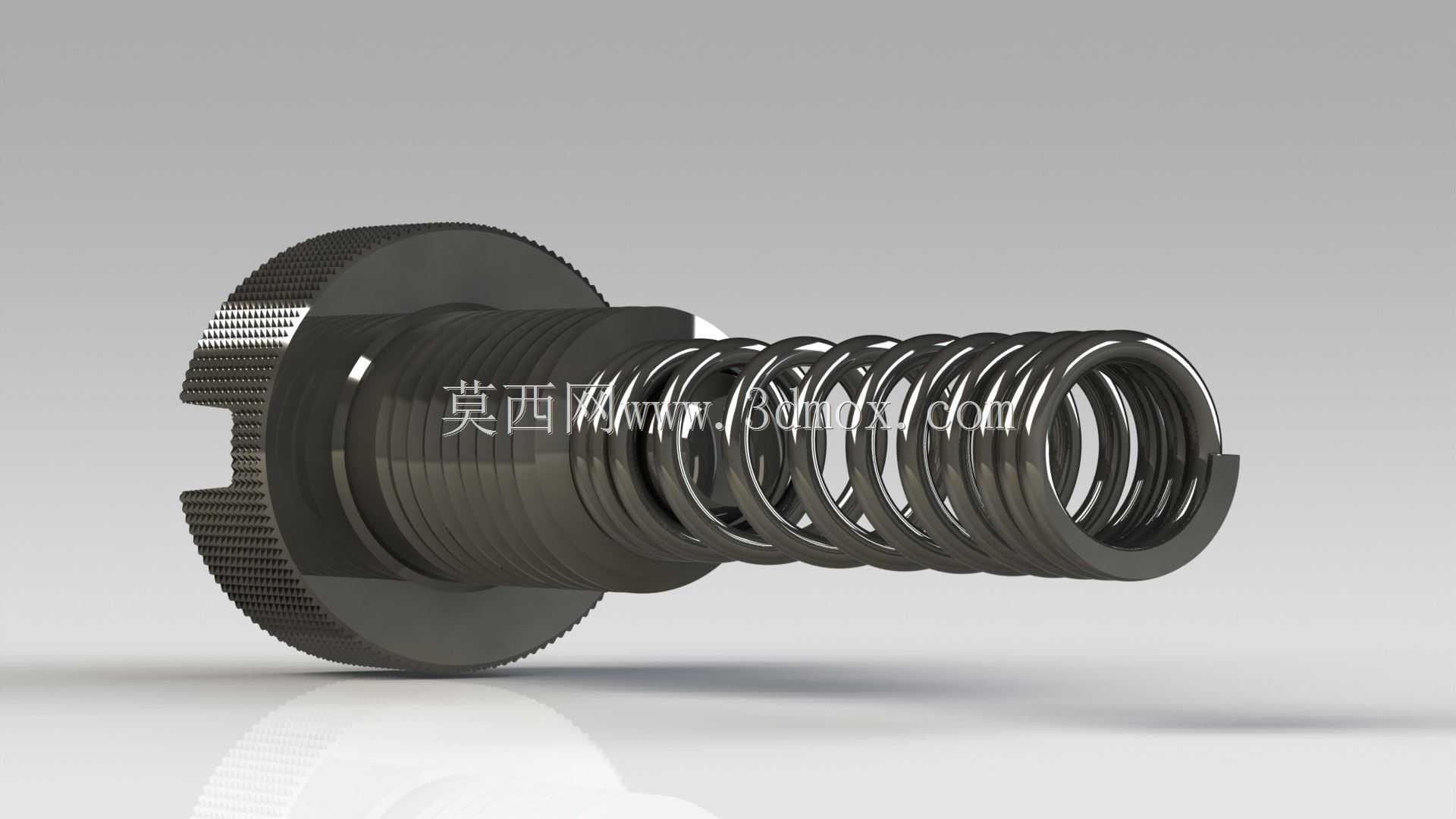

　　装配关系上，螺钉穿过被连接件后与基座螺纹孔配合，弹簧套在光杆外侧，一端抵靠螺钉头部或法兰面，另一端抵靠活动件或垫圈。若工作环境存在振动，可在螺纹段配合防松螺母、尼龙嵌件或点胶工艺，但在需要频繁调节的场合，更多依靠弹簧预紧力维持摩擦阻力。端部接触形式也应根据工况选择：平面端适合压靠刚性垫片，圆弧端适合对定位孔中心，开槽端则适合与工具或特定卡口配合。

　　三维结构处理时，螺纹不必在所有场景下都做全牙型实体，但用于展示、3D打印或精密干涉分析时，保留牙顶、牙底和收尾段更能反映真实装配。滚花纹理可采用细密网纹表达，既体现外观工艺，也提醒加工时需要车削或滚压成型。弹簧建模要保证螺旋线连续、端圈并合自然，压缩方向与螺钉轴线重合；在运动分析中，可把弹簧作为柔性载荷元件，检查最大压缩量时圈间是否并死、最小载荷下是否仍有预压力。

　　从结构设计角度看，这类组件的价值在于用较少零件实现可调力和可复位动作。螺钉提供精确位移，螺纹提供自锁能力，弹簧提供力反馈与间隙补偿，滚花头部改善操作效率。设计时需要同时校核螺纹强度、弹簧疲劳寿命、头部承压面积和端部接触应力，并在狭小安装空间内平衡手动操作便利性与结构紧凑性。整体模型适合五金配件设计、工装夹具开发、泵阀机构验证以及机械装配教学使用。
