50×100木方多孔拼接连接构件

　　在工装夹具、非标机架以及木工实训台的搭建过程中，50mm×100mm规格的矩形木方是最常见的承力骨架材料。这类木方取材方便、自重较轻，现场裁切和钻孔都比较容易，但单纯依靠钉接或者胶粘，节点处往往会出现松动、错位，反复拆装后孔位还会被拉大，整体刚性很难保证。图中这套金属连接构件，正是针对这一痛点设计的标准化包覆式接头，用冷弯成型的薄壁金属件把木方端部整体套住，再通过侧壁均布的圆孔完成锁固，让木架节点从“点接触”变成“面约束”。

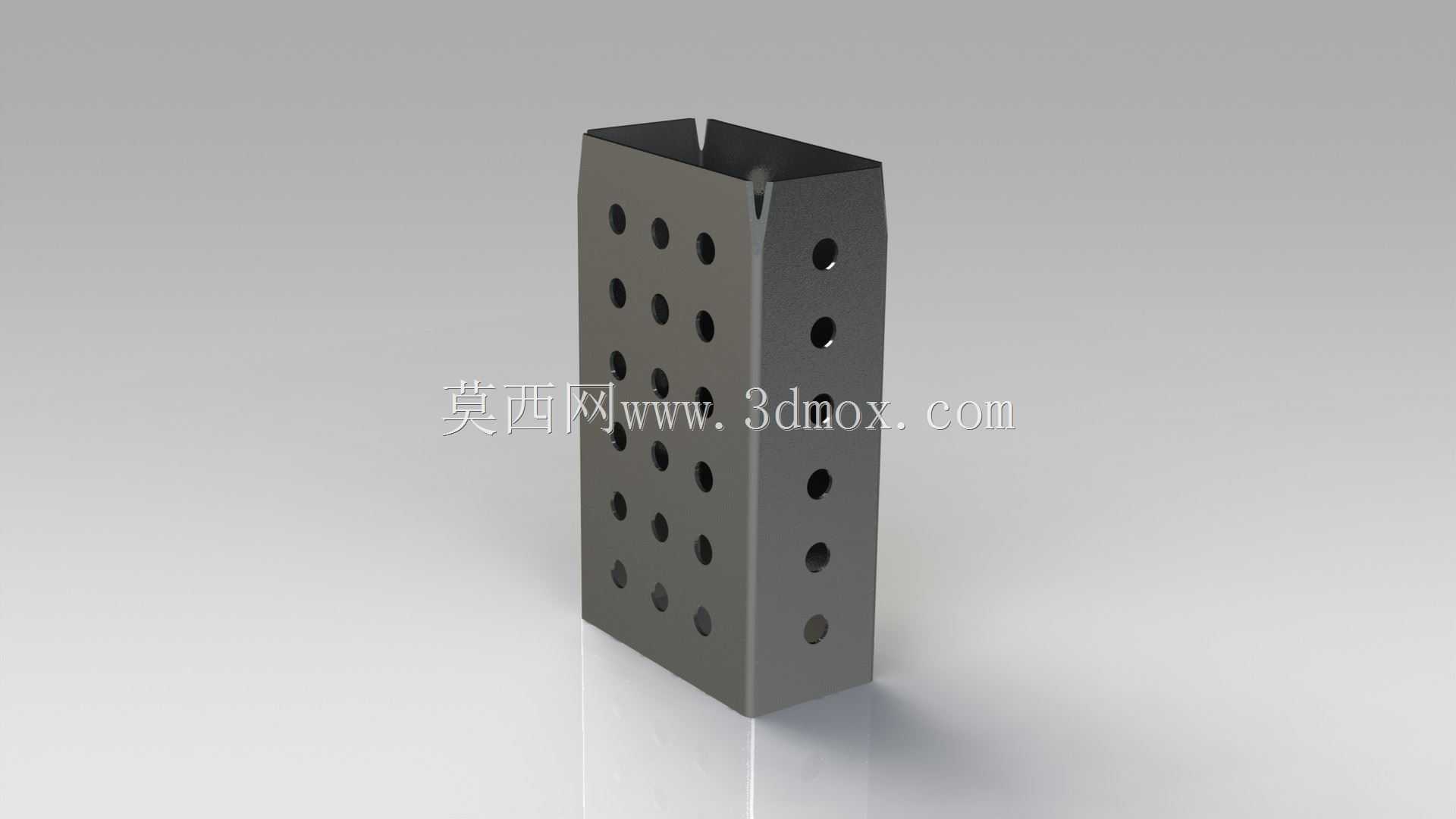

　　从结构形态上看，构件主体采用槽型截面折弯而成，内腔宽度与高度分别对应木方的50mm和100mm外形，套入后内壁与木材表面贴合，能够限制木方在两个水平方向上的窜动。金属件的两个宽面和两个窄面都按矩阵方式冲制了贯通圆孔，孔位沿长度方向等间距排布，这种布局并不是随意开孔：一方面，装配人员可以根据木方插入深度，选择最合适的孔位穿入自攻钉或者螺栓，避免因为木料端部裁切误差导致锁点落空；另一方面，多颗紧固件沿不同高度、不同侧面同时作用，能把木方受到的拉拔力、扭转力分散到更大的木材区域，减少单点应力集中造成的劈裂。

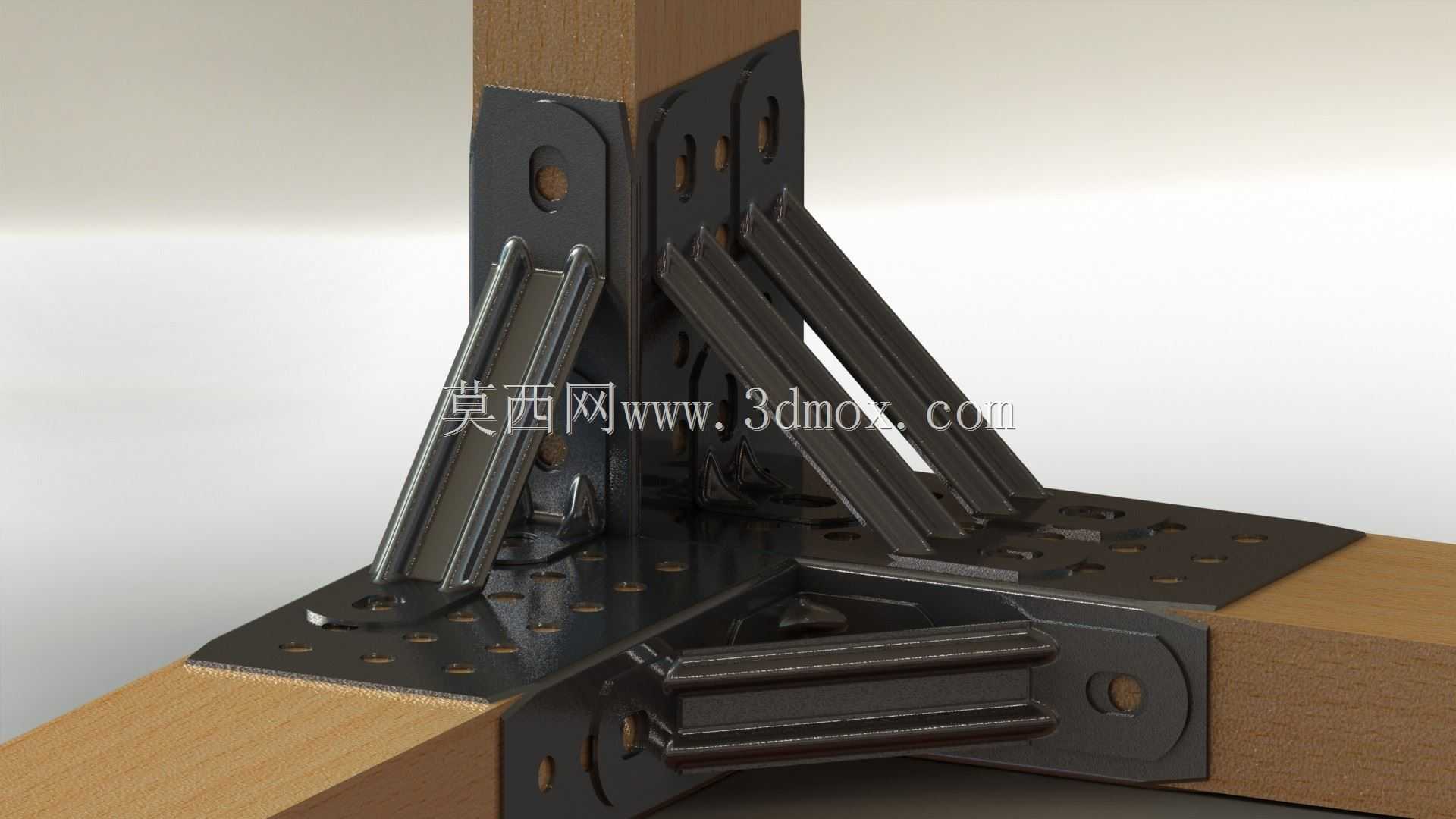

　　实际使用时，这类构件最常出现在三类场景里。第一类是生产线旁的物料周转架，工厂里经常需要根据产品尺寸临时调整料架隔层，木方外套金属接头后，工人只需松开侧面螺栓就能抽换横撑，重新选孔锁紧即可，不必整架切割焊接。第二类是实训教学和展会布景的快速搭台，木结构本身便于搬运，金属接头则保证了展台在人员倚靠、设备摆放时不晃不散，拆装重复利用率远高于直接钉死的木框。第三类是轻型设备的底部支承框架，比如小型传送带、木工小机床的底座，木方起到吸振和垫高作用，金属连接构件负责把四根立柱与横梁拉成整体，承受设备运行时的交变载荷。

　　设计这套构件时，折弯件的开口边做了轻微收口，端部还预留了定位缺口，木方推入时可以靠缺口判断插入是否到位，防止出现一侧贴紧、另一侧悬空的假装配。侧壁孔距综合考虑了常见自攻钉的边距要求，孔中心到折弯棱边保留足够距离，避免锁钉时把木材边缘撑裂。构件长度方向覆盖木方端部约一百多毫米的范围，这个包覆长度经过权衡：太短则抗扭不足，太长则浪费材料且会挤占木方中间的安装空间；现有尺寸既能提供充足的锁钉排数，又不会影响相邻构件在同一根木方上的对向安装。

　　建模过程中需要重点控制的是内腔净尺寸与折弯系数的匹配。金属板料折弯后会产生圆角回弹，若直接按木方名义尺寸绘制内腔，实际件往往套不进去，因此三维设计时要在内壁预留合理间隙，同时在孔位特征里标注通孔规格，方便后续出工程图直接驱动激光切孔和冲压工序。装配验证阶段，可以把木方作为简化实体插入构件内腔，检查最不利公差下是否仍能顺利装配，再模拟多颗螺栓同时锁紧时木材的受压变形趋势，确认孔位不会落在木方节疤容易出现的区域。

　　从安装边界来看，构件外轮廓相比木方仅多出两侧板厚，并排布置多根木方时不会产生明显干涉；外露的冲孔同时也可作为挂点，用来安装线束卡扣、传感器支架或者防护网挂钩，一物多用。对于需要做接地或者防静电的工位，金属构件之间还可以通过跨接导线连成导通网络，弥补木材本身不导电的不足。整体而言，这一连接构件把木工搭建的灵活性与金属节点的可靠性结合在一起，结构简单、加工便利，适合在各类轻型框架和工装工位中推广使用。
