全木质教学滑翔机机身桁架结构

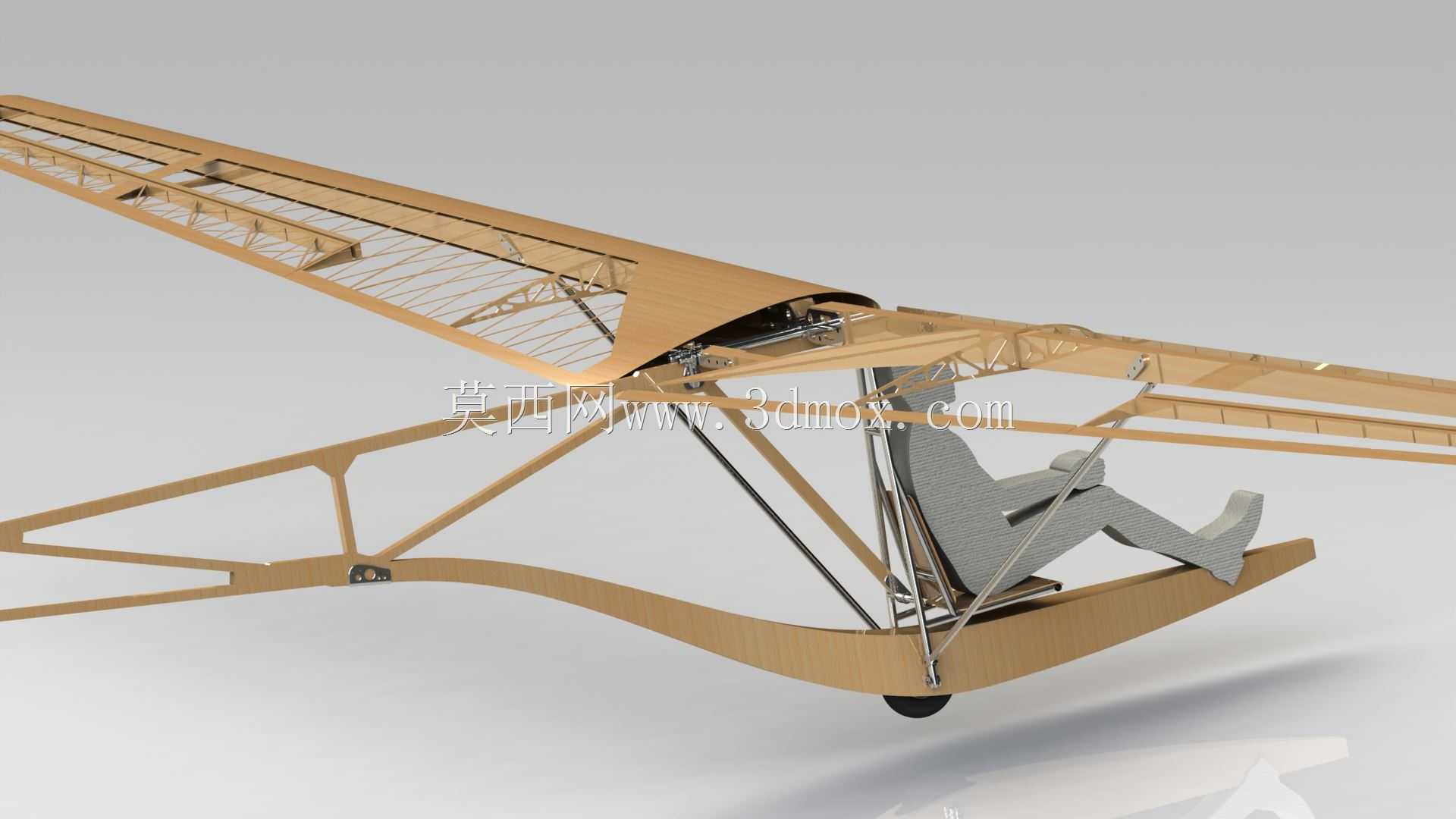

　　这套三维结构呈现的是一架面向初级飞行训练的单座滑翔机机身承载骨架，整体采用木质杆件与金属接头组合的桁架式布局，重点表达机身纵梁、斜撑、座舱承力区、机翼连接支架以及尾翼传力路径之间的装配关系。模型没有把外观蒙皮作为核心，而是将内部框架暴露出来，便于观察轻型低速航空器在低载荷、长翼展、慢速度条件下如何用较少材料获得足够刚度。

　　从实际使用场景看，这类滑翔机主要服务于航空科普、院校教学、初级飞行体验和手工航空器试制。它不依赖动力装置完成主要飞行，而是通过牵引、山坡气流或热气流获得升力，因此机身设计并不追求高速战斗机那样的高刚度整体盒段，而是围绕低速滑翔时的弯曲、扭转和着陆冲击进行取舍。机身前段需要承接飞行员体重、操纵索拉力、座椅约束和起落架冲击；中段要把机翼升力可靠传入机身；后段则向尾翼传递俯仰、偏航控制载荷。木质桁架在这些部位形成疏密不同的杆件布置，载荷集中区节点更密，尾段则逐渐收窄、减轻。

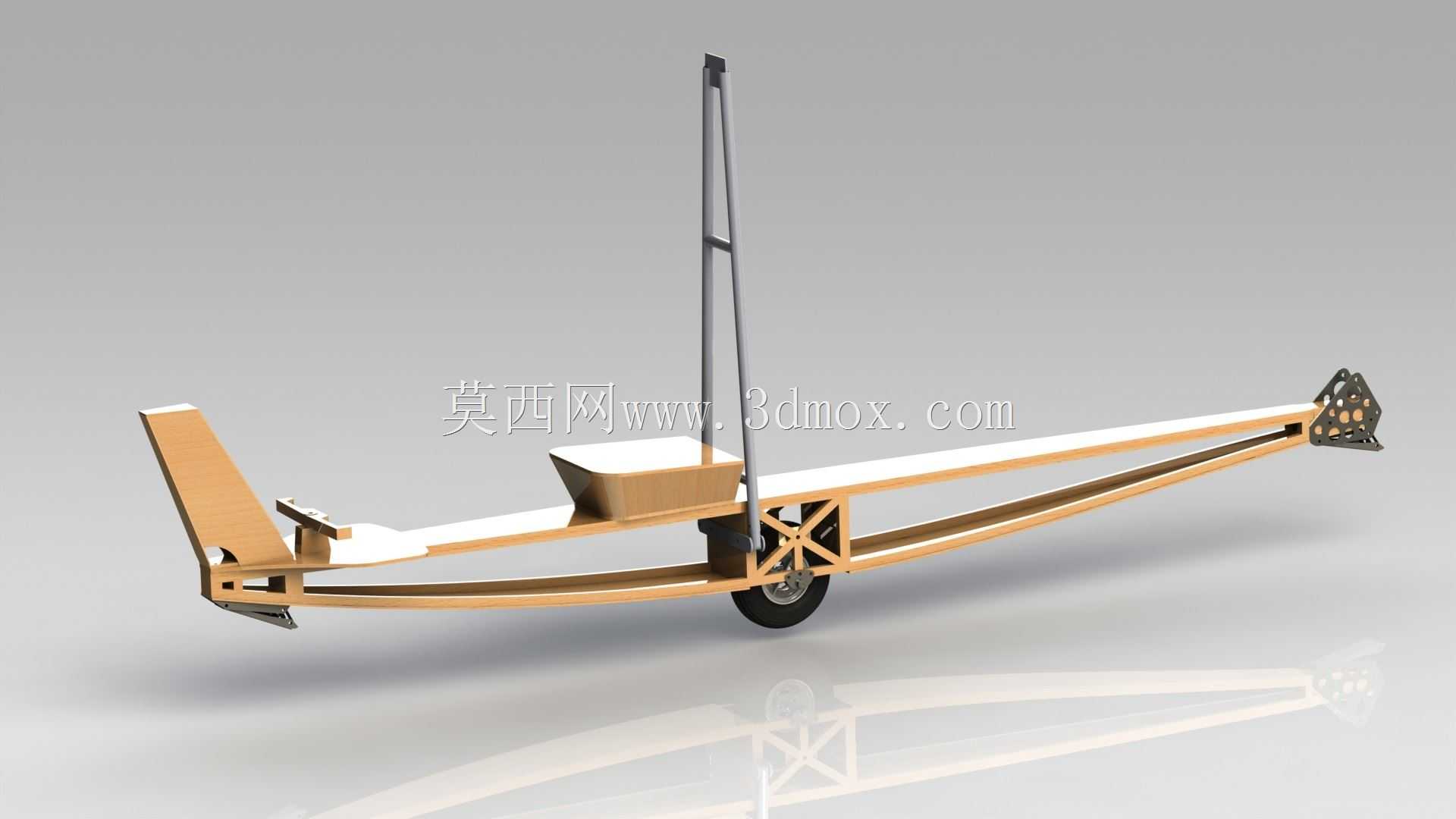

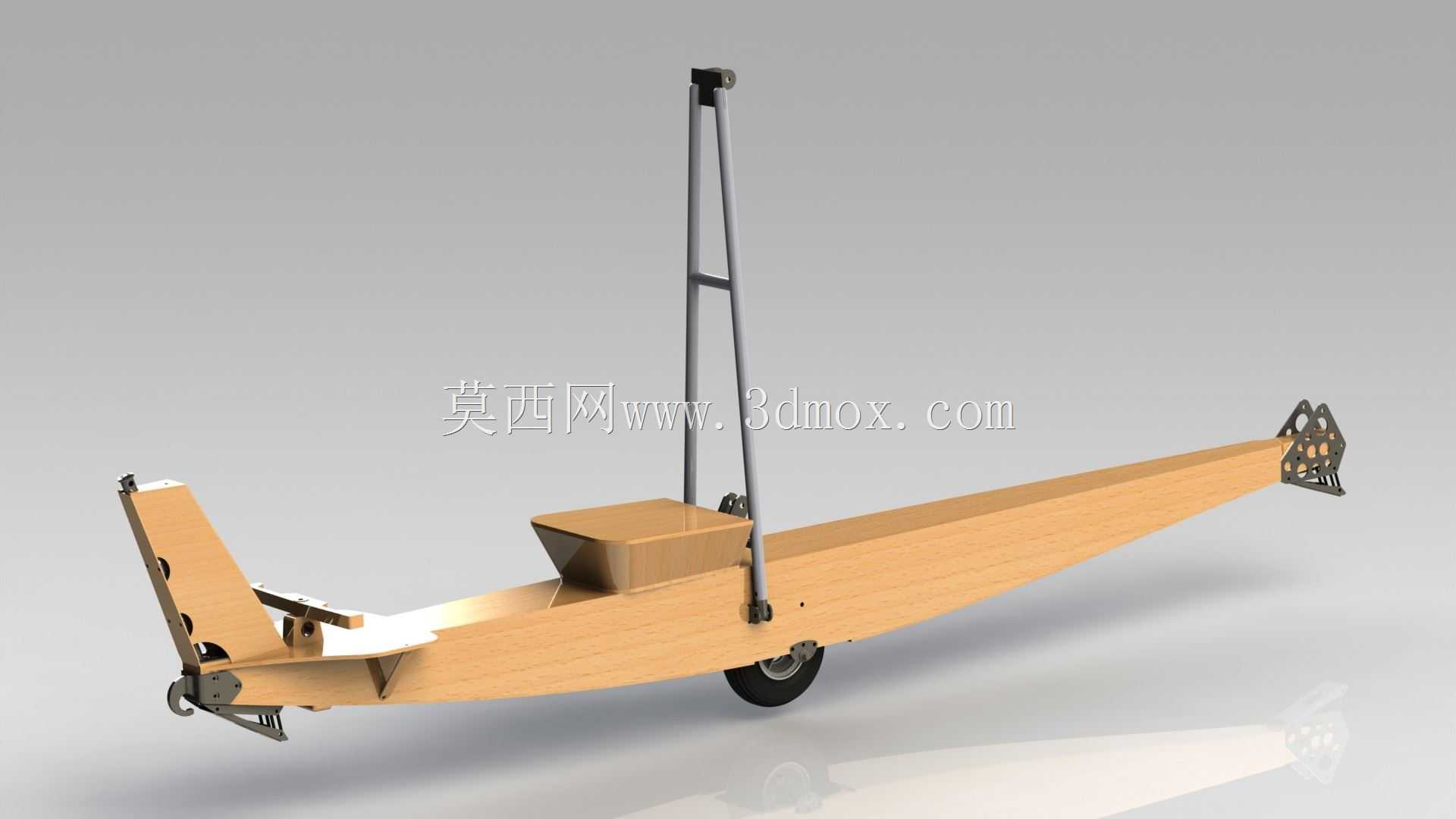

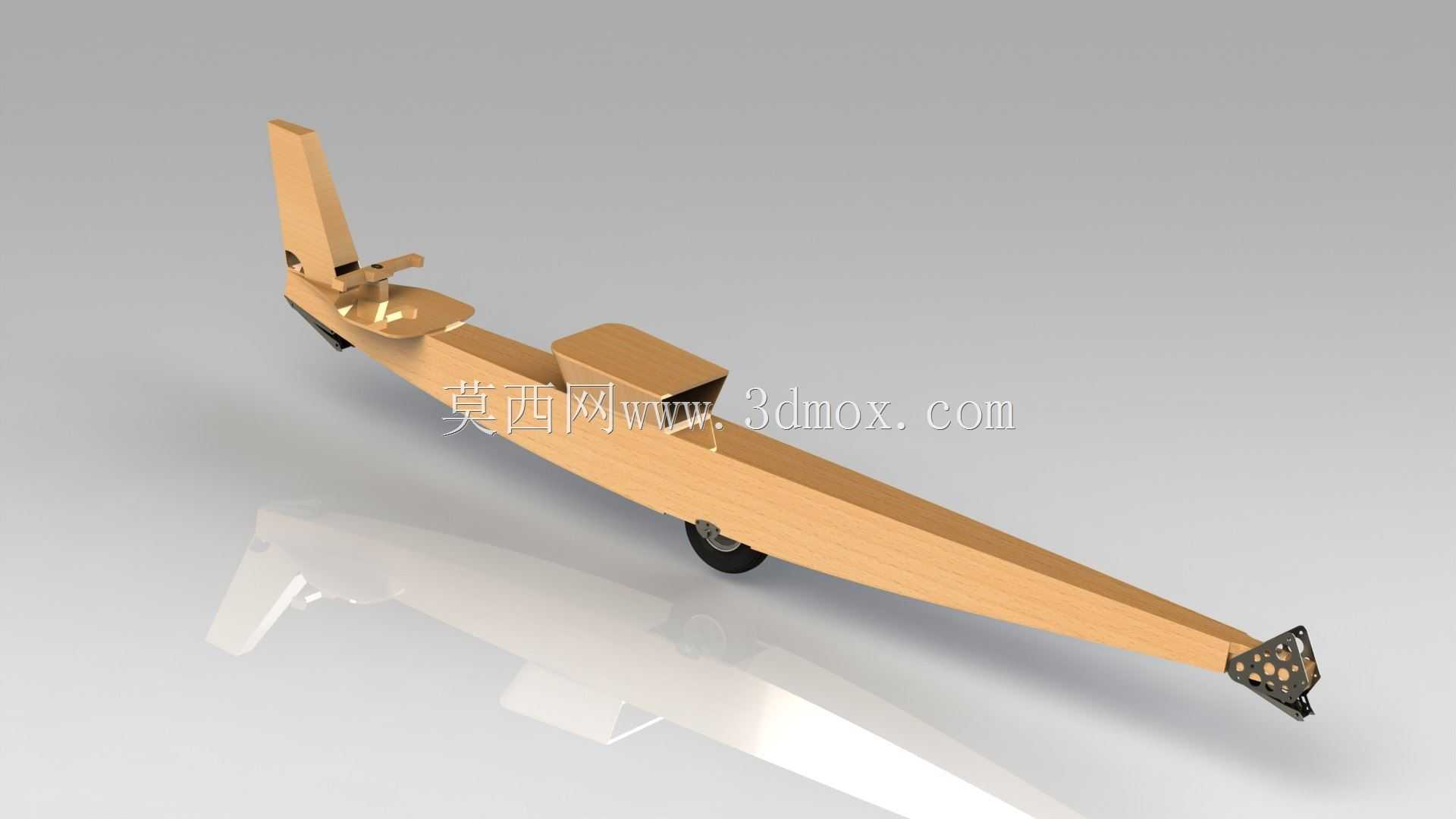

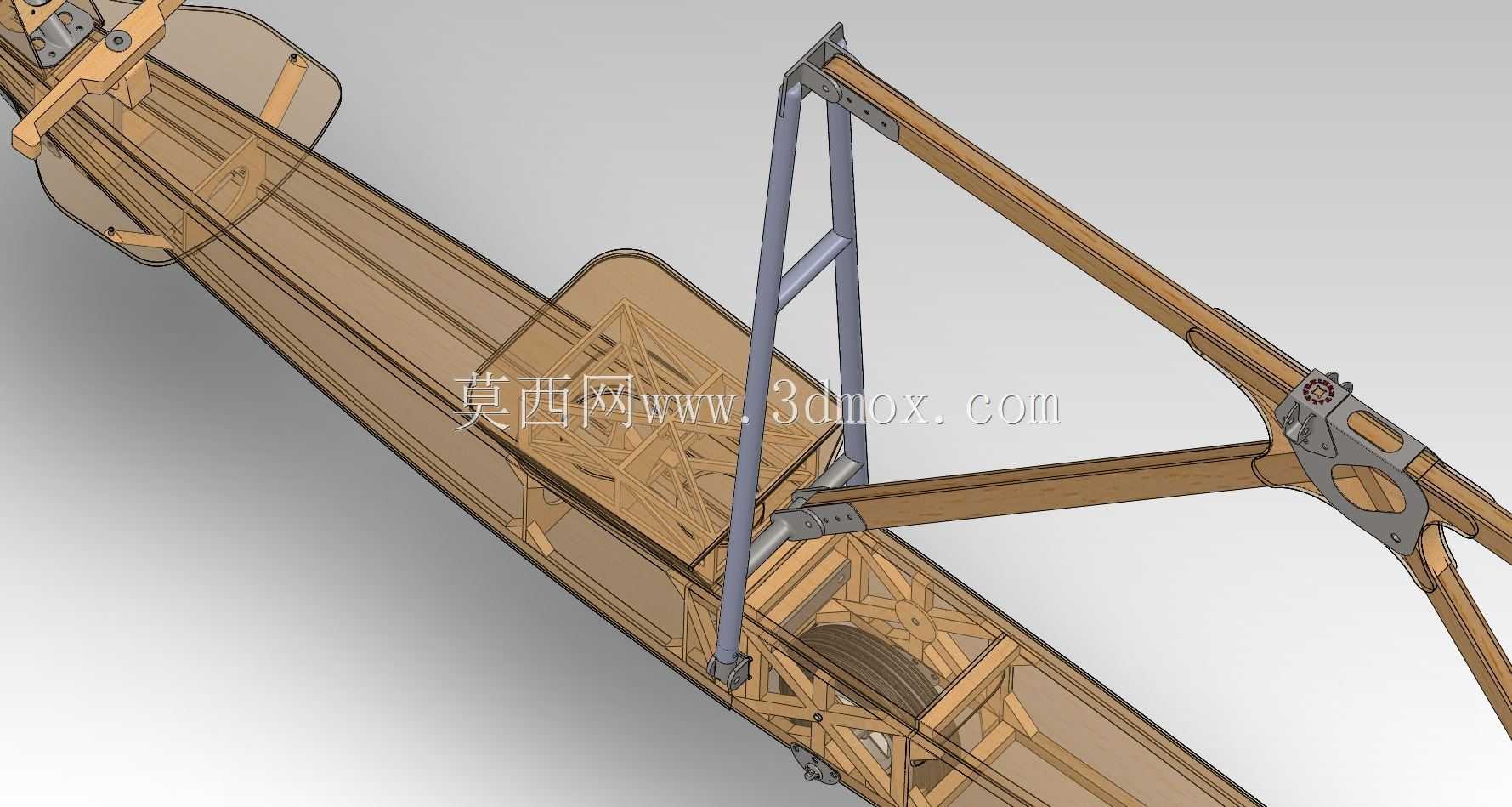

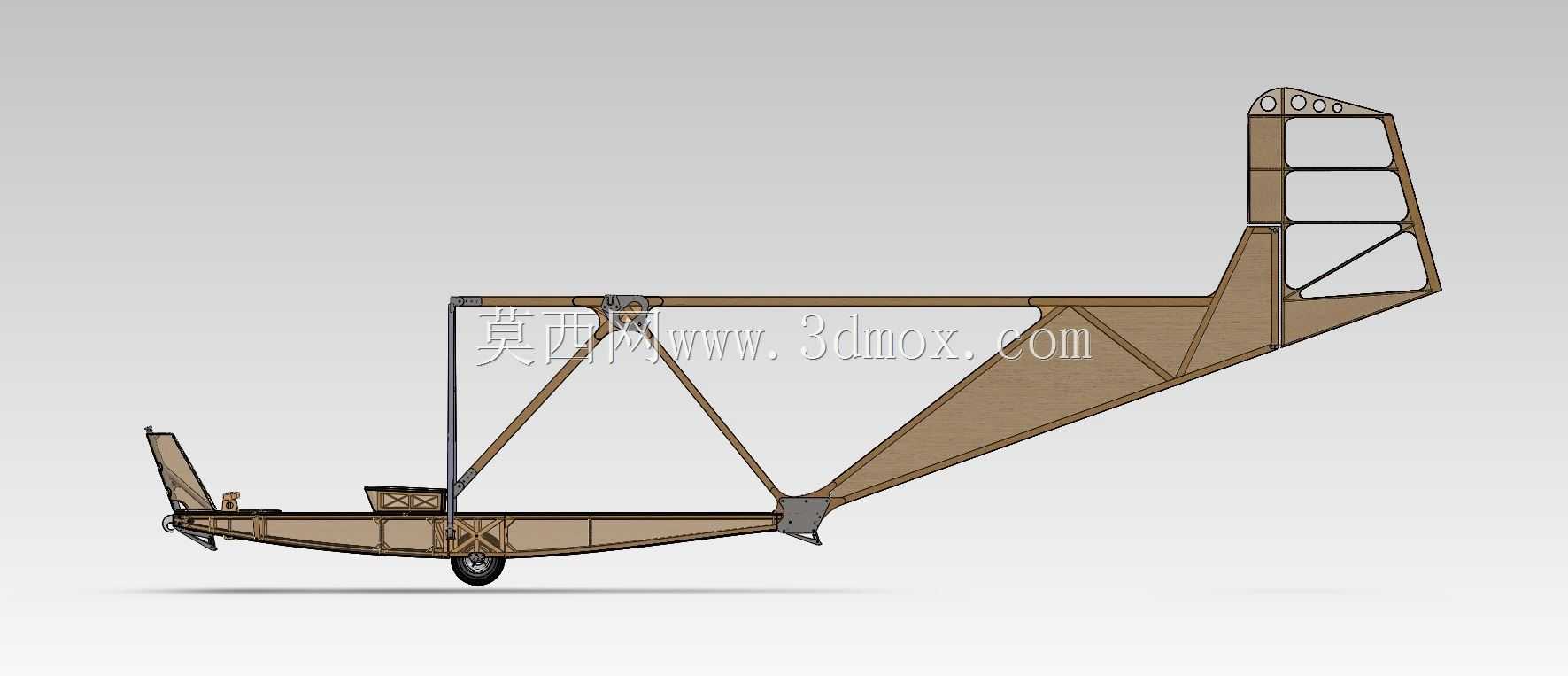

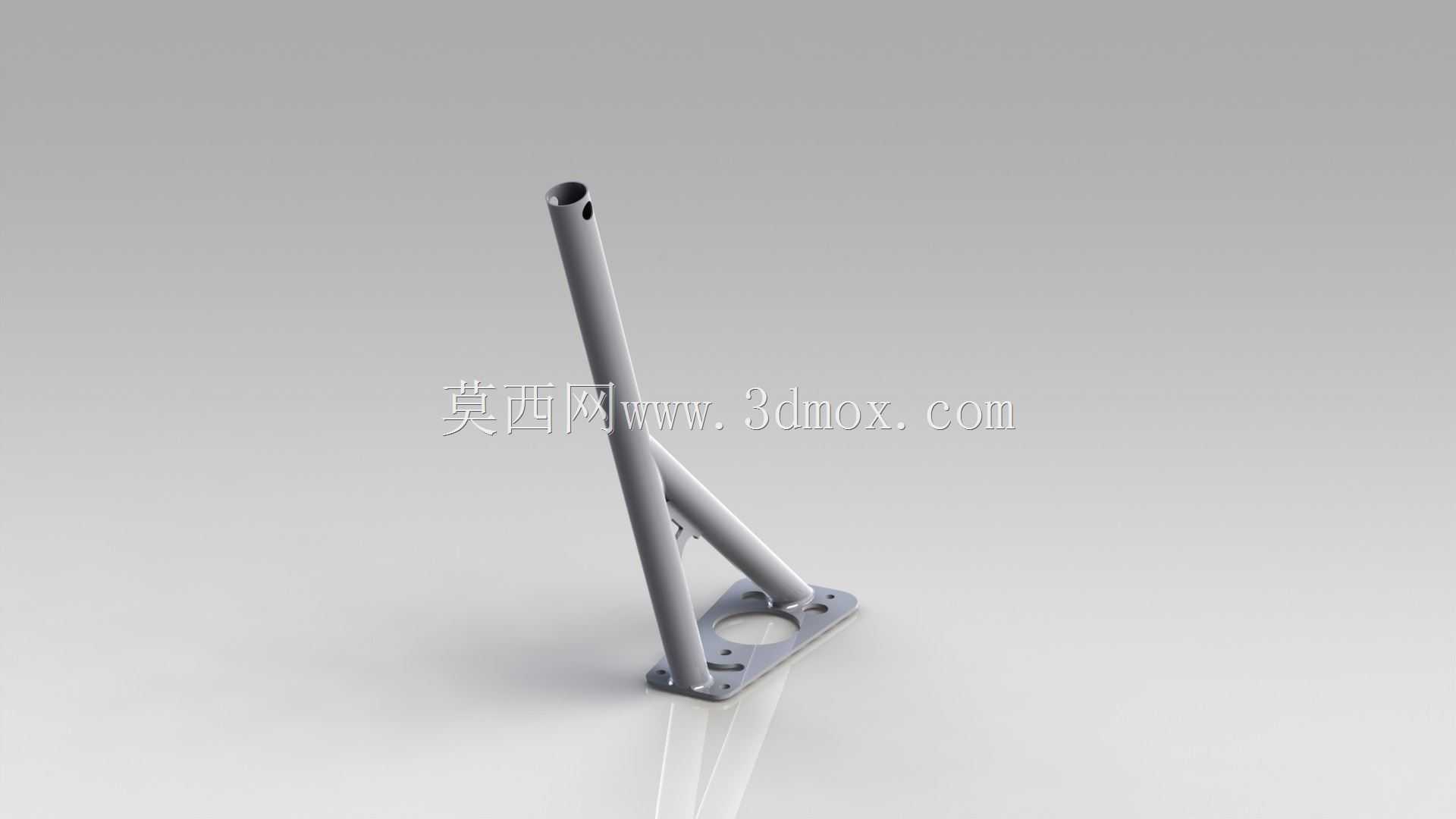

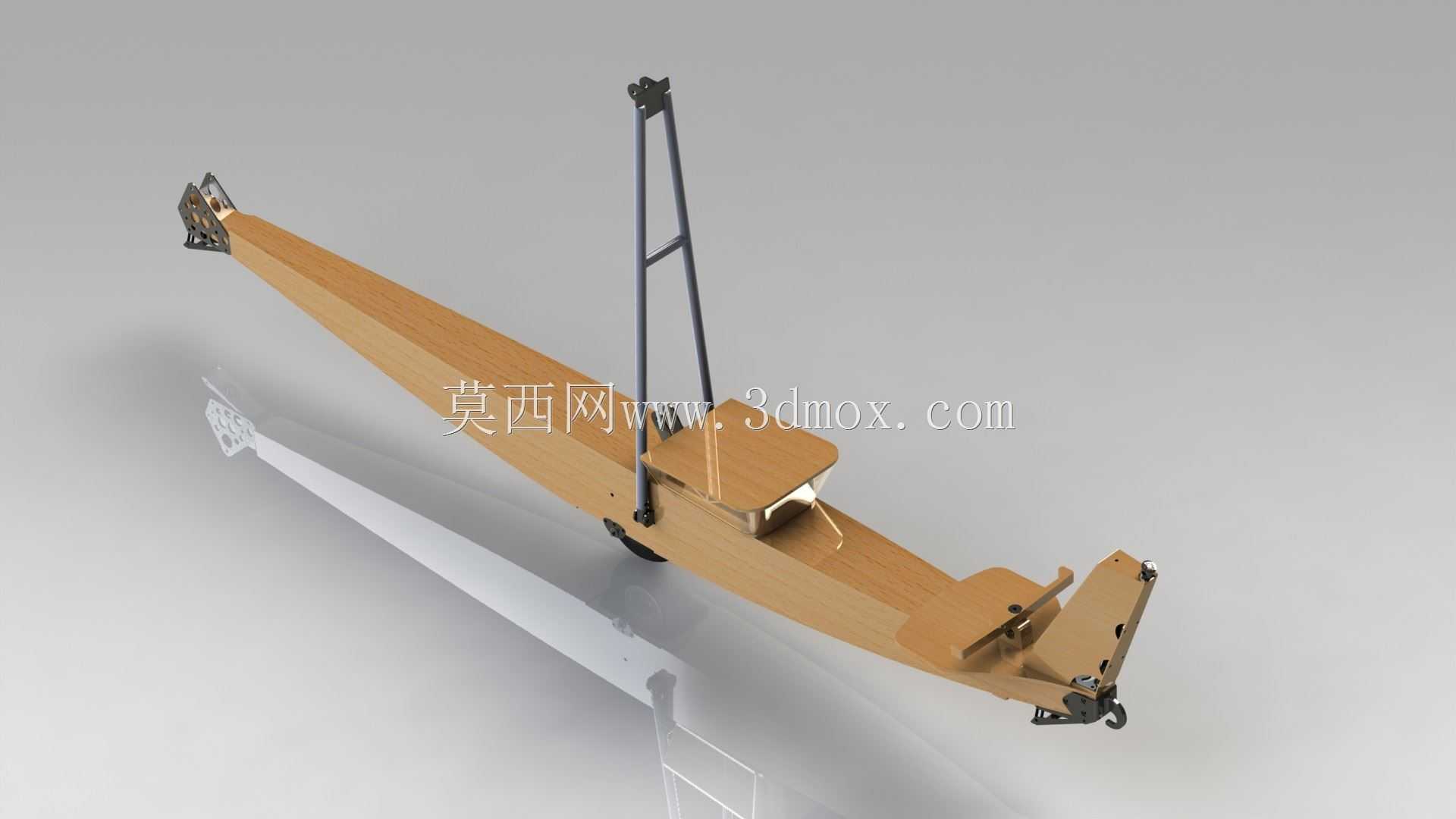

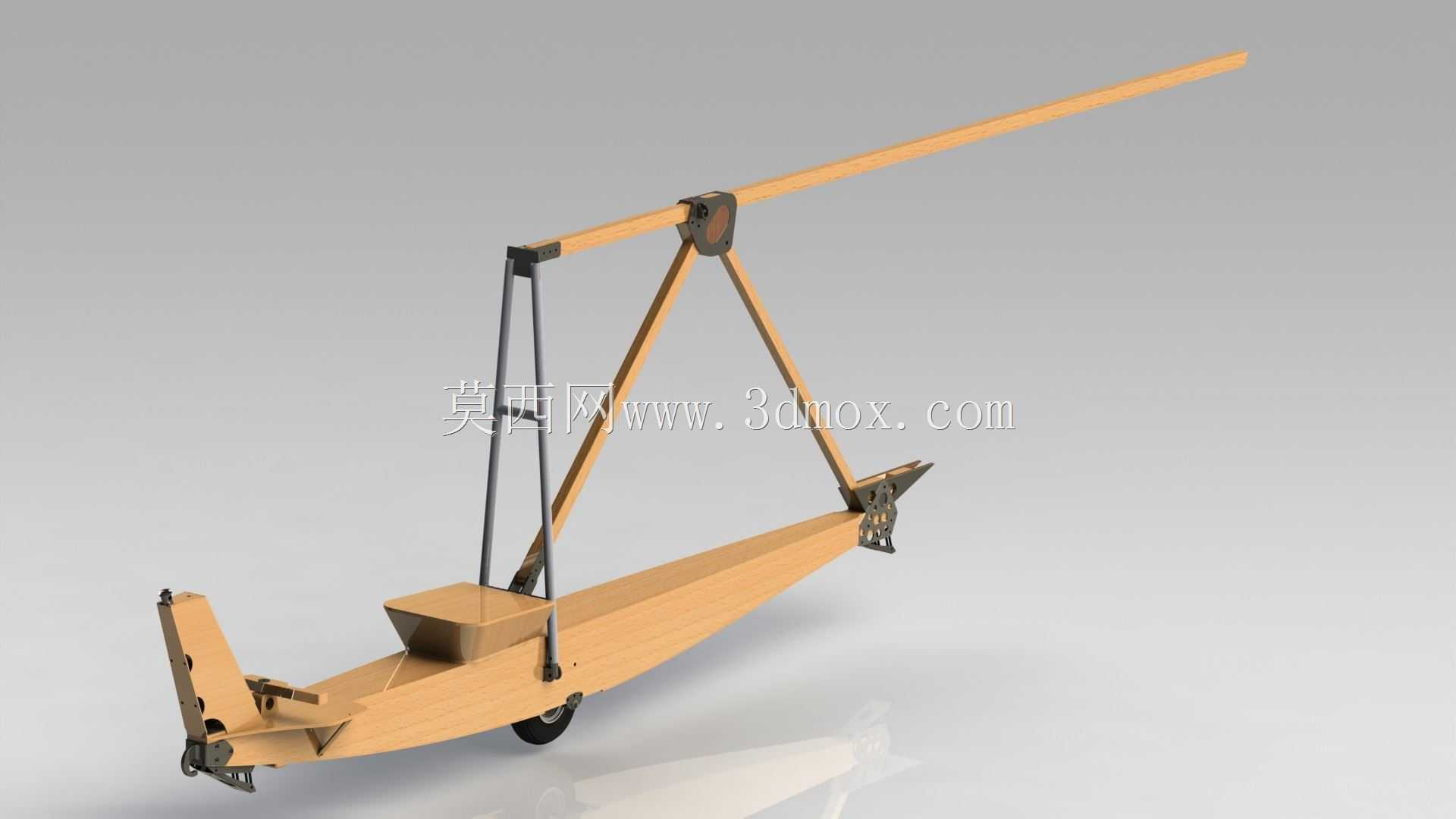

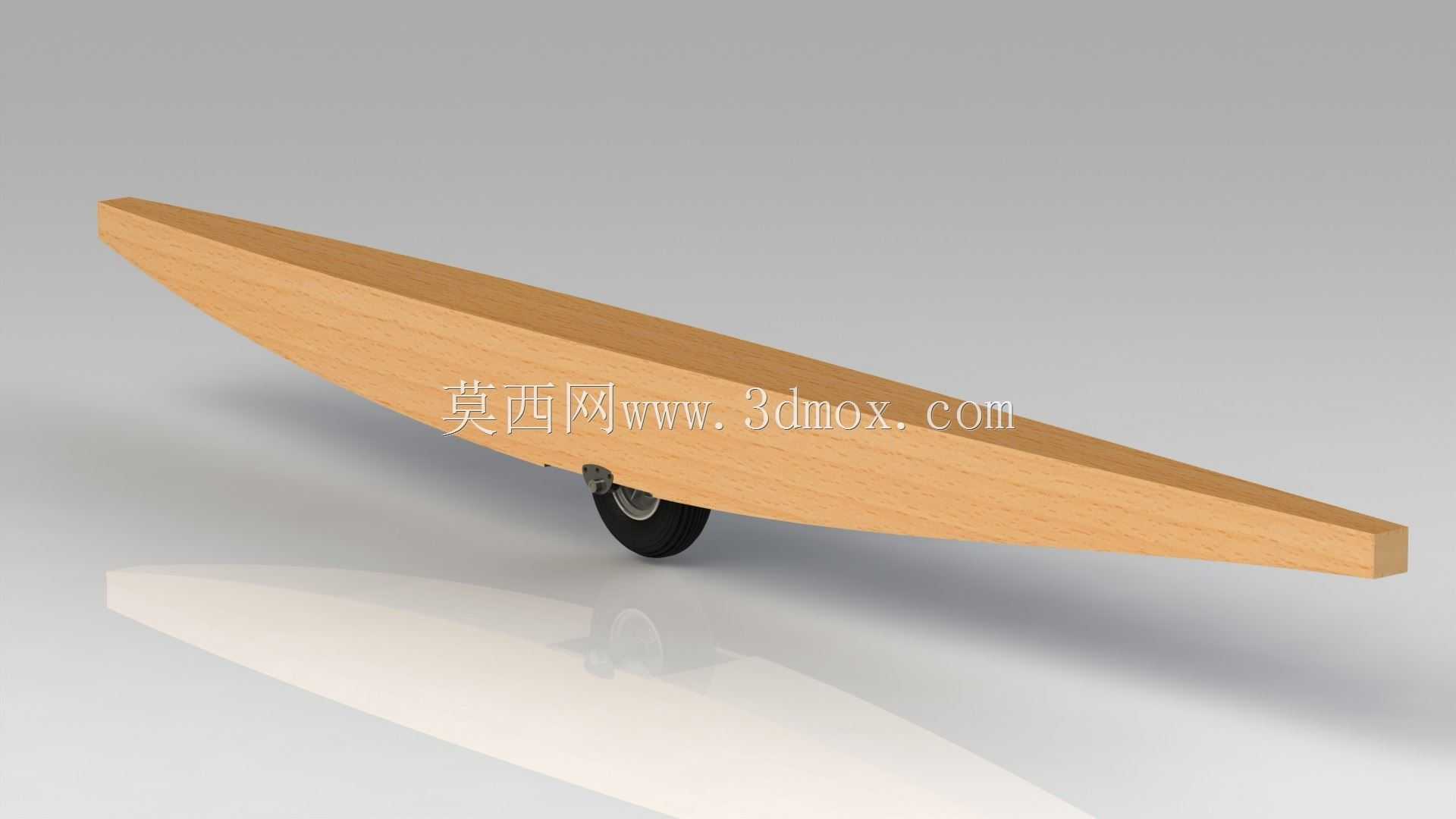

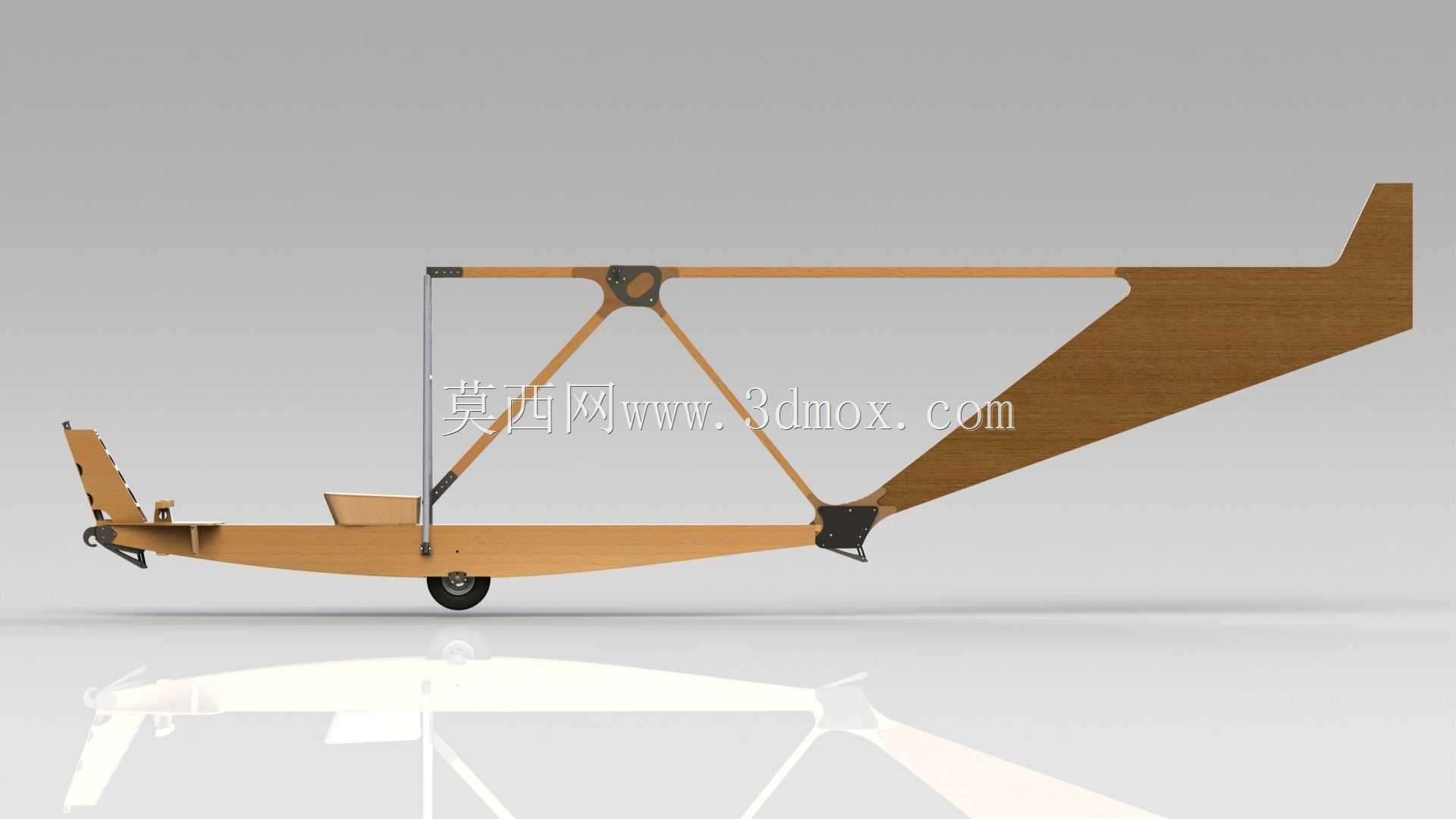

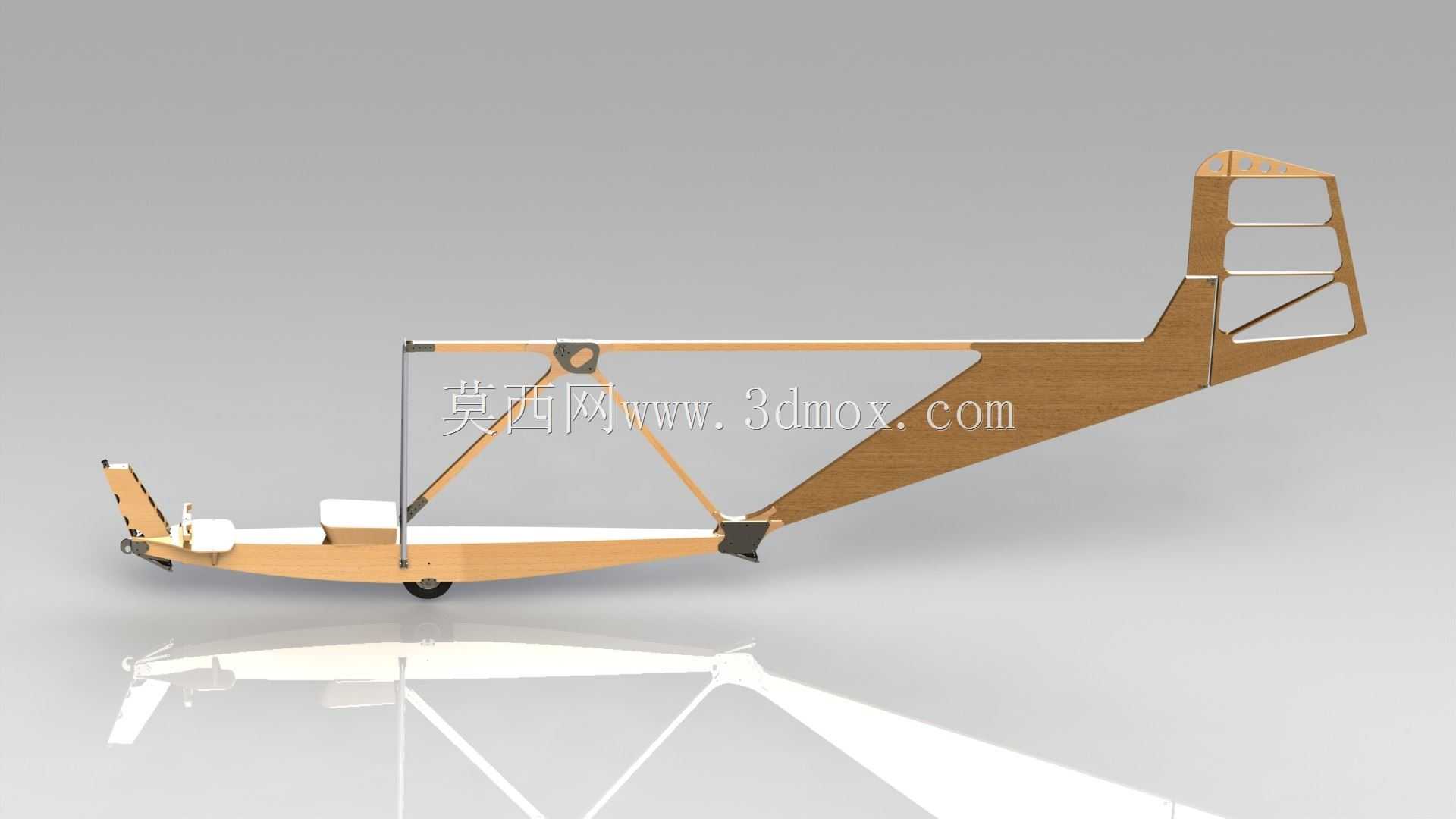

　　结构外形上，机身沿纵向呈细长梭形，前段截面较高，以容纳坐姿飞行员和座椅支撑；中部向两侧延伸出机翼安装区域，金属支架与木质主梁形成明确连接；后段逐步变细，尾梁采用多根纵向杆件配合斜向支撑，形成类似空间桁架的传力体系。外露的三角金属支架承担机翼与机身之间的关键连接，其上端、下端和侧向支撑点均通过铰接或紧固件与木梁结合，能够把机翼向上的升力、飞行中的滚转力矩以及地面牵引时的不对称载荷分解到多个节点上。

　　设计思路上，木质构件承担大部分连续拉压载荷，金属件则集中出现在孔位磨损风险高、应力集中明显或需要拆卸维护的位置。木材沿杆件轴向受力效率较高，加工门槛低，适合教学验证和小批量制作；金属接头通过螺栓、销钉或夹板形式分散局部压力，避免木梁在开孔处发生劈裂。模型中可以看到大量三角形支撑单元，这并非单纯的造型需要，而是为了让细长杆件在受压时减少自由长度，提高整体抗屈曲能力。机身侧面、底面和顶面的斜杆方向并不完全相同，反映出不同平面内弯矩和剪力传递方向的差异。

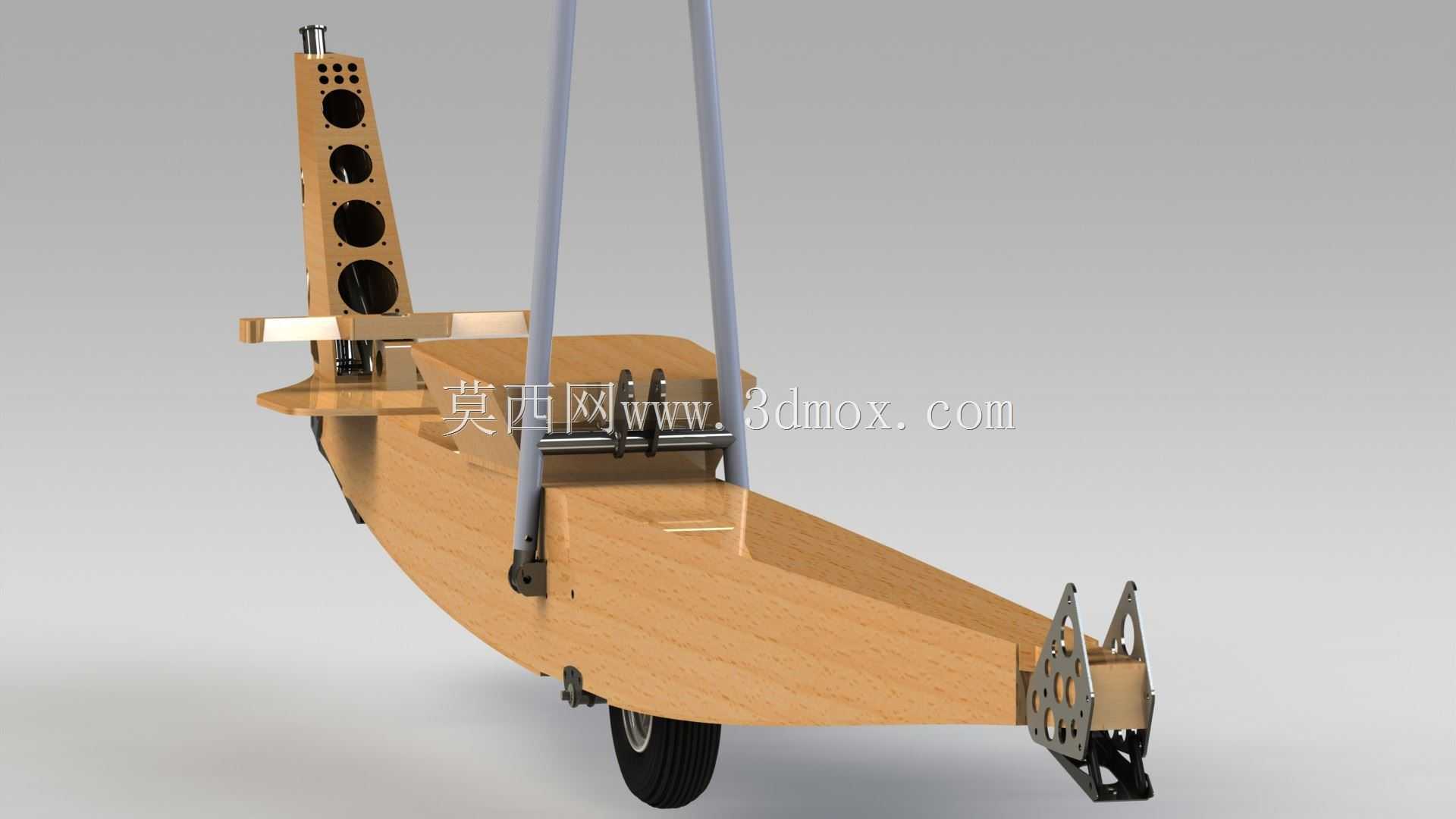

　　座舱区域是整架机身的设计重点之一。飞行员座椅位置靠近机翼气动中心附近，便于控制整机重心。座椅下方和背后的框架需要形成稳定承力盒，周边木梁通过交叉杆件加强，以承受着陆瞬间沿机身纵向和垂向的复合冲击。操纵机构穿过桁架区域时，杆件布置需要为操纵杆、脚踏、钢索或连杆预留运动空间，不能在飞行员操作行程内形成干涉。三维模型在这一部分把骨架、支架和连接片分层表达，能够帮助设计者检查人员姿态、构件间隙和维护可达性。

　　安装边界方面，机翼连接支架的孔位坐标、支架倾角和机身基准轴线必须保持一致，否则左右机翼会出现安装角偏差，导致滚转配平困难。机身前段牵引点、座椅固定点和起落架连接点应围绕同一载荷路径布置，避免局部拉力只由单根薄木梁承担。尾梁末端的水平尾翼和垂直尾翼安装面需要控制同轴度与对称度，后段虽然受力绝对值较小，但细长结构对扭转敏感，尾翼微小角度偏差都会在飞行中放大为操纵偏差。

　　在建模和制造转化时，应优先核对木梁截面尺寸、节点中心线交汇关系以及金属夹板厚度。杆件端部若采用斜切贴合，需要保证承压面与载荷方向匹配；若采用金属片外包，则要关注螺栓边距、木纹方向和反复拆装后的局部压溃风险。对于教学用途，该结构还可用于演示桁架受力、重心配置、机翼安装角、机身抗扭和轻型航空器材料选择等内容，是理解低速滑翔机机械构成较直观的数字化结构样例。
