M5螺纹可调张紧拉杆两端铰接紧固组件

　　这套M5规格螺纹扣张紧拉杆组件，在轻型航空模型制作、小型钻探设备维护、工装夹具张紧回路里都属于高频使用的受力连接件，很多手工制作复古木制飞机的爱好者在布置机翼张紧线、操纵钢索预紧结构时，都会选用这类两端带铰接接头的可调拉杆，现场施工的装配人员在钻机外围护栏张紧、柔性索具预调、小型工装拉紧工位也会把它作为标准张紧元件来使用。

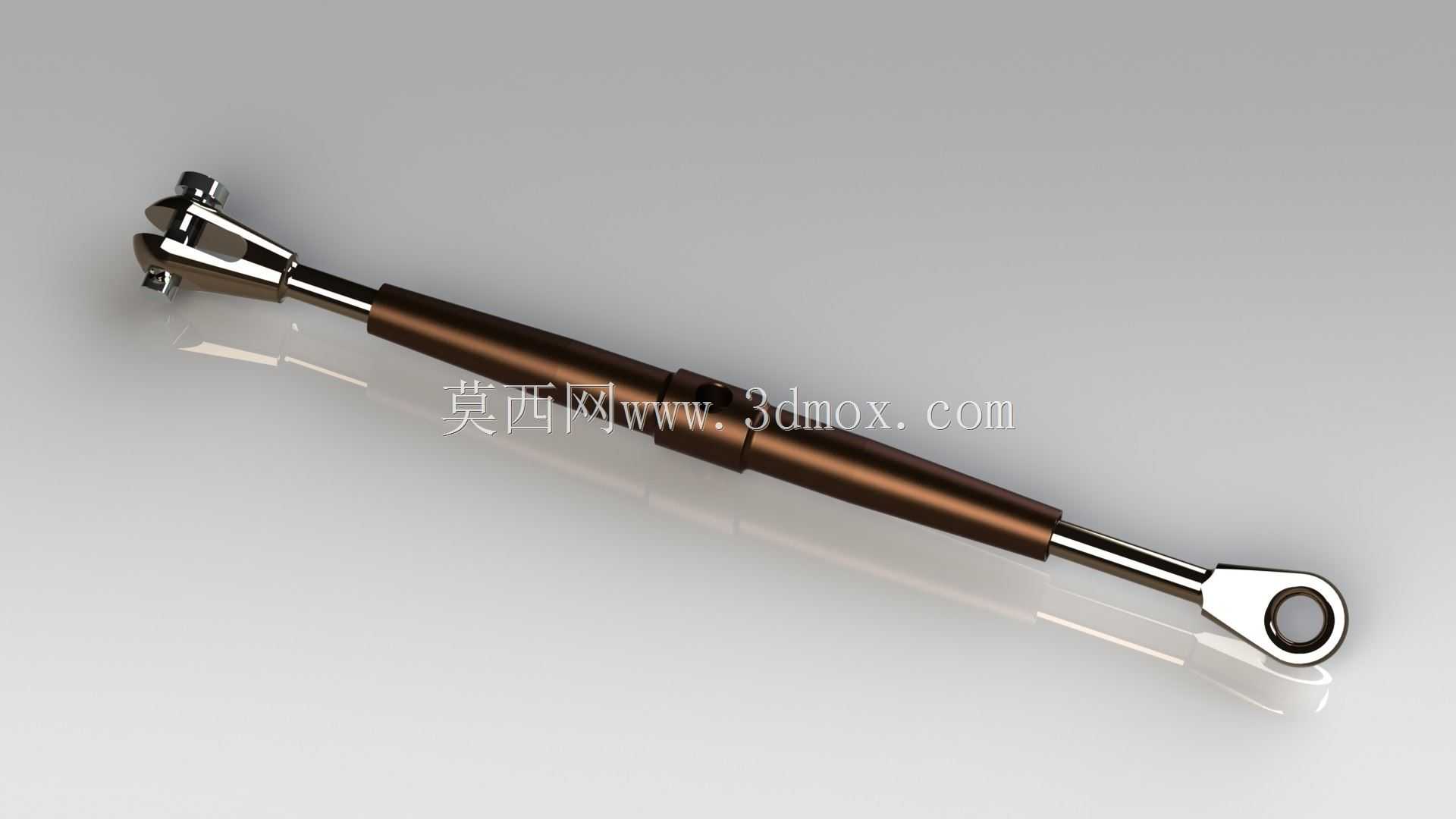

　　从结构功能上拆解，整套组件由中部带双向内螺纹的调节套筒、两端分别配置的叉形铰接端与环形眼孔端组成，中间套筒采用深色金属质感的圆柱外形，两端伸出的螺杆分别为左右旋向，转动中部套筒时，两端接头会同步相向收拢或者反向伸长，不需要拆解两端铰接销轴，就可以连续调整整个拉杆的总长度，以此给连接的钢索、拉杆、张紧布面施加精准的预紧拉力。两端的铰接结构完全释放了转动自由度：叉形端自带销轴安装孔，可以和带双耳座的支架直接穿销固定，环形眼孔端可以配合螺栓、卸扣和对面的单耳接头铰接，整个拉杆在承受轴向拉力的同时，能够自适应两端安装面的小角度偏摆，不会因为机架振动、机翼形变、工装工位偏移产生额外的弯曲附加应力，这一点在轻型飞机的张紧结构里尤其关键——木制机翼飞行过程中会产生微米级的气动形变，刚性固定的拉杆很容易在交变载荷下出现螺纹根部疲劳断裂，带铰接自由度的接头可以把侧向载荷完全释放，所有受力都沿螺杆轴向传递，螺纹副的受力状态始终保持在纯拉伸区间。

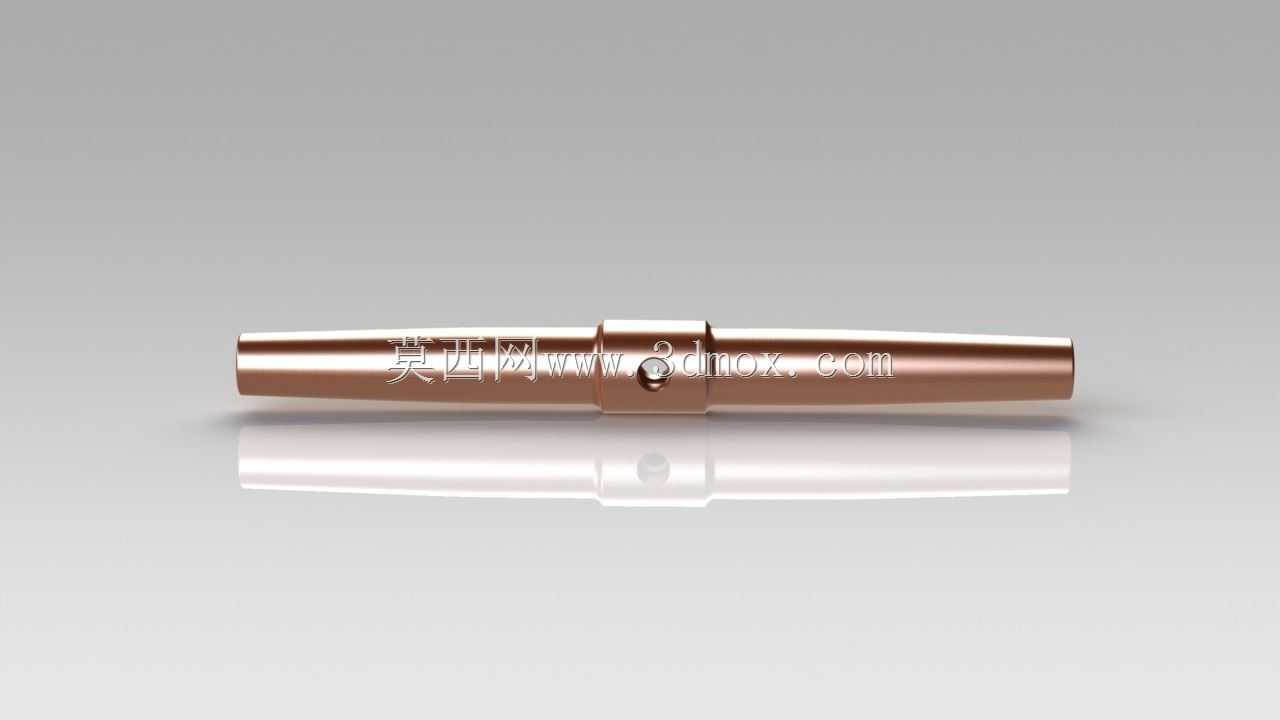

　　设计这套结构的时候，首先要锁定的边界参数是M5螺纹的公称直径，配套的外螺纹精度选用6g公差等级，保证和中部调节套筒的内螺纹旋合顺畅，没有轴向窜动间隙。整个拉杆的最短安装距和最长调节行程需要在建模初期就定义清楚：当套筒旋到两端螺杆完全啮合的极限位置时，总长度要满足最小安装边界，不会因为两端接头顶死套筒无法转动；当套筒旋到螺纹啮合剩余不少于5牙的安全位置时，总伸长量要覆盖现场张紧调整的行程需求，避免螺纹啮合牙数不足导致拉脱失效。中部调节套筒的外圆做了滚花或者加大外径的防滑设计，实际装配时操作人员不需要借助扳手，徒手就可以转动套筒调整长度，调整到位后可以配合锁紧螺母把两端螺杆和套筒锁死，防止设备运行过程中振动导致螺纹回转松脱。

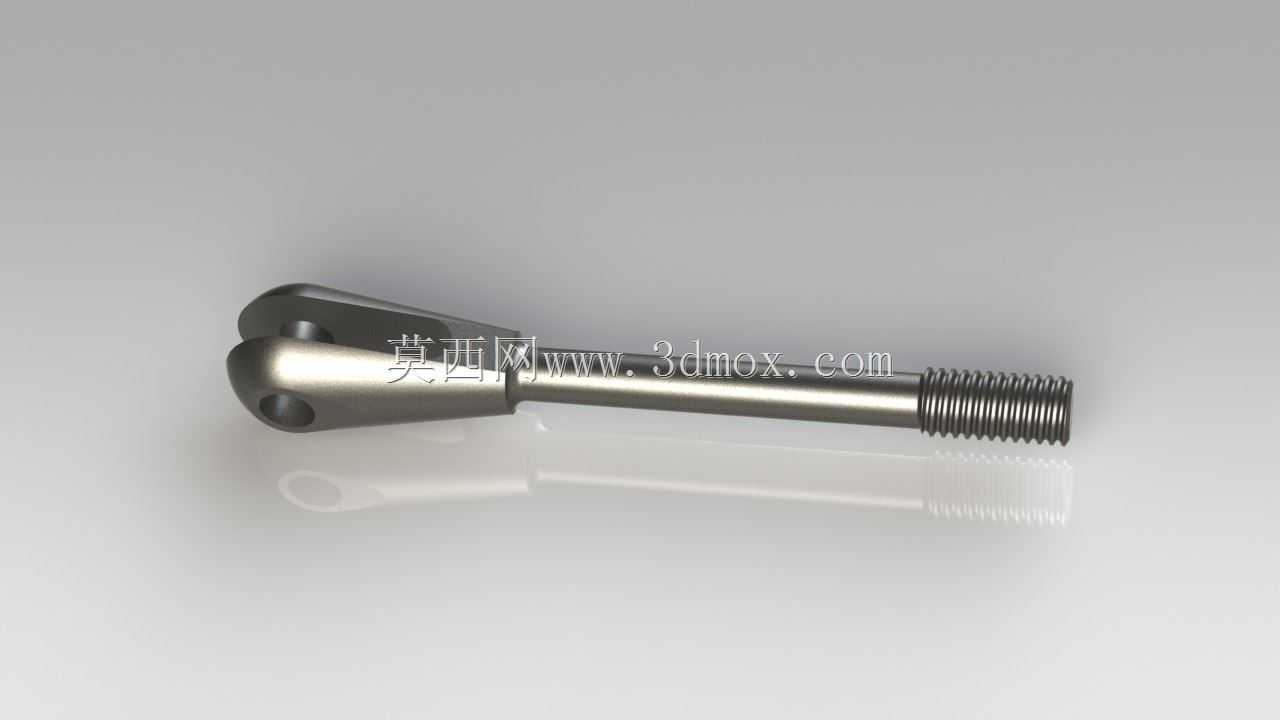

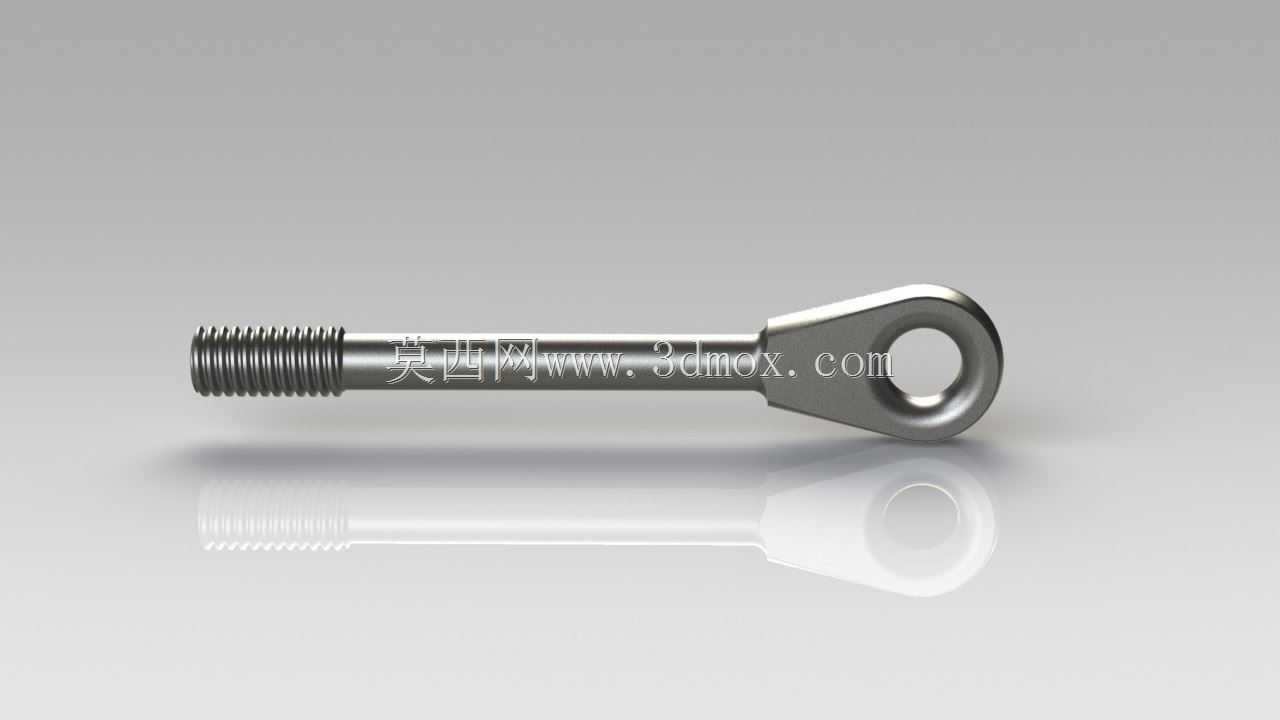

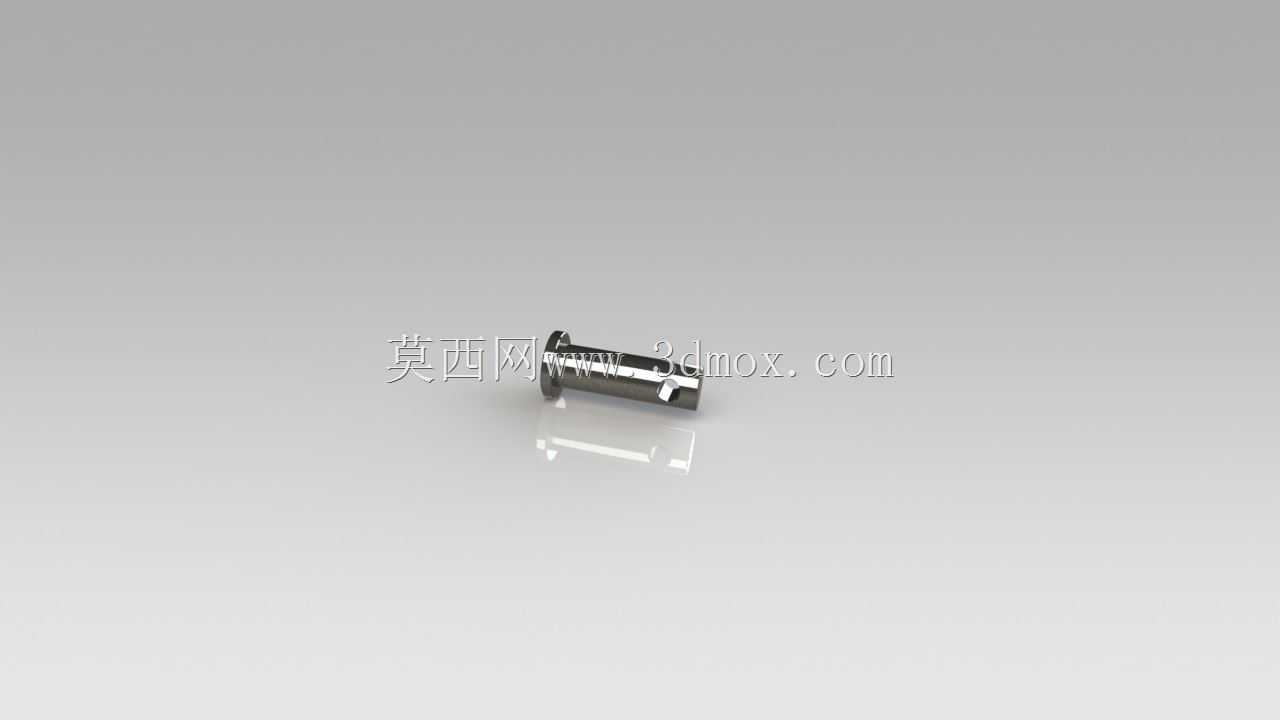

　　两端铰接接头的销孔尺寸和M5拉杆的载荷等级匹配，眼孔端的内孔直径适配对应规格的连接螺栓，孔边做了圆角过渡，避免应力集中在孔的边缘位置；叉形端的两个耳片间距留出足够的安装间隙，适配常用的双耳连接座厚度，销轴穿入后两端可以用开口销或者卡簧锁定，防止销轴在振动中脱出。三维建模过程中，需要先把两端接头的铰接基准轴和拉杆的中心轴线定义清楚，保证装配后两个铰接点的中心连线和拉杆轴线重合，转动中间套筒时做运动干涉检查，确认套筒在全行程转动过程中不会和两端接头的凸台、耳片发生碰撞，同时模拟整个拉杆绕两端铰接点摆动的极限角度，确认在实际安装允许的偏摆范围内，所有零件之间没有运动卡滞。

　　在实际应用场景里，这类张紧拉杆的载荷区间属于中小拉力等级，既可以满足轻型木制飞机张紧钢索的预紧力要求，也能适配小型钻机外围防护索、工装夹具拉紧机构的受力需求，相比固定式长度的拉杆，它的可调特性大幅降低了现场安装的尺寸精度要求，不需要在焊接机架、粘接木制构件时严格控制两个连接点的间距，装配后通过转动套筒就可以把张紧度调整到设计要求的数值，后期设备维护时如果出现索具蠕变、结构件轻微沉降，也可以随时再次转动套筒补偿张紧力损失，不需要整体更换连接件。建模时所有配合面的公差、螺纹的旋合长度、铰接孔的配合间隙都按照实际受力工况标注，输出的三维结构可以直接用于后续的工程出图、3D打印样件验证或者小批量机加工生产，零件拆分逻辑符合实际装配顺序，没有出现无法加工的倒扣结构，中部套筒的内螺纹可以采用车削加工成型，两端接头的外形可以通过铣削或者精密铸造完成，完全满足小批量定制零件的工艺要求。
