十五米级表演滑翔机气动结构数模

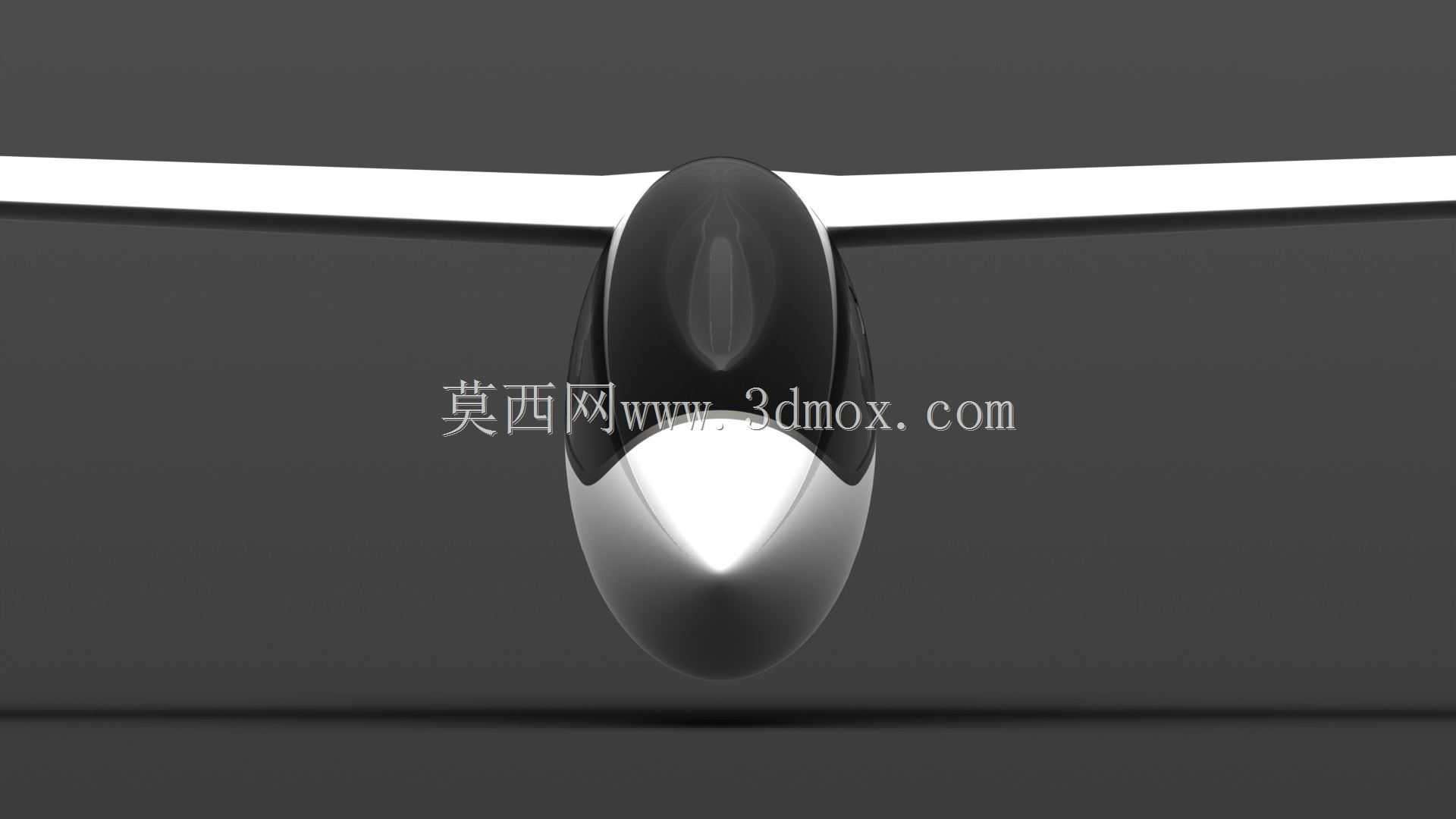

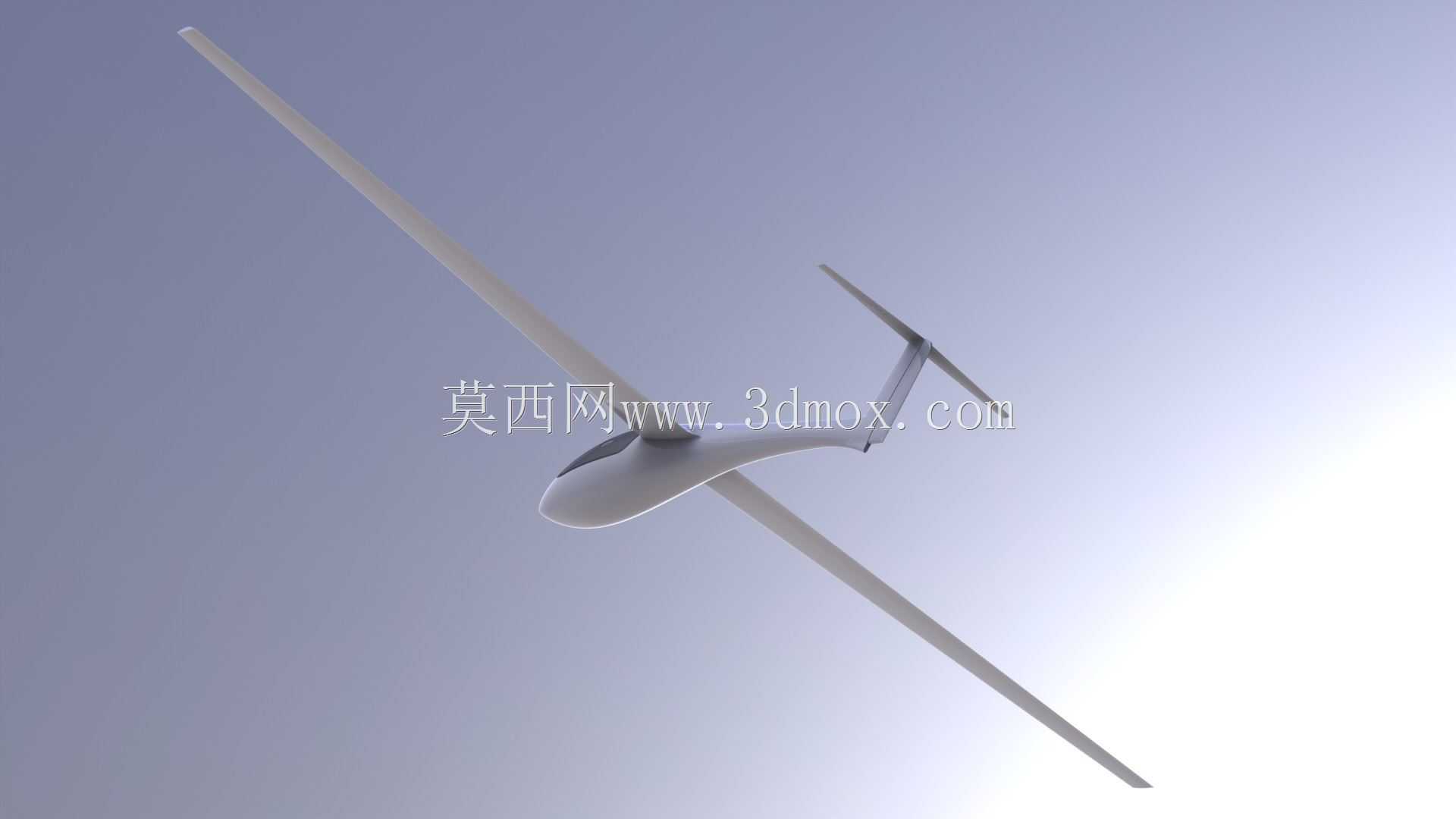

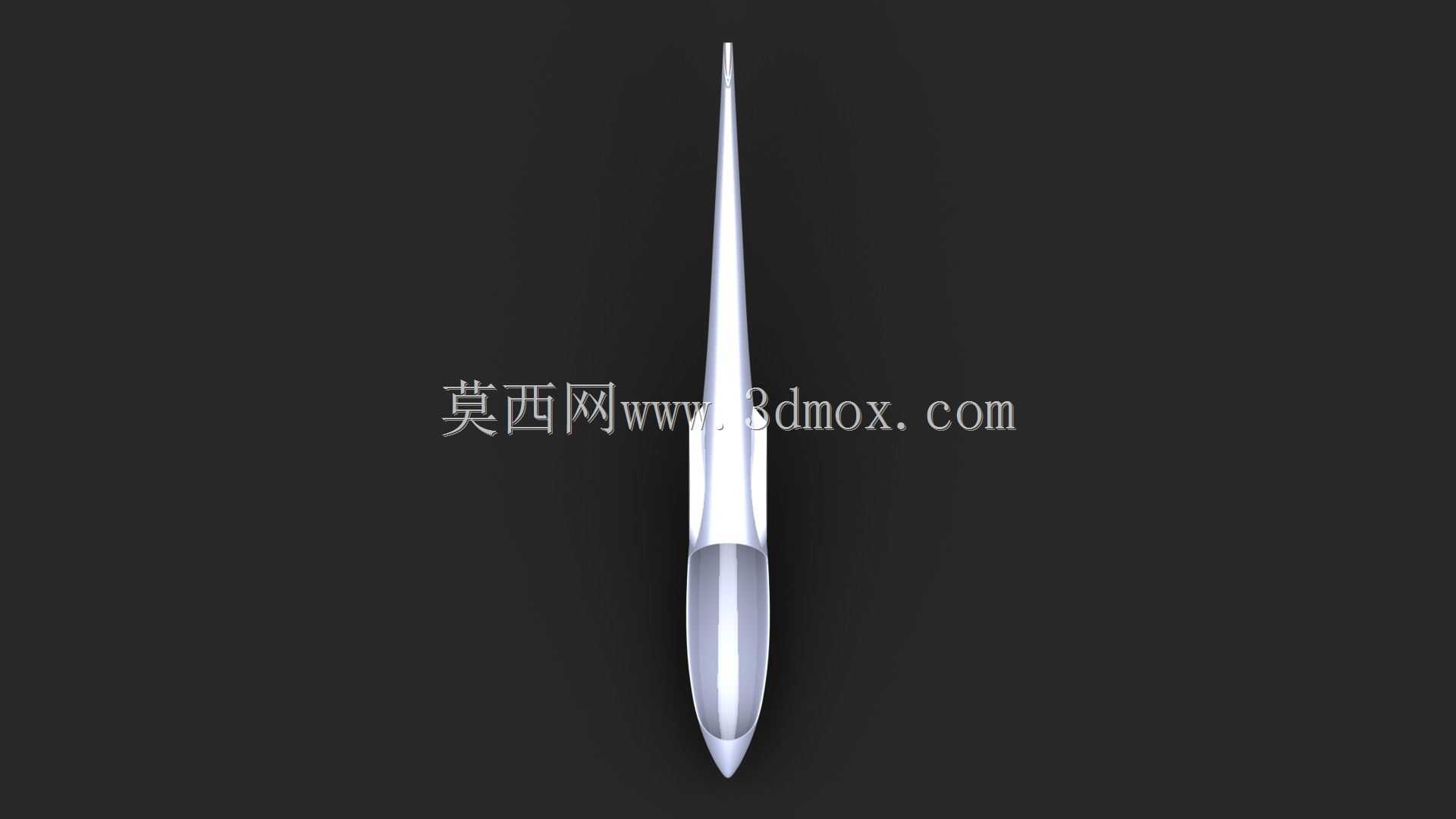

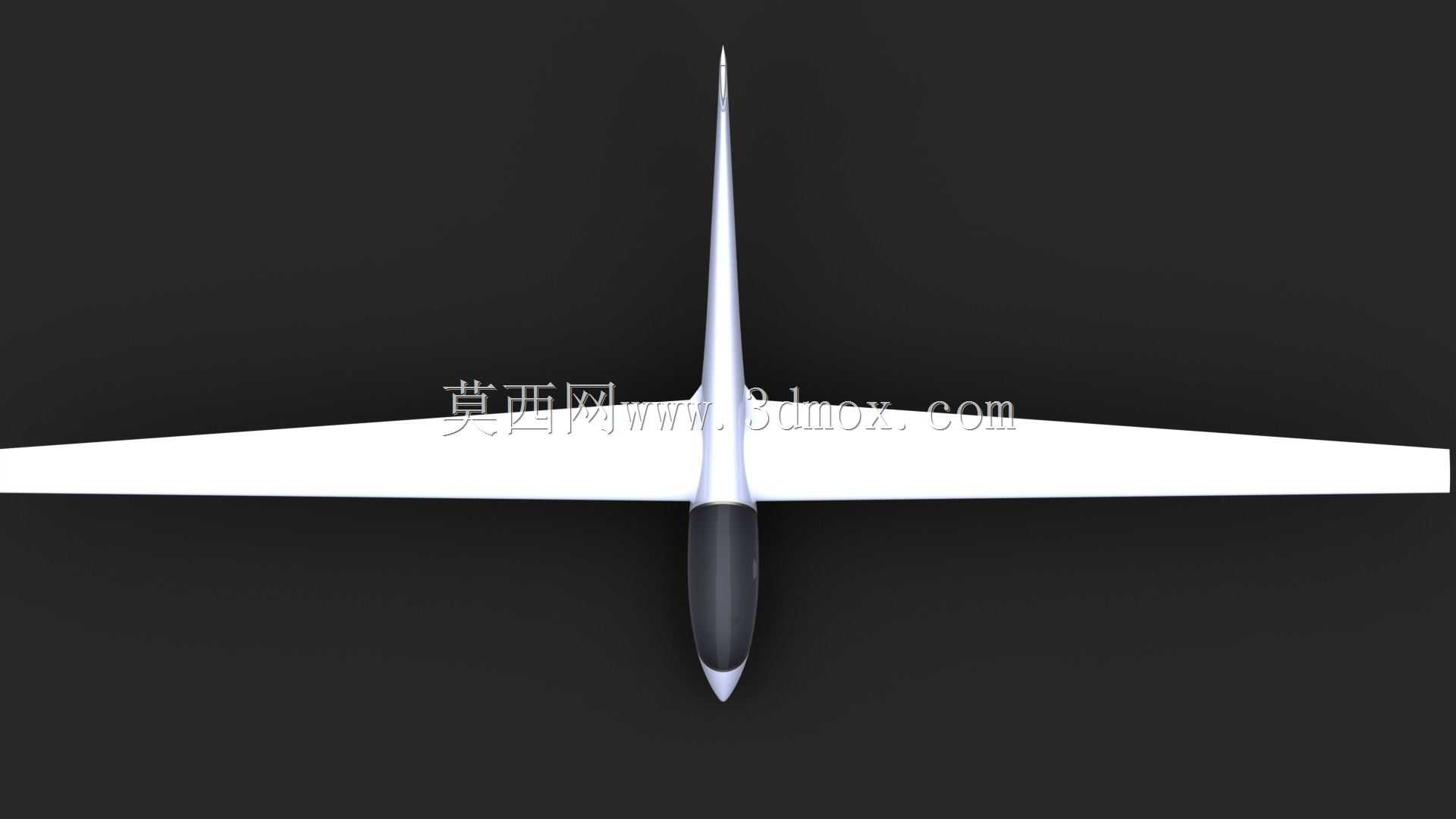

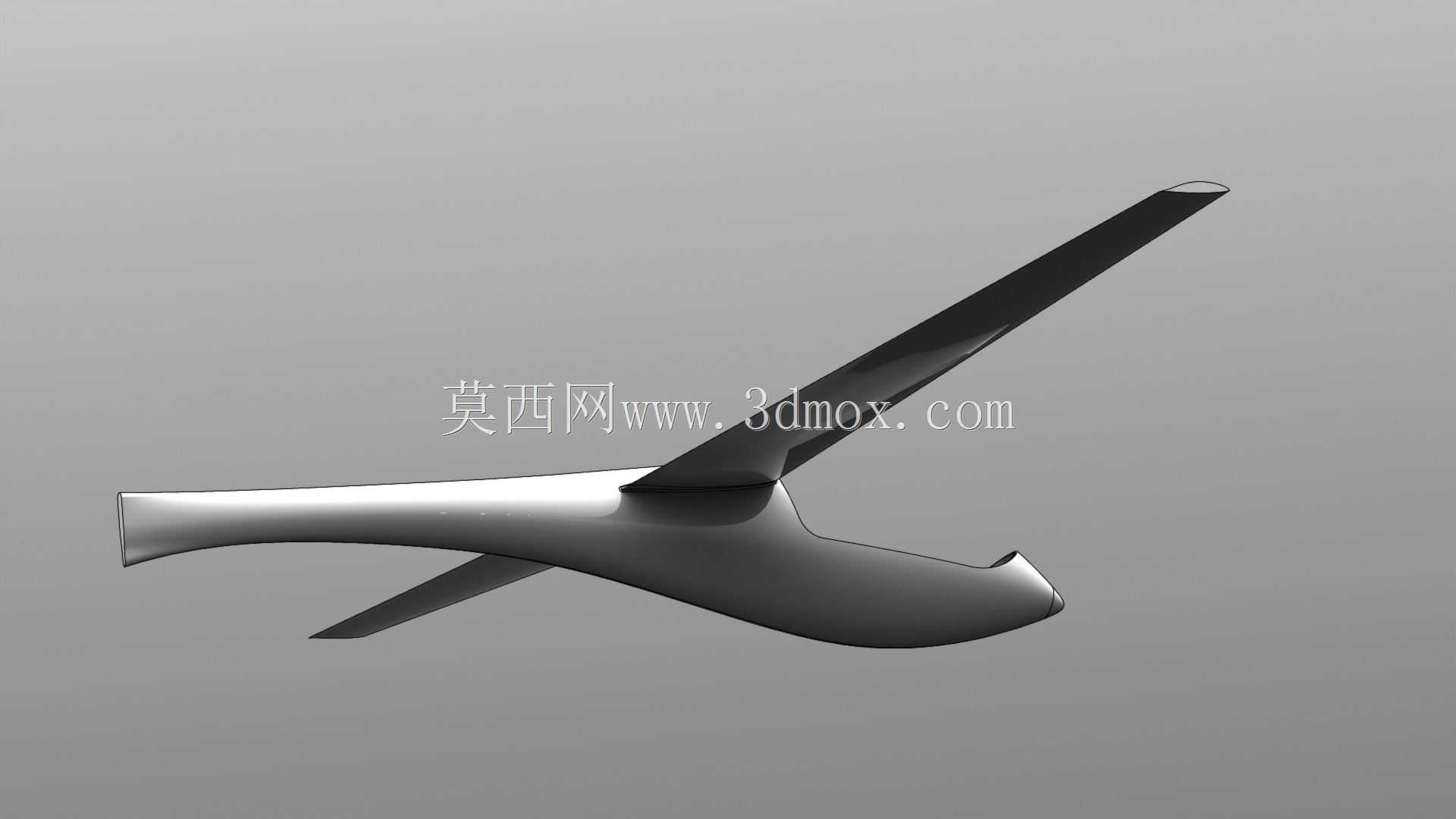

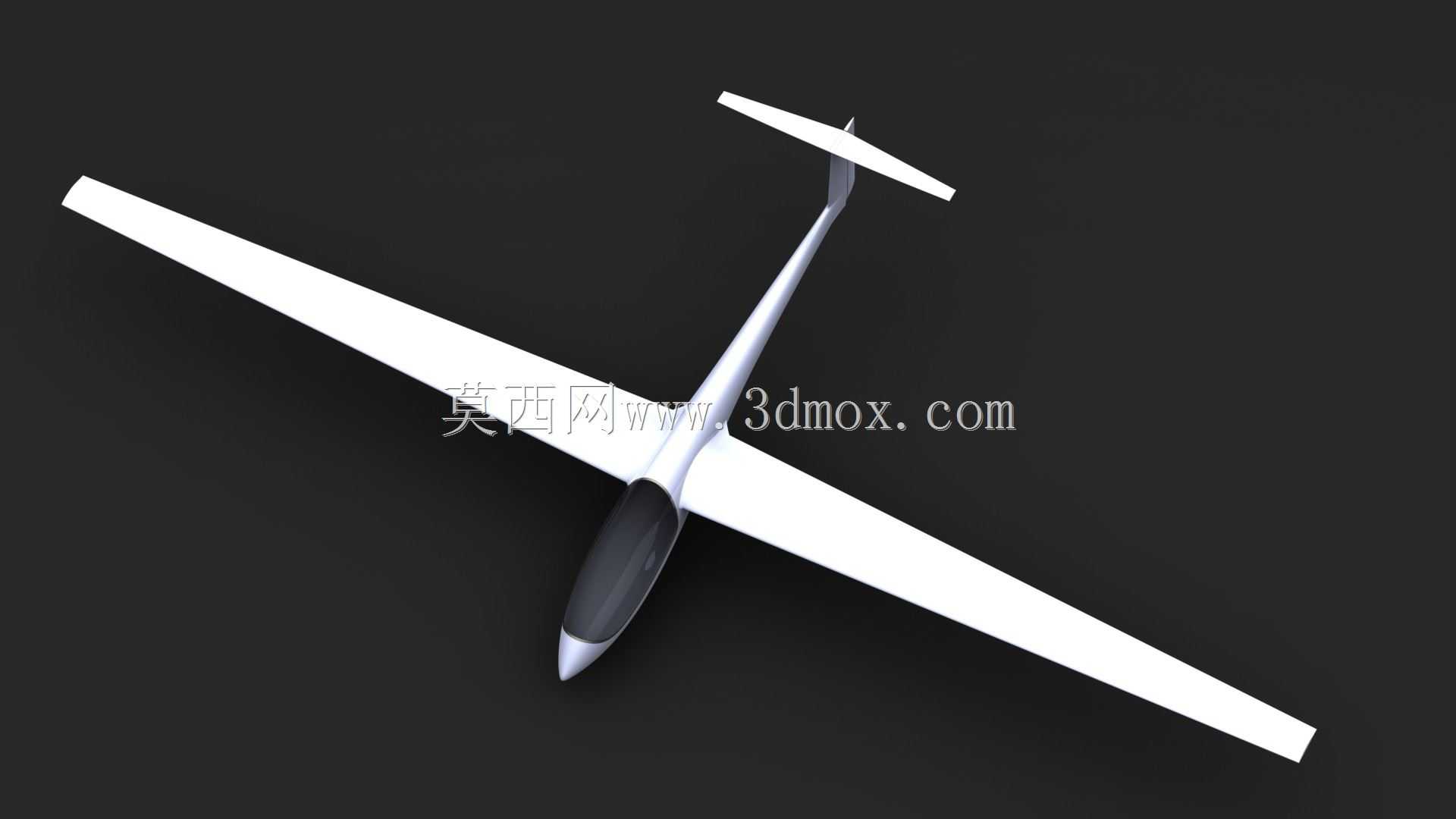

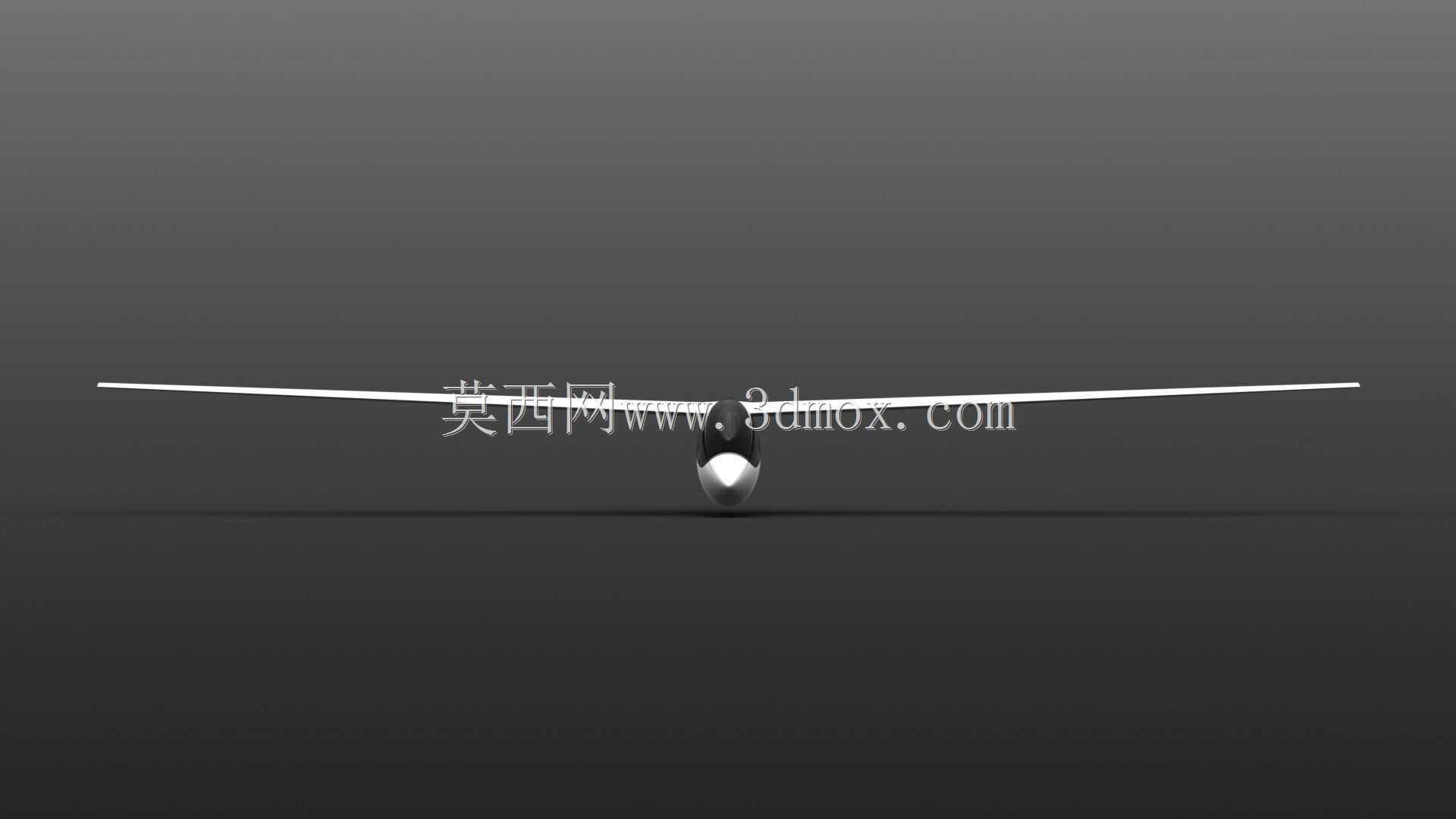

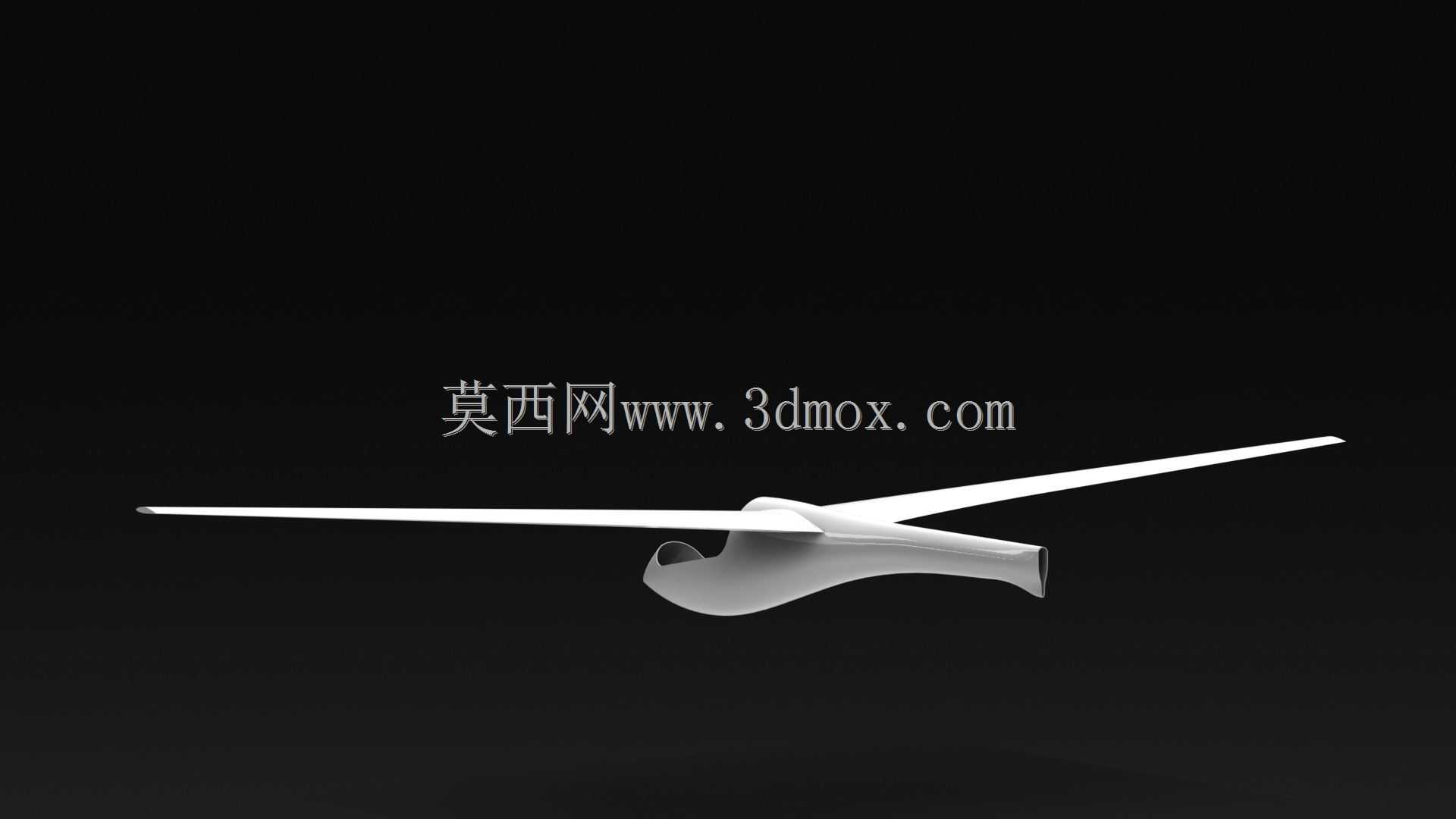

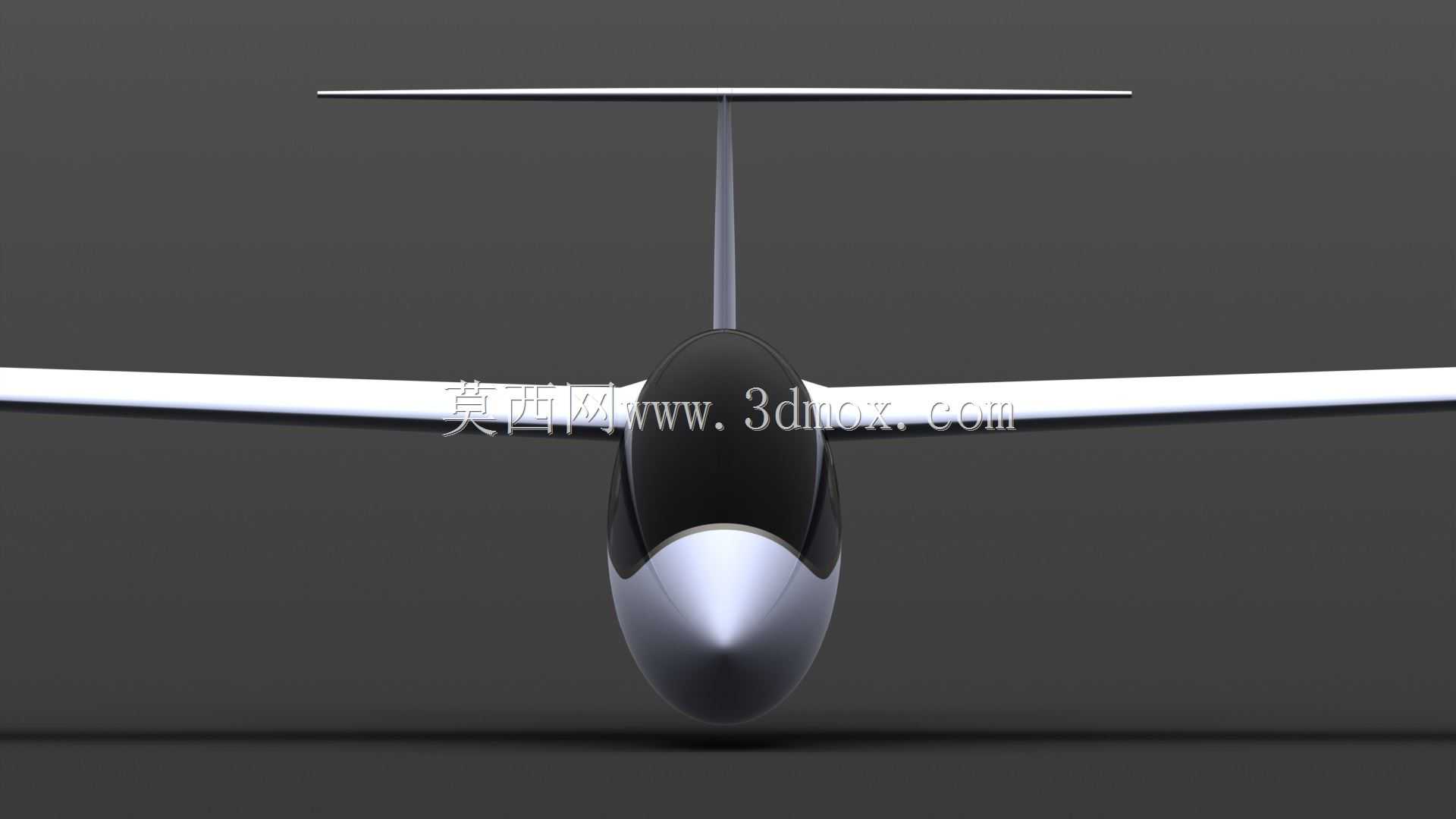

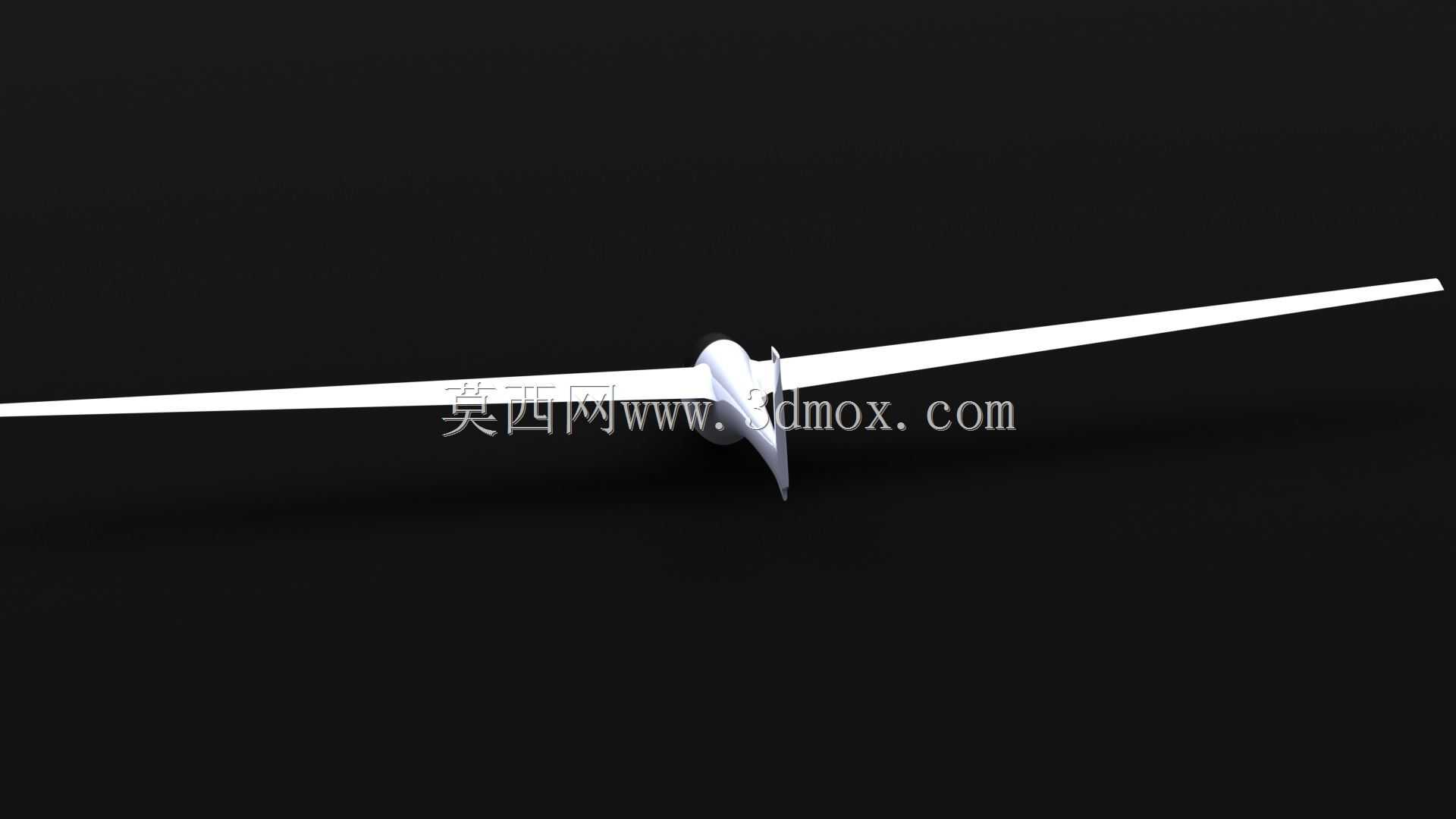

　　这套数模围绕十五米级表演滑翔机展开，机身采用流线型纺锤体构型，机头圆润收束、座舱区域隆起，整体轮廓沿纵向对称面连续过渡，重点处理了机头来流附着、机身中段翼身交汇以及尾撑收缩区域的曲面衔接。模型没有采用厚重的动力机布局，而是以低阻滑翔为核心，机身截面从机头圆形逐步过渡到中段椭圆截面，再向尾梁方向收窄，使机翼前方来流能够平顺进入翼根区域，减少局部扰流和压差阻力。对于表演类滑翔机而言，低空低速通场、小半径盘旋、稳定俯冲改出都要求机体在较大迎角范围内保持可预测的姿态响应，因此机身侧面面积、垂尾面积和平尾力臂之间需要形成平衡，既不能因航向阻尼不足导致侧滑敏感，也不能因尾翼阻力过大削弱滑翔比。机翼采用大展弦比直机翼布局，左右翼面沿机身对称布置，

　　翼型沿展向分段变化。翼根区域选用Wortmann FX 71L15-20翼型，该段承担主要弯度和厚度，便于布置翼梁、翼肋、蒙皮固定边以及后续的机翼对接结构；靠近外翼段切换为Wortmann FX 67K17翼型，并设置约1.2度扭转，翼尖同样采用FX 67K15翼型并保持1.2度扭转。这样的展向翼型搭配不是简单追求单一翼型的理论升阻比，而是让内翼承担较大升力载荷，外翼通过几何扭转降低翼尖局部迎角，延缓翼尖失速，使飞机在低速拉飘和急转弯时先从内翼进入轻微失速，避免一侧翼尖突然掉升力导致滚转失控。二面角设置为2.4度，左右机翼形成轻微上反，能够提高横向静稳定性。滑翔机在无动力滑翔过程中，遇到侧风或扰动后需要依靠滚转恢复力矩维持姿态，

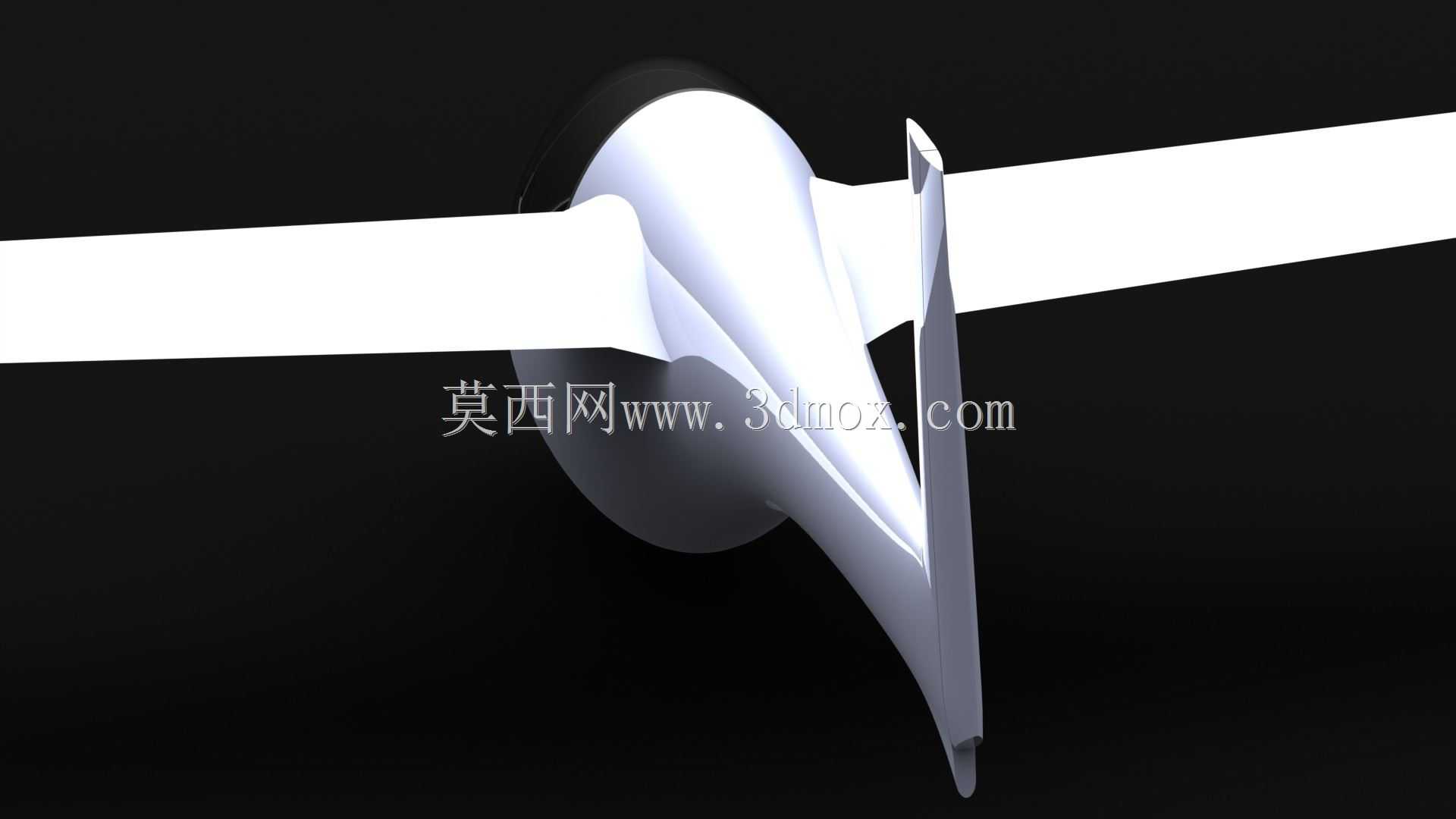

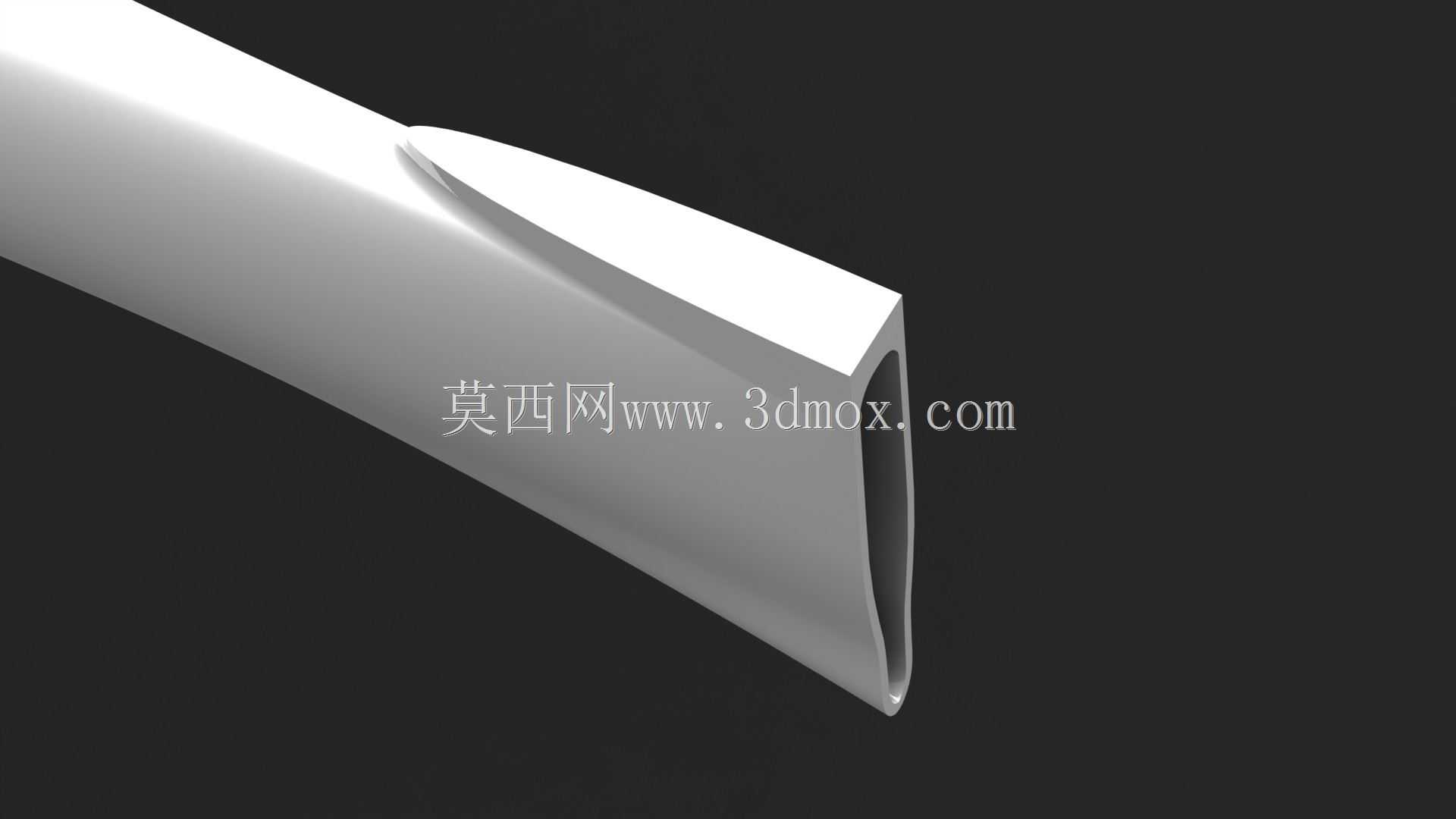

　　上反角过小会使横滚操纵过于灵敏，过大则会增加荷兰滚趋势并降低滚转响应速度；2.4度的取值兼顾了表演飞行所需的灵活操纵和日常航线滑翔的稳定感。尾翼部分采用常规尾翼布局，细长尾撑将水平尾翼和垂直尾翼布置在机身远端，以较小尾翼面积获得足够力矩。水平尾翼主要提供俯仰平衡和升降操纵，垂直尾翼则负责航向稳定，尾翼与尾梁之间的过渡曲面保持连续，避免尾部气流分离造成俯仰抖动。从实际装机边界看，机翼安装在机身重心附近的承力段，翼根对接面需要与机身内部主梁或翼盒保持同轴，机翼前缘后掠角度极小，装配时应优先保证左右翼面 incidence 角一致，否则会出现两侧升力不对称，导致巡航状态下持续压盘修正。机身底部曲线在机头下方较饱满，向后逐渐收细，

　　适合布置前起落架或滑翔机着陆导向结构；若用于载人轻型滑翔机设计，座舱空间可安排在机翼前缘前方，使乘员重量靠近重心；若用于大型航模，则该区域可容纳电池、接收机、舵机、配重和舵面拉杆。数模中曲面分片清晰，机头罩、机身主体、机翼、尾翼和尾撑之间的分模逻辑明确，便于后续拆分模具、制作复合材料蒙皮或3D打印验证件。机翼内部可按翼肋站位布置主梁、副梁和蒙皮支撑，翼根厚度足以容纳金属或复合材料接头；外翼段厚度减薄，应重点控制翼尖刚度，避免大过载机动时翼尖颤振。表演滑翔机还需要考虑地面搬运、场地起降和拆装运输，机翼与机身的对接边界应保留足够平面和紧固件空间，尾翼也可按可拆卸方式设计。气动外形上，整机前缘半径、翼型最大厚度位置和尾翼间隙都影响低速性能，模型将机翼前缘保持连续直线，翼尖不过分尖锐，有利于降低加工难度并提高轻微擦碰后的可修复性。机身与机翼交界处应做整流填充，防止翼根下方出现台阶；舵面铰链线应沿翼面后缘平直布置，副翼、升降舵和方向舵的操纵行程需结合尾翼力臂、机翼展长和重心范围校核。整体结构数模适合用于滑翔机气动造型评审、航模样机制作、复合材料构件拆分、翼型布局学习以及轻型飞机前期方案验证。
