内燃机点火用火花塞精密结构数模

　　在做整机动力系统三维布局的时候，火花塞往往是最容易被忽略、但装配边界卡得最死的小零件。很多刚接触发动机建模的工程师会把它当成标准件随便导入一个简化体，等到缸盖总成做干涉检查、布置高压点火线束的时候才发现，接线端子的伸出长度、陶瓷绝缘段的锥度、六角拧装位的对边尺寸差上几毫米，就会和气门室罩盖、点火线圈插接腔撞在一起，后续改缸盖模具的成本远大于前期把这个小件建准的工作量。

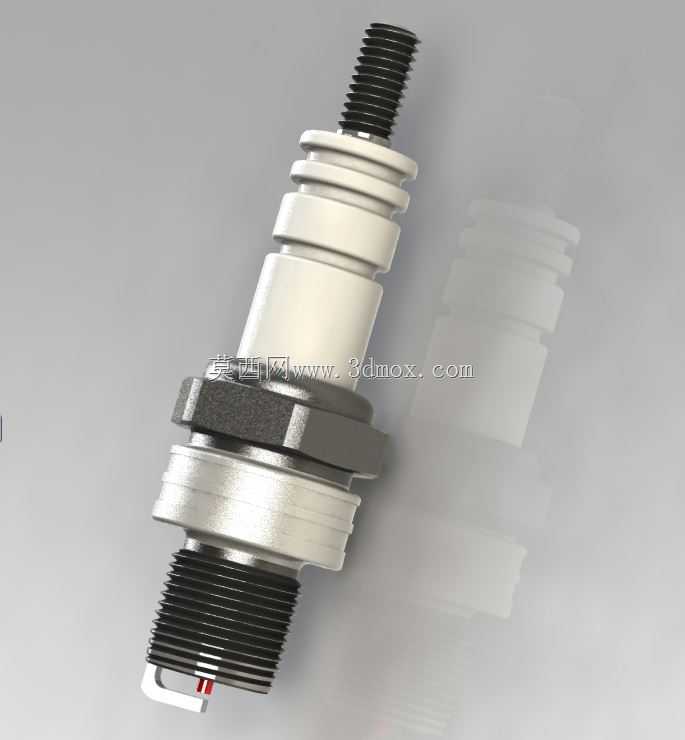

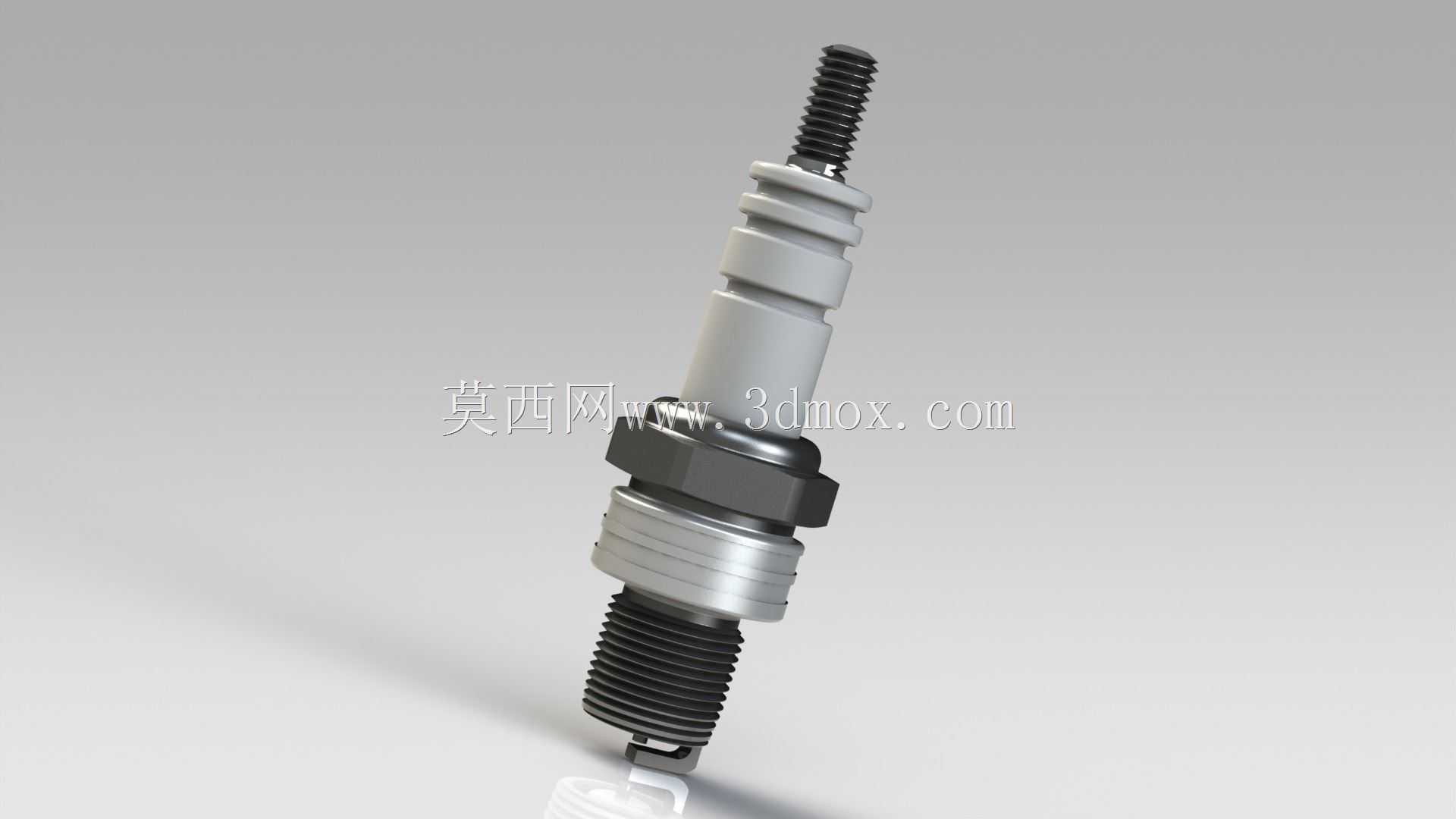

　　这套数模完整还原了火花塞从下电极到顶部接线螺杆的全部结构特征：最下端是弯曲的侧电极，正对中心电极的放电间隙，这个间隙在实际装机时一般控制在零点几毫米到一毫米区间，建模时特意保留了电极端部的细小倒角，还原量产件经过折弯、焊接后的真实形态，不会出现尖锐直角这种不符合加工工艺的特征。电极往上是螺纹安装段，这段外螺纹是和缸盖上火花塞安装孔直接配合的部位，螺纹的公称直径、螺距都按照通用量产机型的常用规格绘制，螺纹收尾处的退刀结构、密封垫圈的安装槽位都做了实体还原，密封垫圈采用叠层金属结构，装配拧紧后被压在缸盖密封面和火花塞六角台阶之间，承担燃烧室内高压燃气的密封作用，数模里垫圈的厚度、内外径比例都参考实物测绘，做装配仿真时可以直接模拟拧紧后的压缩状态。

　　螺纹段上方是拧装用的六角金属壳体，这个部位是装机时套筒扳手直接施力的位置，对边宽度、六角的厚度都严格对应标准套筒的适配尺寸，壳体表面的滚压防滑纹路、和陶瓷体结合的卷边压接结构都没有省略——很多简化模型会把金属壳体和陶瓷段做成一个整圆柱，实际上金属壳体是靠下部的卷边把陶瓷绝缘体牢牢抱紧，中间还要填充密封粉剂来保证高压下的绝缘和气密，这个压接台阶的尺寸直接决定了点火线圈护套的包覆深度，布置线束的时候必须留出足够的插拔空间。

　　六角往上是多层阶梯状的陶瓷绝缘本体，这部分采用高铝陶瓷材质，表面做了多道凸起的伞棱结构，数模里每一道伞棱的锥度、间距都和实物一致。这些伞棱不是装饰结构：发动机舱内工作时会有油污、水汽凝结在陶瓷表面，多道棱边可以大幅增加表面爬电距离，避免高压电从接线端沿陶瓷表面直接窜到金属壳体造成漏电缺火。陶瓷段的外形是上窄下宽的多级锥台，不同机型的缸盖罩盖让位孔深度不同，这段的长度直接决定了火花塞露出缸盖的高度，要是建模时随便缩短，后续装点火线圈的时候会出现线圈插接不到位、高压接触不良的问题。陶瓷体最顶端是金属接线螺杆，螺杆上段加工有外螺纹，用来固定点火线圈的接线螺母或者高压阻尼线的接头，螺杆和陶瓷内孔之间做了密封导电填充，顶端的螺纹长度、螺杆直径都按照通用点火线束的接口尺寸绘制，整机布线时可以直接匹配高压接头的数模做装配校验。

　　从实际应用场景来看，这类火花塞结构数模除了用于传统汽油机、小型通用动力机械的缸盖总成设计，也可以用在点火系统教学演示、维修拆装仿真、小型发电机组和摩托车型的动力改装布局里。做整机热仿真的时候，还可以基于这个数模拆分金属壳体、陶瓷体、中心电极、侧电极几个不同材质的零件，分别赋予对应的导热系数、电阻率参数，模拟点火瞬间的电极温升、陶瓷体的热场分布，匹配不同热值火花塞的散热路径设计。建模时所有回转体特征都采用草图旋转生成，螺纹段采用真实牙型绘制而非贴图示意，六角、滚花、电极折弯这些非回转特征都单独做特征建模，没有破面和重叠几何，导入各类三维装配环境时都可以直接做干涉检查、质量属性测算，结构工程师在做缸盖设计的时候，可以直接把这个数模作为安装边界参考，反向校核火花塞安装孔的螺纹深度、密封面位置、套筒操作空间，避免出现装机时工具无法伸入、拧紧行程不足的工艺问题。
