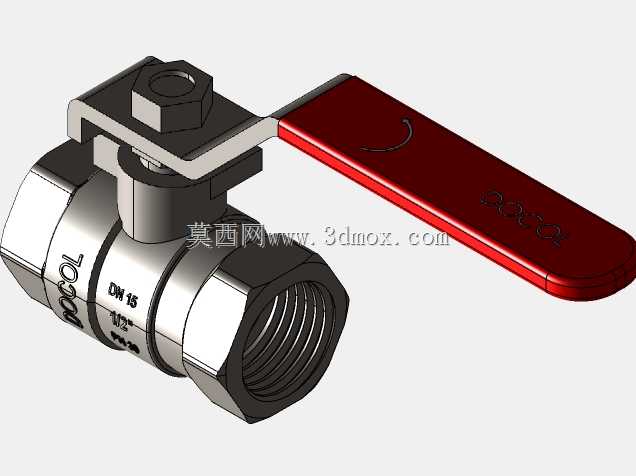

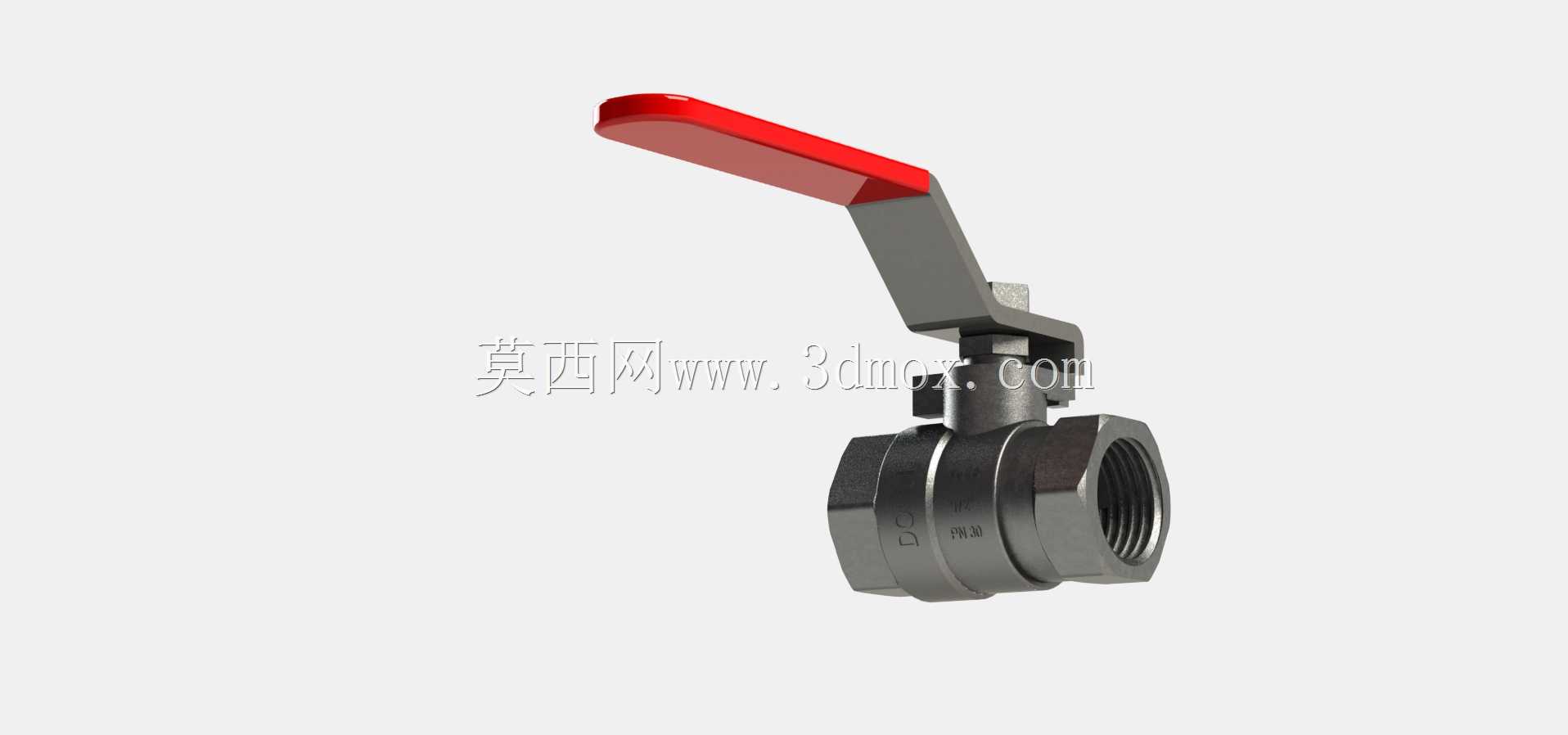

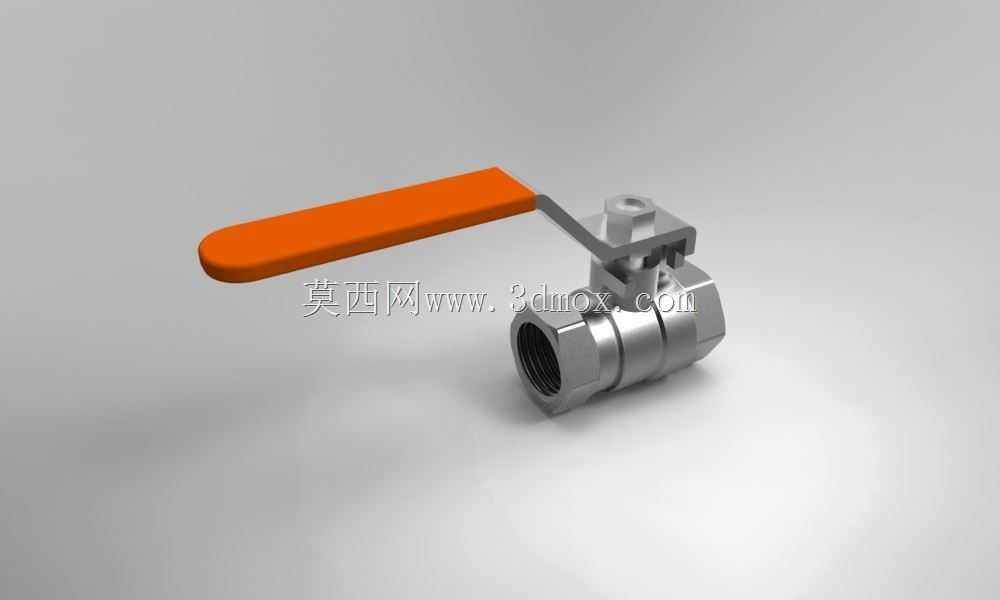

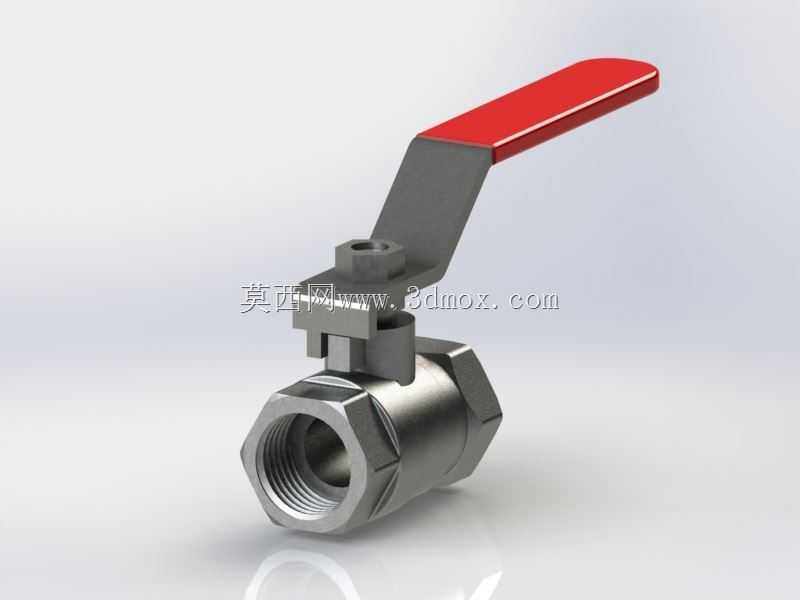

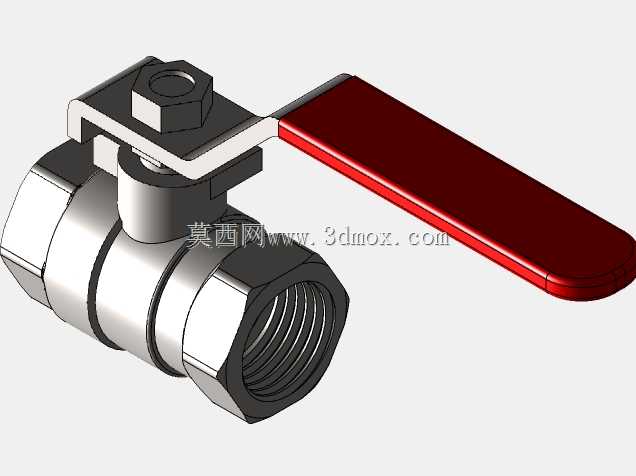

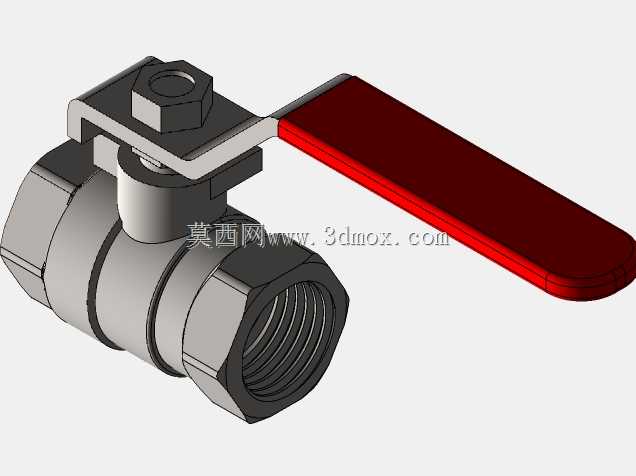

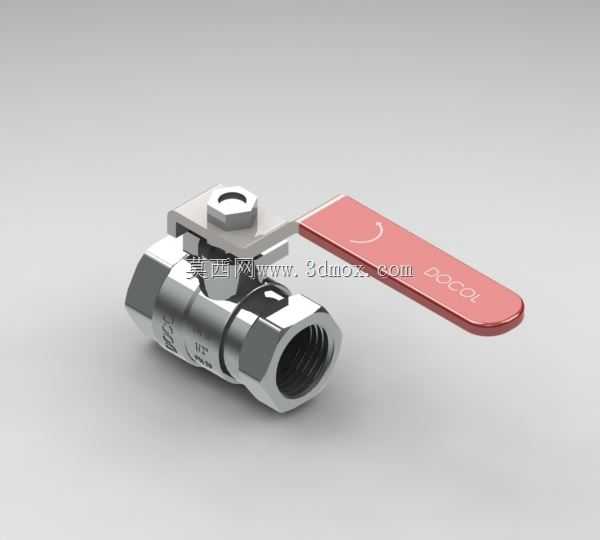

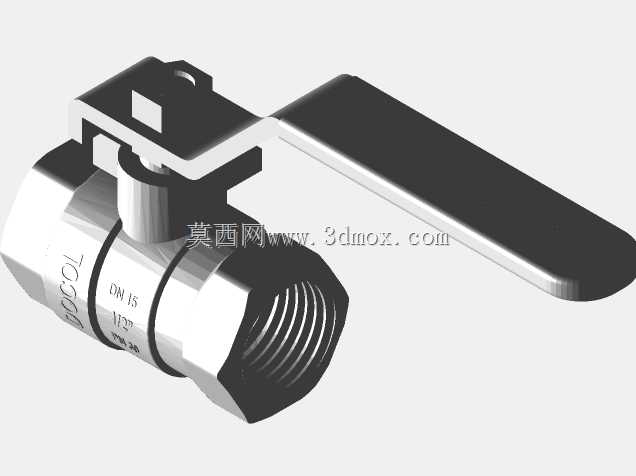

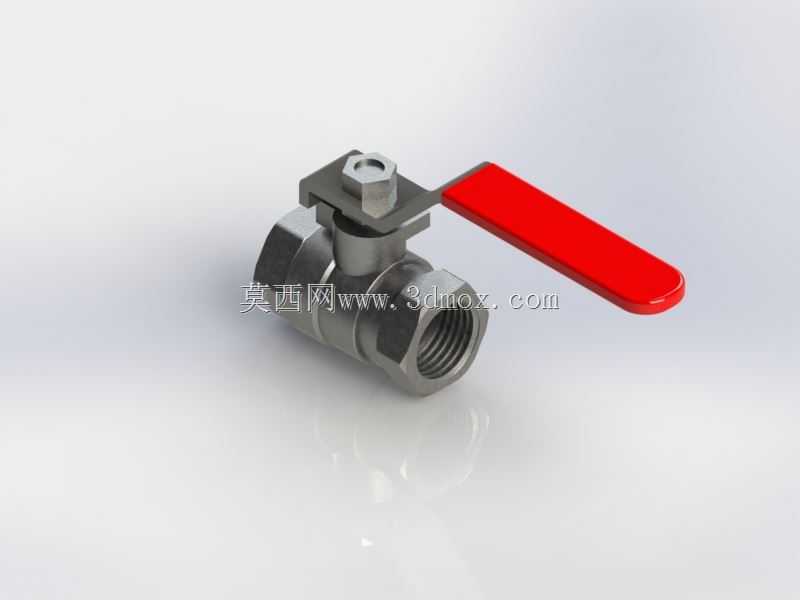

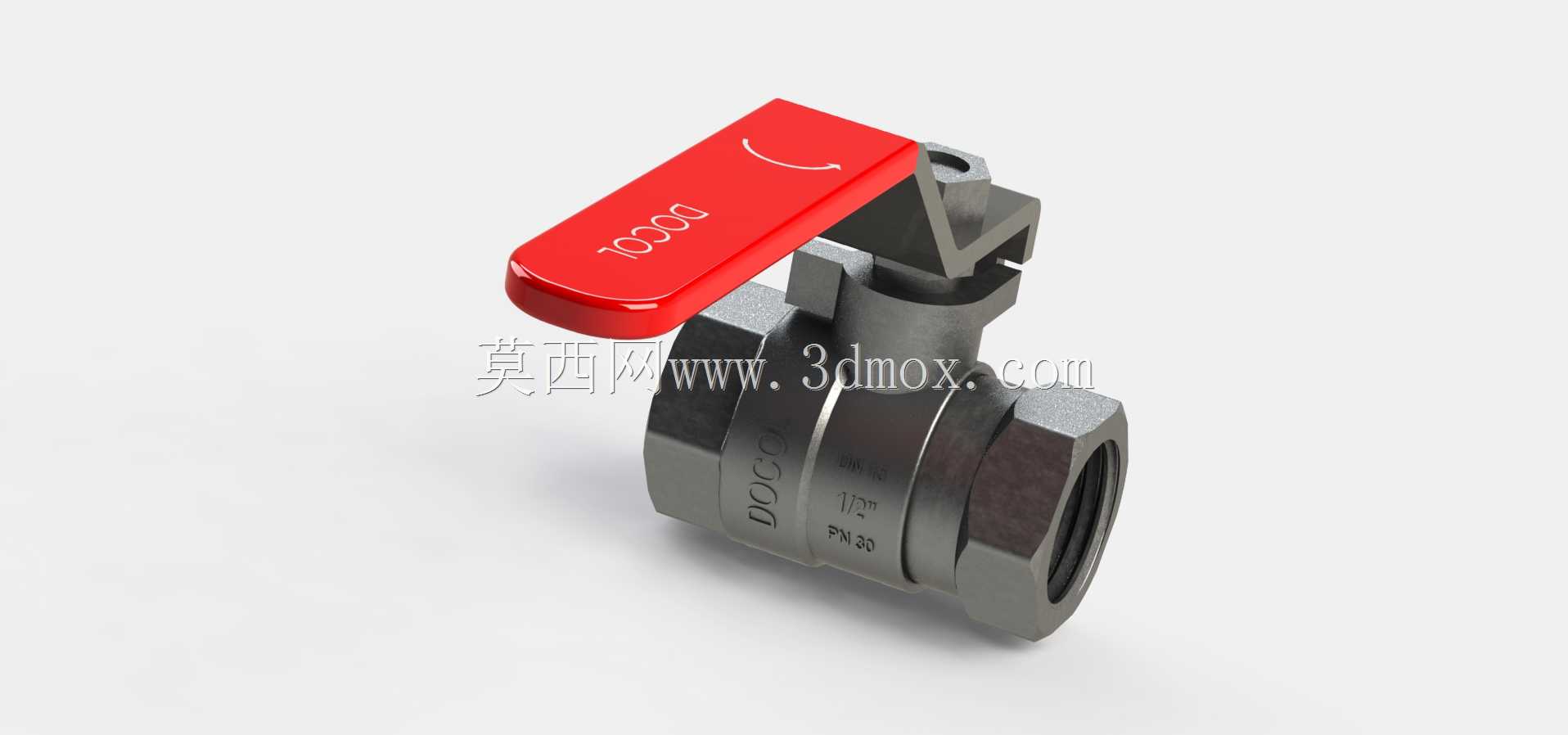

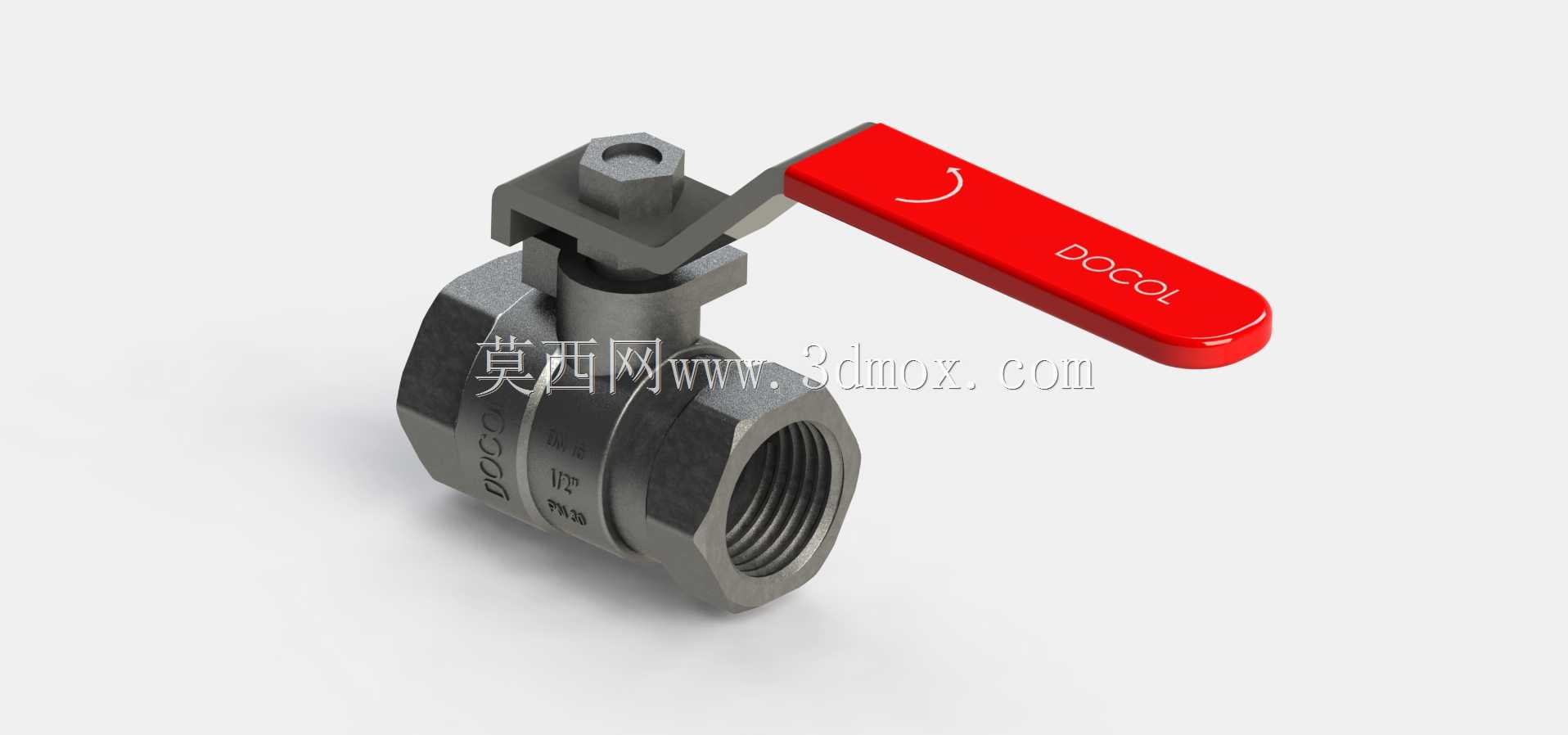

DN15内螺纹手动两片式球阀结构

这款两片式内螺纹手动球阀，主要应用在民用给排水、小型暖通管路、低压气动输送、普通工业清水/弱腐蚀性介质管路的通断控制场景，是民用家装、小型设备配套、车间辅助管路里最常见的流体控制元件，适配公称通径15mm也就是常说的4分接口的管路系统，公称压力适配PN30以内的低压工况，日常使用中可快速实现管路介质的截断与导通，操作便捷无需额外辅助工具。从功能特性来看，这款球阀采用直通式流道设计，介质流经时的流阻极小，全开状态下几乎没有压损，不会对管路流量造成明显衰减；手柄采用扁平加长式结构，力臂设计合理，操作人员只需90度旋转手柄即可完成开关动作，手柄表面做了防滑标识处理，开关状态直观清晰，手柄与阀杆的连接采用扁方定位结构，长期使用不会出现打滑松脱的问题；球体采用精磨加工，密封面贴合度高，低压工况下的密封性能可靠，不会出现滴漏问题；阀体采用两片式对合结构，通过螺纹锁紧连接，相比一体式球阀，后期如果出现密封件磨损的情况，可拆解更换密封件，维护成本更低。从设计思路来看，这款球阀优先兼顾了民用与小型工业场景的通用性，两端采用标准G1/2内螺纹接口，可直接匹配市面上同规格的镀锌钢管、PPR外丝接头、气动软管接头，无需额外定制转接头，安装适配性极强；整体结构紧凑，阀体采用六角外形设计，安装时可直接用普通活动扳手卡持拧紧，不需要专用工装，安装效率很高；外形尺寸上，阀体总长度适配常规管路安装间距，手柄旋转半径控制在合理范围内，安装后不会因为手柄过长干涉周边管路或墙面，安装边界要求低，不管是明装管路还是狭小空间内的设备内嵌安装都能适配。阀杆采用防飞出结构设计，即使在管路带压的情况下操作，阀杆也不会因为内部压力顶出，使用安全性有保障；阀体材质采用锻压黄铜成型，结构强度高，耐日常水蚀、弱酸碱腐蚀的能力强，可满足长期使用的寿命要求，密封件采用耐磨橡胶材质，多次开关操作后仍能保持可靠的密封性能，适配日常非严苛工况的长期使用需求。
