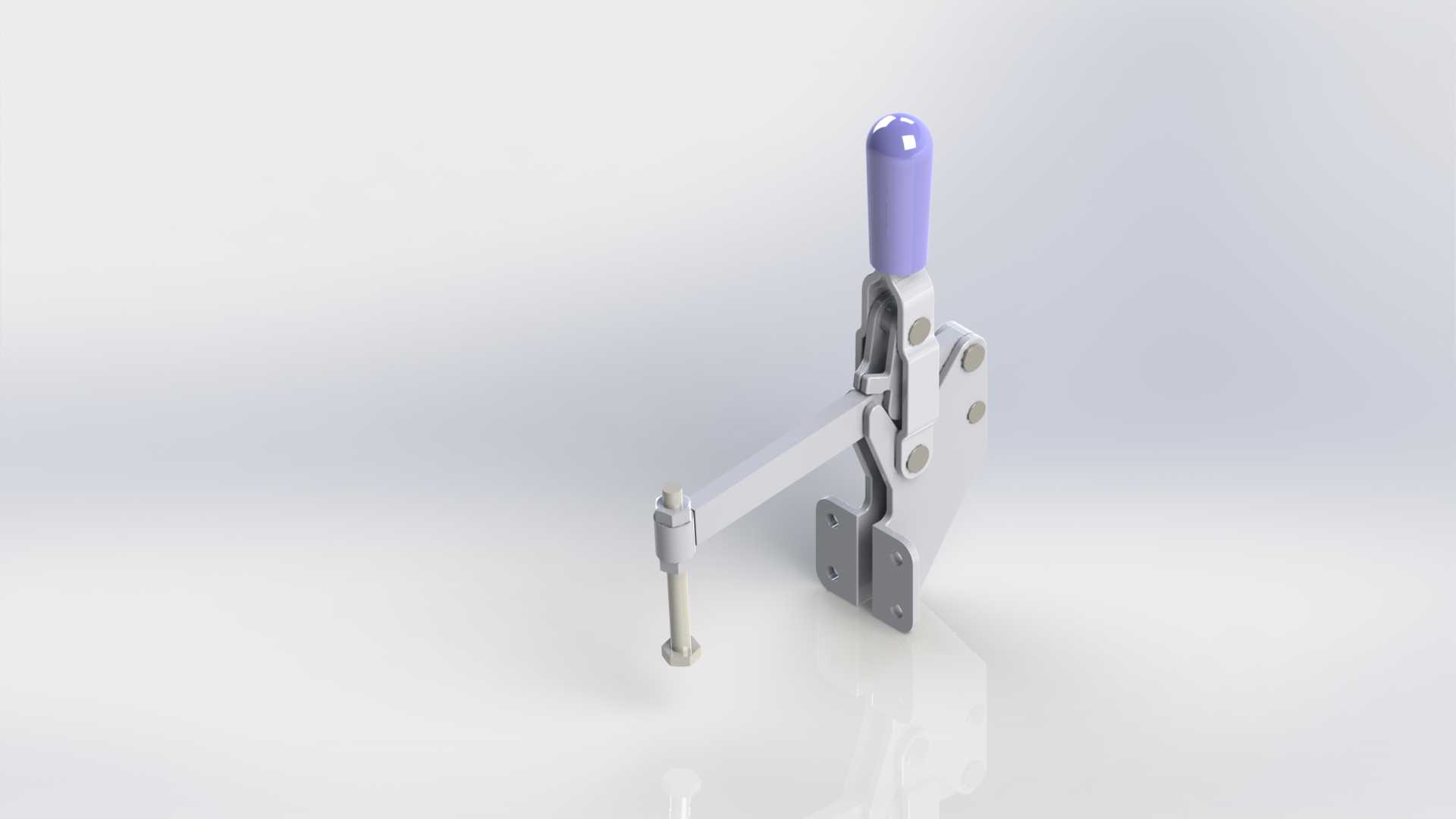

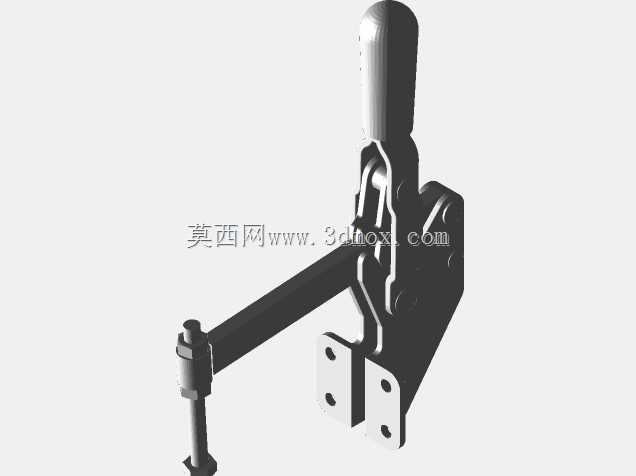

G114DS型垂直式快速压紧夹具结构

这款垂直式快速压紧夹具，是工装夹具领域应用极广的手动夹紧元件，在焊接工装、装配治具、检具定位、木工加工、电子元件压合等场景中都能见到它的身影，核心作用是在加工或装配过程中，对工件施加稳定的垂直向压紧力，避免工件受切削力、装配力或振动影响出现位移，保障工序精度。从结构设计来看，它采用了经典的肘节死点锁紧原理，操作端为带防滑包覆的垂直握持手柄，扳动行程短，操作人员单手握持即可完成开合动作，手柄下压到位后，连杆机构会越过力学死点，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，锁紧状态的可靠性完全能满足常规机加工、装配场景的负载要求，不会出现加工过程中夹具意外弹开的安全隐患。压紧执行端为带橡胶缓冲头的可调压杆，压杆表面加工有连续外螺纹，可根据被压工件的实际厚度，旋转调整压杆伸出长度，适配不同高度差的工件装夹需求，端部的橡胶缓冲头既能避免刚性压接刮伤工件表面，也能增大接触摩擦力，防止压紧过程中工件出现侧向滑移。安装基座为带两个沉头安装孔的立式支座，安装时可通过内六角螺栓直接固定在工装台板、治具基板上，沉孔设计能让螺栓头完全没入基座表面，不会突出干涉工件放置或手柄操作，基座的安装孔间距、底座厚度都经过标准化设计，可直接适配市面上多数通用工装的安装孔位，不需要额外做转接板加工。整体结构的运动副都采用销轴铰接，铰接位置的配合间隙控制在合理范围，既保证扳动手柄时动作顺畅无卡滞，也不会因间隙过大导致压紧状态出现晃动，长期重复使用后铰接部位的磨损量极小，维护时仅需定期在销轴位置加注少量润滑脂即可，不需要复杂的拆解保养。在实际产线应用中，这类夹具常成组布置，比如在钣金焊接工装上，会根据工件的外形轮廓，在多个定位点旁布置该款夹具，工件放置到定位块上后，依次扳动各个夹具的手柄，就能在几秒内完成全部装夹动作，相比传统的螺栓压板夹紧方式，装夹效率能提升数倍，大幅降低操作人员的装夹辅助时间，尤其适合小批量多品种的柔性生产场景，不需要针对不同工件频繁调整整套夹紧机构，仅需微调压杆长度就能适配同系列不同规格的工件装夹。
