燃气轮机可调进气导向叶片轮组结构

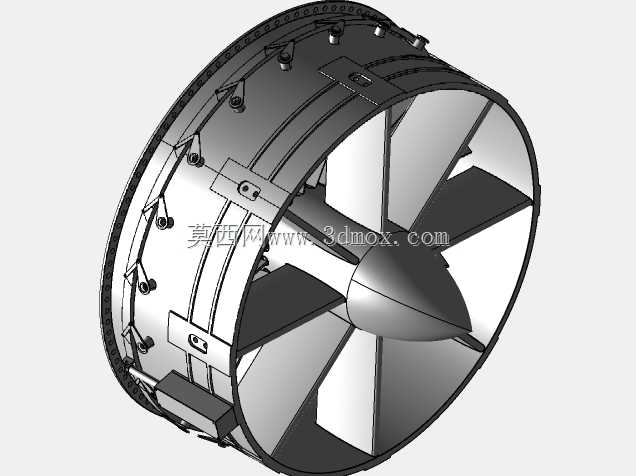

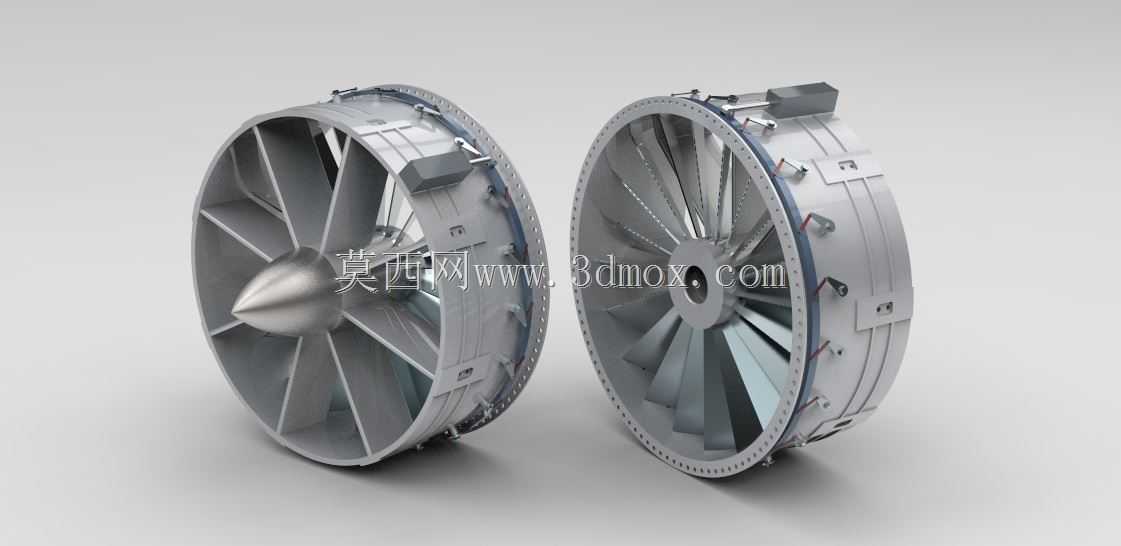

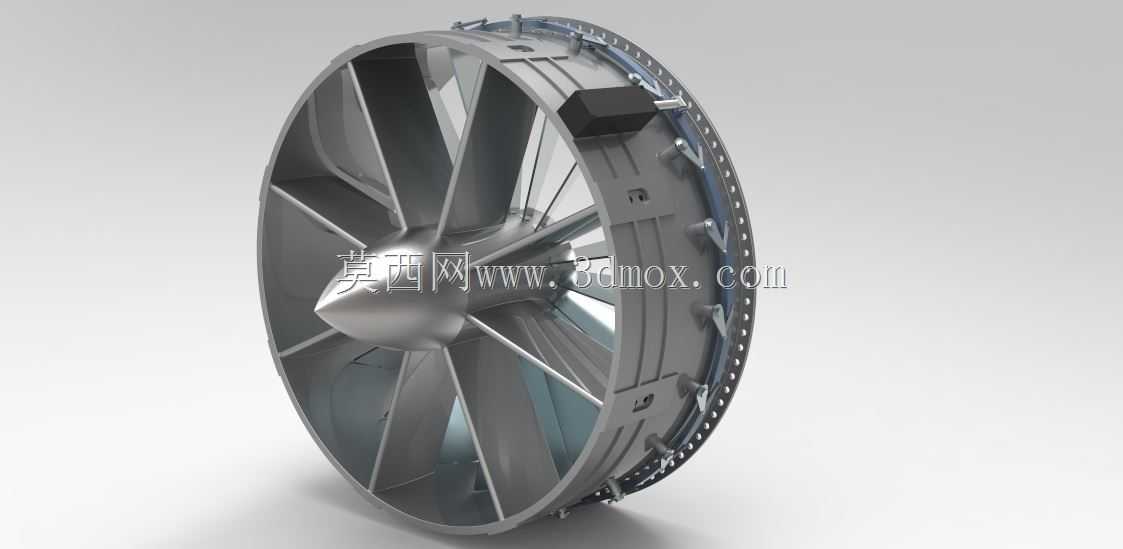

该结构为燃气轮机及航空喷气动力装置核心进气调节部件，主要部署在轴流压缩机首级前端位置，部分工况适配场景下也会布置在后续压气机级间，是动力装置进气流量与流场调控的核心执行单元。在实际运行场景中，该部件承担着全工况下进气攻角匹配的核心作用：动力装置启动及低转速运行阶段，导叶会调整至小开度状态，通过限制进气通流面积、调整气流入射角度，避免低压压气机叶片因气流攻角过大出现失速、喘振等致命故障；随着动力装置输出转速逐步提升，导叶会随工况参数同步开大，始终维持压气机叶片入口气流处于最优攻角区间，保障压气机全转速段的运行效率与稳定性，避免出现气流分离、压比骤降等问题，大幅拓宽动力装置的稳定工作边界。从设计思路来看，该轮组采用环形整体承载式结构，外圈为刚性承力机匣，内部沿周向均匀布置多组可调导叶，每片导叶两端设置旋转枢轴与机匣、中心轮毂配合，可通过联动环结构实现所有叶片的同步角度偏转，偏转角度范围可覆盖从启动工况小开度到额定工况大开度的全区间需求，叶片型线采用经过气动优化的翼型截面，沿叶高方向存在合理的扭向设计，适配不同半径位置的圆周速度差异，减少叶顶、叶根位置的流动损失。在安装边界层面，该轮组整体为回转类环形结构，外径与压气机机匣内径完全匹配，中心轮毂尺寸与压气机转子轴系的安装接口适配，轴向安装厚度需匹配压气机首级与进气道之间的预留空间，所有导叶的枢轴同轴度、叶尖与机匣的间隙都有严格的设计公差，既保证叶片转动灵活无卡滞，又能减少叶尖间隙漏气带来的效率损失。该结构的应用可大幅提升燃气轮机、航空喷气发动机的工况适应能力，在地面燃气发电、船舶动力、航空推进等多个领域的动力装置中都有广泛部署，是保障压气机稳定运行、提升动力装置全工况效率不可或缺的核心部件。
