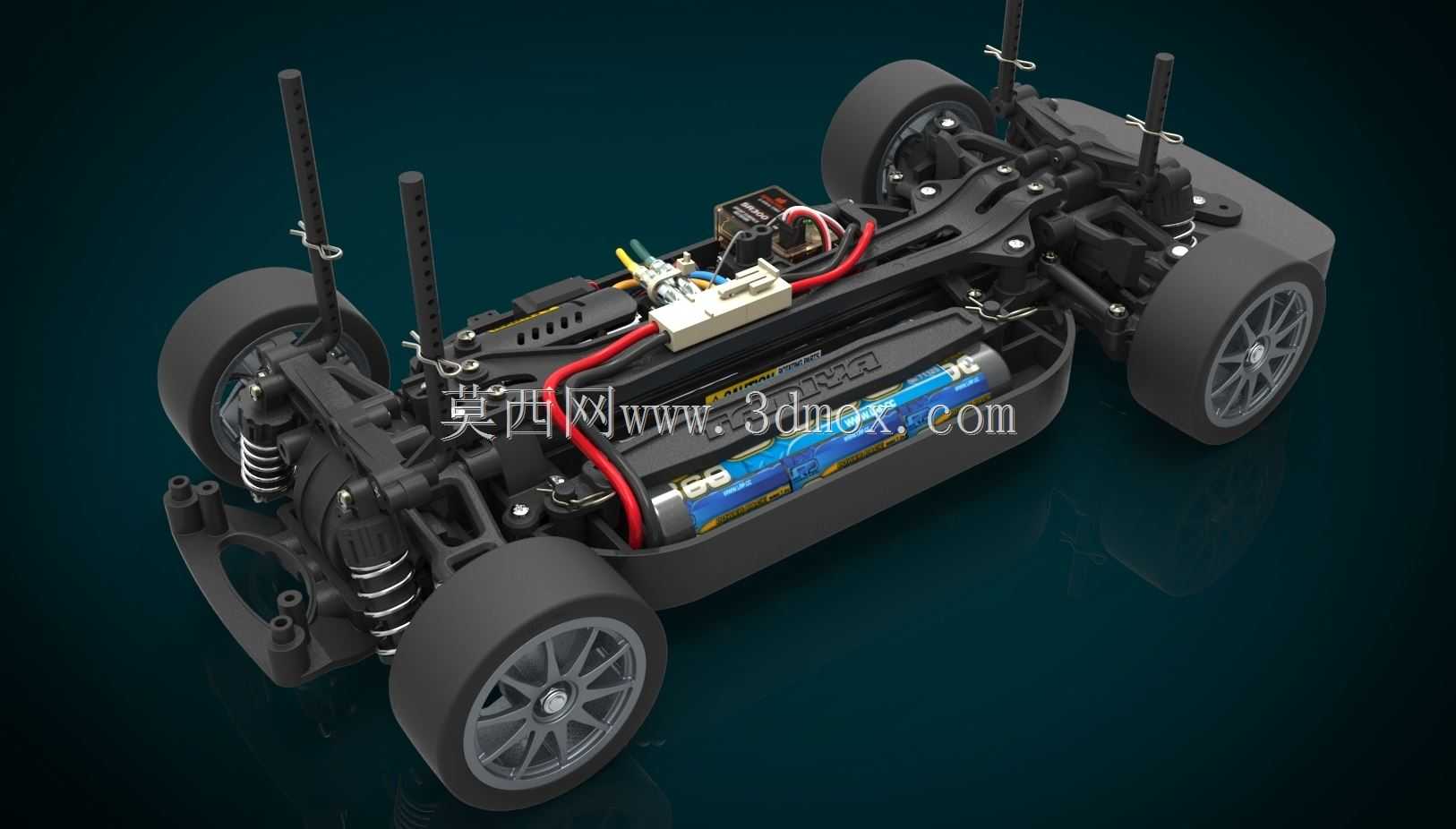

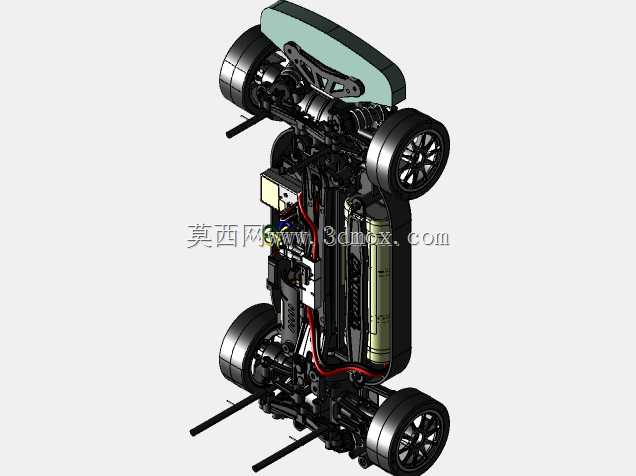

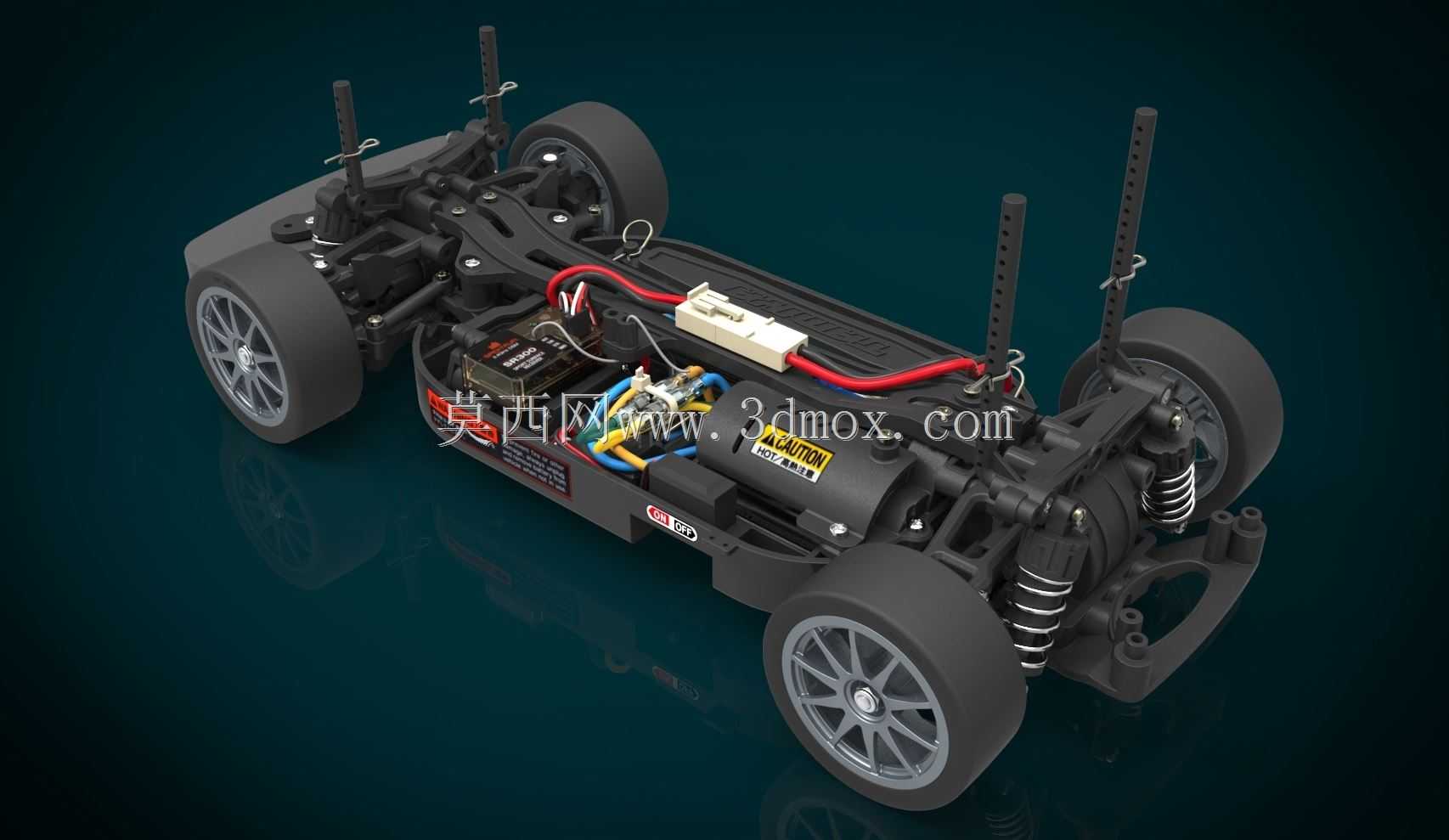

田宫TT01E型遥控平跑车底盘结构

该款RC平跑车底盘是面向民用娱乐级遥控模型市场开发的通用承载平台，主要应用于1/10比例电动遥控平跑车、漂移车的改装与组装场景，是入门级RC玩家接触车辆结构、练习操控技巧的经典承载基体，同时也可作为高校车辆工程专业演示底盘传动、悬挂结构的教学教具，覆盖个人娱乐、模型赛事入门、教学演示等多个使用场景。作为整车的核心承载基体，该底盘承担着固定动力单元、传动组件、转向机构、悬挂系统与电子设备的核心作用，能够将电机输出的动力通过传动结构均匀传递至四个车轮，同时通过悬挂结构过滤路面颠簸带来的冲击，配合转向机构实现精准的行进方向控制，满足铺装路面高速行驶、漂移操控的使用需求。在功能特性上，该底盘采用经典的轴传动四轮驱动布局，前后均配备独立式螺旋弹簧阻尼悬挂，能够在车辆过弯时提供足够的侧倾支撑，同时在经过路面细小起伏时保证轮胎与地面的贴合度；转向系统采用连杆式传动结构，转向虚位控制在入门级产品的优秀水平，能够精准响应遥控器发出的转向指令；底盘预留了标准尺寸的电池仓、电机安装位与舵机固定位，兼容市面上绝大多数标准规格的RC电子配件，玩家可根据自身需求更换不同转速的电机、不同容量的电池以及不同阻尼系数的避震器，实现从平跑竞速到漂移玩法的快速切换。设计思路上，该底盘优先考虑结构耐用性与改装兼容性，整体采用高强度工程塑料作为主车架材质，在传动齿轮、悬挂接杯等受力较大的部位预留了金属升级件的安装位置，既能够降低入门玩家的初始购置成本，也为后续进阶改装留出了足够空间；车架布局采用中置电机、中置电池的对称设计，能够将整车重心控制在车架几何中心附近，提升车辆高速行驶时的稳定性，避免出现重心偏移导致的推头、甩尾等操控问题；车壳柱采用可调式设计，能够兼容同比例下绝大多数款式的平跑车壳，满足玩家的外观个性化改装需求。在外形尺寸与安装边界上，该底盘轴距为257mm，前后轮距为186mm，底盘主体最大宽度190mm，不含车壳的整体高度为75mm，电池仓可容纳最大尺寸135mm*45mm*25mm的标准2S锂电，电机安装位兼容380级与540级有刷、无刷电机，舵机安装位适配标准尺寸的25T齿舵机，传动系统的齿轮模数为0.6，可匹配不同齿数的电机齿来调整整车传动比，适配不同场地的操控需求；底盘离地间隙为5mm，能够适配平整铺装路面、专业RC赛道的行驶需求，悬挂行程为12mm，可应对路面细小的起伏与接缝，不会因为路面微小颠簸导致车辆弹跳失控。
