小型阻尼缓冲减震组件拆分结构

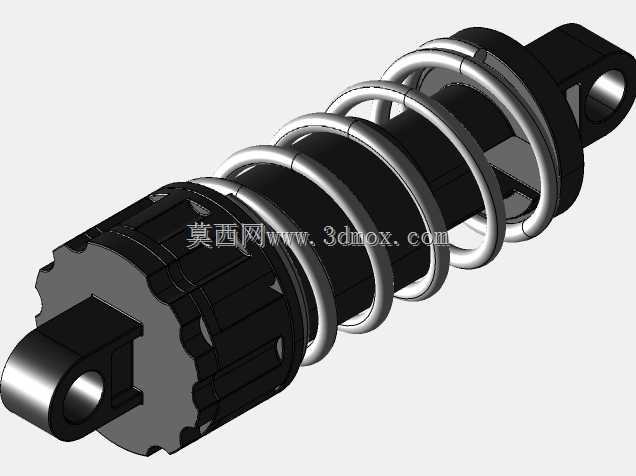

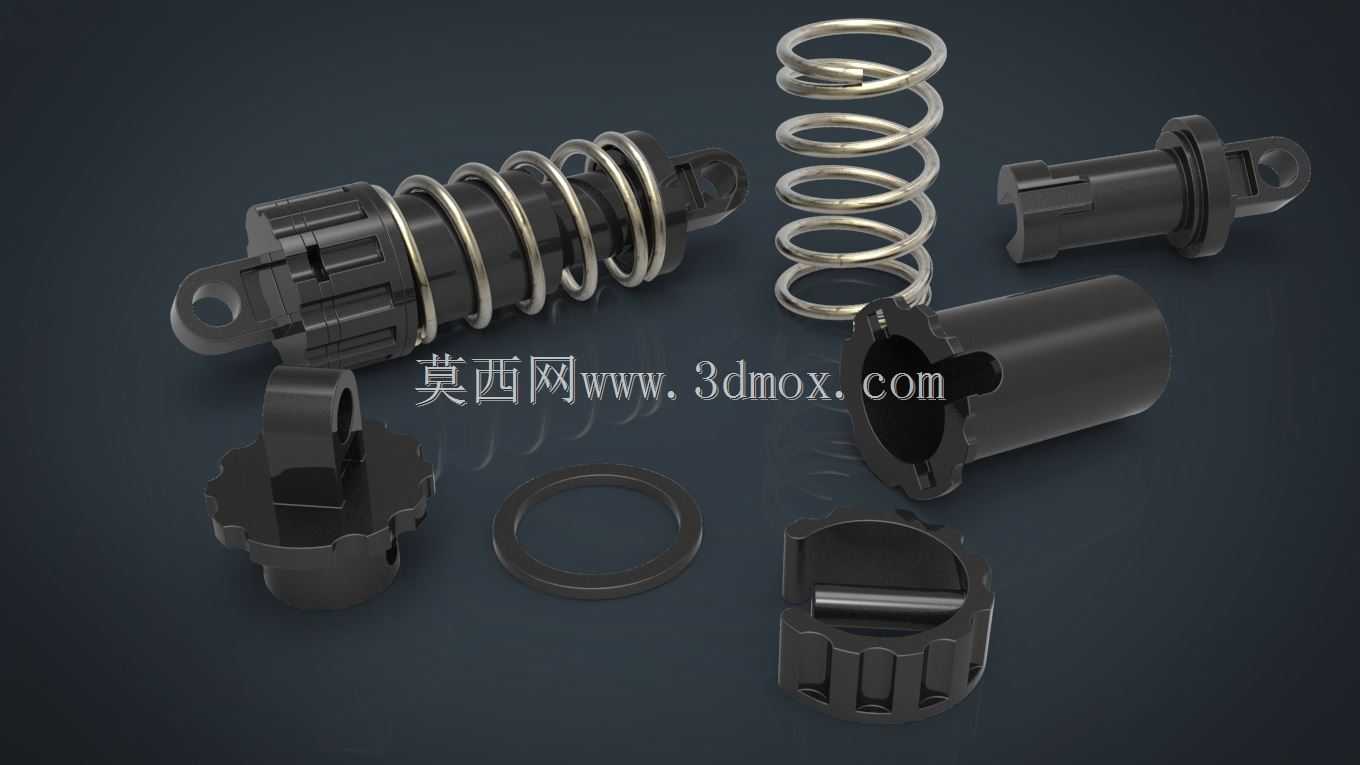

这套阻尼缓冲组件常被用在需要往复运动缓冲、震动衰减的小型运动机构里，比如小型代步工具的避震结构、自动化设备的线性运动缓冲端、精密仪器的隔震安装位，核心作用是吸收运动过程中的冲击动能，避免硬碰撞带来的结构损伤、噪音以及定位精度偏移。从拆分的零件来看，整套组件采用同轴嵌套的装配逻辑，核心的金属螺旋弹簧承担主要的轴向承载与复位力，外部的塑料壳体与内部的阻尼芯配合，在弹簧往复压缩回弹的过程中提供恒定的阻尼力，避免弹簧出现无阻尼的反复余振。设计时首先要匹配应用场景的额定负载，弹簧的线径、中径、有效圈数直接决定了组件的基础刚度，过软的弹簧会导致压缩行程过大触底，过硬的弹簧则无法有效吸收高频小幅震动，这套组件的弹簧采用等节距设计，在全压缩行程内刚度保持线性，适配负载波动范围较小的使用场景。外部的塑料壳体采用分体式卡扣装配结构，不需要额外的紧固件就能完成组装，拆分后的上下壳体、端盖、调节旋钮都做了对应的定位止口，装配时可以快速对齐，避免同轴度偏差导致的运动卡滞。端盖上的吊耳结构是主要的安装接口，采用通孔穿轴的铰接安装方式，安装时需要保证两端铰接点的同轴度，避免组件承受侧向弯矩，侧向力会导致内部阻尼芯偏磨，不仅会让阻尼力出现非线性波动，长期使用还会造成壳体开裂、弹簧永久变形。组件的轴向总长度在自由状态下需要匹配安装位的初始间距，最大压缩行程要预留至少10%的安全余量，避免极限工况下出现弹簧并圈、壳体硬接触的情况。内部的阻尼结构采用摩擦阻尼与流体阻尼结合的形式，密封圈既承担阻尼油的密封作用，也提供部分摩擦阻尼，调节旋钮可以通过改变阻尼芯的受压面积调整阻尼力大小，适配不同冲击速度的使用场景，比如高速冲击场景需要调大阻尼力快速吸能，低速缓动场景则调小阻尼力保证运动平顺。设计建模时所有配合面都做了对应的公差预留，壳体与阻尼芯的滑动配合采用间隙配合，表面做了低摩擦处理，减少往复运动过程中的磨损，弹簧的两端都做了并圈磨平处理，保证装配后弹簧的端面与安装座完全贴合，避免弹簧受压时出现偏斜。拆分后的每个零件都考虑了注塑加工的工艺性，塑料件的壁厚保持均匀，没有出现壁厚突变导致的缩痕，卡扣结构的脱模斜度符合注塑成型要求，不需要复杂的侧抽芯结构就能完成生产，有效降低了批量制造成本。在实际选型应用时，除了核对额定负载与行程，还要确认使用环境的温度范围，塑料壳体与密封圈的材质要适配工作温度，低温环境下材质脆化会导致抗冲击性能下降，高温环境下密封圈老化会导致阻尼油泄漏，直接影响组件的使用寿命。安装完成后要做全行程的往复运动测试，确认全程没有卡滞、异响，阻尼力保持均匀，复位动作顺畅无卡顿，铰接轴要做防松处理，避免长期震动导致安装松动，让组件承受额外的附加载荷。
