Spektrum SR301航模接收机结构设计

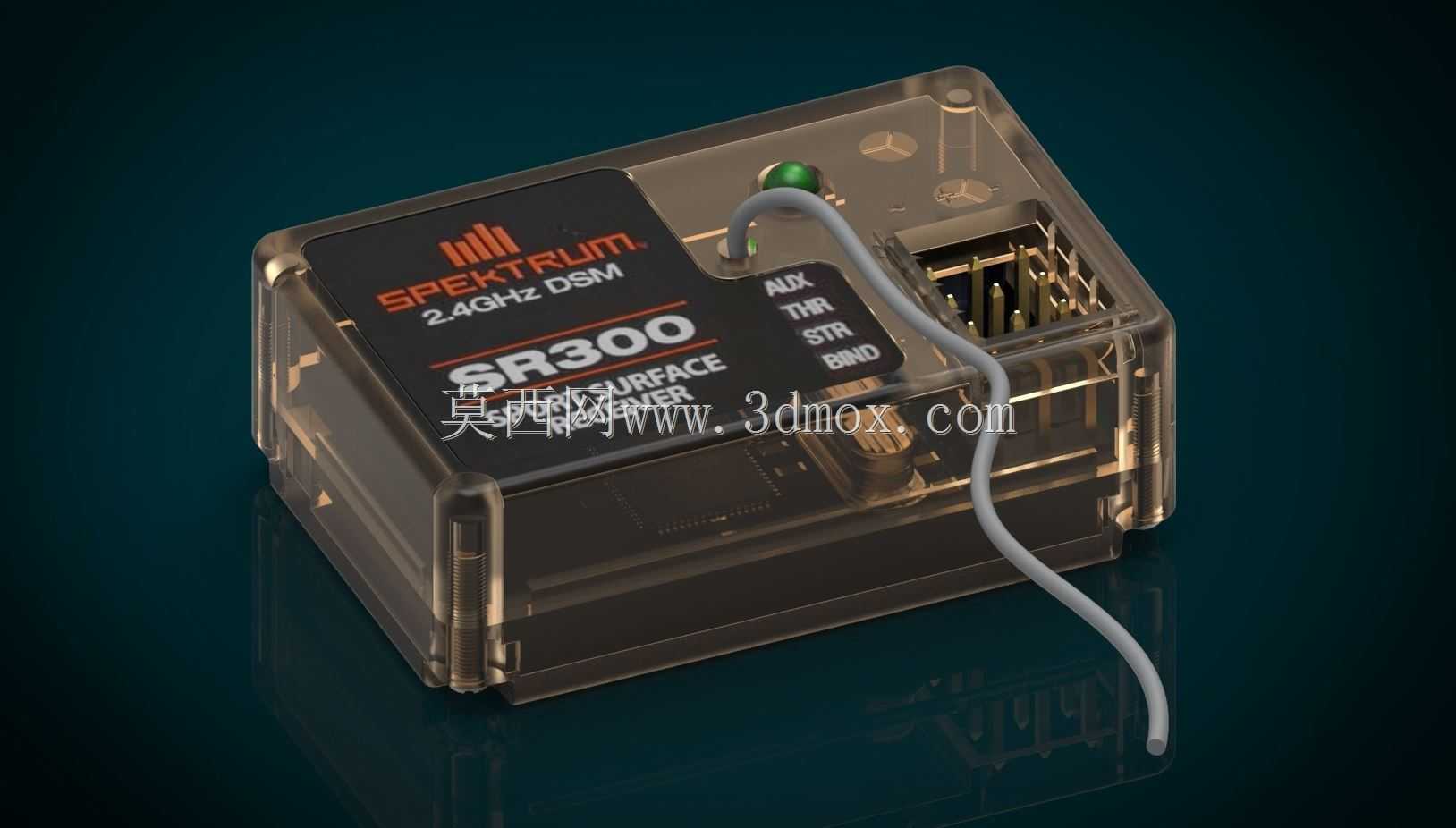

在航模、遥控车模这类遥控运动装备的信号链路里，接收机是承接发射端指令、输出控制信号给执行舵机与电调的核心节点，这款三通道接收机的结构设计，完全围绕遥控模型的实际使用工况展开。从实际装机场景来看，这类接收机大多布置在模型机身或车架的内部空腔里，安装空间往往比较局促，还要避开电机、电调这类强电磁干扰源，所以外壳采用半透明的阻燃PC材质，一方面能在不拆开外壳的情况下直接观察内部指示灯的工作状态，快速判断信号绑定、信号强度情况，另一方面半透明壳体的壁厚控制在1.2mm，既保证了足够的抗冲击强度，能应对模型运动过程中的颠簸、轻微碰撞，也不会额外增加过多重量，符合遥控装备对重量控制的严苛要求。

从功能布局来看，壳体侧面预留的通道接口按照航模玩家的常规接线习惯做了排布，AUX、THR、STR、BIND接口依次排列，每个接口的引脚定义对应舵机、电调、辅助功能通道以及对频按键的接线需求，接口旁做了凸起的标识刻印，即便在光线不好的装机环境下，也能靠手指触感快速分辨接口位置，避免插错线导致的设备故障。引出的天线采用软质同轴信号线，出线位置做了橡胶应力释放结构，避免模型运动过程中天线反复弯折导致的线芯断裂，天线长度匹配2.4G频段的信号接收需求，装机时可以顺着机身空隙布置，不需要额外做信号放大处理就能保证稳定的信号接收范围。

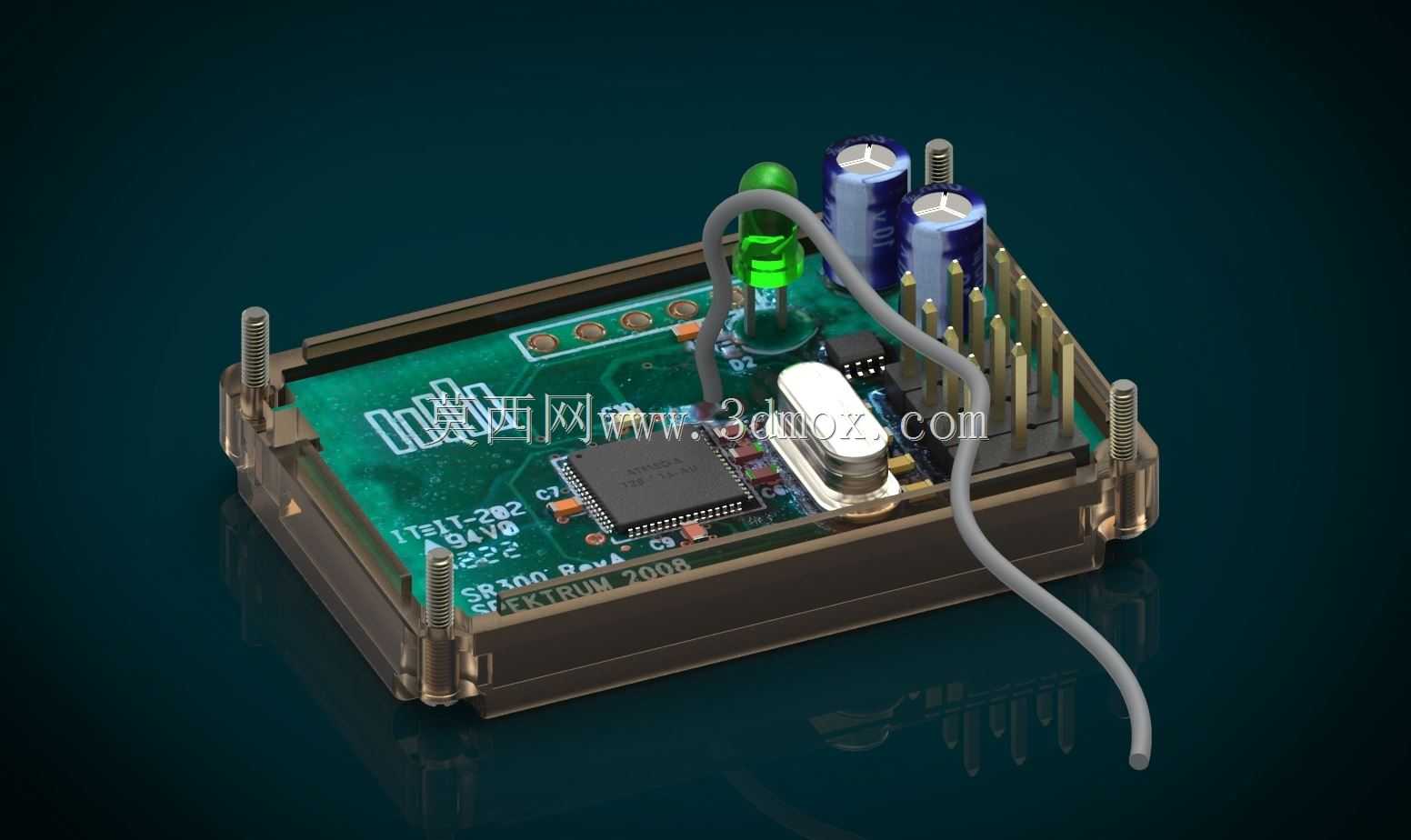

设计过程中充分考虑了模型使用的振动工况，内部电路板的固定柱和外壳做了一体化注塑成型，电路板装配时通过定位柱精准限位，配合壳体上下盖的卡扣结构，不需要额外打螺丝就能实现牢固固定，同时在电路板和壳体之间预留了0.3mm的间隙，避免振动过程中壳体和电路板上的贴片元件直接硬接触造成元件虚焊。外壳边角全部做了R2的圆角处理，一方面是装机时不会刮伤模型内部的线材或者其他结构件，另一方面也能在发生碰撞时分散冲击力，降低壳体开裂的概率。顶部的状态指示灯位置做了局部的薄壁导光设计，指示灯的光线可以透过半透明壳体均匀散射出来，不需要在外壳上额外开孔，提升了整体的密封性能，能阻挡模型运行过程中溅入的泥水、灰尘，延长设备的使用寿命。

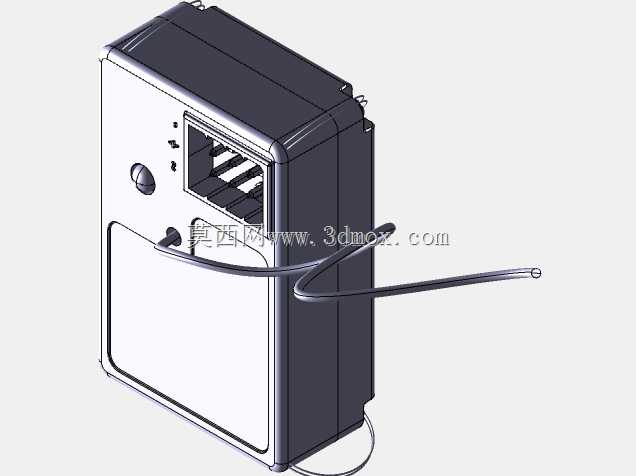

从安装边界来看，这款接收机的整体外形为规整的长方体，长宽高尺寸控制在适配绝大多数1/10及以上比例遥控模型的安装位需求，底部预留了双面胶粘贴的平整平面，也可以通过扎带穿过壳体两侧的预留凹槽完成固定，两种安装方式都不需要额外制作安装支架，降低了装机的复杂度。壳体上的对频按键位置做了内凹设计，既不会因为误触导致对频失效，也能在需要对频的时候用细杆直接按压操作，不需要拆开外壳。整体结构没有多余的装饰性设计，所有的外形特征都围绕实际使用需求展开，接口的间距预留了足够的插线空间，即便使用标准的舵机插头，相邻接口之间也不会出现干涉，接线完成后线材可以顺着壳体侧面的出线槽规整布置，不会因为线材挤压导致插头松脱。在电磁兼容的结构处理上，壳体内部对应高频电路的位置做了局部的屏蔽结构预留，配合电路板上的屏蔽层，能有效抵御模型动力系统产生的电磁干扰，保证在大油门、大舵量输出的工况下，信号接收不会出现断连、延迟的问题，完全满足遥控模型运动对控制可靠性的核心要求。
