零件001…010-100个CAD零件的CAD相册

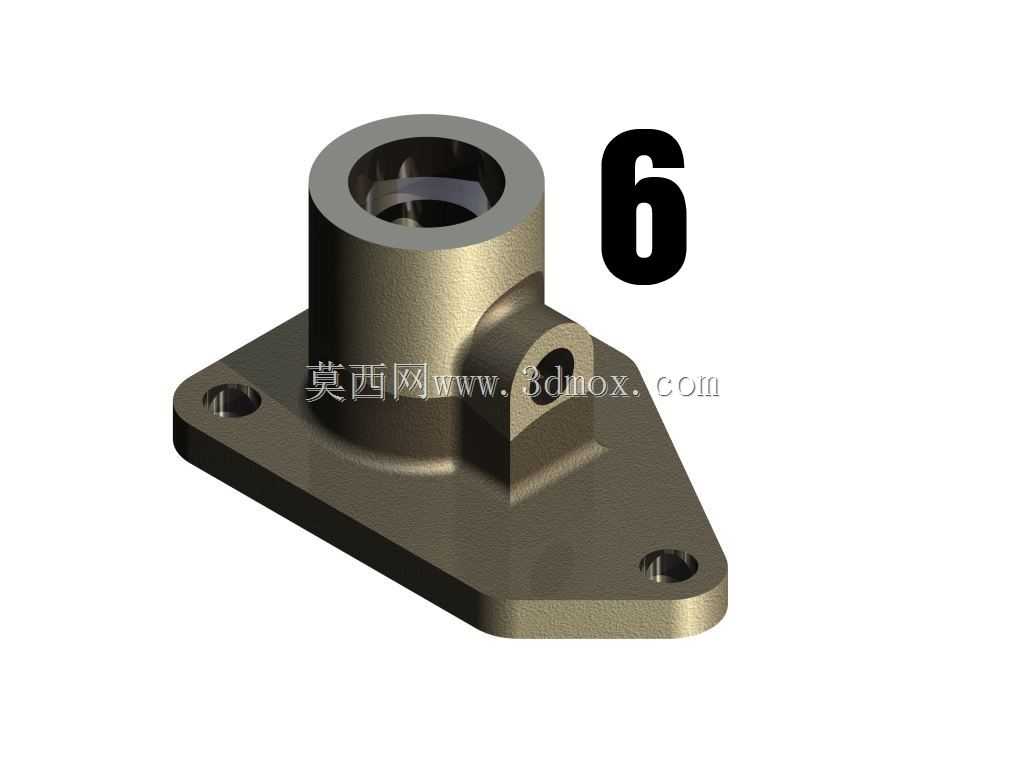

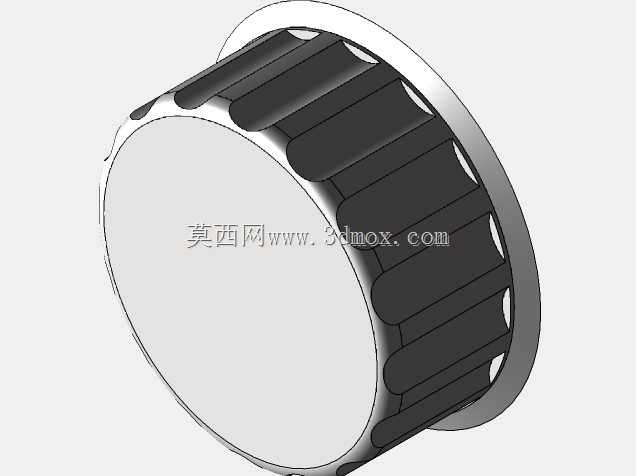

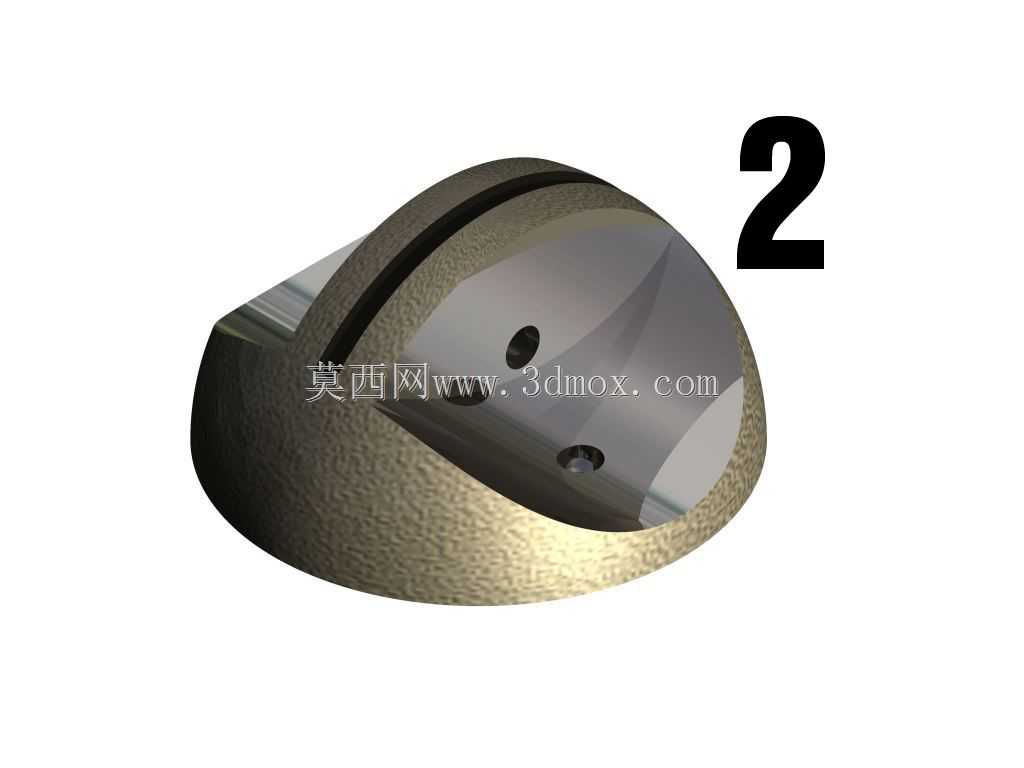

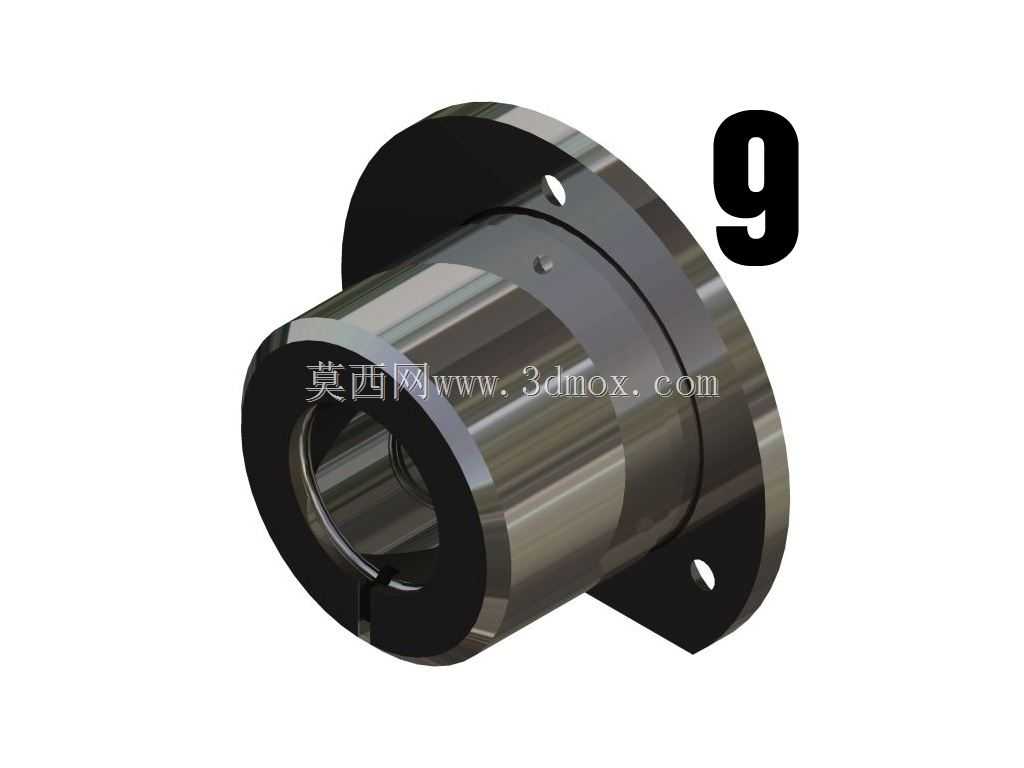

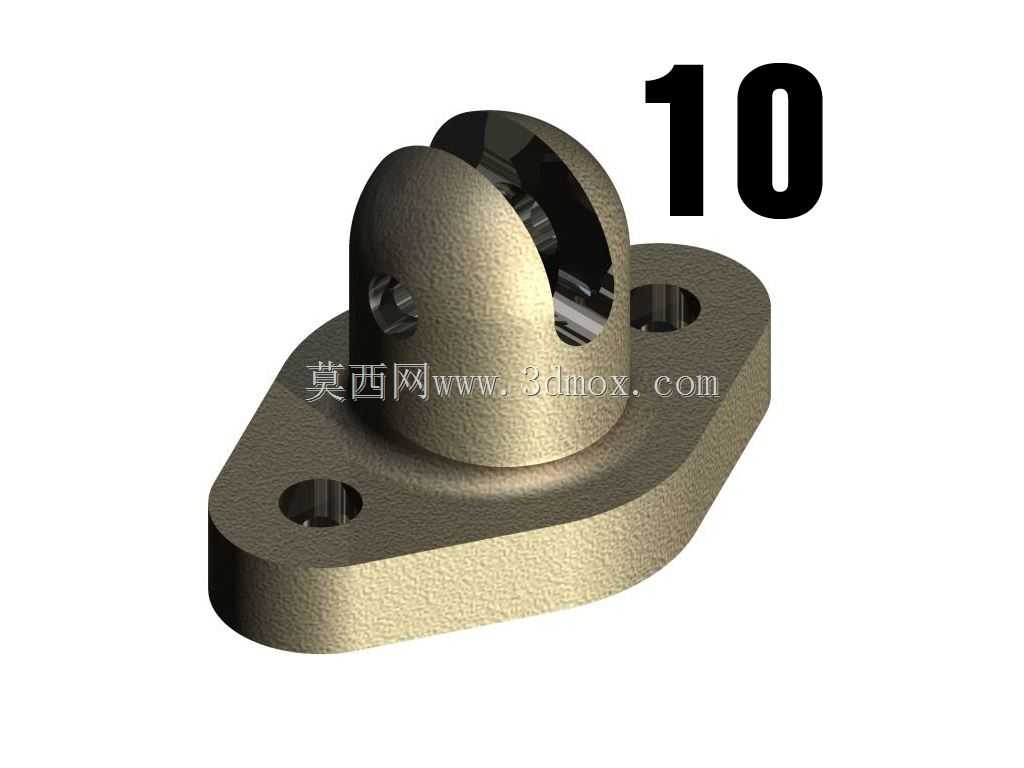

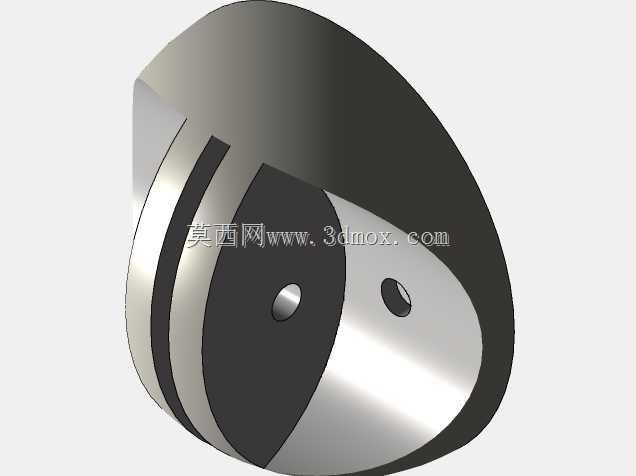

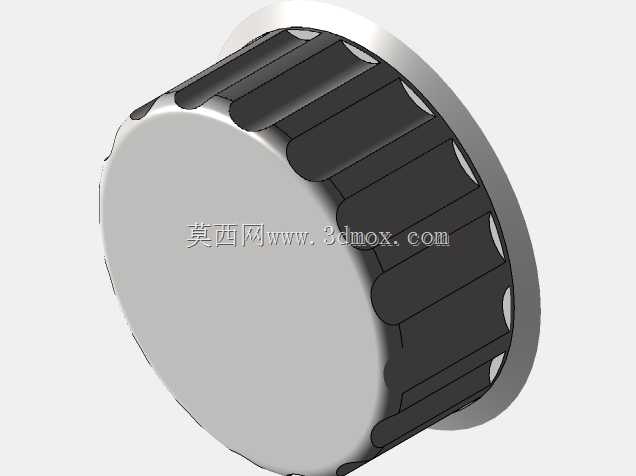

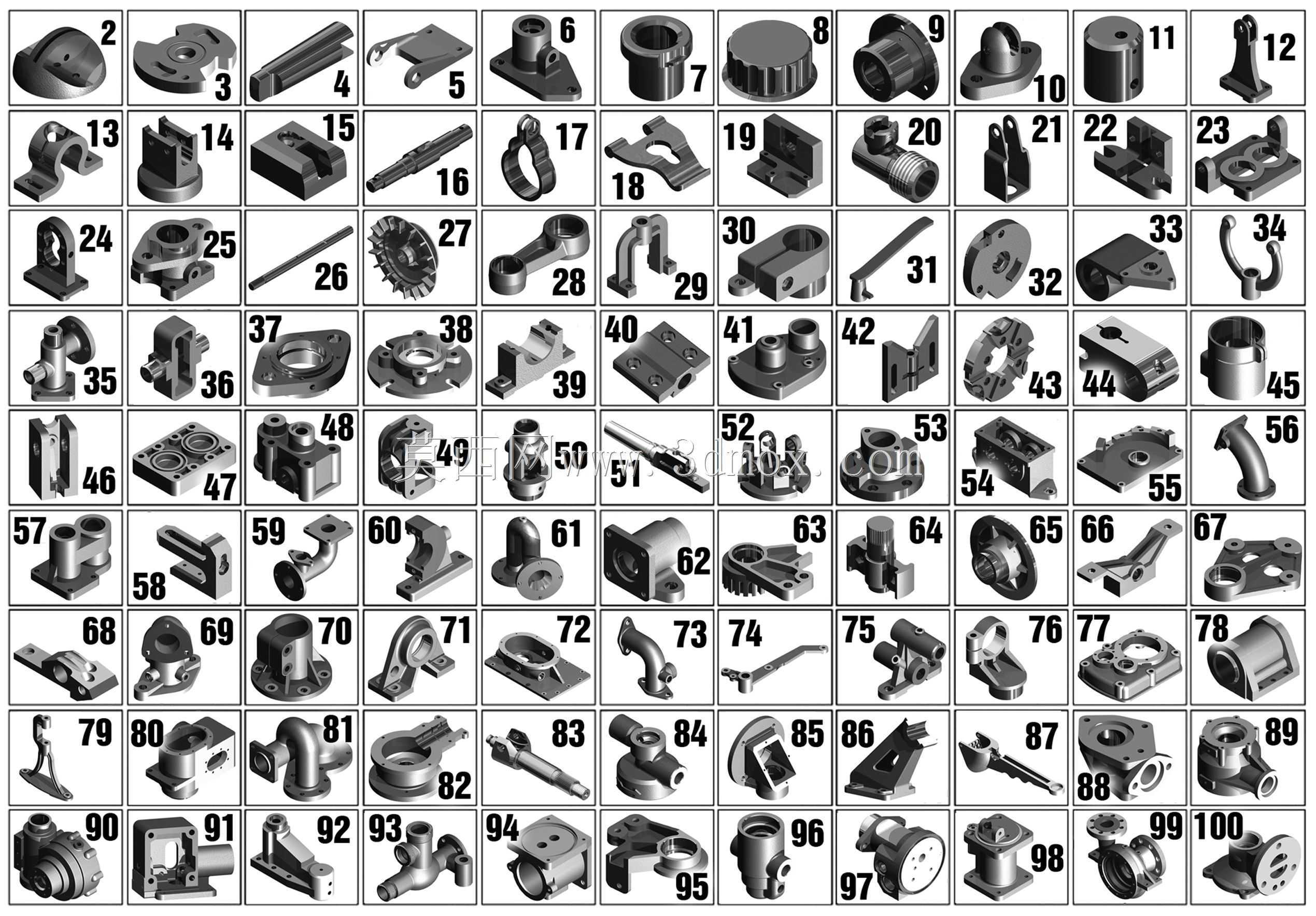

请注意，这不是一个部分或一组部分。这是一张专辑或100个部分的集合，由10组10个部分组成每个人。你我可以在这里看https://youtu.be/HmJrvUkpKxc建模零件001的教程。在本教程的最后，您将找到所有100个他们。开始对于这组由10个零件组成的零件，库中总共包含100个零件，这些零件最初是用AutoCAD创建的，现在用Inventor 2014重新建模为IPT文件。它们按复杂度排序，从001（低复杂度）到100（高复杂度）。我的愿望是提供100个模型的人谁是有兴趣使用CAD软件来模拟他们从简单到复杂。我的特别建议是：按照自己的步调学习CAD，从1到100，一个接一个地为这100个零件建模。请记住，如果你将模型所有这100个部分，那么你是掌握你的CAD软件足以感觉像一个专业人士！看标题图片“全部100”零件.jpg“（或包括“所有100零件.pdf）文件来查看包含所有100个零件。如果你想要我收集的100个零件中的零件的图纸，你可以通过访问googleplay购买图书相册（4欧元）https://play.google.com/store/books/details/Constantin\u STANCESCU\u ALBUM\u cu\u 100\u piese\u mecanice？id=61i9DwAAQBAJNote在线相册是通过消除小的错误。使用Inventor对其建模将是一个优势，因为可以打开IPT文件，然后可以在浏览器中上下移动EOP（零件结束）标记，以查看零件是如何制作的。添加了一个IDW文件，其中包含创建模型所需的所有尺寸和数据。图纸符合ISO标准标准。用于其他用户（SOLIDWORKS、Creo Parametric、CATIA等）将IDW文件转换为PDF文件，因此根本不需要Inventor软件，因为所有信息都包含在JPG和PDF文件中。此外，三维模型可以可视化为STP文件，你可以旋转甚至剖面它，就像有你手中的部分！最好的学习方法是打印IDW或PDF文件（总是一张A4纸），并尝试使用它-并且仅使用它-来制作模型。如果有必要，您可以使用相关的JPG和/或STP文件，但建模者的骄傲是使用绘图，只。。。最大的挑战是使用CAD软件重新创建图形本身，但在每个部分（视图、尺寸、文本等）保持相同的方面。请注意，打印的IDW看起来比打印的好PDF。所以，每个零件至少有5个文件：IPT、IDW、JPG、PDF和STP。下载所有的100个零件（超过500个文件），并尝试创建三维模型！好好享受吧！注意：1/零件的体积（单位：mm^3）显示在IDW/PDF文件中，位于左侧下方，因此您可以立即验证您的模型是否正确！你也可以用它来衡量你的学生/学徒的能力。2/如果您希望始终保持最新，建议您在使用这些文件时（再次）下载这些文件，因为我无法阻止我随机优化我的100个模型中的任何一个。3/我确信PDF文件中没有任何缺少的尺寸和/或必要的指示，但没有人是完美的！如果您发现任何（小）缺少的元素，鼓励您给我一个消息。我很高兴在各自部分的描述中提到你的名字，并致歉。。。这句话对你来说是非常宝贵的，因为我的很多学生多年来（从2004年开始）都参加了消除任何缺失的元素。为什么？因为他们总是不安，这就是为什么…4/踏板被表示为纹理-而不是一个真正的螺旋特征-就像他们是由Autodesk Inventor生产的。此程序确保图纸中螺纹的正确表示-线和尺寸。尽管有这一优势，但JPG文件仅提供了一个图中的线程，而不是一个真实的线程（参见第020部分）。5/我保留更改这100个零件的任何文件的“宪法”权利，以增强模型（IPT文件）或图纸（IDW文件），或其位置从1到100，甚至零件本身。当我使用Inventor的另一个版本（而不是2014）时，我会在名称中提到它（参见第008部分（Inv2018）.idw）
