参数化可调三通法兰管路接头设计

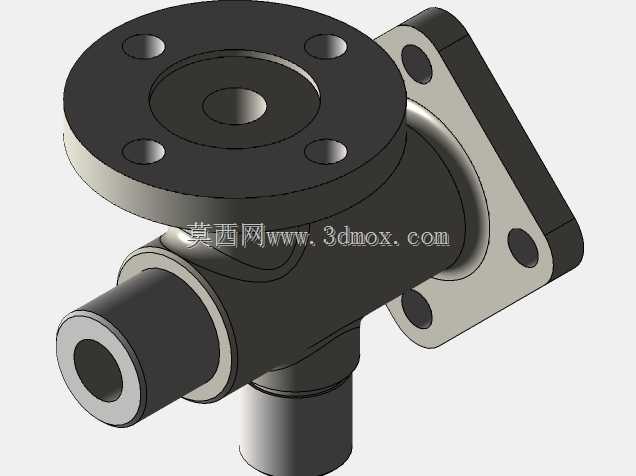

　　这类带法兰与螺纹接口的三通管路接头，广泛应用在流体输送、液压气动、小型工艺管线的分支接驳场景中，日常在车间压缩空气支路、小型液压站油路分配、低压给排水管线改向、化工实验装置流体分流环节都能见到同结构构件的身影。从实际使用需求出发，这类接头的核心作用是实现单路输入、双路输出的流体方向切换，其中一端带外螺纹结构可直接拧入带内螺纹的管路或阀件接口，另一端带标准法兰盘通过螺栓紧固实现大管径端的密封连接，剩余的垂直端口可根据现场接驳需求搭配堵头、压力表或者另一路支管，适配不同的管路排布方案。设计这类构件时，首先要明确各端口的连接边界：螺纹端的有效旋合长度要满足密封要求，避免旋合过短导致承压时渗漏，法兰端的螺栓孔中心距、

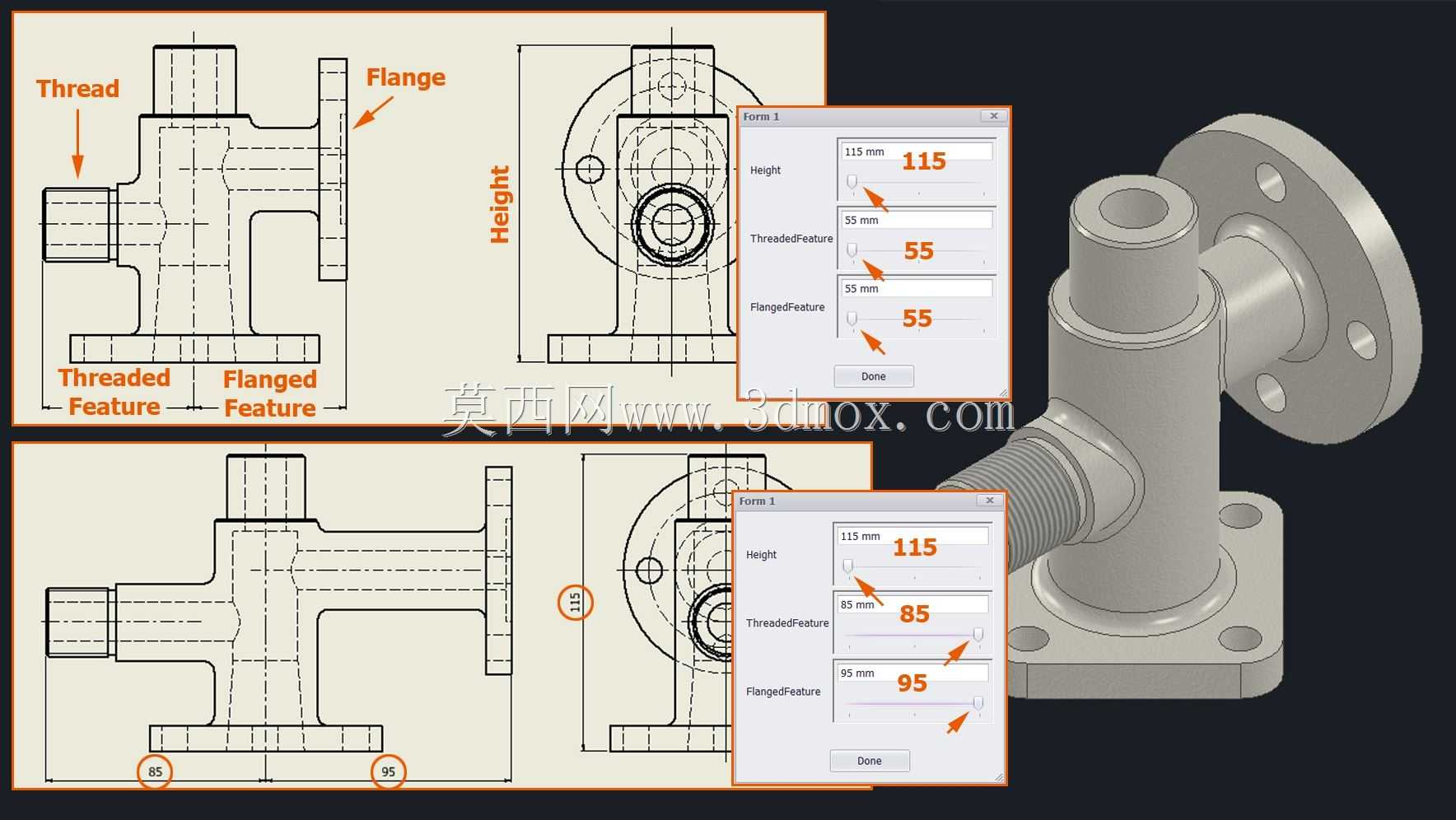

　　密封面凸台尺寸要匹配对应压力等级的法兰标准，不能出现孔位错位、密封面宽度不足的问题。参数化设计的核心逻辑是把接头总高度、螺纹段长度、法兰端伸出长度、法兰盘厚度这些核心尺寸设置为可驱动变量，调整对应参数时，模型的工程图尺寸、三维实体特征会同步更新，不需要每次修改都重新绘制草图与特征，能大幅缩短同系列不同规格接头的设计周期。从结构细节来看，接头内部的流道要做圆弧过渡处理，避免直角转折造成流体阻力骤增，在长期带压输送的工况下，直角拐角处也容易出现应力集中导致的疲劳开裂，过渡圆角的半径要根据管径大小匹配，保证流道通畅的同时兼顾壳体强度。法兰盘与主体连接的位置要设置合理的拔模斜度与加强圆角，避免铸造或注塑加工时出现应力开裂、脱模困难的问题，

　　螺纹端的根部要设置退刀槽，保证螺纹加工时能完整旋合到安装基准面，不会出现螺纹拧不到位的安装问题。安装边界上，要预留足够的法兰螺栓操作空间，螺栓孔外侧到法兰外圆的距离要满足扳手转动的最小空间要求，避免现场安装时扳手无法卡入螺母，接头整体的安装高度要适配管线排布的空间限制，参数调整时要同步校验各端口与周边管线、设备构件的干涉情况，保证调整后的规格能直接适配现场安装环境。这类参数化模型的优势在于，面对不同项目的管径、安装空间、压力等级要求时，只需要调整对应驱动参数就能快速生成符合要求的接头模型，配套的工程图也能同步更新尺寸标注，不需要重复开展绘图工作，对于经常做管路系统设计的工程师来说，能大幅减少重复劳动，把更多精力放在管路系统的流阻优化、承压强度校核上。
