等速传动平行轴转向连接接头结构

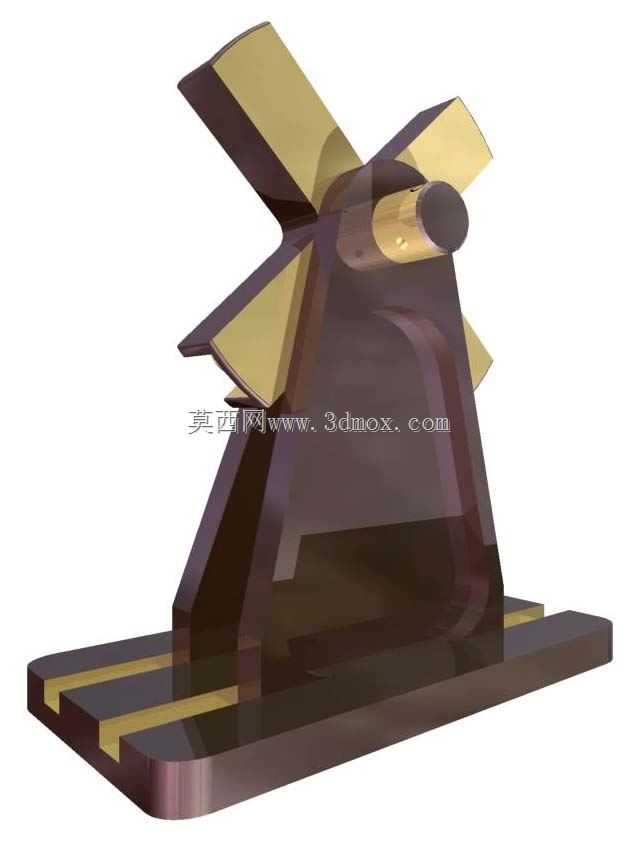

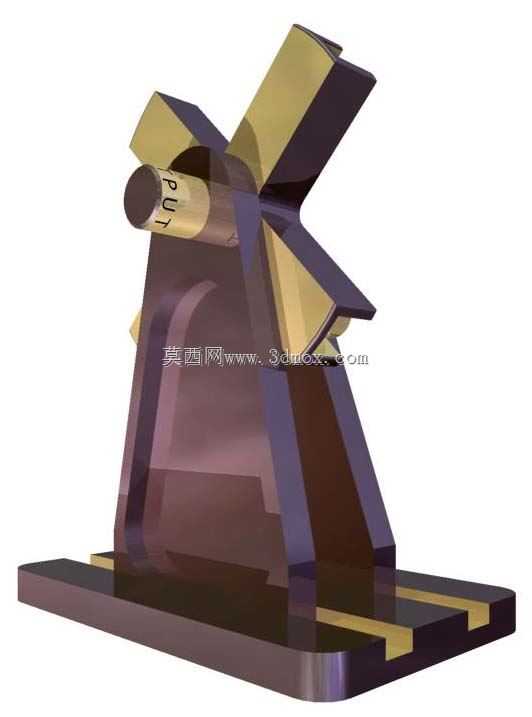

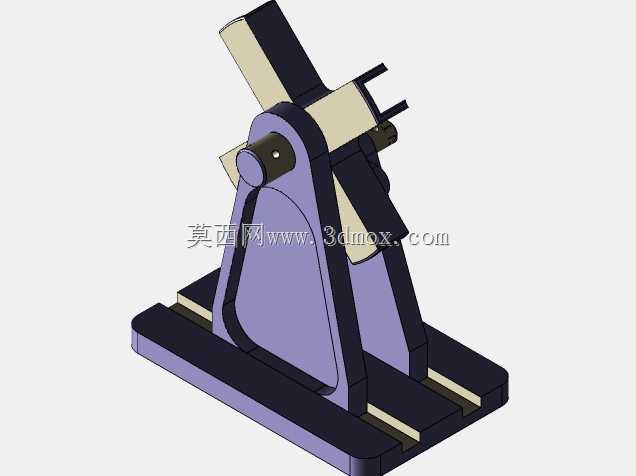

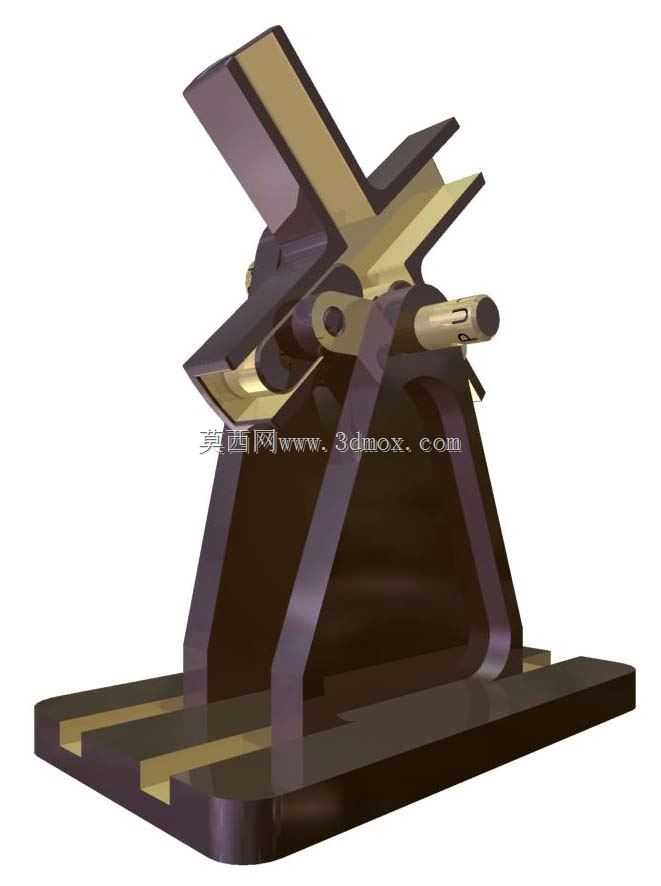

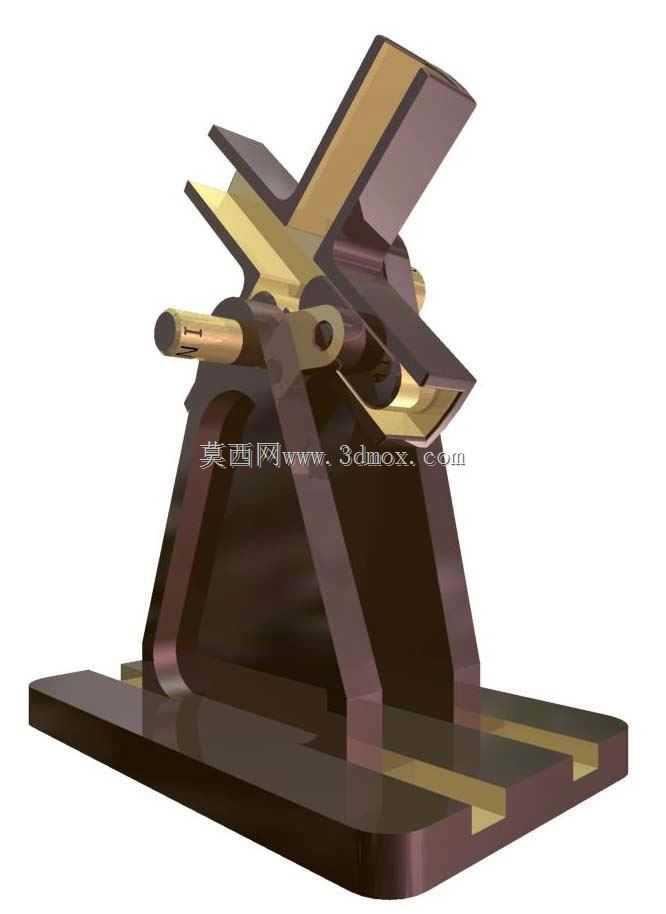

这类平行轴转向连接接头，核心应用在需要将旋转动力沿平行轴路径做1:1等速传递的设备场景中，常见于小型自动化设备的动力转向排布、精密仪器的传动链路调整、教学演示用传动机构台架，部分定制化的小型工装夹具的动力传递端也会用到这类结构，用来在有限安装空间内完成动力传输方向的平行转向，不需要额外增加齿轮组或者带轮结构就能实现无转速差的动力传递。从功能特性上看，该接头依靠自身的十字交叉连接结构，在输入轴持续旋转的过程中，能够持续将扭矩无滞后传递到平行布置的输出轴端，传动过程中不存在滑动摩擦带来的传动损耗，相比齿轮转向结构，它的安装容错空间更大，对两轴的平行度公差容忍度更高，不需要严格保证两轴的中心距完全匹配设计值，小范围的安装偏差不会造成卡滞或者传动异响。设计思路上，整个结构拆分为多个独立的子构件，输入轴端的连接头、十字传动块、输出轴端的连接座、底部安装支撑座分别独立加工，装配时通过插接配合完成组装，不需要额外的紧固件就能实现各部件的限位，支撑座的底部做了加宽的平板结构，平板上预留了安装固定的槽位，安装时可以通过螺栓穿过槽位将整个接头固定在设备的安装基板上，槽位的长条形设计允许安装时沿槽位方向调整固定位置，适配不同的安装孔位偏差。外形尺寸方面，整个接头的整体高度控制在输入轴中心到安装底面的距离适配常规小型电机的输出轴高度，输入轴和输出轴的轴径做了统一规格设计，能够直接和常规的微型联轴器配合对接，安装边界上，支撑座的底部平板宽度大于上部支撑结构的宽度，保证固定后不会出现侧倾，十字传动块的旋转外径做了限位设计，旋转过程中不会和支撑座的内壁发生剐蹭，各运动部件之间预留了足够的间隙，即使长期运行产生轻微的磨损也不会出现传动卡滞的问题。实际选型使用时，需要确认输入轴的额定扭矩不超过接头的承载上限，安装时保证两轴的平行度偏差在允许范围内，固定支撑座时要保证安装面的平面度，避免底座受力变形影响传动部件的配合间隙，这类接头相比传统的齿轮平行传动结构，运行噪音更低，组装维护更简便，不需要定期加注润滑脂就能长期稳定运行，适合在洁净度要求较高的小型精密设备中使用。
