离心式转速调节装置结构设计

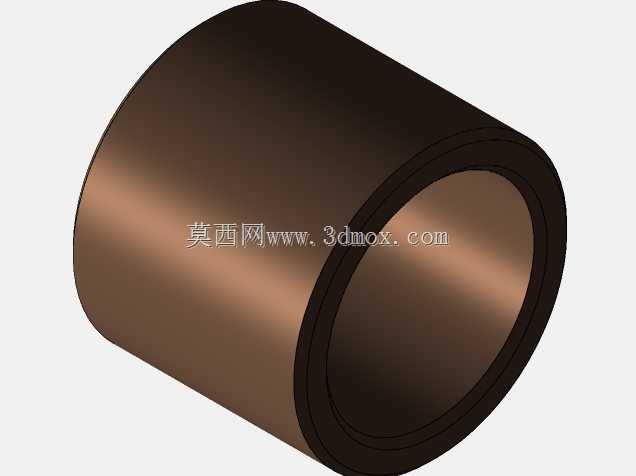

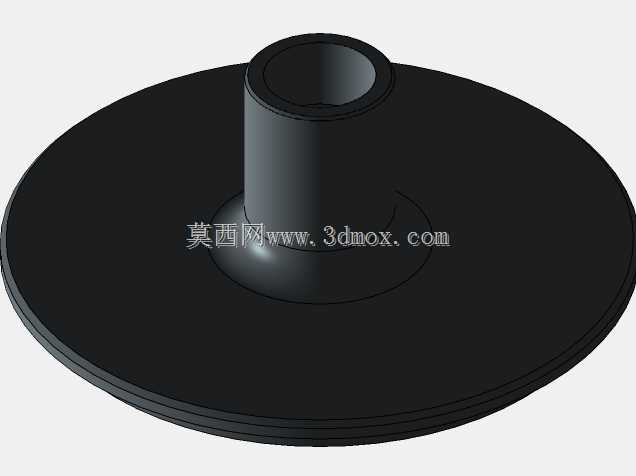

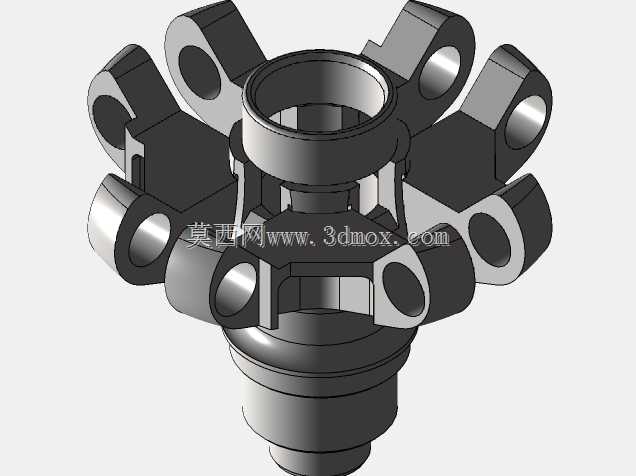

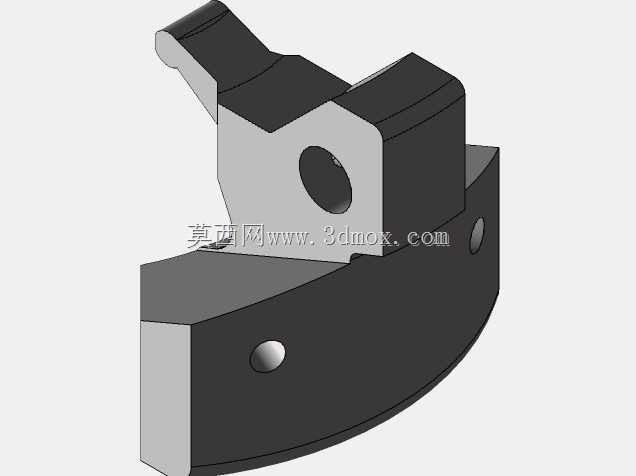

　　这类离心调节装置常配套在需要恒定转速输出的动力传动链路中，在小型内燃机、工业汽轮机、水力透平设备的转速闭环控制场景里应用广泛，核心作用是通过旋转过程中产生的离心力变化，触发调节机构动作，实时调整动力输入侧的供能介质流量，最终维持输出轴转速稳定在设计区间内，避免负载波动带来的转速骤升骤降问题，保护后端传动部件不受冲击载荷损伤。从结构设计逻辑来看，整套装置的核心运动部件采用了分层嵌套的布局，旋转基座与动力输出轴同轴安装，随轴同步转动的重块组件通过铰接结构固定在基座上，当转速超过设定阈值时，重块在离心力作用下向外甩开，通过联动的滑套结构将径向位移转化为轴向推力，进而推动调节连杆动作，整套传动路径的力传递效率直接决定了调节响应的灵敏度，

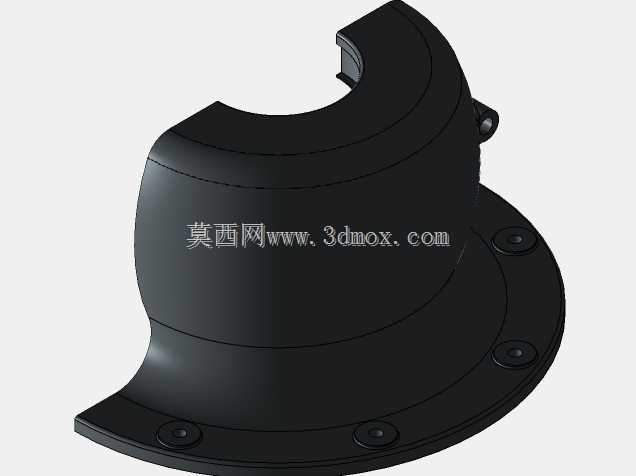

　　设计时需要反复核算重块的质量分布、铰接点的位置参数，确保离心力与复位弹簧的弹力匹配度符合工况要求，避免出现调节迟滞或者转速震荡的问题。从安装边界来看，装置的外壳采用分体式法兰安装结构，底座上预留的安装孔位可直接与设备的齿轮箱端面对接，配套的紧固件采用标准外六角螺栓，安装时需要保证旋转组件与壳体的同轴度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的振动问题；内部的旋转组件做了动平衡校正，透明视窗区域可直接观察内部重块的动作状态，方便调试阶段直观判断调节机构的动作行程是否符合设计要求。整套结构的运动仿真覆盖了全转速区间的动作过程，可清晰展示不同转速下重块的位移量、滑套的轴向行程以及联动机构的运动轨迹，

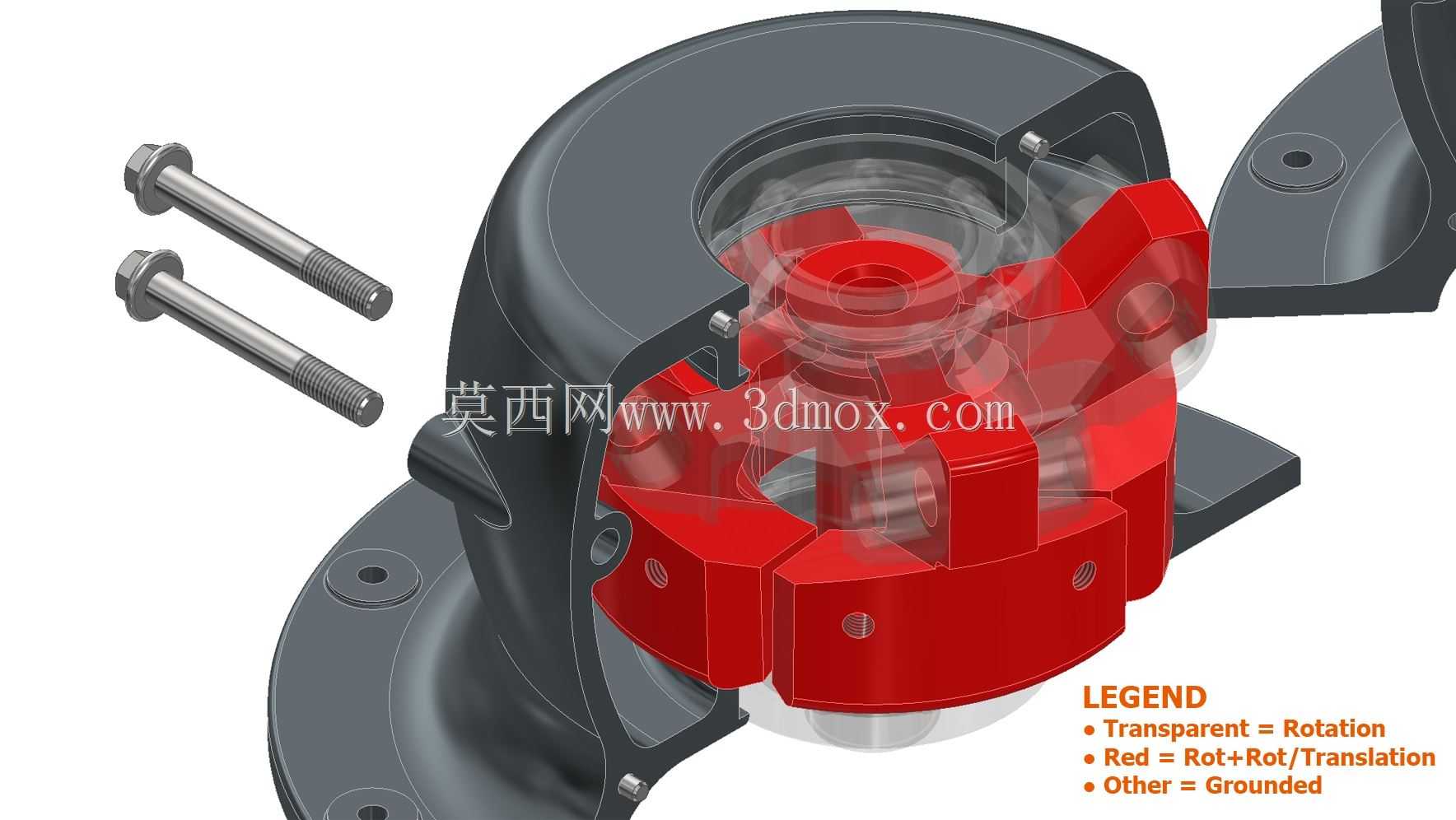

　　红色标注的运动部件可直观区分旋转副、旋转加平移复合运动副的运动形式，方便结构设计人员在做同类调节机构设计时，参考其力传递路径的布局方式，优化自身产品的铰接点位置、重块配重参数，减少反复试制验证的周期。在实际选型适配时，需要根据被控设备的额定转速范围、调节行程要求匹配对应刚度的复位弹簧，同时要保证装置的安装空间预留足够的滑套轴向移动余量，避免动作过程中出现结构干涉，日常维护时仅需定期检查铰接点的磨损情况、紧固件的预紧力即可，结构可靠性高，可在多粉尘、轻度油污的工业环境下长期稳定运行。
