带弹簧复位结构的倒立摆节拍装置

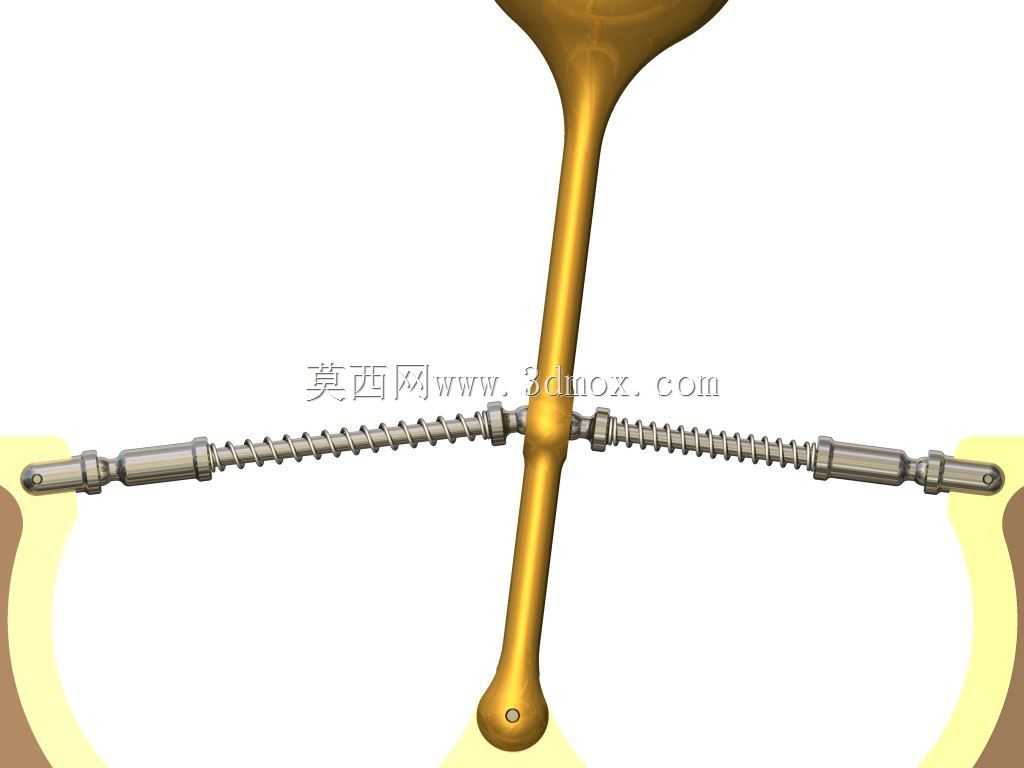

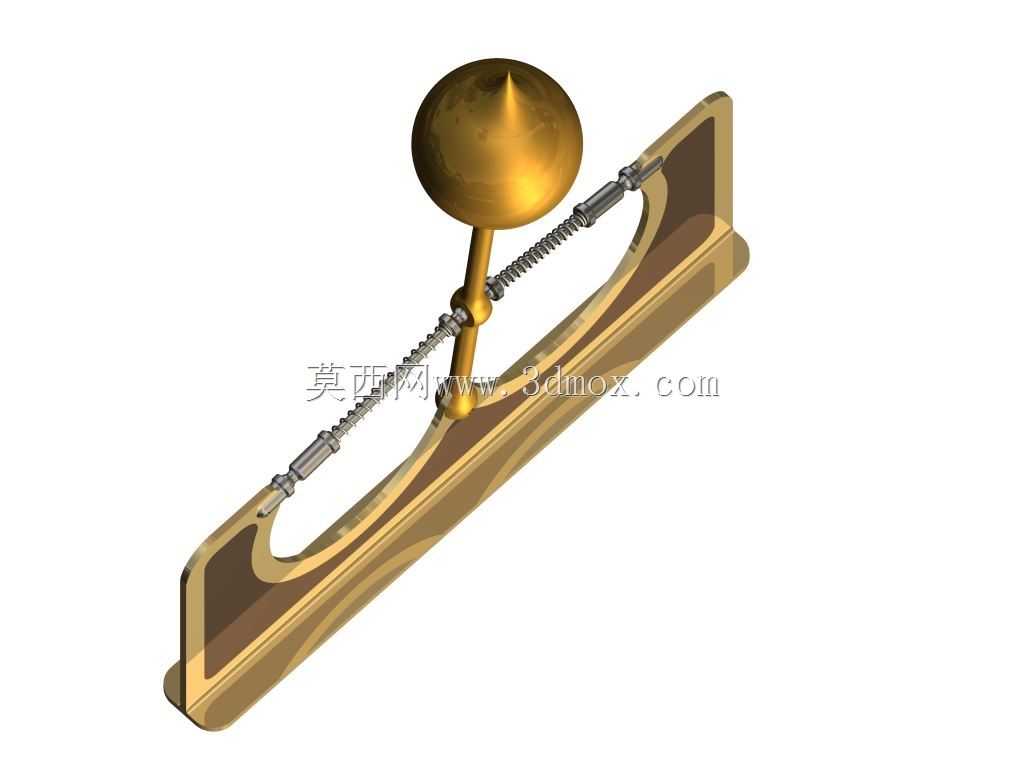

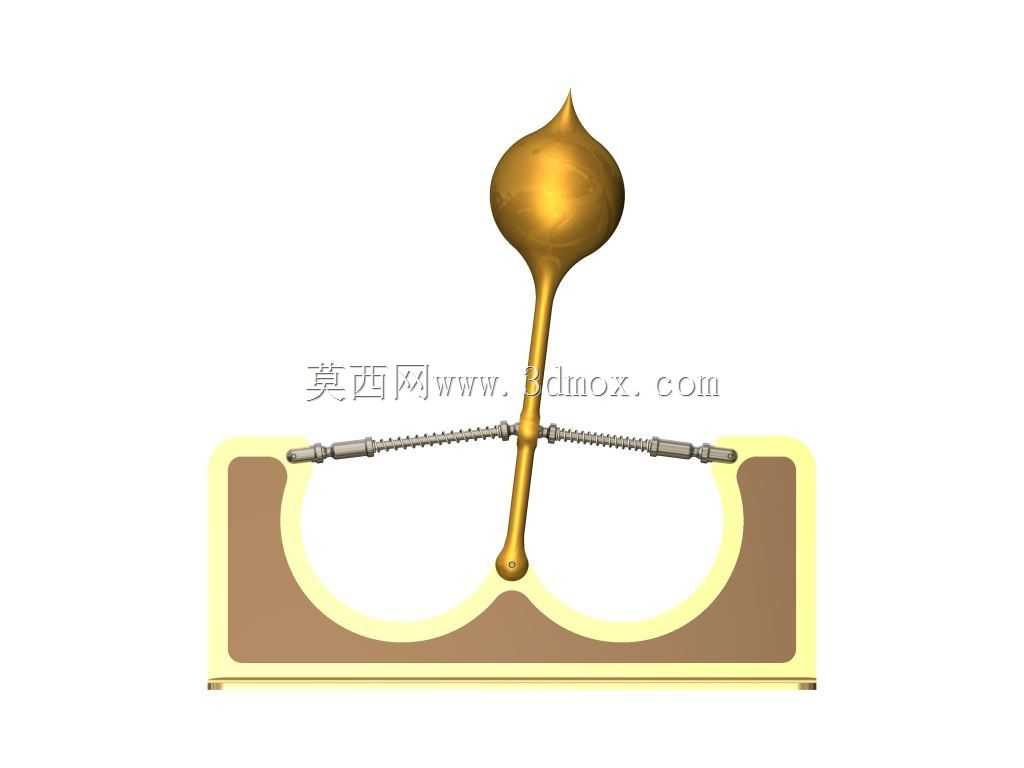

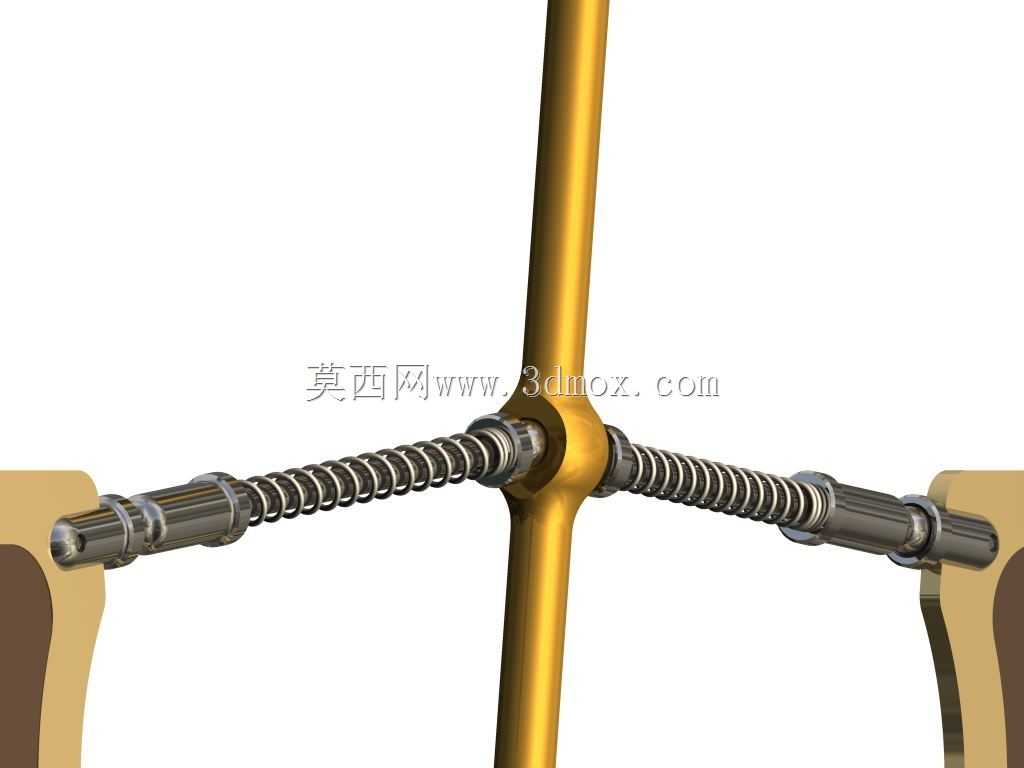

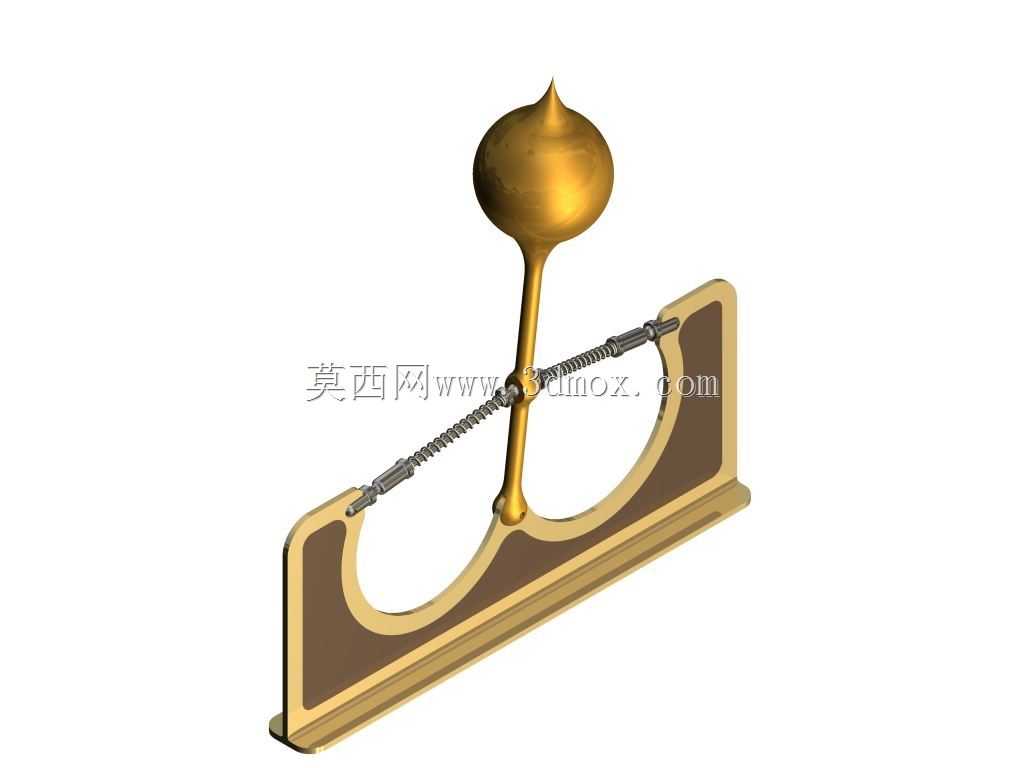

该倒立摆结构的节拍装置，核心依托弹簧力与重力的力矩平衡实现自激摆动，无需额外动力输入即可维持稳定的往复运动，常被用作物理教学演示教具、机械振动原理实验载体，也可作为小型节拍发生元件嵌入需要固定频率往复动作的轻载自动化工位中，为需要稳定节拍提示的装配、检测工序提供可视化的节奏参照。整套装置的安装底座为带弧形限位槽的板式结构，摆杆底部铰接在底座中心位置，两根拉伸弹簧对称布置在摆杆两侧，弹簧一端连接摆杆中下部，另一端固定在底座弧形槽的两端端点，初始装配时两侧弹簧保持同等预拉伸量，让摆杆在垂直位置处于不稳定平衡状态，只要给予微小初始倾角，摆杆就会在弹簧拉力与重力的共同作用下开始往复摆动。设计过程中需要重点匹配弹簧刚度、摆杆顶端配重质量、铰接点阻尼三个核心参数：弹簧刚度过大则摆杆摆动行程过短，刚度过小则无法提供足够回复力矩导致摆杆停摆；顶端配重的质心高度直接决定摆动周期，配重位置越高摆动周期越长，可通过调整配重上下位置适配不同节拍需求；铰接位置的摩擦阻尼需要控制在合理区间，阻尼过大会快速消耗摆动能量导致摆幅快速衰减，阻尼过小则会让摆幅超出弧形槽的限位范围出现硬碰撞。底座的弧形限位槽除了作为弹簧的固定基座，同时承担摆杆的极限摆角限位功能，槽的圆弧半径与弹簧安装长度匹配，保证摆杆摆动到极限位置时弹簧不会出现过拉失效，整套装置的安装边界为矩形板式底座，可直接通过螺栓固定在工作台面或实验台架上，不需要额外的配套安装支架。结构建模时需要重点验证摆杆摆动全行程内的弹簧伸缩量变化，避免弹簧在极限位置出现弯曲失稳，同时要核算铰接点的受力情况，保证铰接销轴的剪切强度满足长期往复摆动的载荷要求，动态仿真过程中可通过调整铰接副的摩擦系数模拟实际工况下的阻尼效果，观察摆幅衰减规律，匹配实际使用场景下的节拍维持时长需求。
