基于iLogic的参数化框架装配结构设计

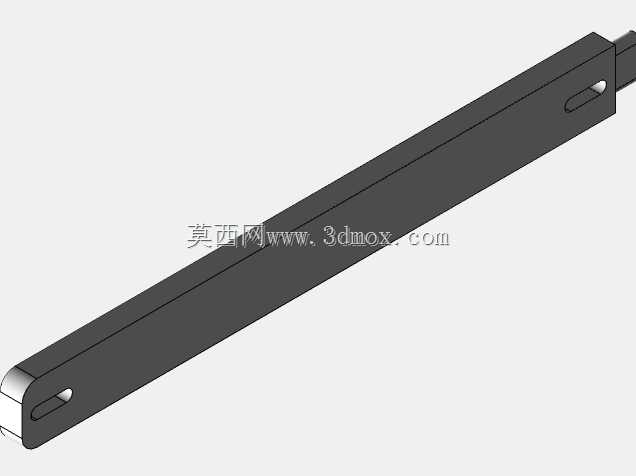

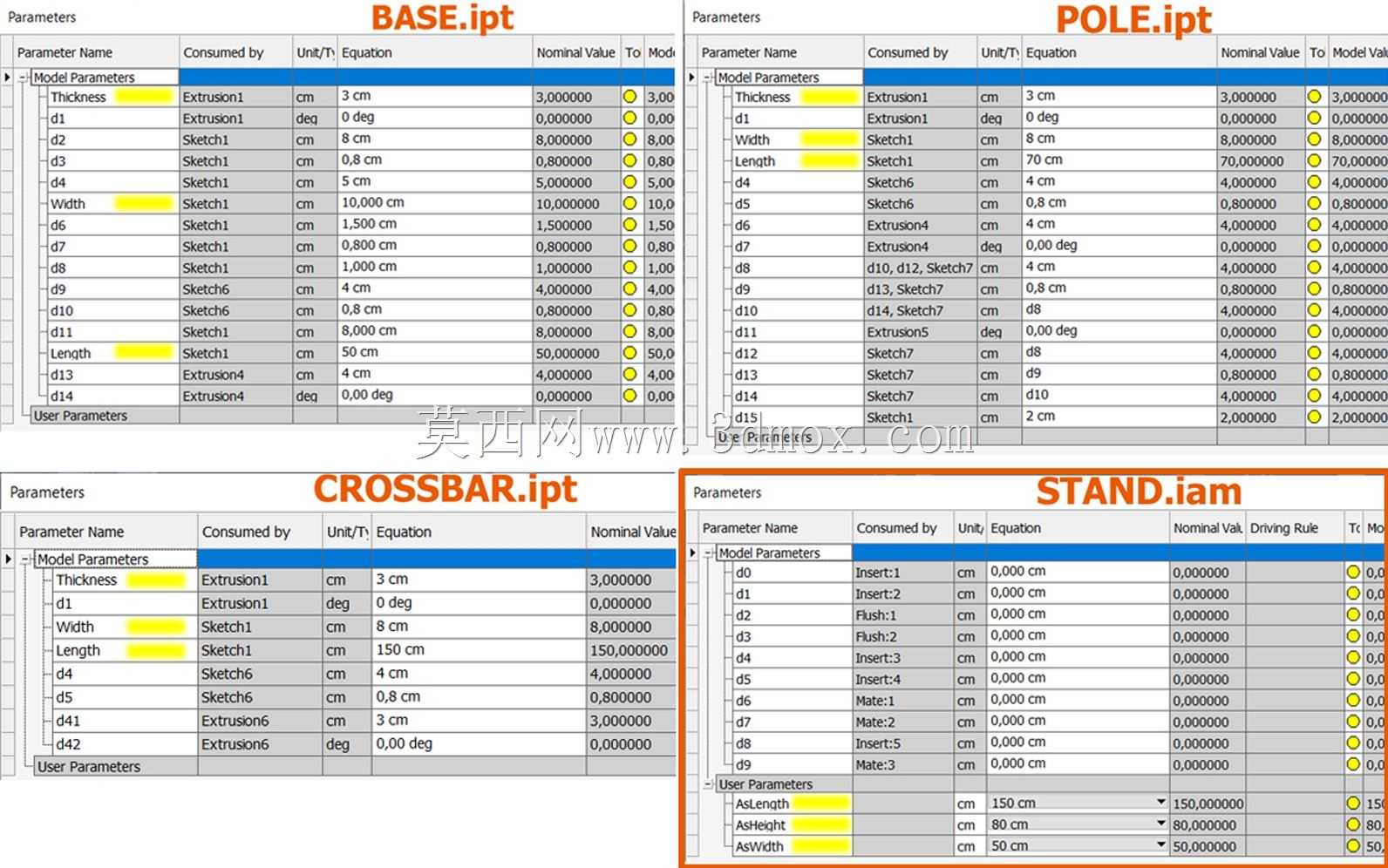

　　这类参数化框架装配结构，在非标自动化设备机架、小型工作台支撑、物料周转架的快速设计场景中应用十分广泛，很多中小设备厂商在做定制化项目时，经常需要根据现场安装空间、承载需求快速调整框架的长宽高尺寸，传统建模方式每次改尺寸都要重新调整配合、重新裁切型材长度，效率极低，还容易出现配合错误。这套装配结构的核心设计思路是依托参数化规则，将框架的长度、宽度、高度三个核心尺寸作为驱动变量，把组成框架的立柱、横梁、底部支撑脚等所有构件的尺寸、装配约束都和这三个变量做关联绑定，当调整对应方向的参数时，所有相关构件会自动更新长度、自动适配装配位置，不需要人工逐个修改零件尺寸、重新添加配合关系。从结构本身来看，这套框架采用的是型材类构件拼接的形式，

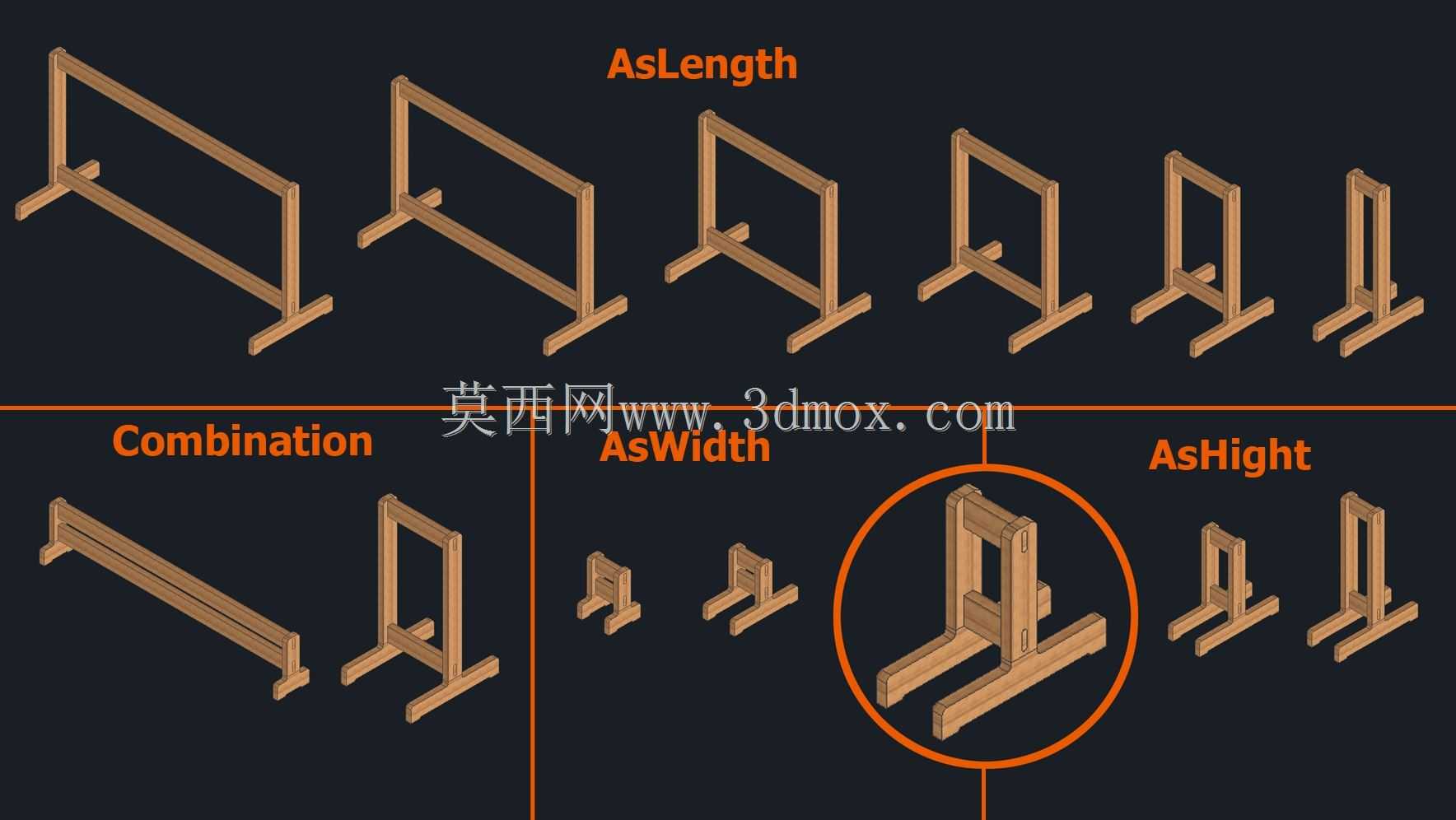

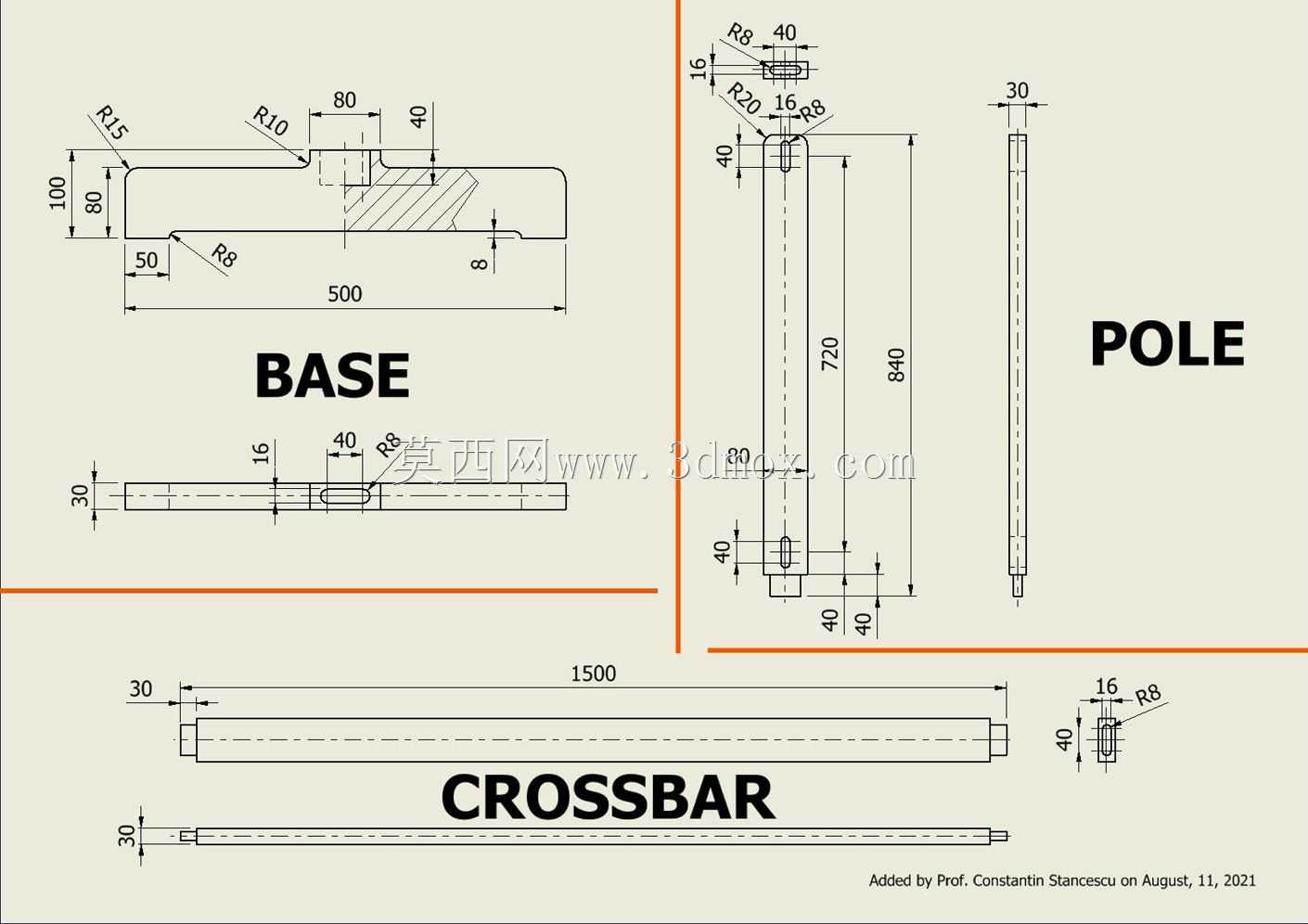

　　底部设置带延伸段的支撑脚，保证放置时的稳定性，上部的围合框架可以根据需求安装挡板、台面或者其他功能组件，不同的尺寸变体可以适配不同的使用场景：当长度方向参数拉到最大时，可以作为长条形物料的放置架，适配生产线旁的工件暂存需求；当宽度、高度参数调整到较小值时，可以作为小型设备的支撑台，适配桌面级加工设备的安装需求；当三个方向尺寸均衡调整时，也可以作为模块化的防护栏基础框架，配合防护板实现设备区域的安全隔离。在设计过程中，需要提前梳理清楚每个构件的尺寸关联逻辑，比如横梁的长度要对应框架的长度或宽度方向的内空/外廓尺寸，立柱的长度要对应框架的高度尺寸减去上下横梁的型材截面高度，支撑脚的延伸长度要根据整体框架的高宽比做匹配，

　　避免框架过高时出现支撑不稳的倾覆风险，同时所有构件的装配约束要采用完全关联的配合方式，不能出现固定约束或者写死的尺寸值，保证参数调整时整个装配不会出现报错、构件错位的问题。另外，这套参数化装配的设计逻辑也可以复用到其他类似的型材框架、焊接机架的设计中，只需要替换对应的构件截面参数、调整关联规则，就能快速生成不同规格的框架结构，能大幅减少非标设计中的重复建模工作量，尤其是在多规格同结构的系列化产品设计中，这种参数化驱动的装配方式可以把原来需要数小时的改型工作压缩到几分钟内完成，还能避免人工改尺寸时出现的漏改、错配问题，提升设计输出的准确率。实际应用中，还要结合安装边界的限制来调整参数，比如现场安装位置有地面凸起、墙面管线遮挡时，只需要调整对应方向的尺寸参数，就能快速生成适配现场空间的框架结构，不需要重新搭建整个装配模型，对于经常做现场定制项目的结构工程师来说，这类参数化装配模板能有效提升现场方案调整的响应速度。
