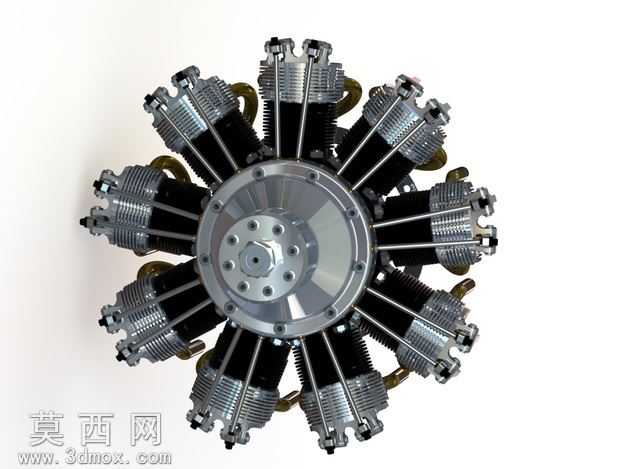

九缸星型径向航空活塞发动机结构模型

该作品为九缸星型径向活塞发动机的高精度三维建模成果，整体采用圆周均布的星型布局设计，九个气缸围绕中心曲轴箱呈放射状均匀排布，还原了经典航空星型发动机的经典构型。建模过程中严格遵循真实径向发动机的结构比例，对核心部件进行了精细化的特征构建：中心曲轴箱部分采用多层台阶式的装配结构设计，还原了端盖连接螺栓孔、中心输出轴定位孔、曲轴安装腔体等细节特征，螺栓孔按照圆周阵列规律排布，完全匹配真实机械装配的设计逻辑。每个独立气缸单元都完整还原了散热鳍片组、气缸头、气门组件、安装固定座的结构，散热鳍片采用等间距环形阵列的建模方式，精准还原了风冷发动机散热结构的形态特征，气缸与中心曲轴箱的连接部位做了贴合的安装面设计，保证各部件装配关系的合理性。模型材质渲染阶段，针对不同部件的材质特性做了区分设置：曲轴箱与气缸散热部分采用抛光金属铝材质，调整了金属粗糙度与反射参数，还原航空发动机铝合金部件的金属质感；气缸中段采用黑色耐高温涂层材质，模拟发动机缸体的高温防护层外观；连接管路与固定小部件采用深色金属材质，区分不同功能部件的视觉差异。设计过程中重点还原了星型发动机的空间布局逻辑，保证九个气缸的中心轴线精准交汇于曲轴中心，各气缸的安装角度误差控制在建模精度允许的范围内，同时还原了发动机外部的管路、固定吊耳等附属结构，完整呈现这类经典航空动力装置的机械美感，模型可用于发动机结构教学、机械原理演示、相关动力装置的设计参考等场景，清晰展现了星型径向发动机紧凑的结构特点与多缸圆周排布的设计优势。
