山地车适配eBike减速电动马达结构设计

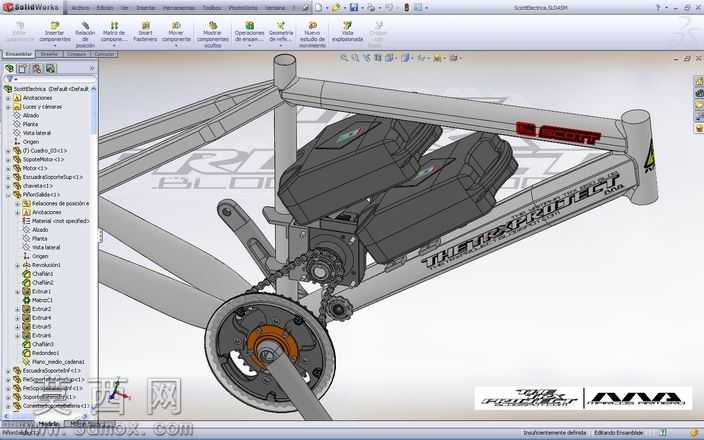

本模型为适配山地车改装场景的eBike电动马达三维设计，建模过程中严格遵循电动自行车动力单元的实际装配逻辑，先完成核心动力输出轴的参数化建模，确保轴径、键槽尺寸与山地车中轴传动系统的适配精度，再围绕输出轴搭建行星减速结构的内齿圈、行星轮、太阳轮组件，每一处啮合齿面都做了公差预留设计，保证虚拟装配时无干涉问题。马达主体外壳采用方形法兰安装结构设计，法兰面预留三个定位销孔，对应山地车车架的安装点位，建模时对销孔的同轴度、法兰面的平面度做了几何约束，还原实际安装的定位精度要求。外壳侧面设计了集成式接线控制模块，模块上设置拨档开关与接线端子结构，还原实车的动力档位切换与线路接驳功能，建模时对开关的按压行程、端子的接线空间都做了细节还原，保证结构的合理性。渲染阶段采用哑光黑工程塑料作为外壳主体材质，输出轴与定位销采用抛光金属材质，接线模块的开关按键采用红色哑光树脂材质，通过材质区分清晰呈现马达的不同功能部件，光影渲染时采用45度侧光打光，突出法兰安装面、轴伸端、接线模块的结构层次，让马达的整体轮廓与细节结构清晰可辨。设计过程中充分考虑山地车使用场景的空间限制，将马达主体的轴向长度、径向直径控制在车架安装位的允许范围内，减速结构与动力腔体采用一体化集成设计，既保证减速增扭的动力输出需求，又尽可能压缩整体体积，避免与山地车的脚踏、链条等部件产生运动干涉，同时在马达外壳的边角处做了圆角过渡处理，既符合注塑成型的工艺要求，也避免安装使用过程中尖锐边角带来的安全隐患，整体模型完整还原了该款电动马达的装配结构、功能分区与安装适配特性，可用于eBike改装方案的结构验证、安装模拟与展示演示。
