本田NSR125摩托车离合器中心架结构模型

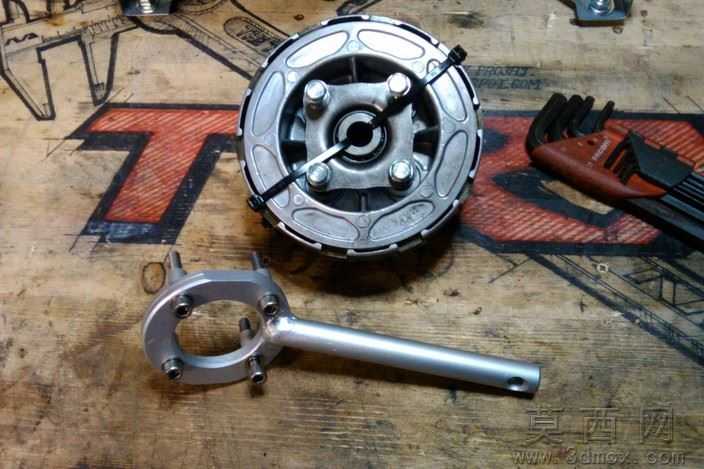

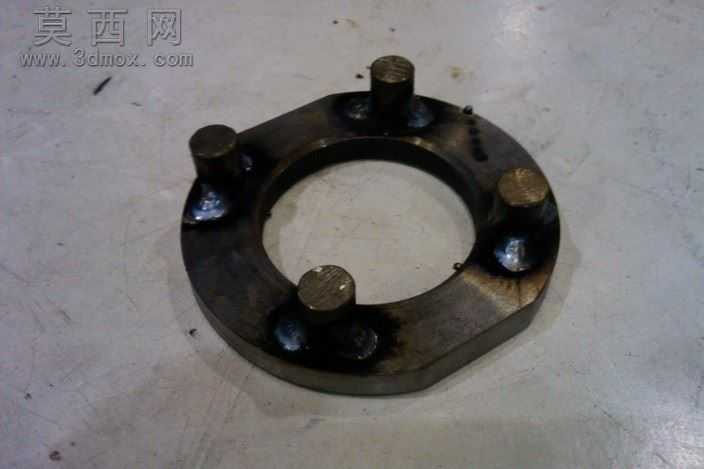

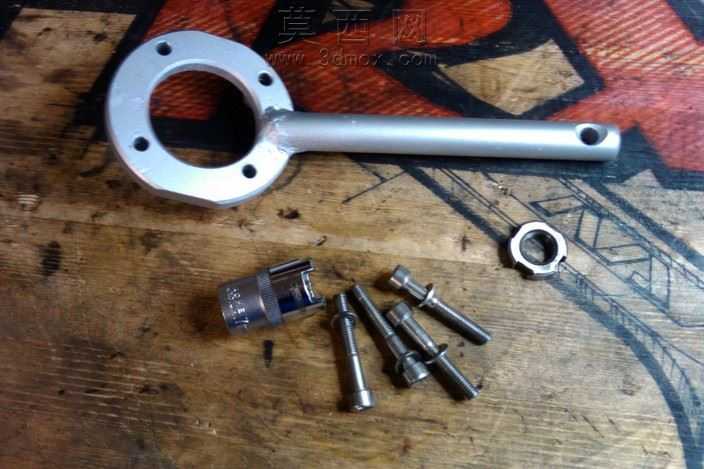

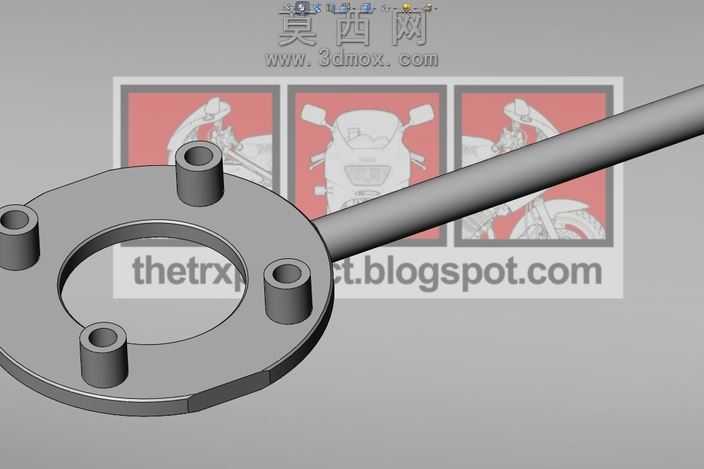

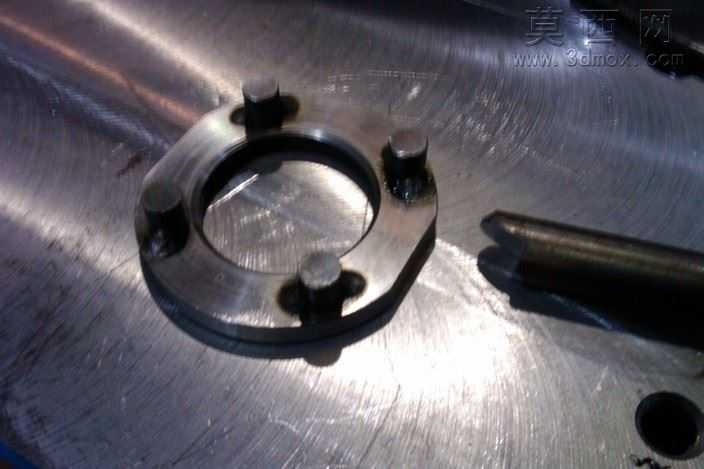

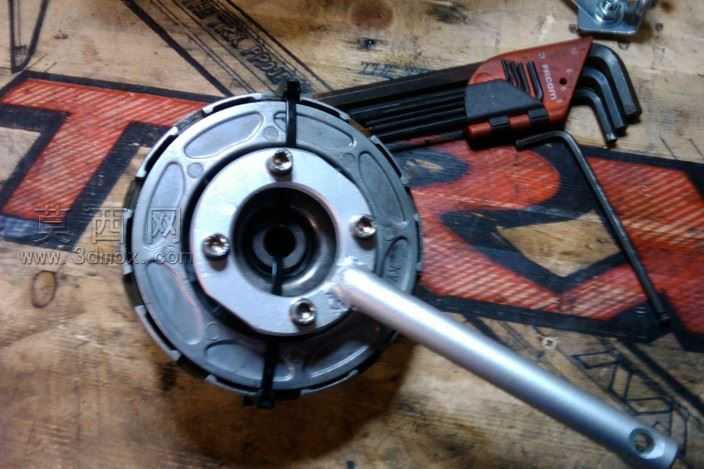

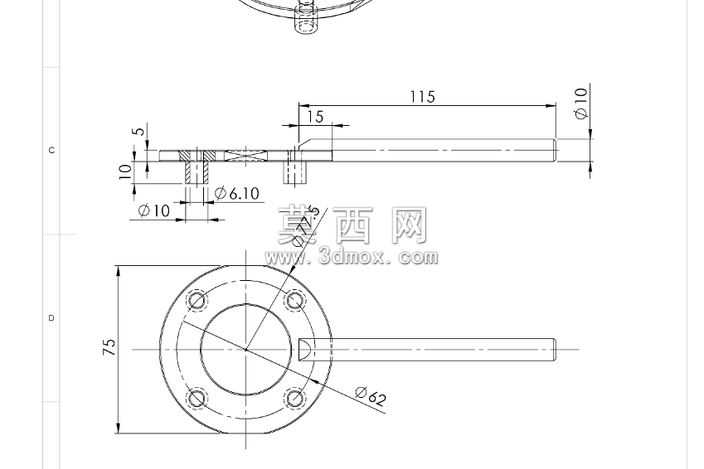

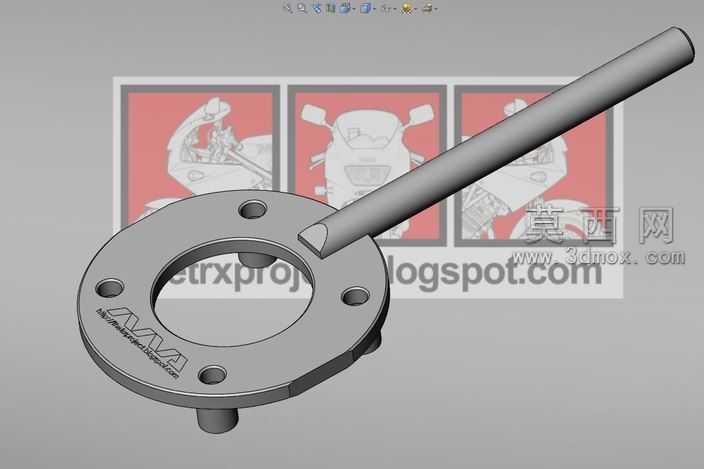

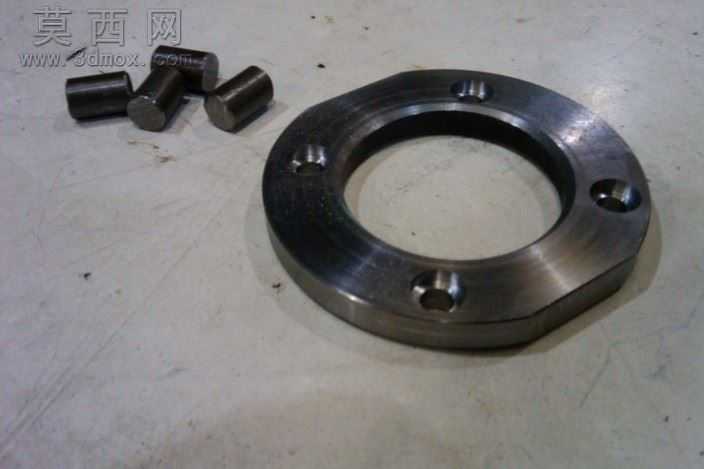

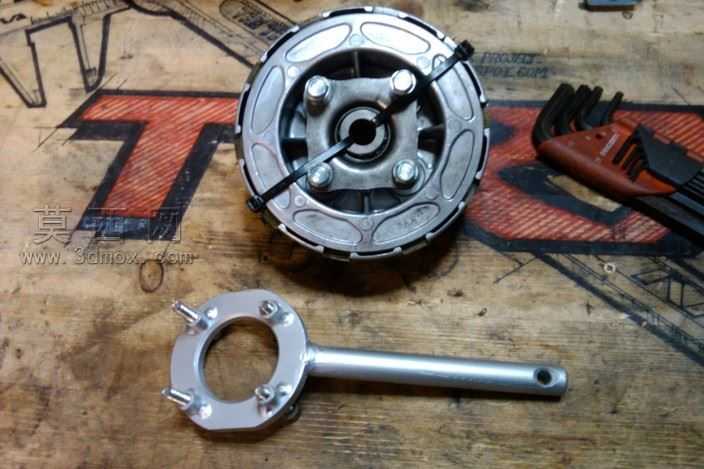

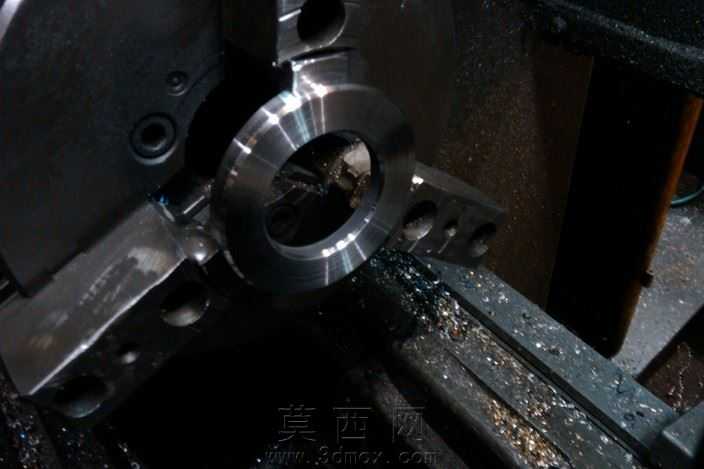

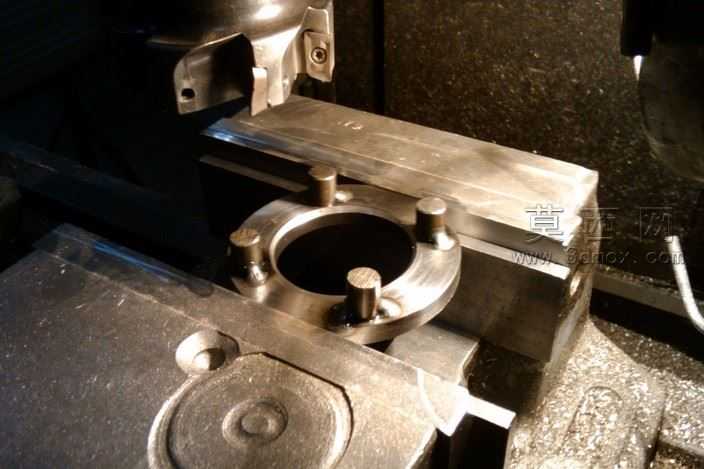

本模型为适配本田NSR125车型的离合器中心架三维结构，建模过程严格遵循实车零件的测绘尺寸，以保证装配适配性为核心设计目标。建模阶段首先通过逆向测绘获取实体零件的各部位尺寸参数，梳理中心架的功能结构：作为离合器总成的核心定位支撑部件，该零件需要承载离合器从动片的定位销轴、匹配离合器压盘的安装基准，同时保证与曲轴输出端的同轴度要求，因此建模时优先确定中心安装孔的基准轴线，以此为基准依次构建环形基体、三个均布的销轴安装凸台、侧边定位卡槽的结构特征，所有配合面的尺寸公差均按照摩托车传动部件的通用精度要求设置，保证虚拟装配时各部件无干涉。模型的结构细节还原完整：环形基体的壁厚根据实体零件的受力情况做对应设计，三个销轴凸台的高度、孔径完全匹配实车的定位销轴尺寸，凸台根部做了圆弧过渡处理以还原零件加工时的应力释放结构，侧边的定位卡槽尺寸与离合器壳体的限位结构完全适配，同时还原了零件表面的机加工纹理特征，金属材质参数调整为45号钢调质后的表面质感，还原了零件经过机加工后的金属哑光效果，边缘的倒角、毛刺细节也做了适度还原，保证渲染效果贴近真实加工零件的视觉状态。设计过程中重点考量了中心架的受力特性：作为离合器工作时传递扭矩的支撑部件，三个销轴凸台需要承受离合结合时的周向剪切力，因此建模时在凸台与环形基体的衔接处做了加强结构设计，同时保证整体重量控制在合理区间，避免增加离合器总成的转动惯量。模型可用于离合器总成的装配模拟、维修教学演示、改装方案验证等场景，所有特征均为可编辑参数，方便使用者根据实际需求调整尺寸、更改材质，适配不同的仿真或展示需求。
