手摇式3D打印耗材回收粉碎装置

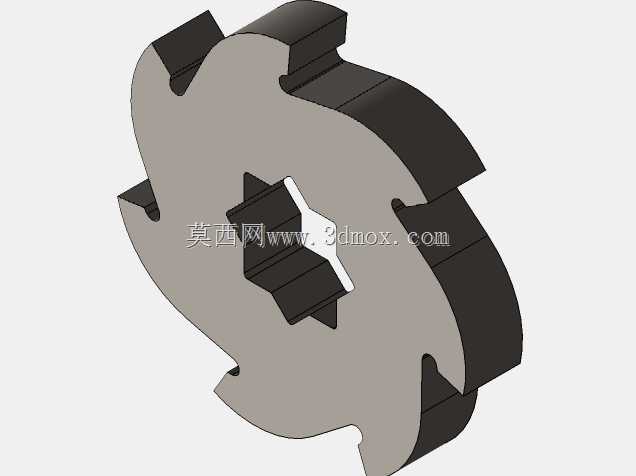

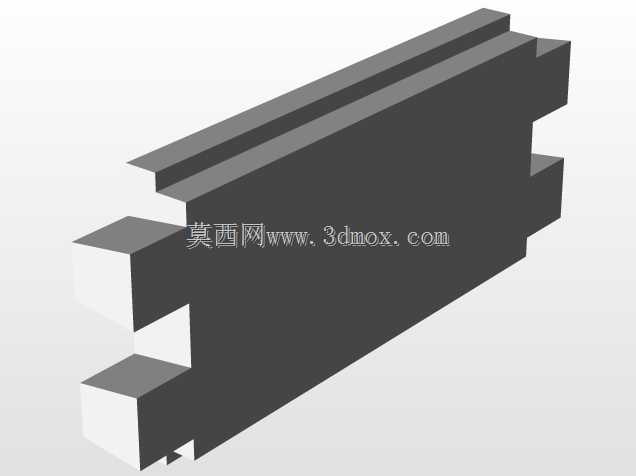

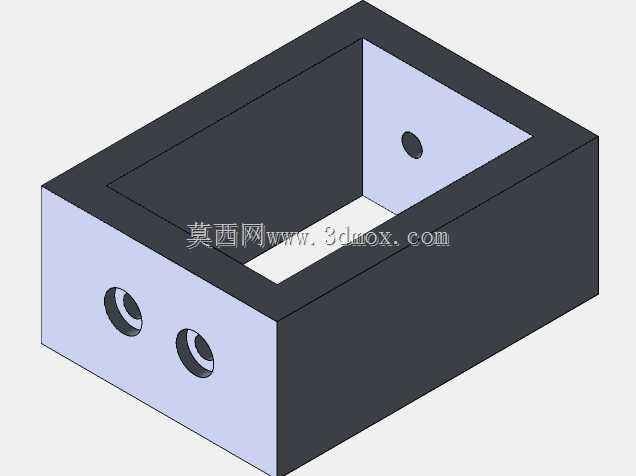

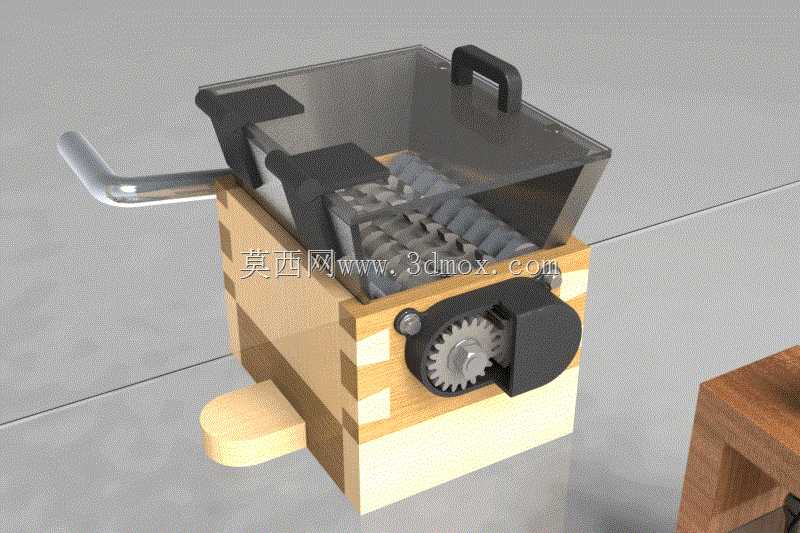

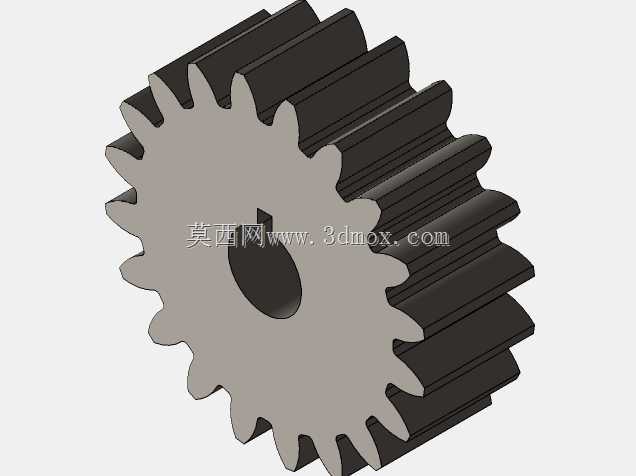

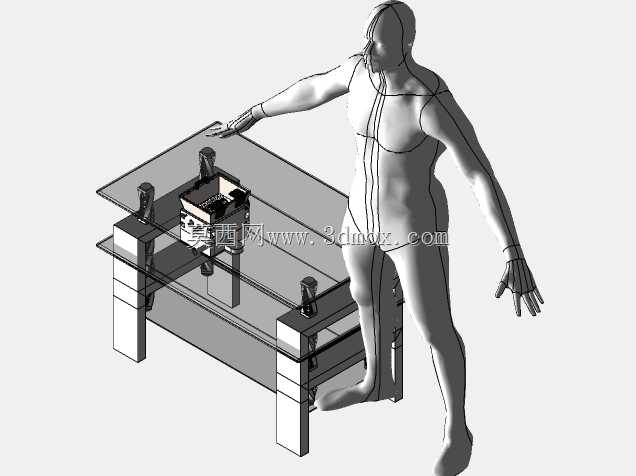

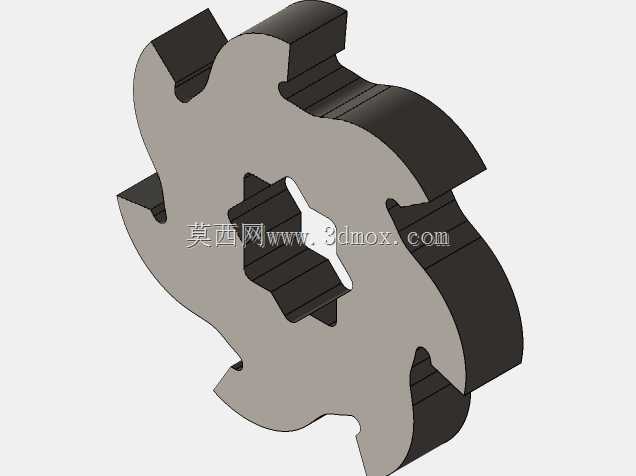

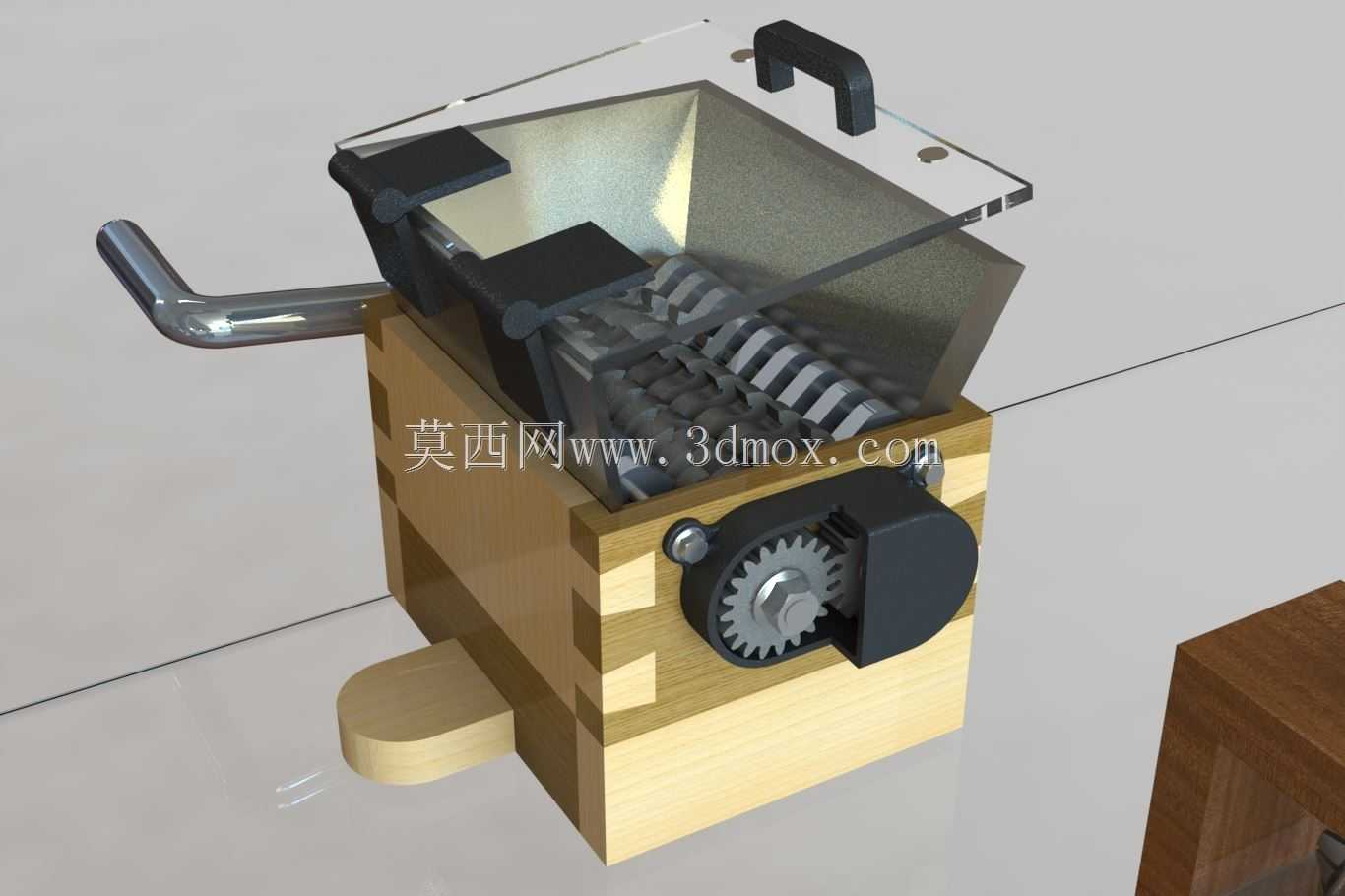

该装置主要面向桌面级3D打印场景的耗材回收环节，可将打印失败件、支撑废料、废弃打印件等硬质塑料碎块剪切破碎为均匀小颗粒，处理后的颗粒可经过后续挤出工序重新制成打印丝材，实现3D打印耗材的循环利用，有效降低3D打印的材料损耗成本，减少塑料废弃物排放，适配个人创客、小型工作室、校园创客空间等小规模3D打印作业场景的废料处理需求。装置采用纯手动手摇驱动结构，无需外接电源与气动动力源，整体结构紧凑，可直接放置于常规工作台面使用，无需额外固定安装，使用时仅需摇转侧置的金属摇柄即可驱动内部碎料机构运转，操作门槛低，无电气安全隐患，适合非工业场景下的小批量碎料作业。功能结构上，装置上部设置敞口式进料仓，仓体采用透明可视材质制作，作业过程中可直接观察内部碎料状态与进料余量，进料仓顶部配置便携提手，可快速开启仓体清理内部残留碎料或维护刀组；核心碎料单元采用平行双轴交错刀齿结构，刀齿采用高硬度金属材质制作，剪切刃口经过角度优化，可顺畅咬合ABS、PLA等常见3D打印塑料材质，避免卡料、打滑问题，破碎后的颗粒尺寸均匀，可直接适配后续耗材挤出设备的进料口径要求；传动部分采用外露式金属齿轮组传动，传动比经过匹配优化，摇转时手感顺畅省力，齿轮外侧设置防护端盖，避免操作时衣物、手指卷入传动结构，提升使用安全性；下部设置抽拉式集料仓，破碎完成的颗粒直接落入集料仓内，抽拉即可取出集料，无多余拆装步骤。设计思路上，整体采用模块化拼接结构，框架部分采用易加工的木质拼接结构，降低非核心结构的制作成本与加工难度，刀齿、传动齿轮、摇柄等受力磨损部件采用金属材质保证使用寿命，齿轮端盖、集料抽手、进料仓提手等结构件可直接通过3D打印制作，使用者可根据自身需求自行替换打印部件，实现装置的自我复制与维护；整体外形尺寸控制在桌面设备的合理边界内，长宽尺寸不超过普通A4纸张幅面，高度适配常规工作台操作高度，摇柄转动半径预留充足操作空间，安装使用时无需预留过大的周边安全距离，可灵活放置在工作台任意空闲位置使用，闲置时也可收纳于储物柜中，不占用过多作业空间。
