FSAE大学生方程式钢管赛车底盘结构

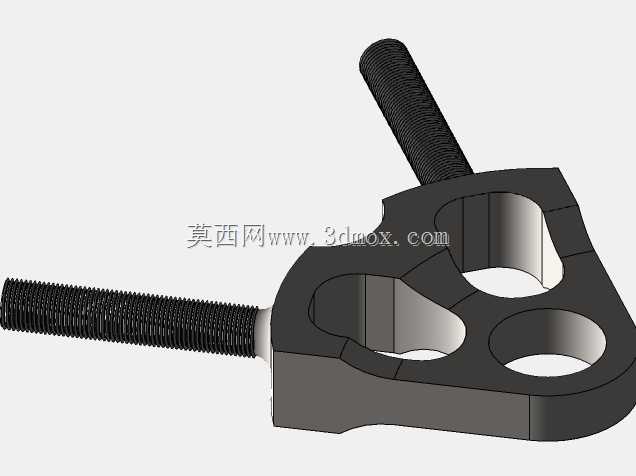

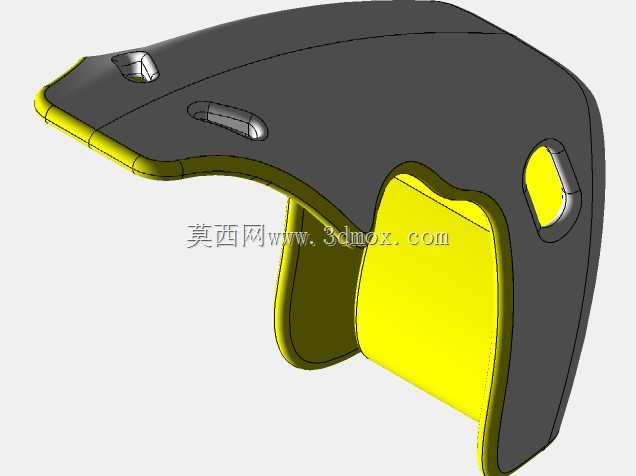

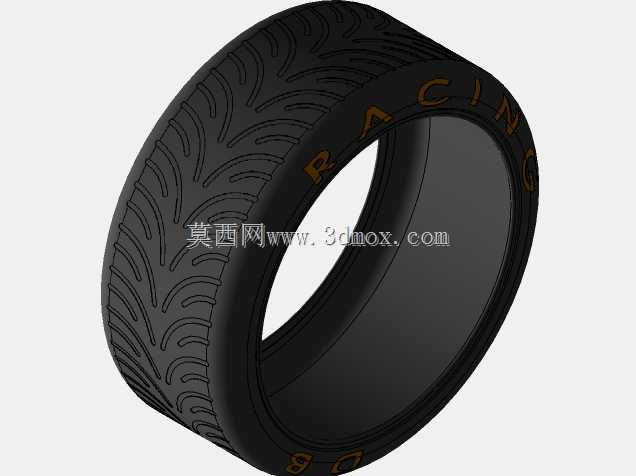

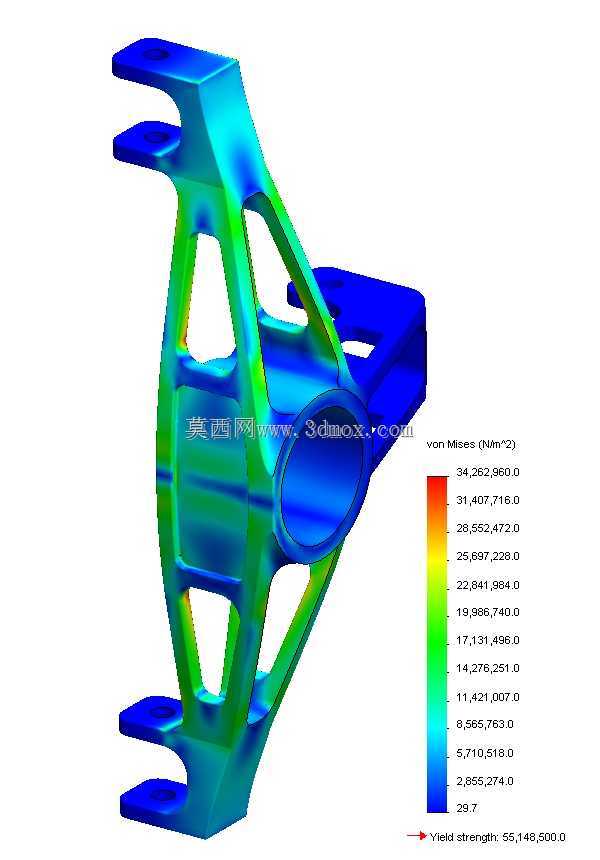

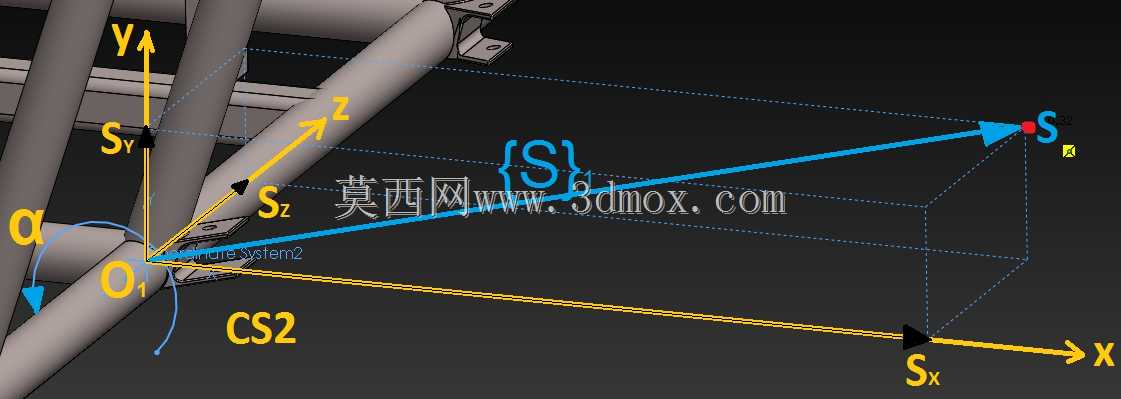

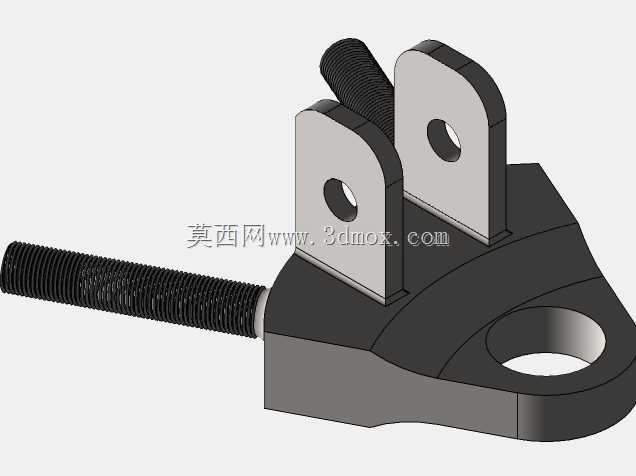

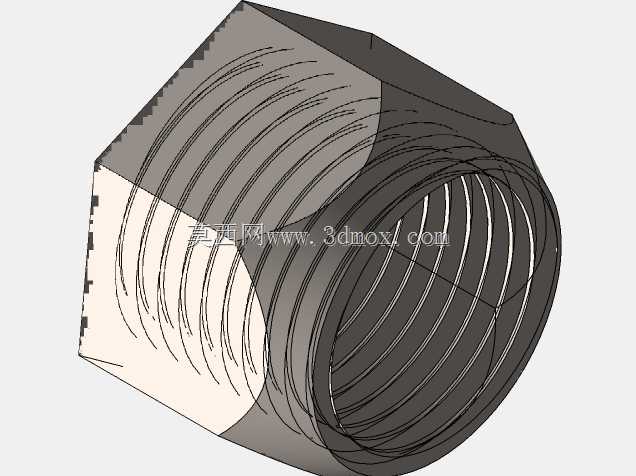

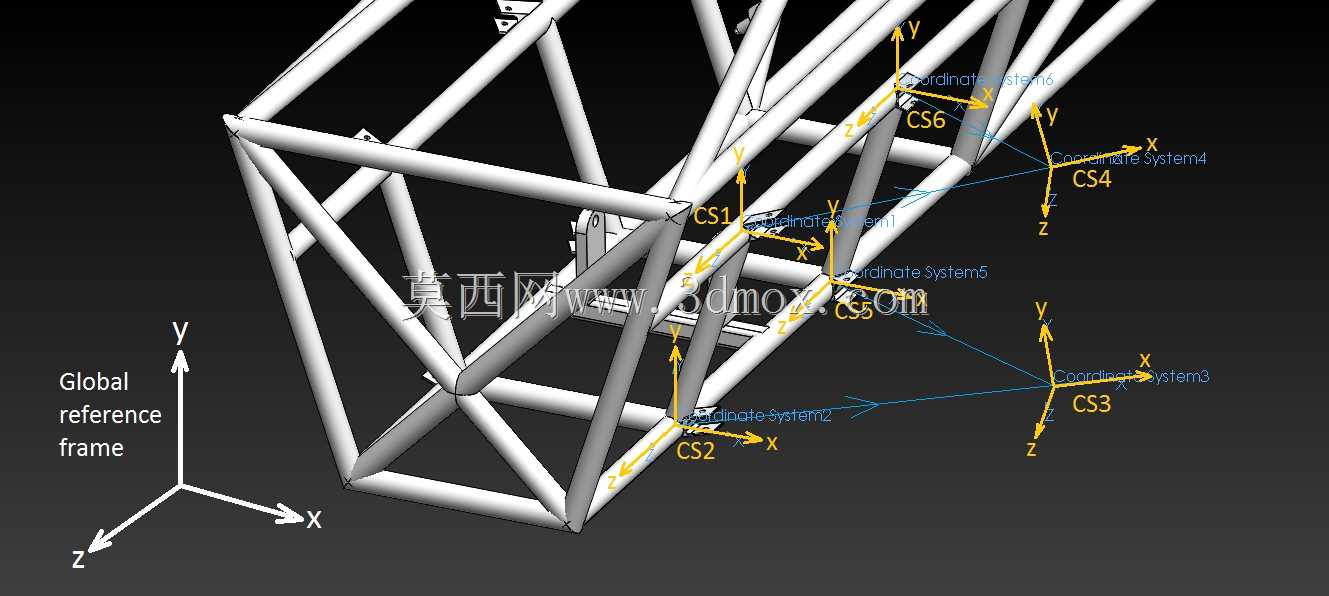

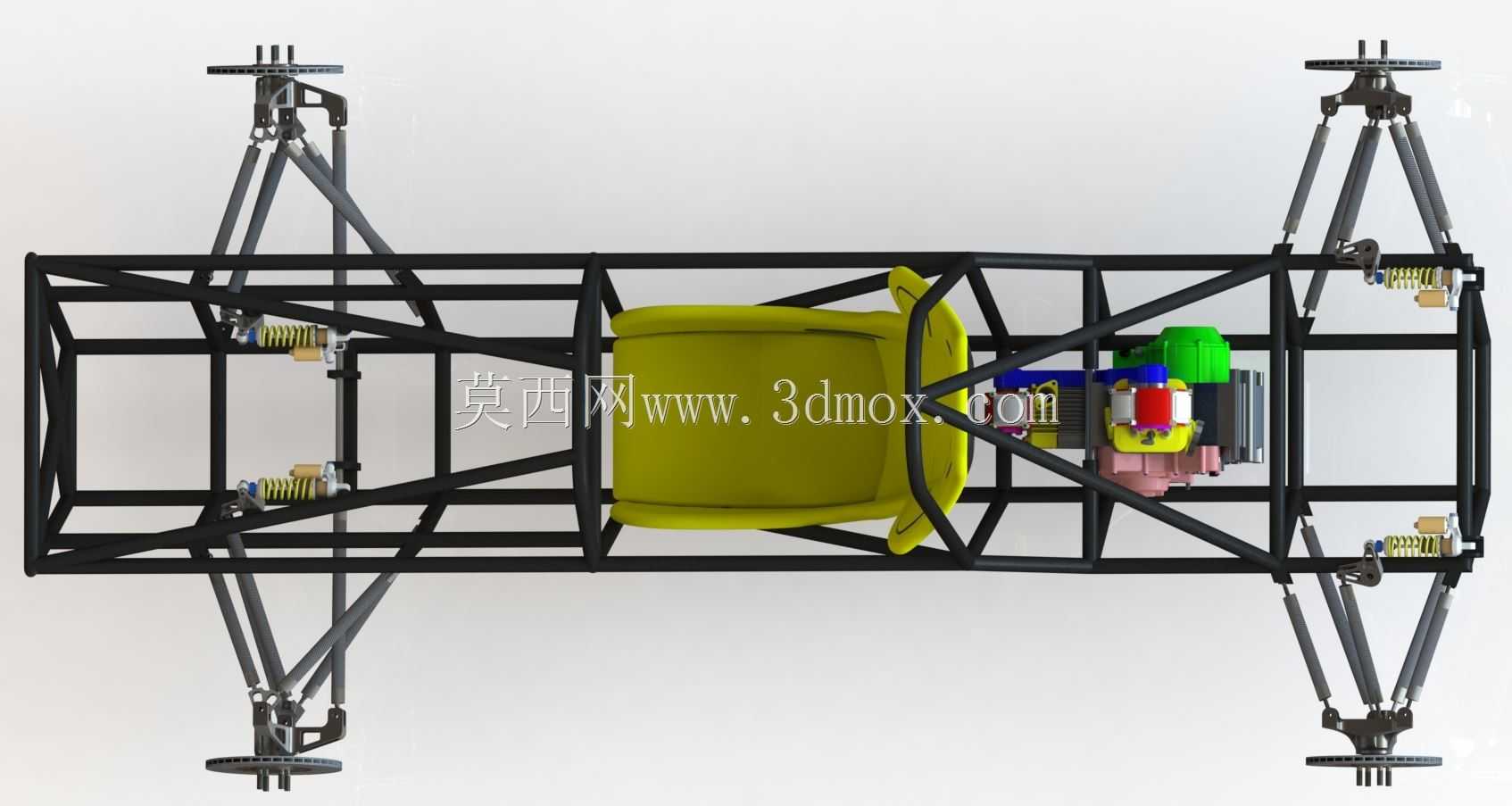

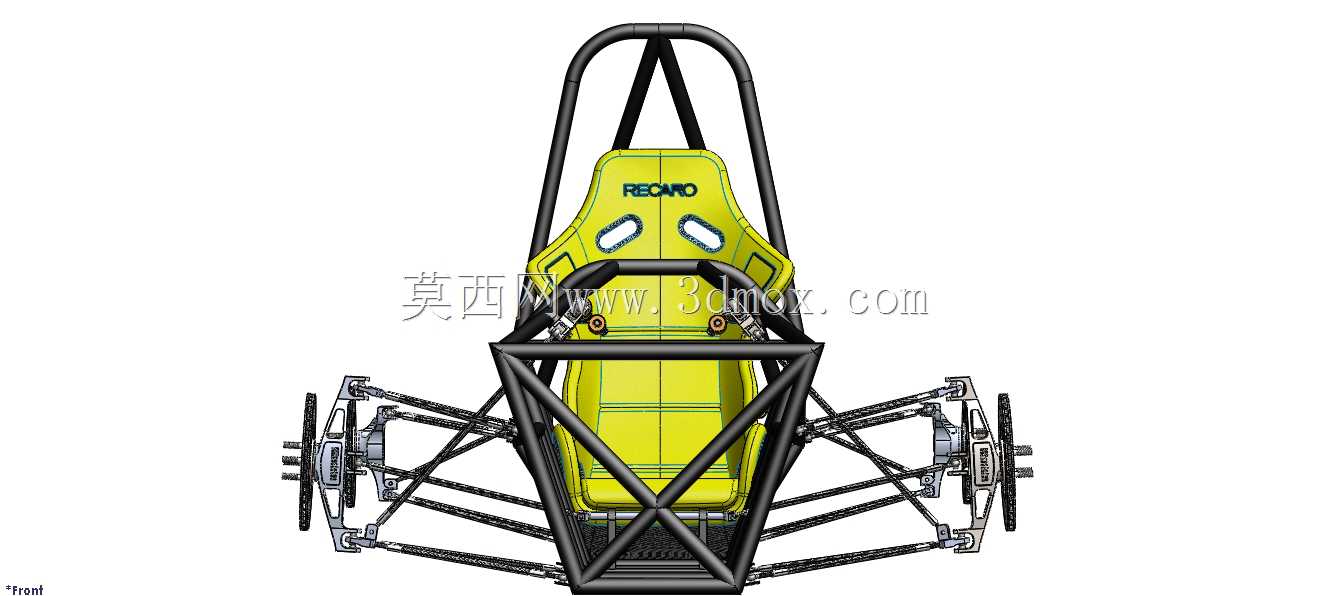

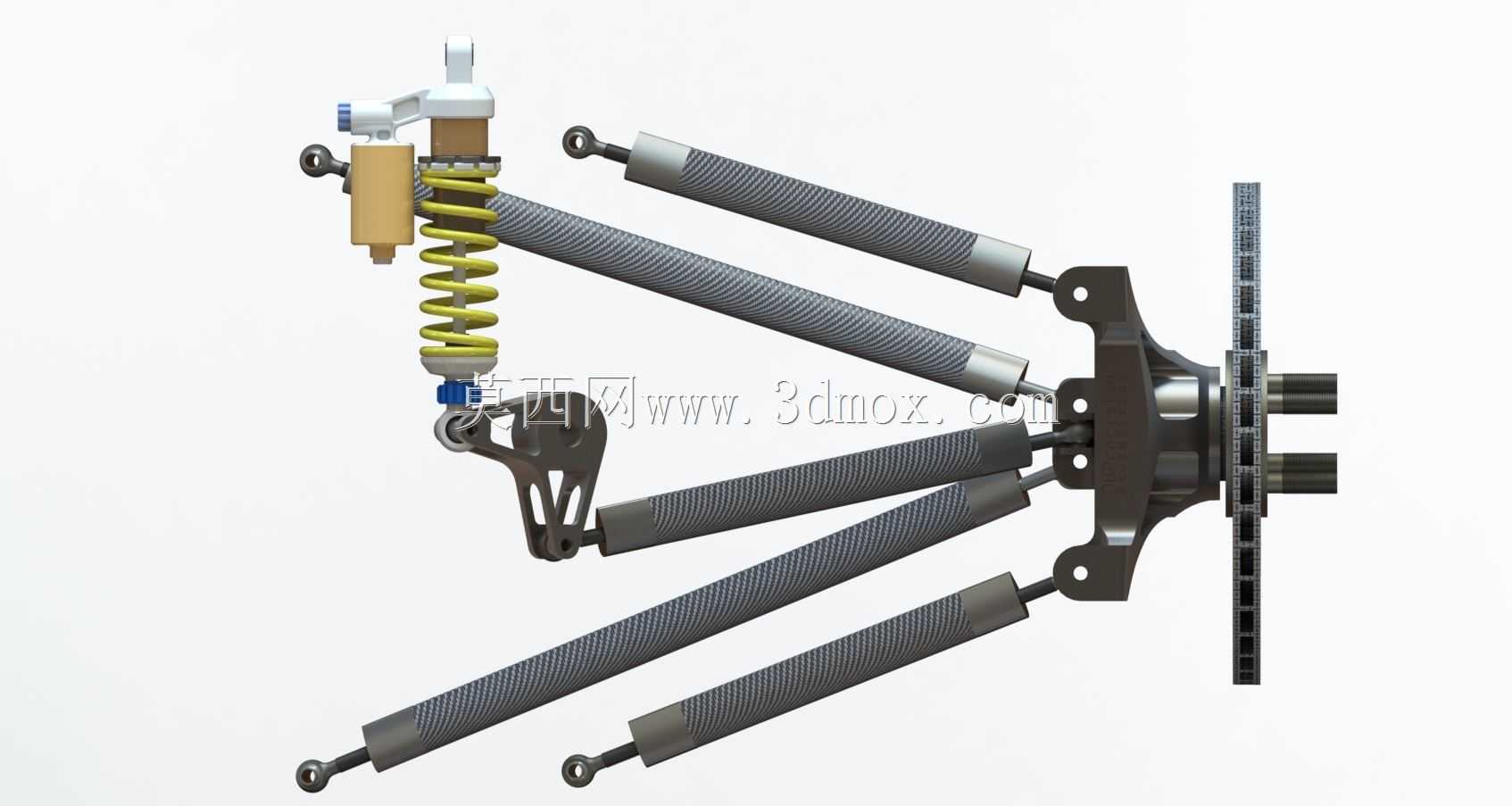

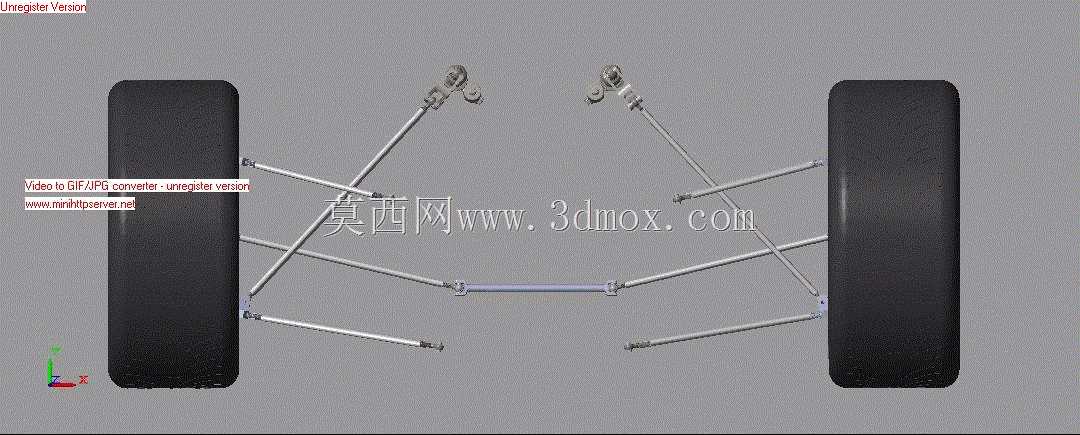

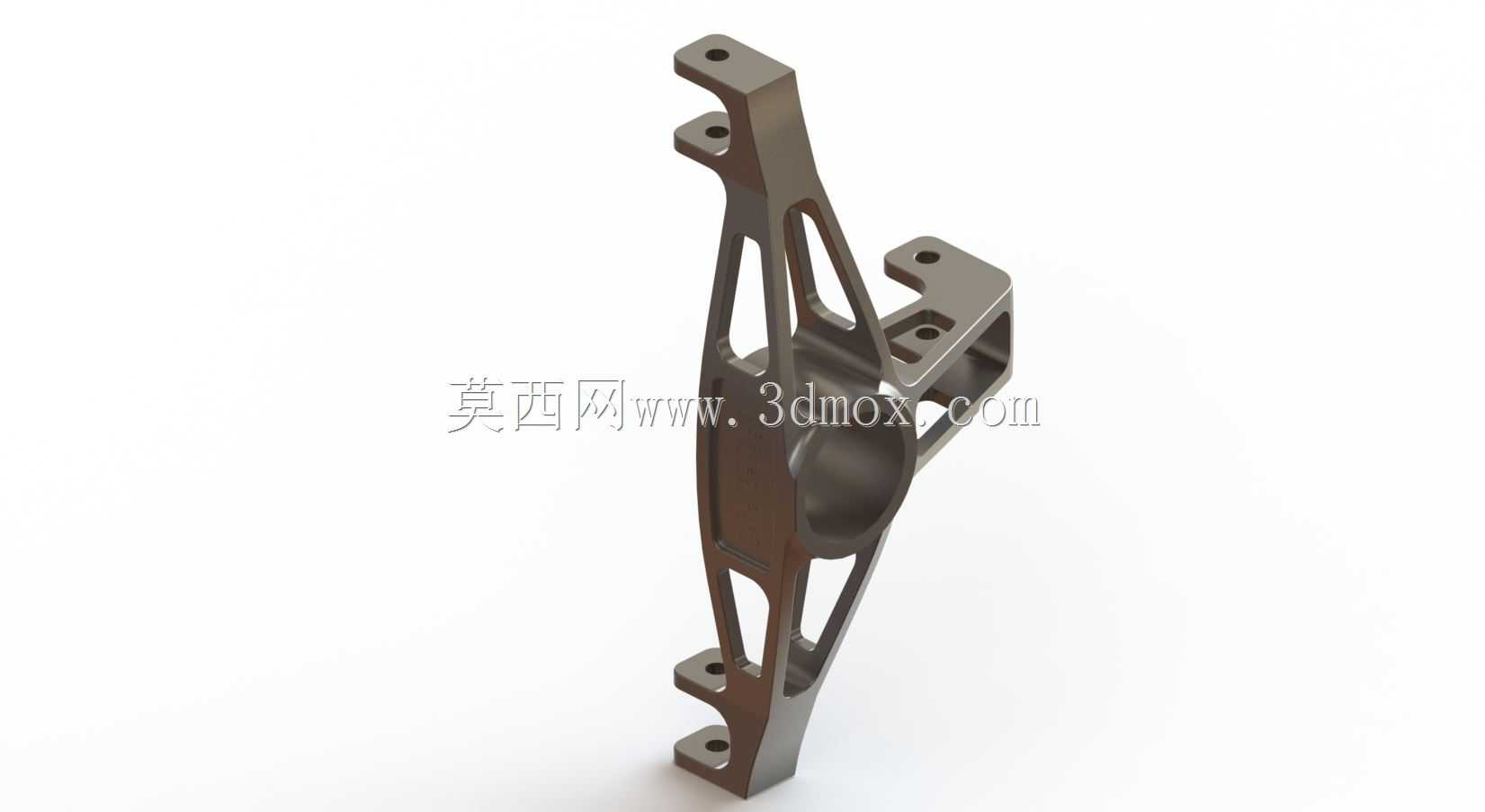

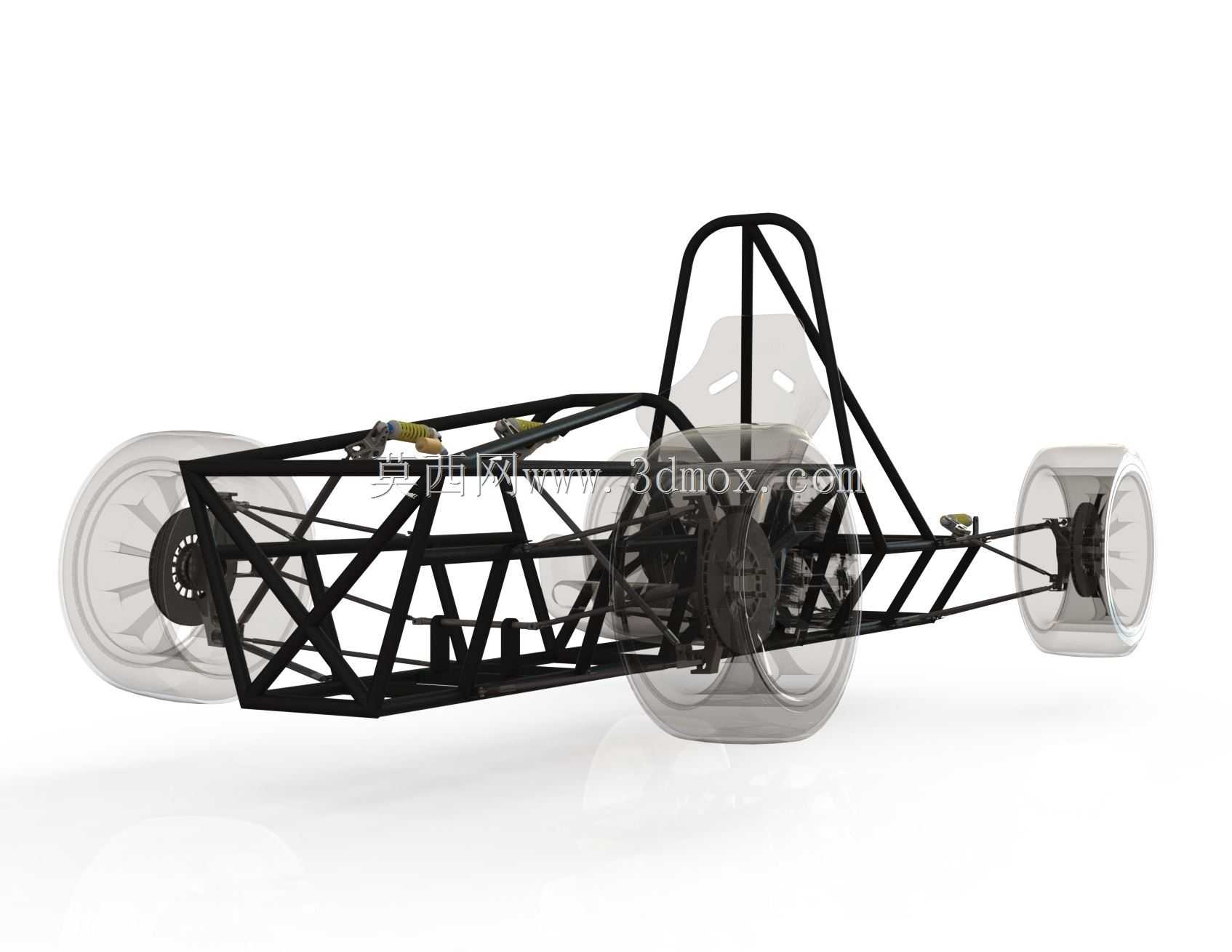

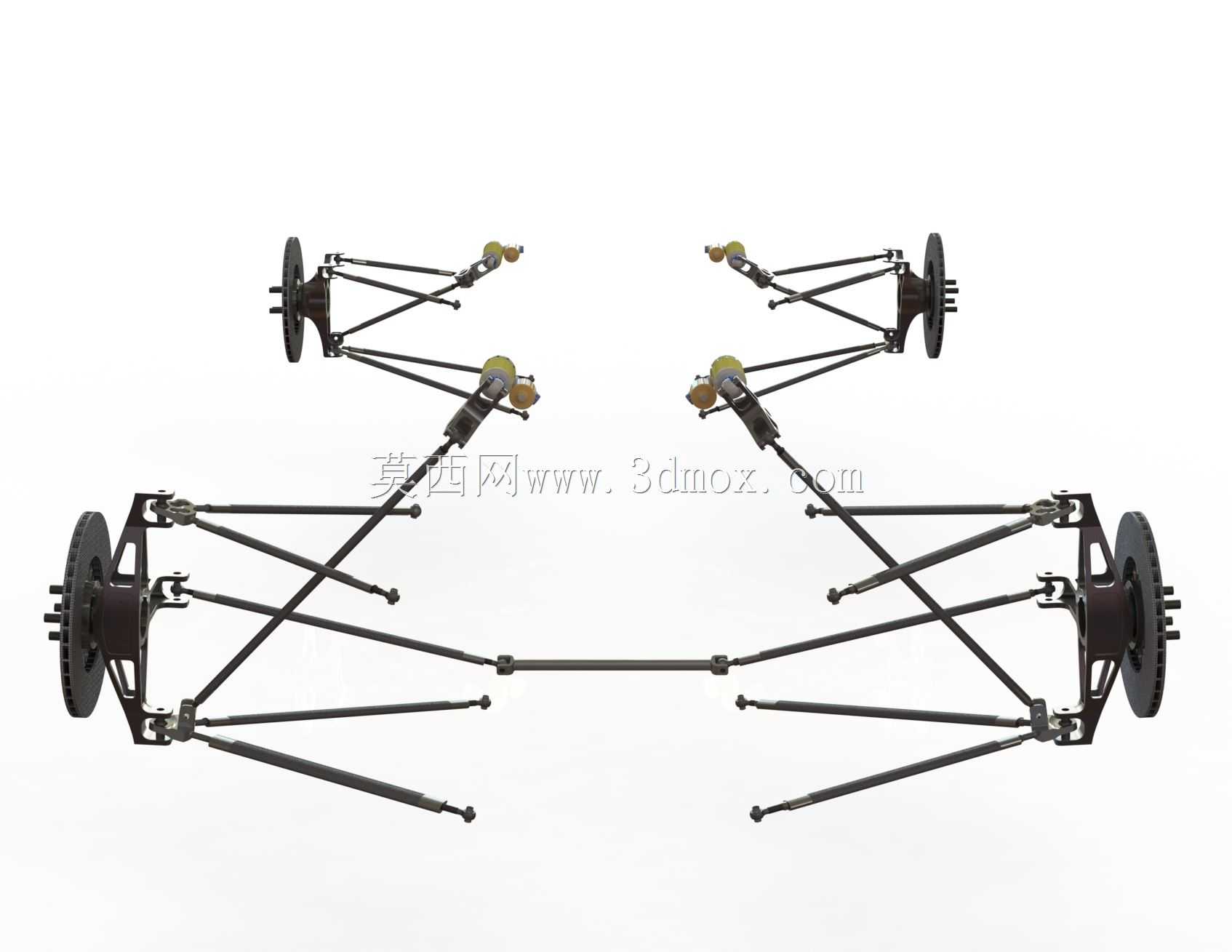

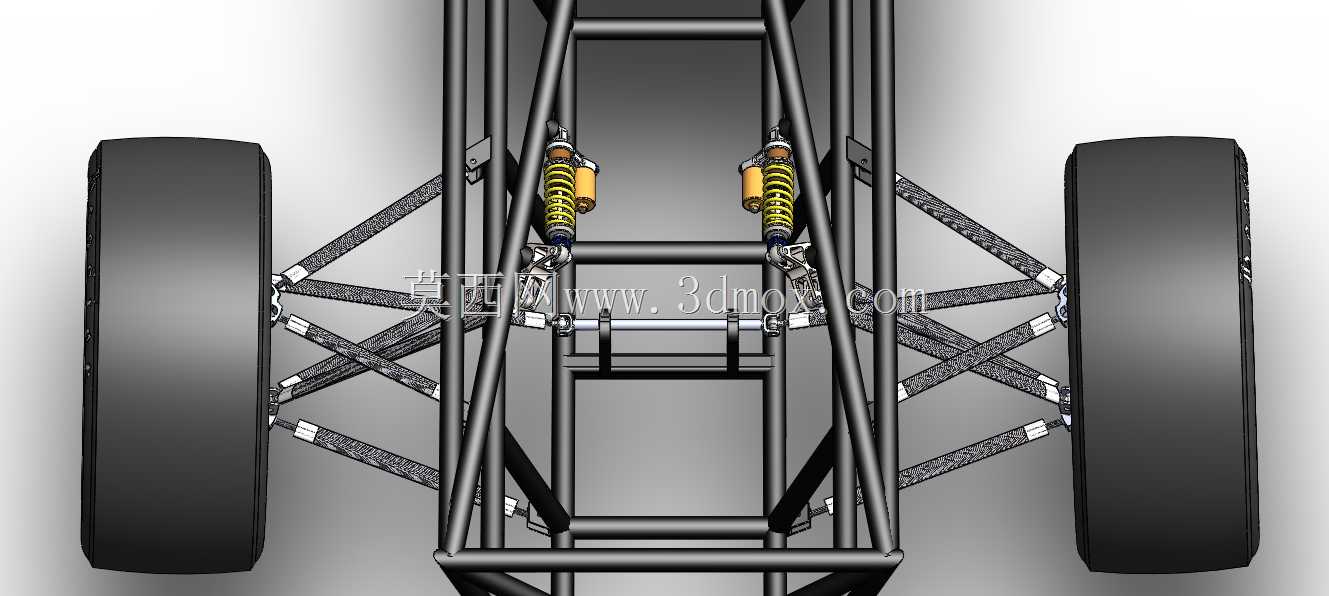

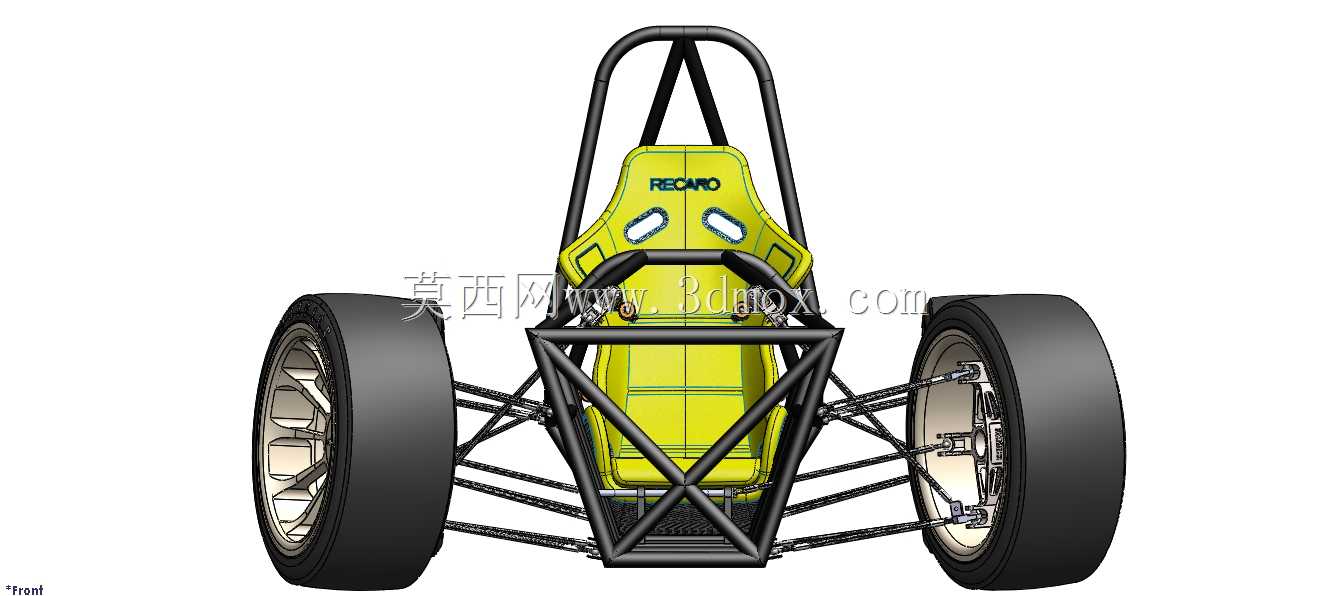

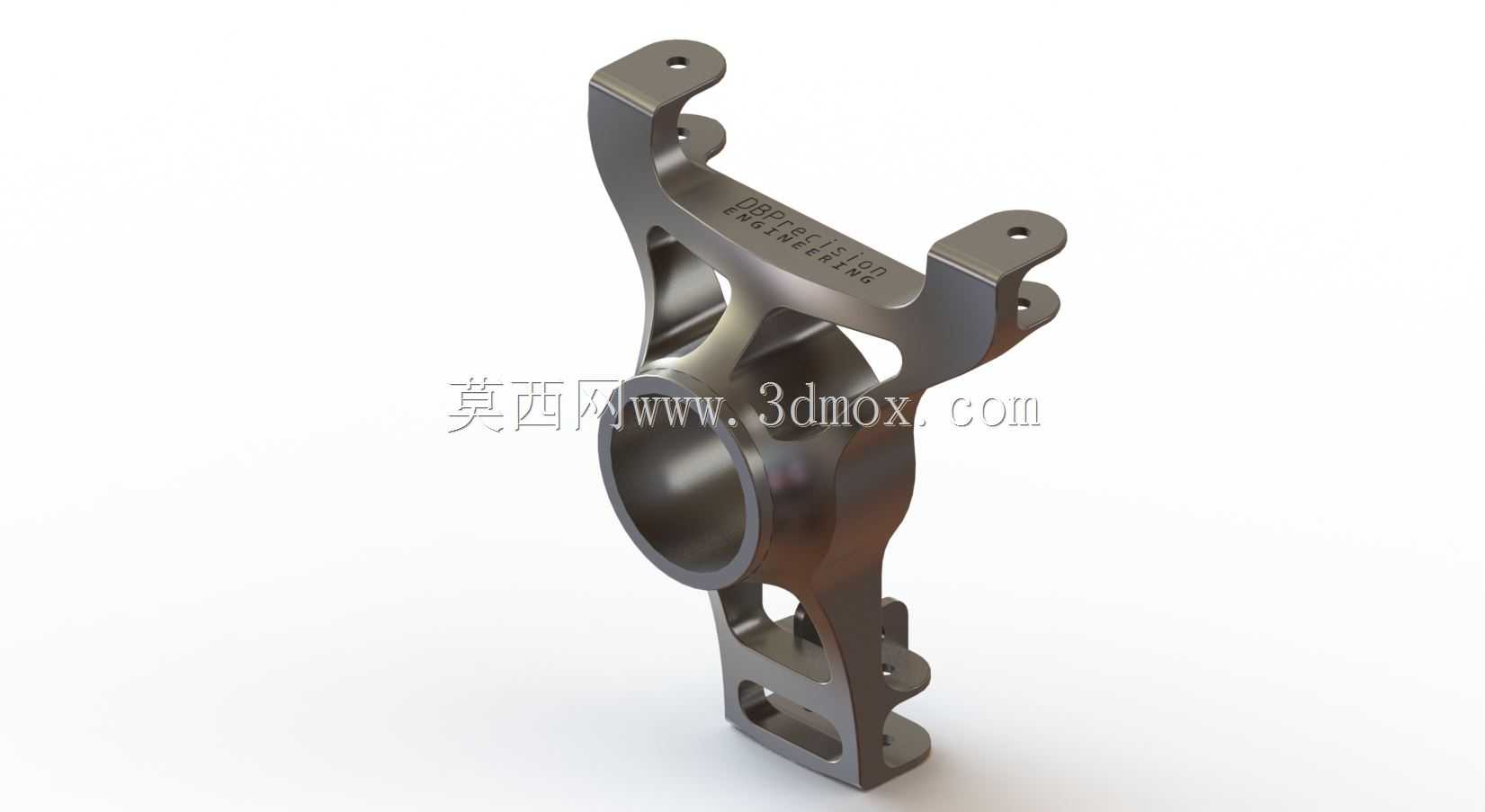

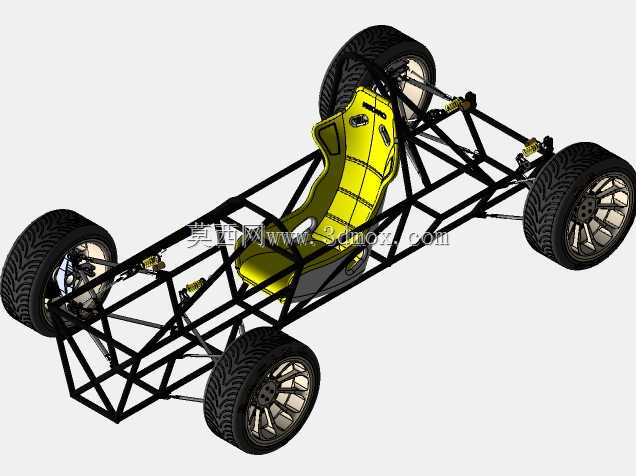

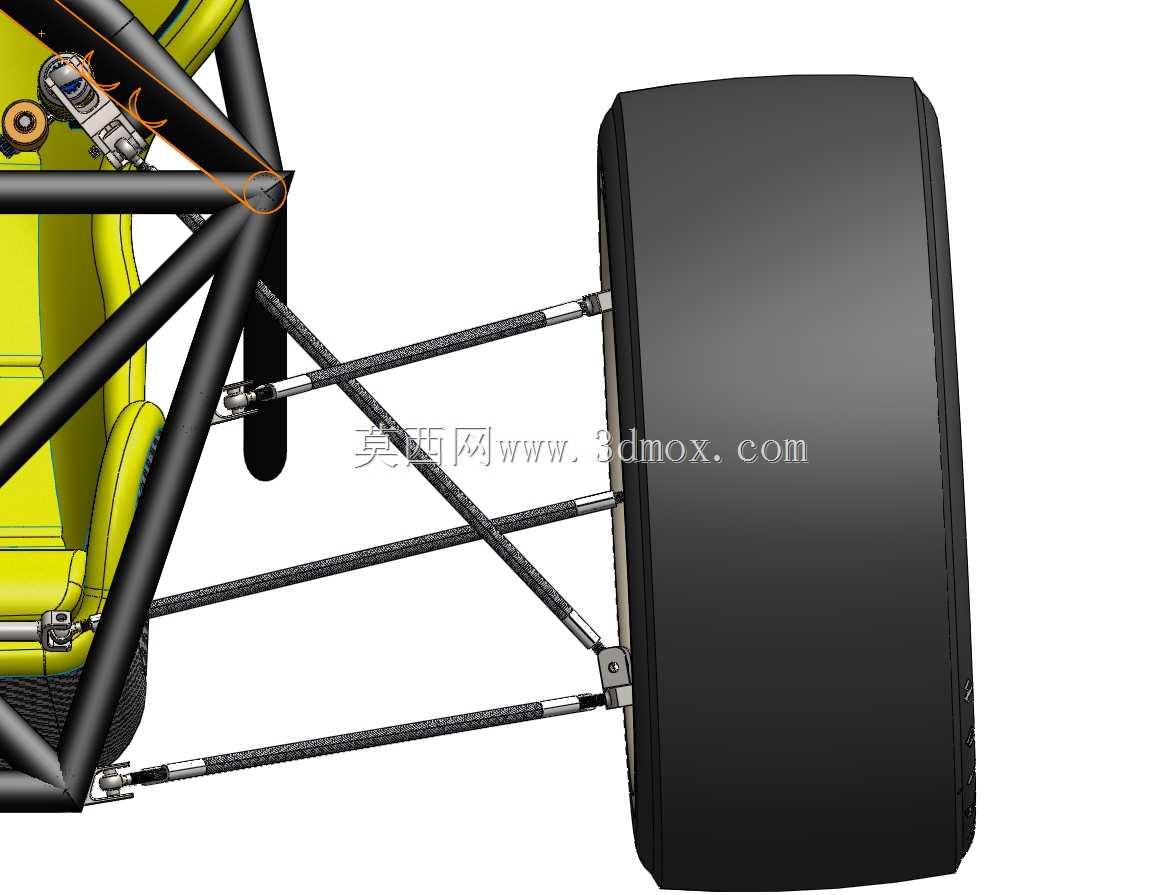

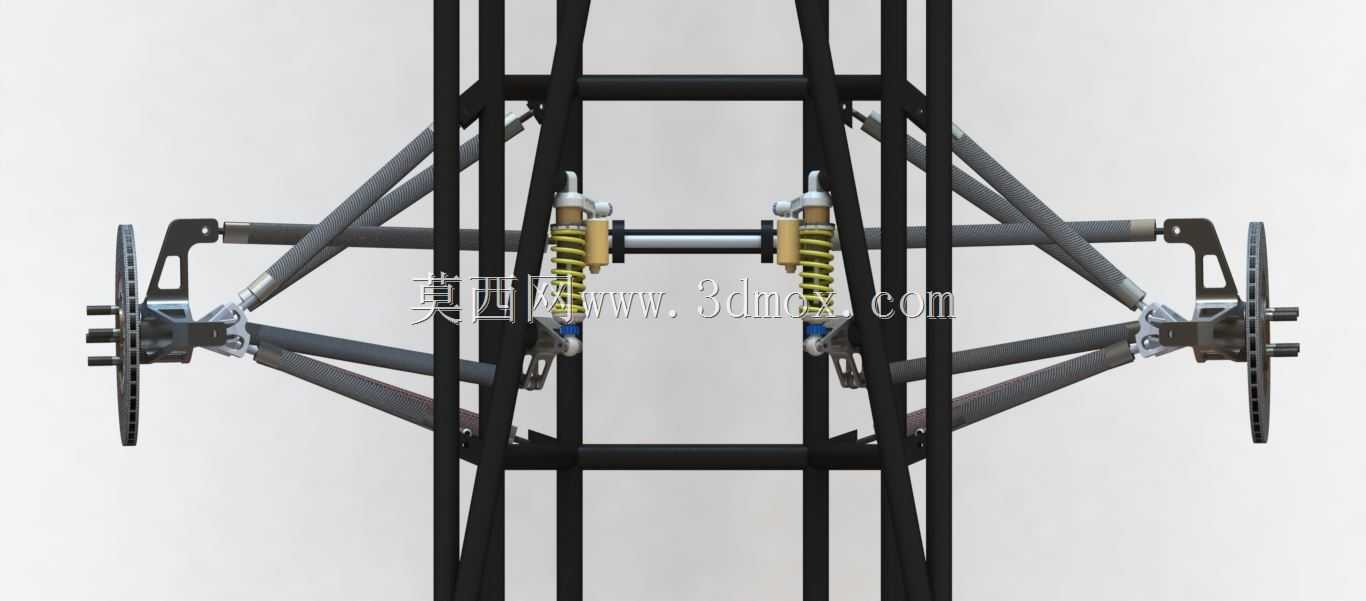

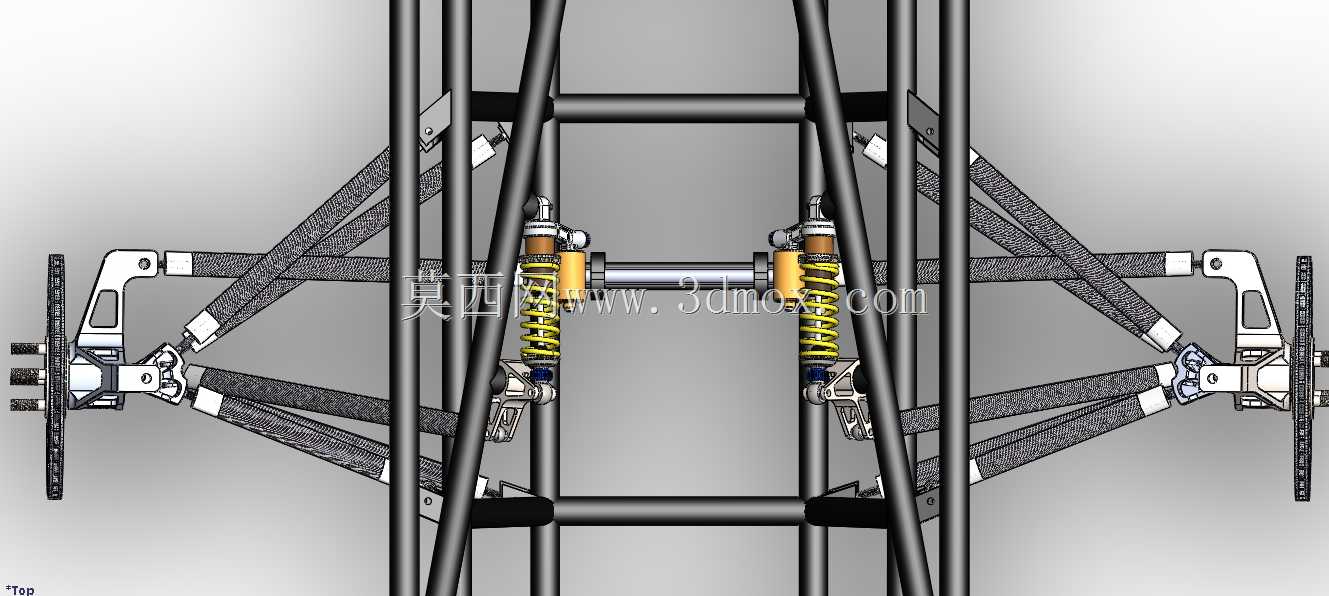

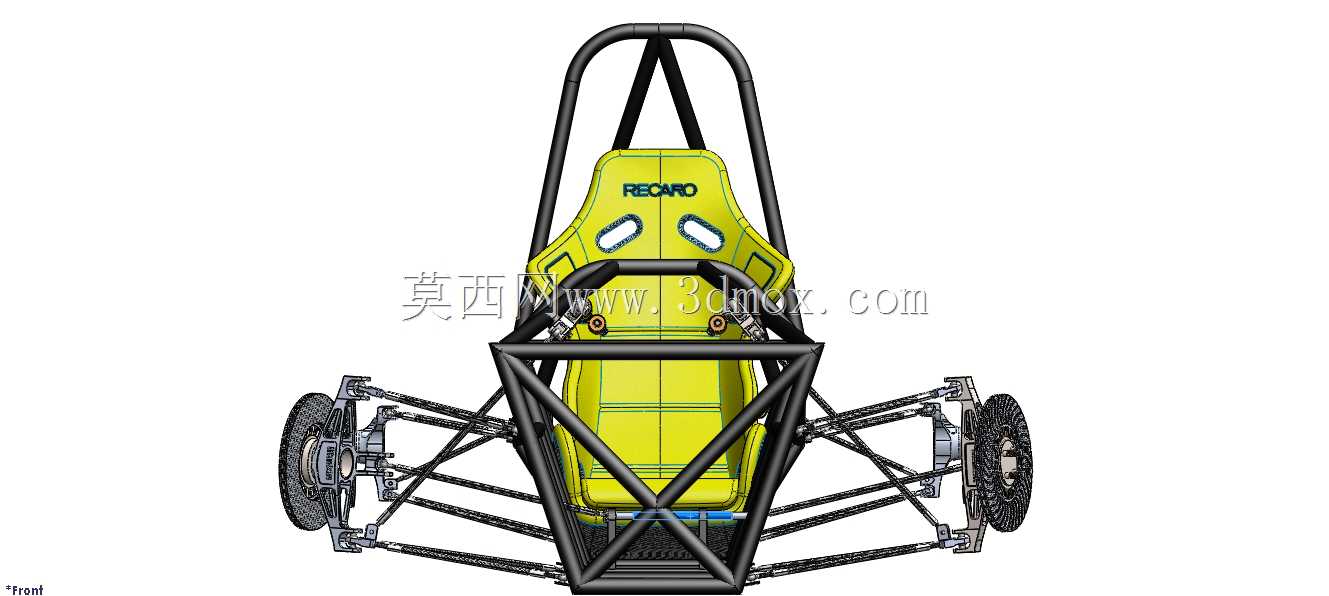

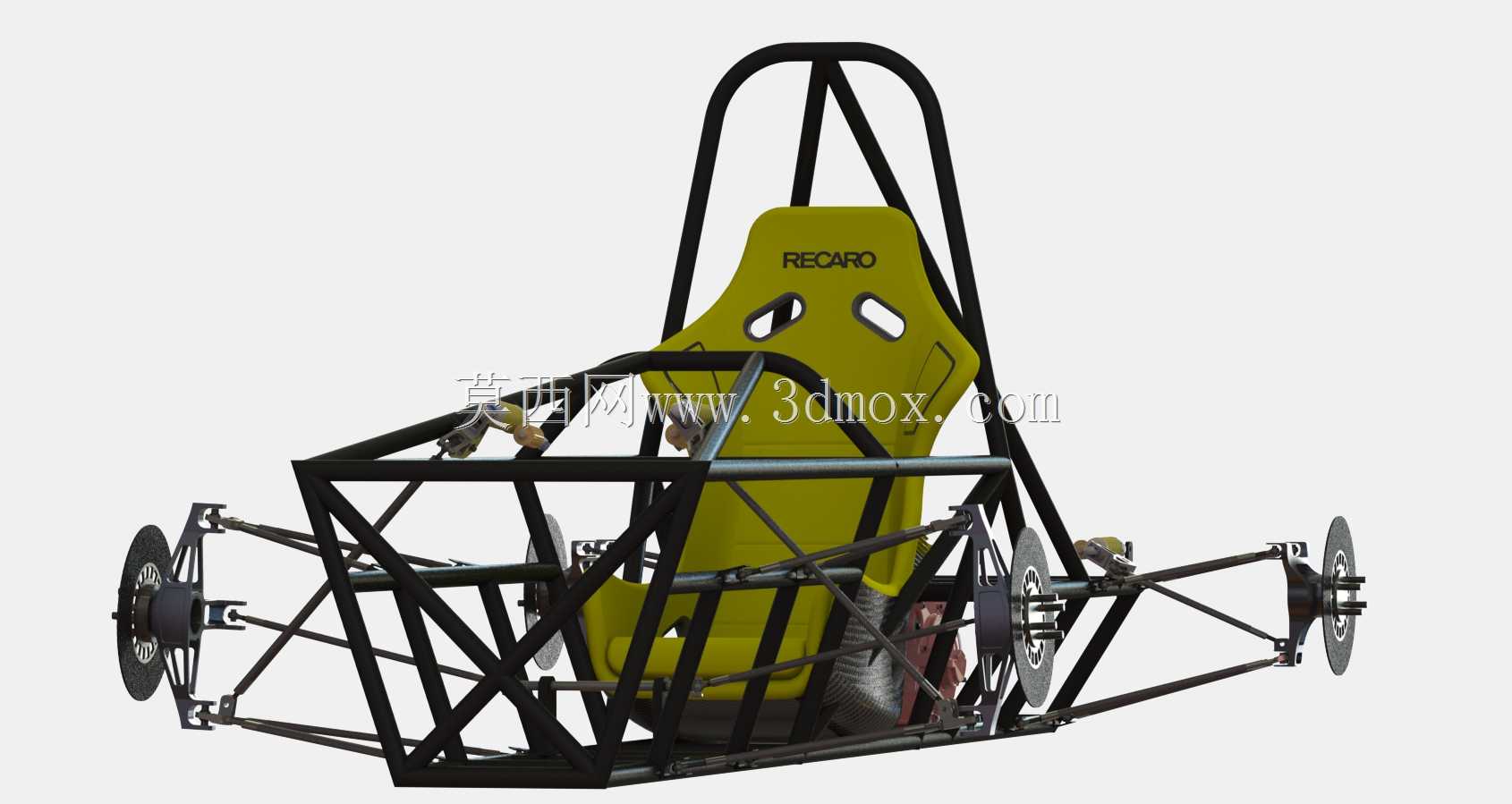

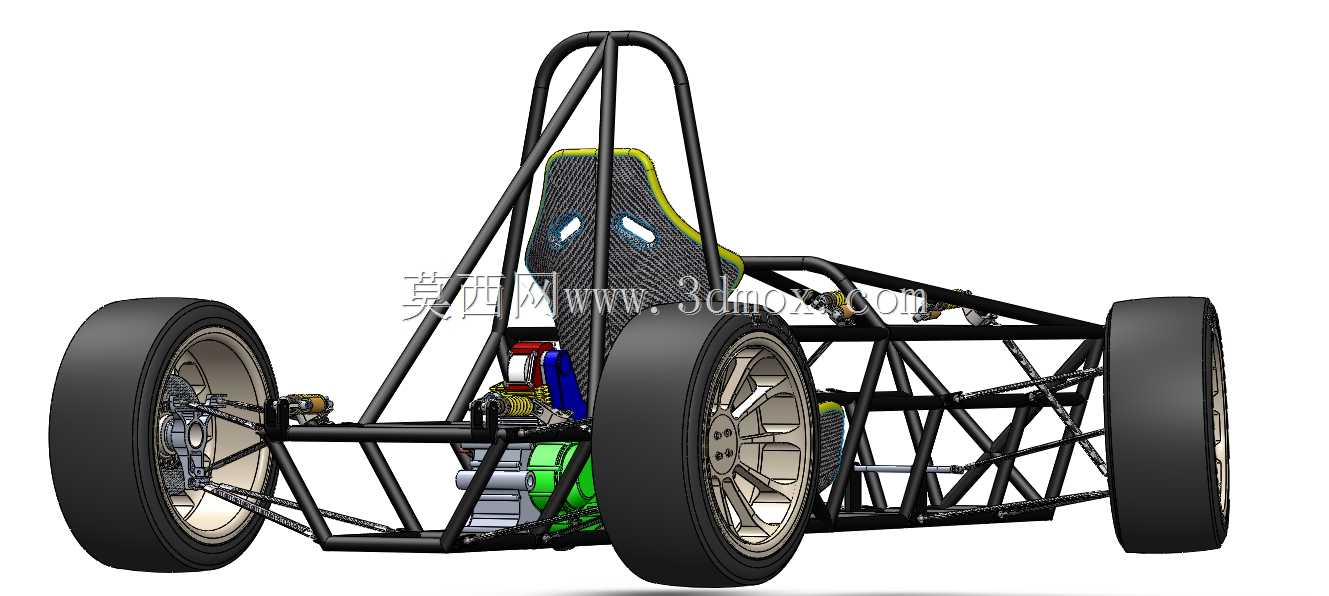

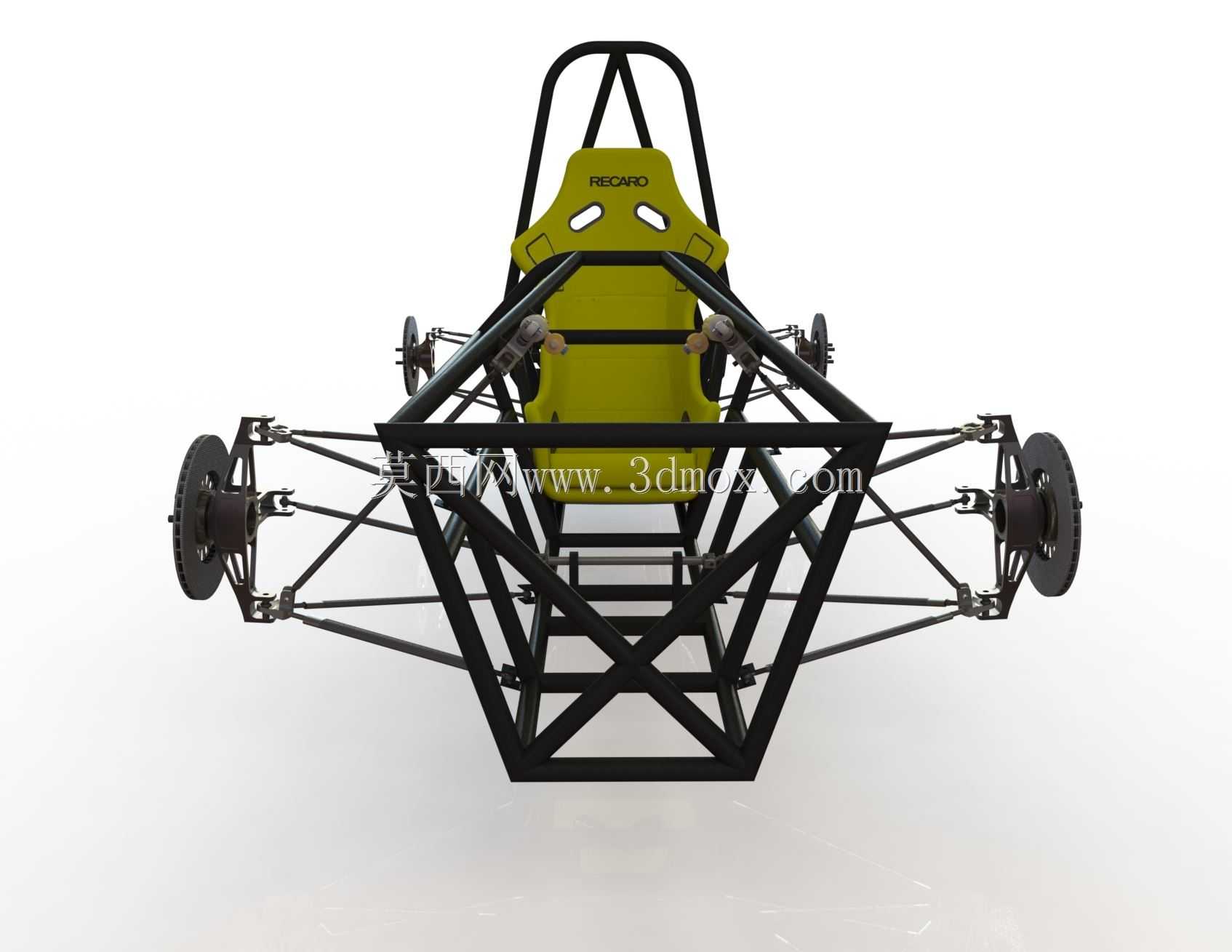

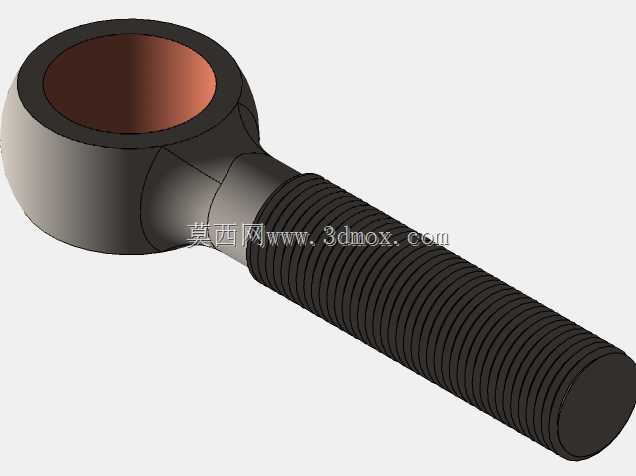

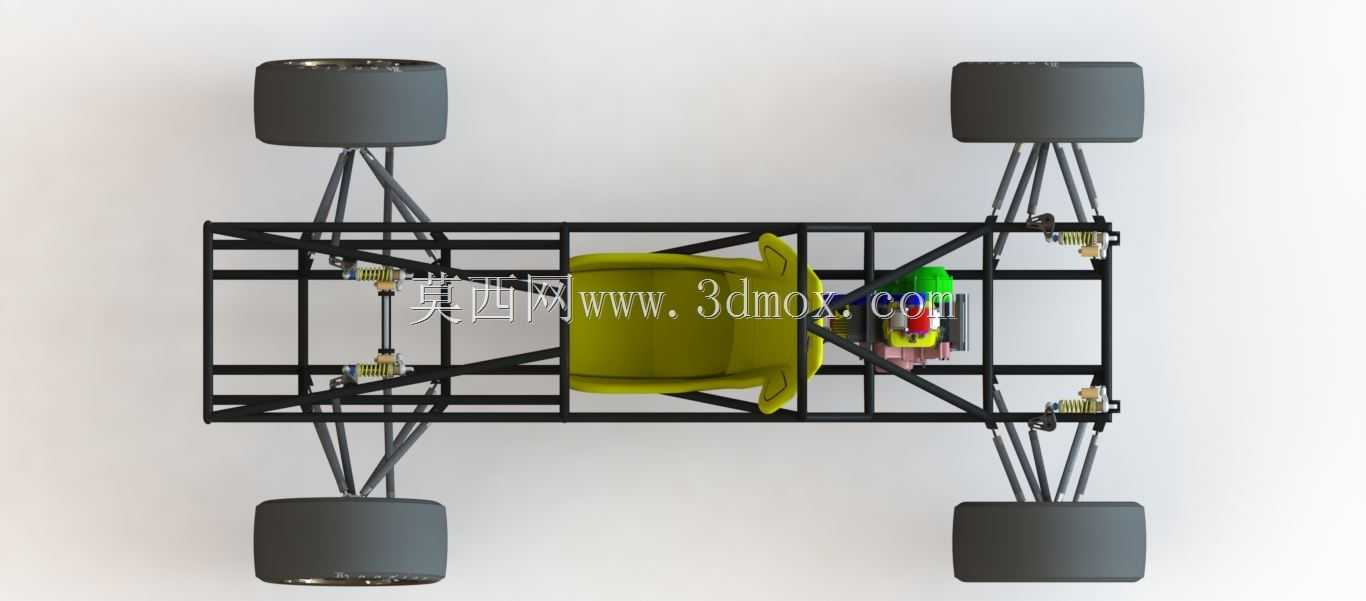

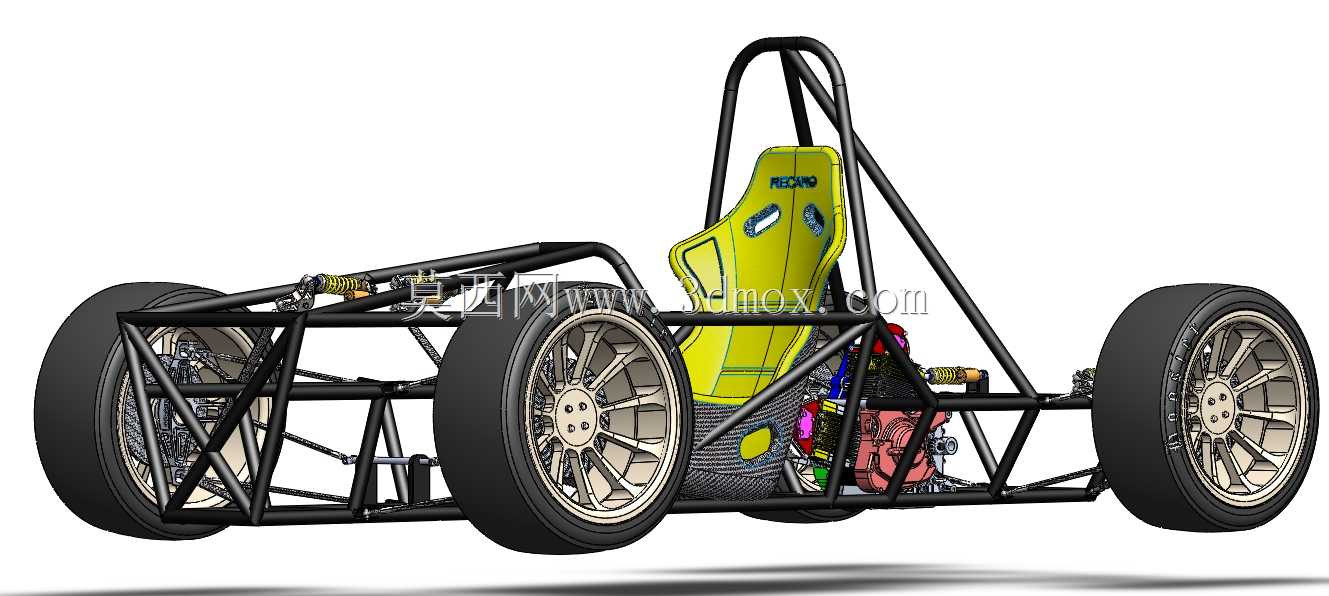

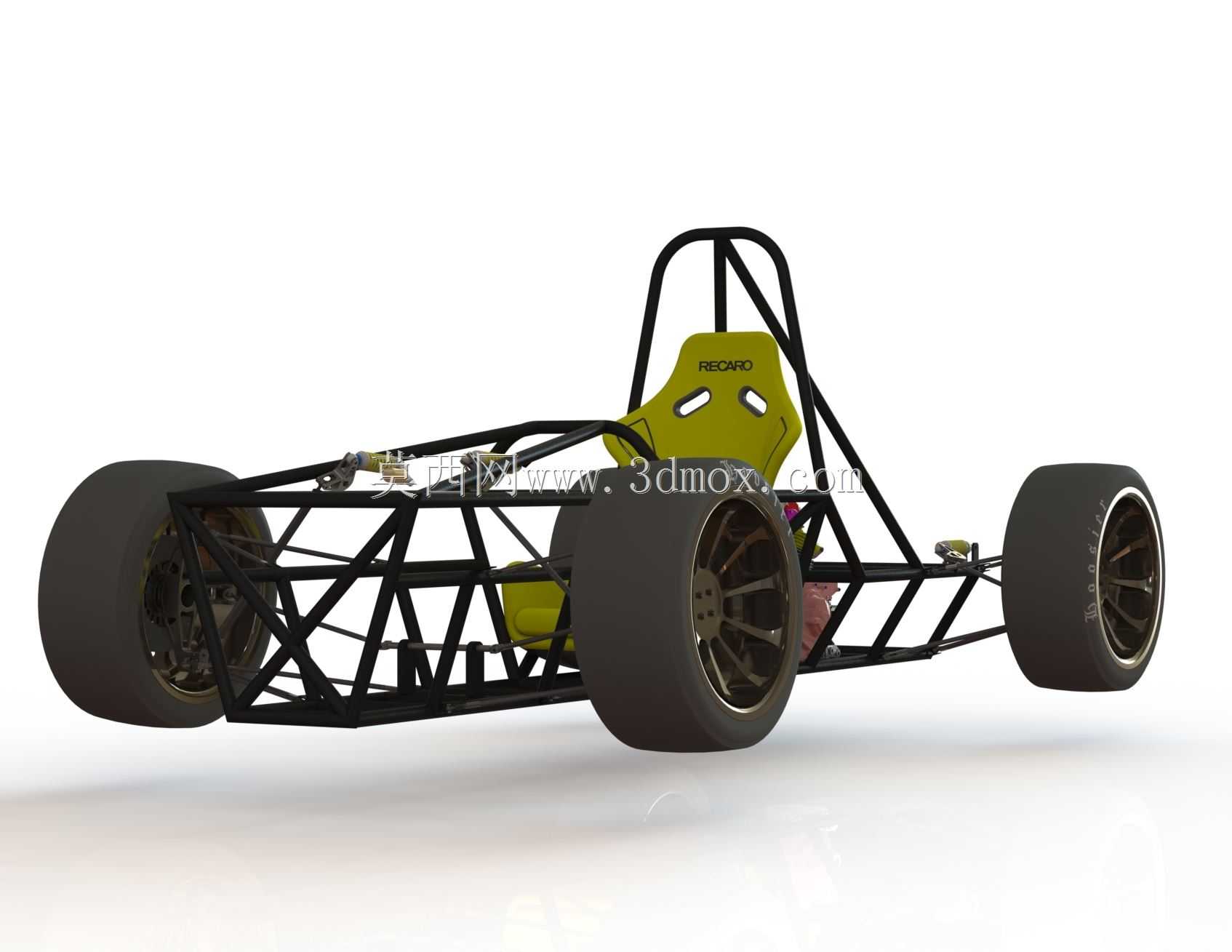

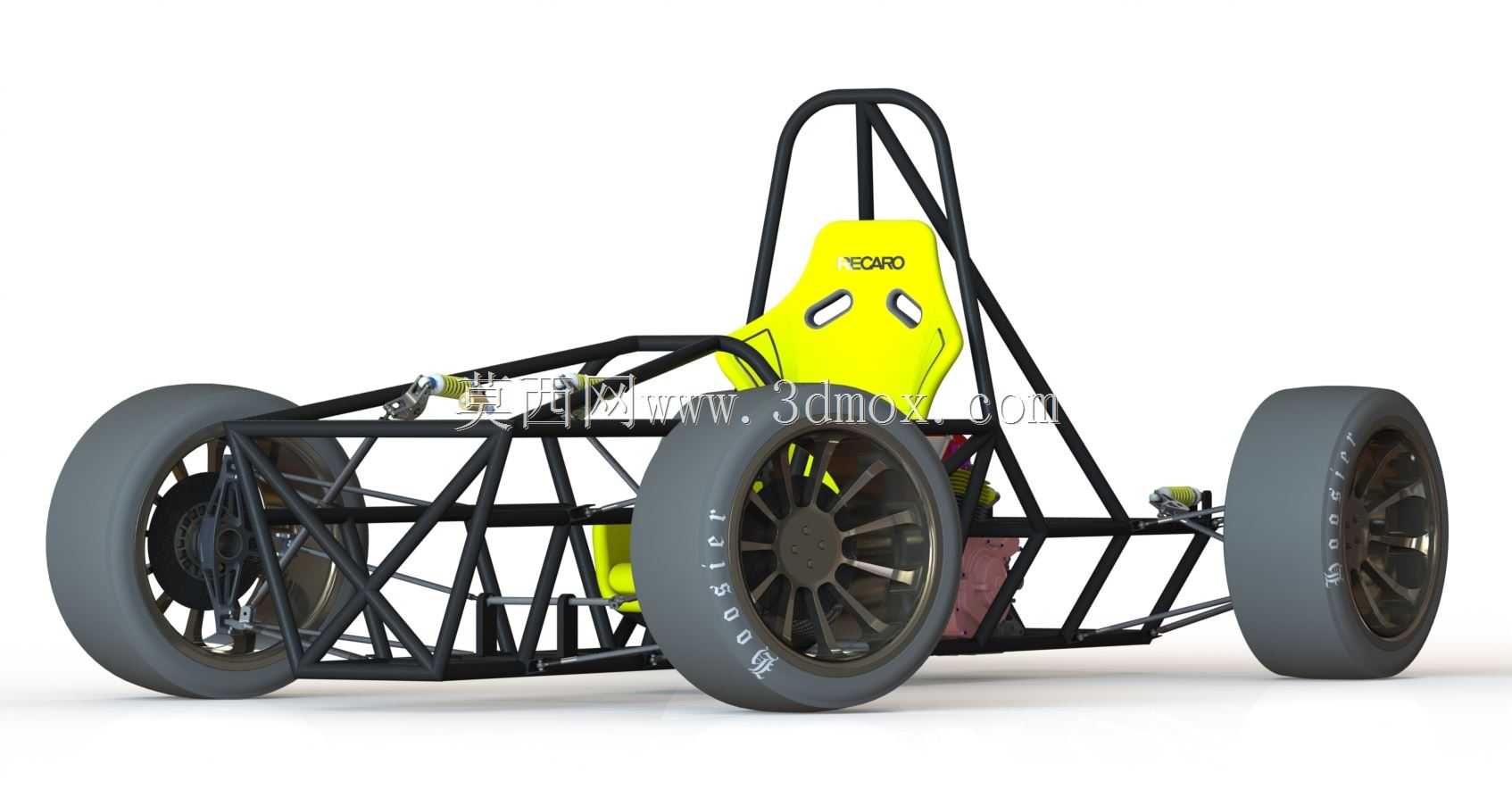

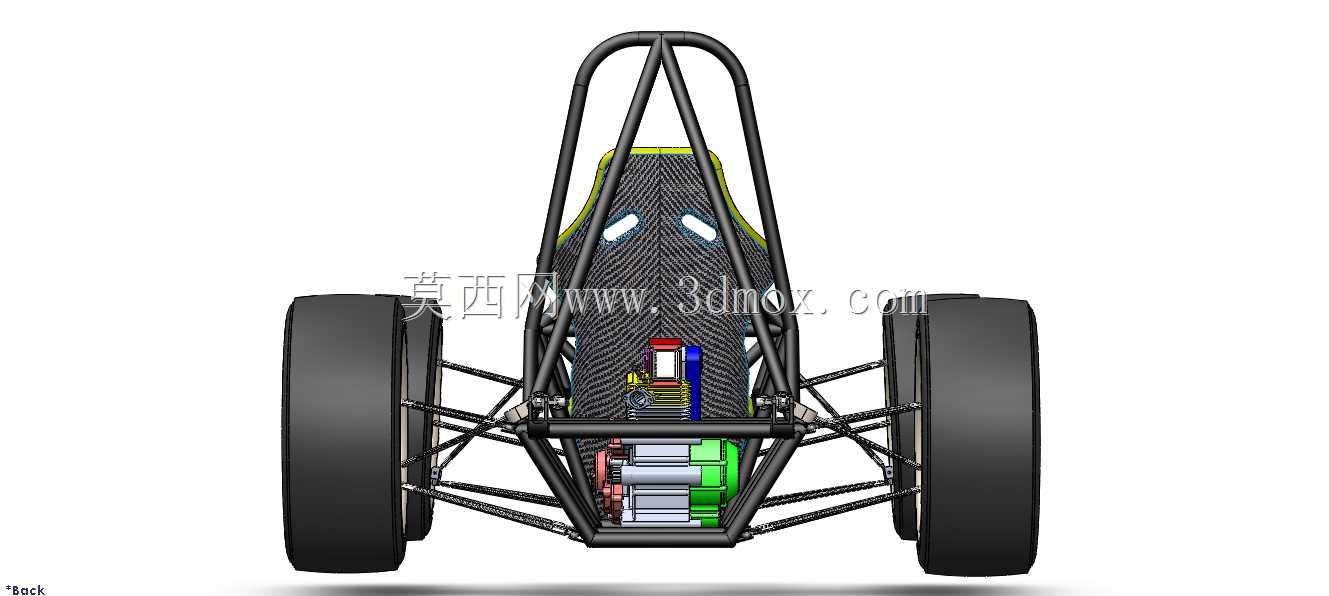

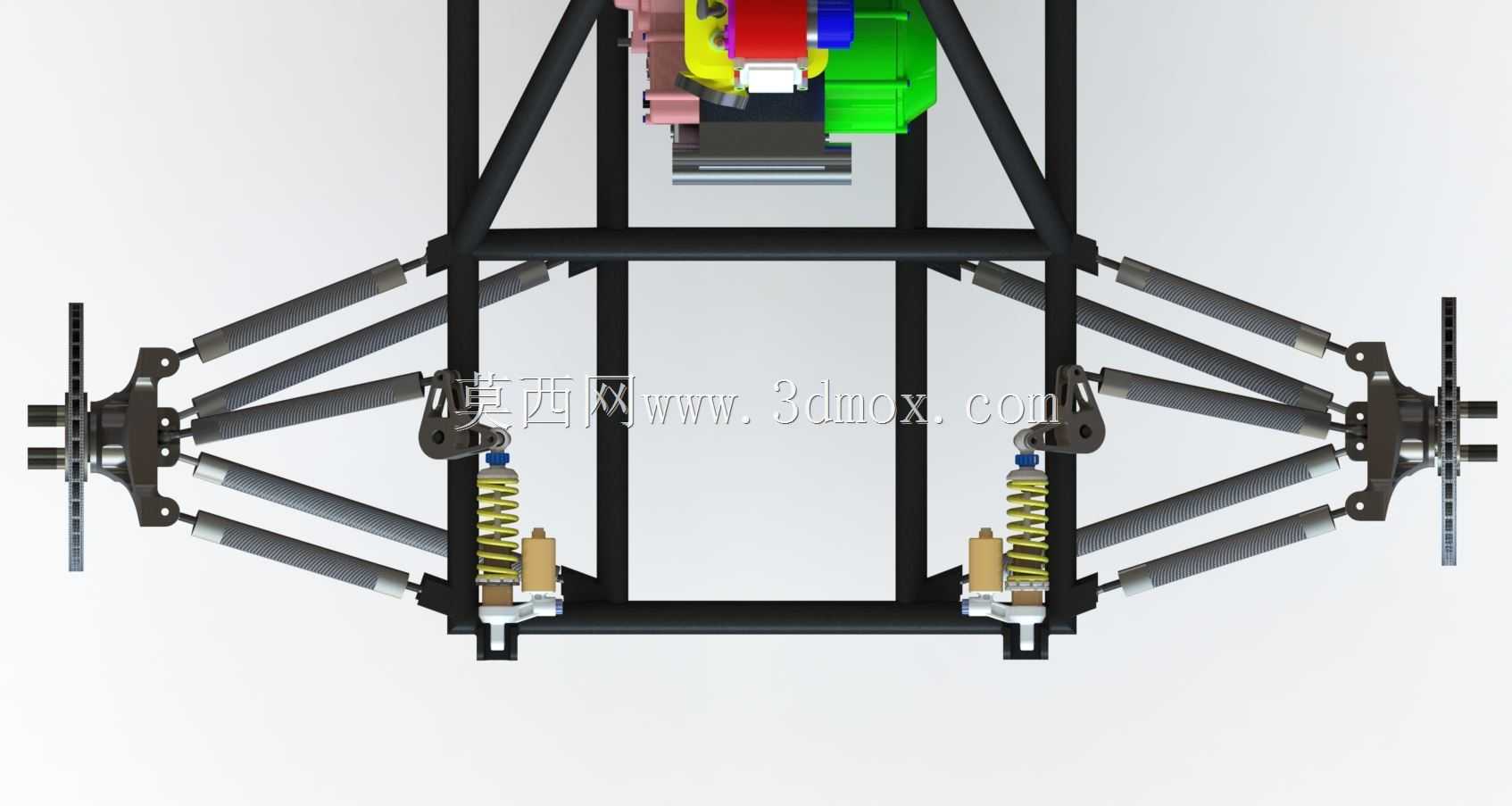

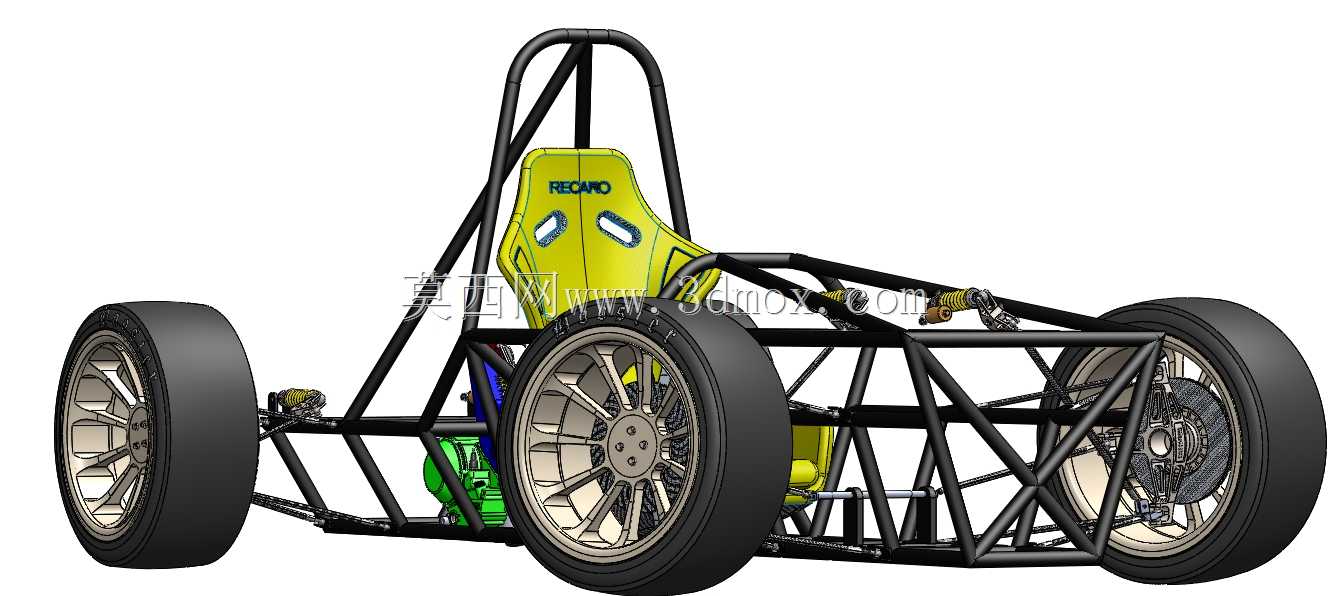

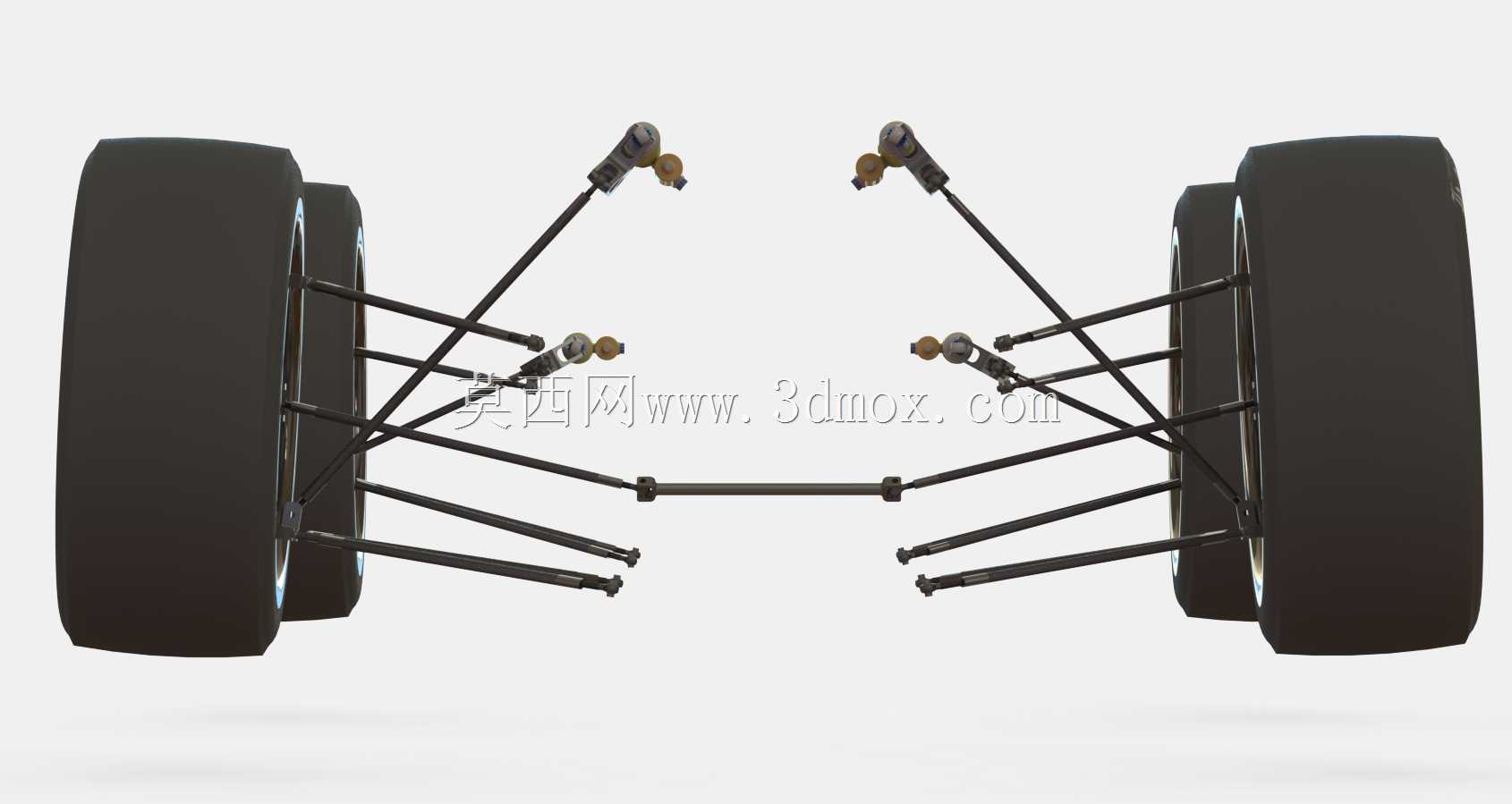

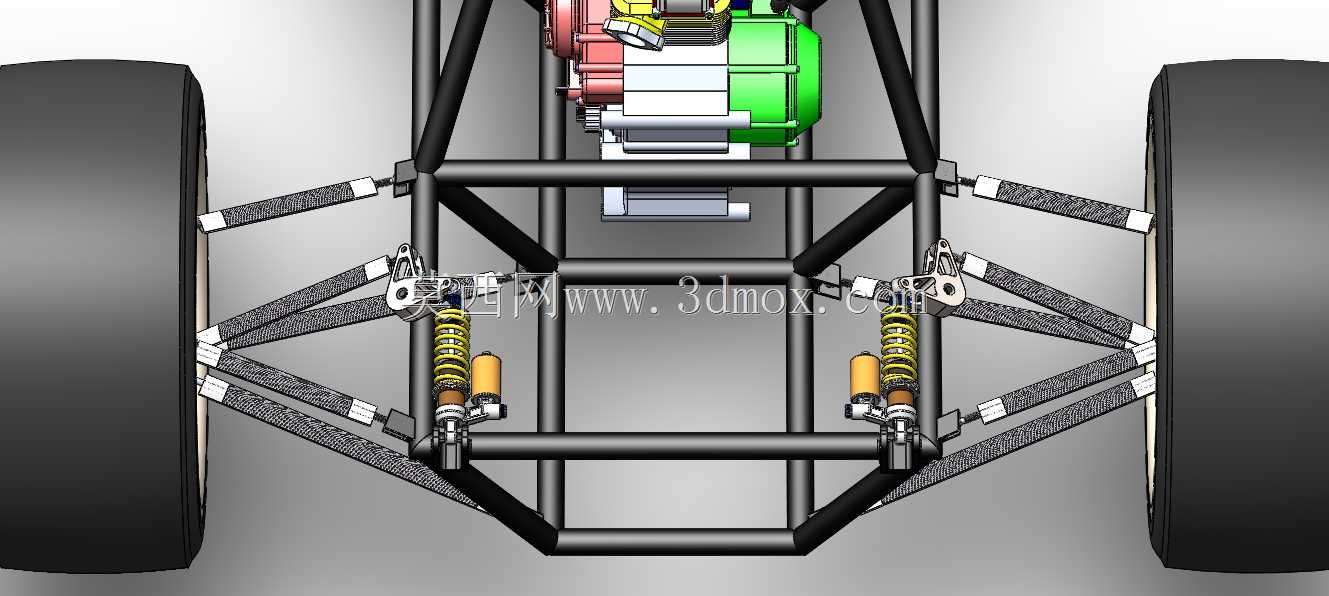

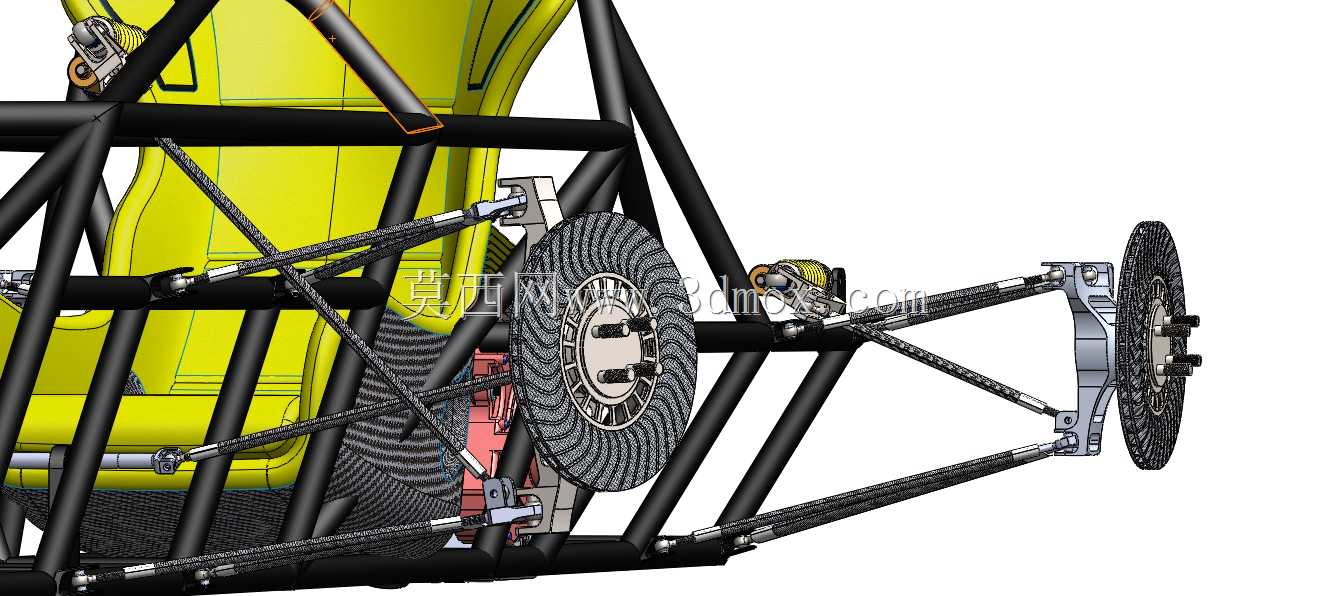

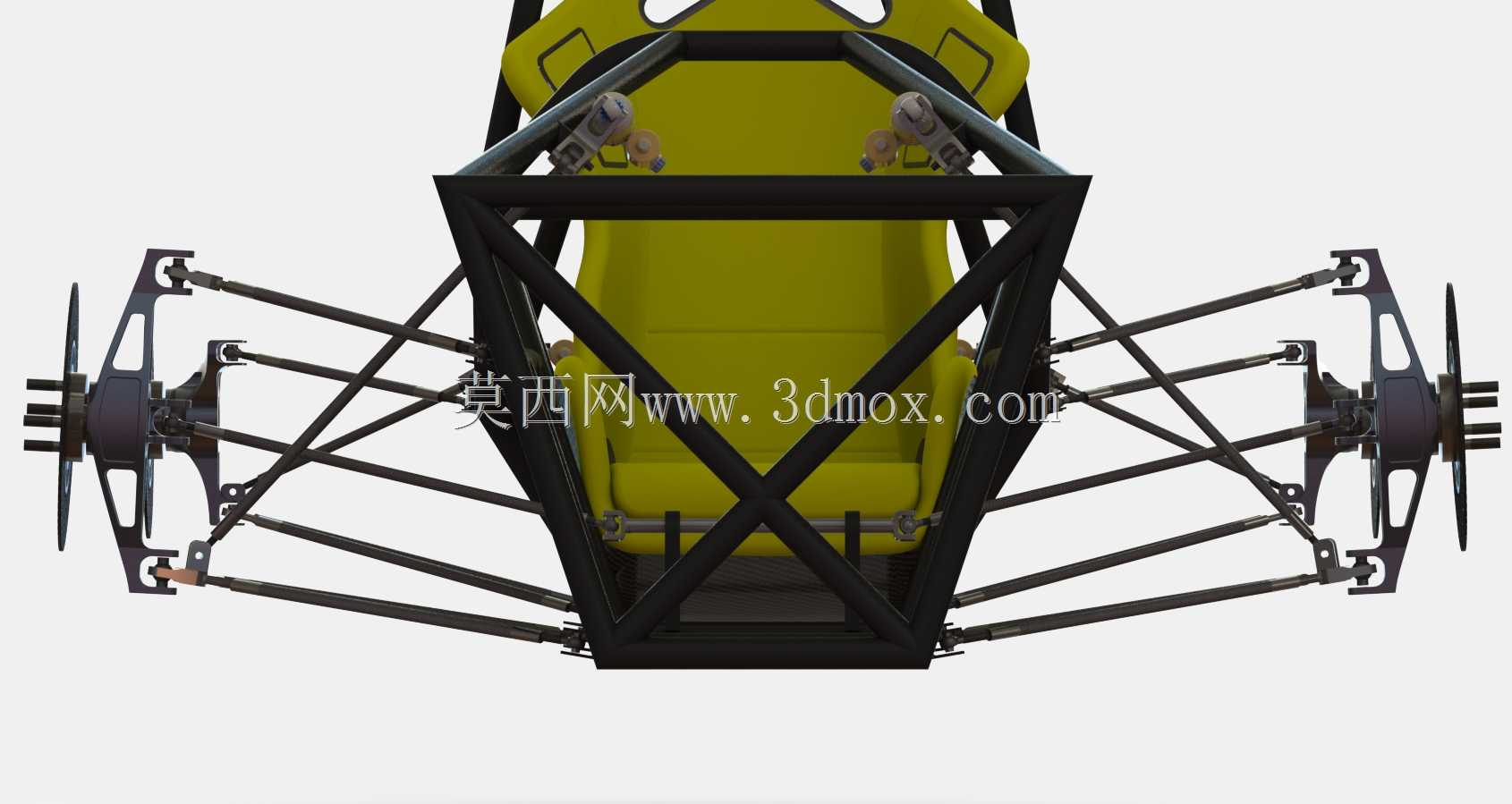

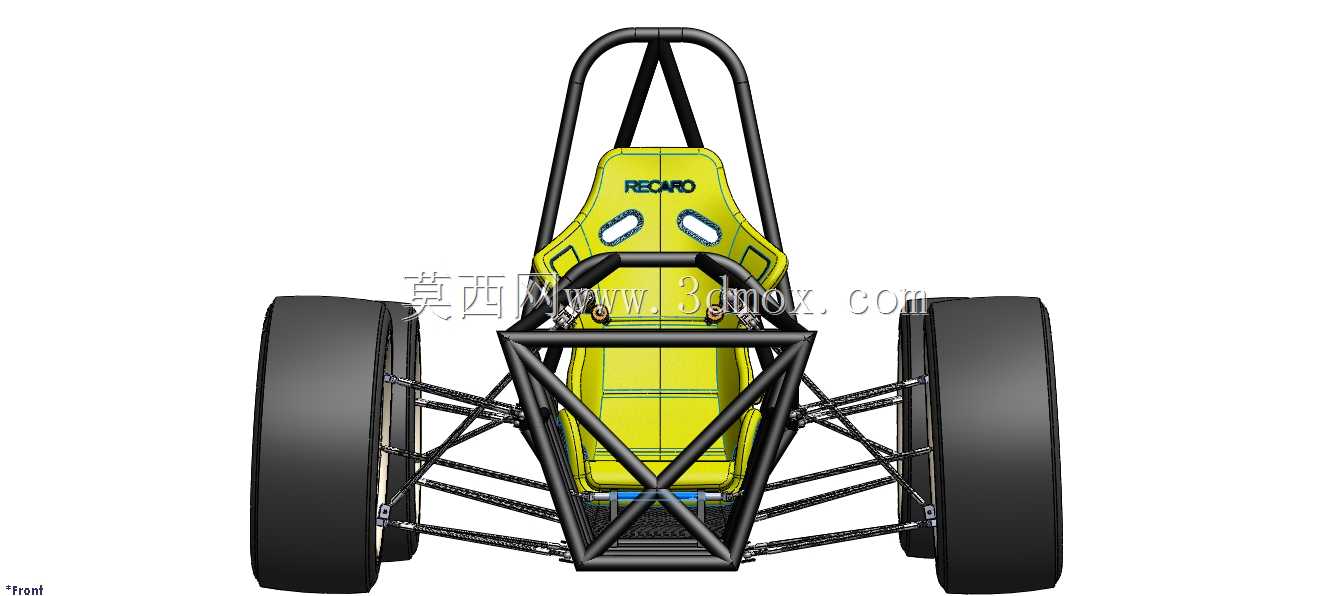

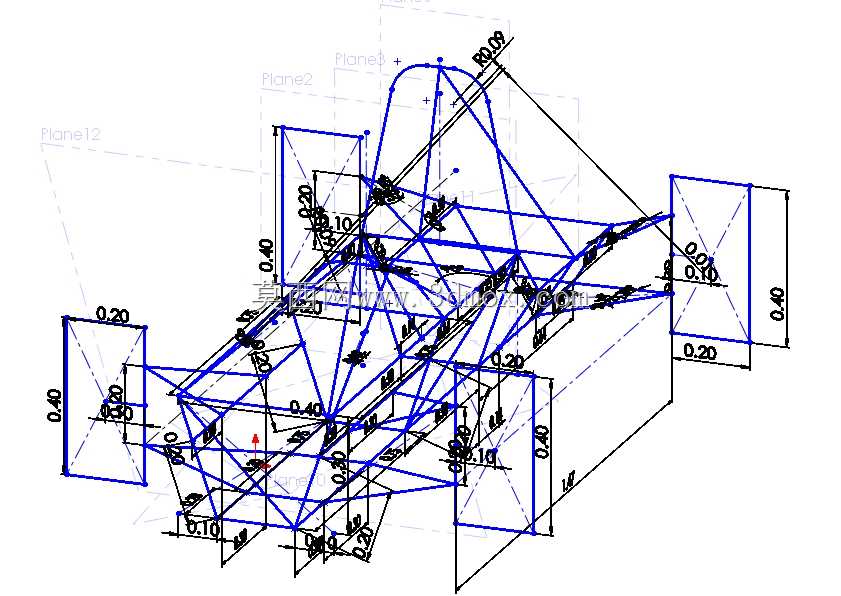

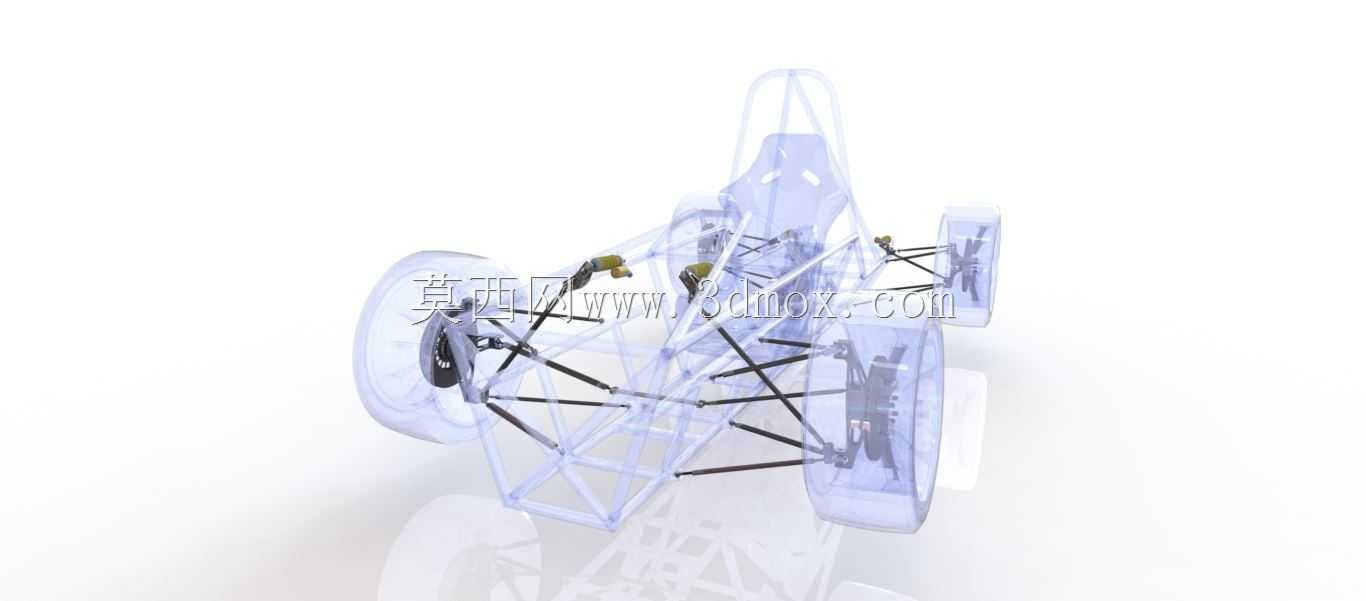

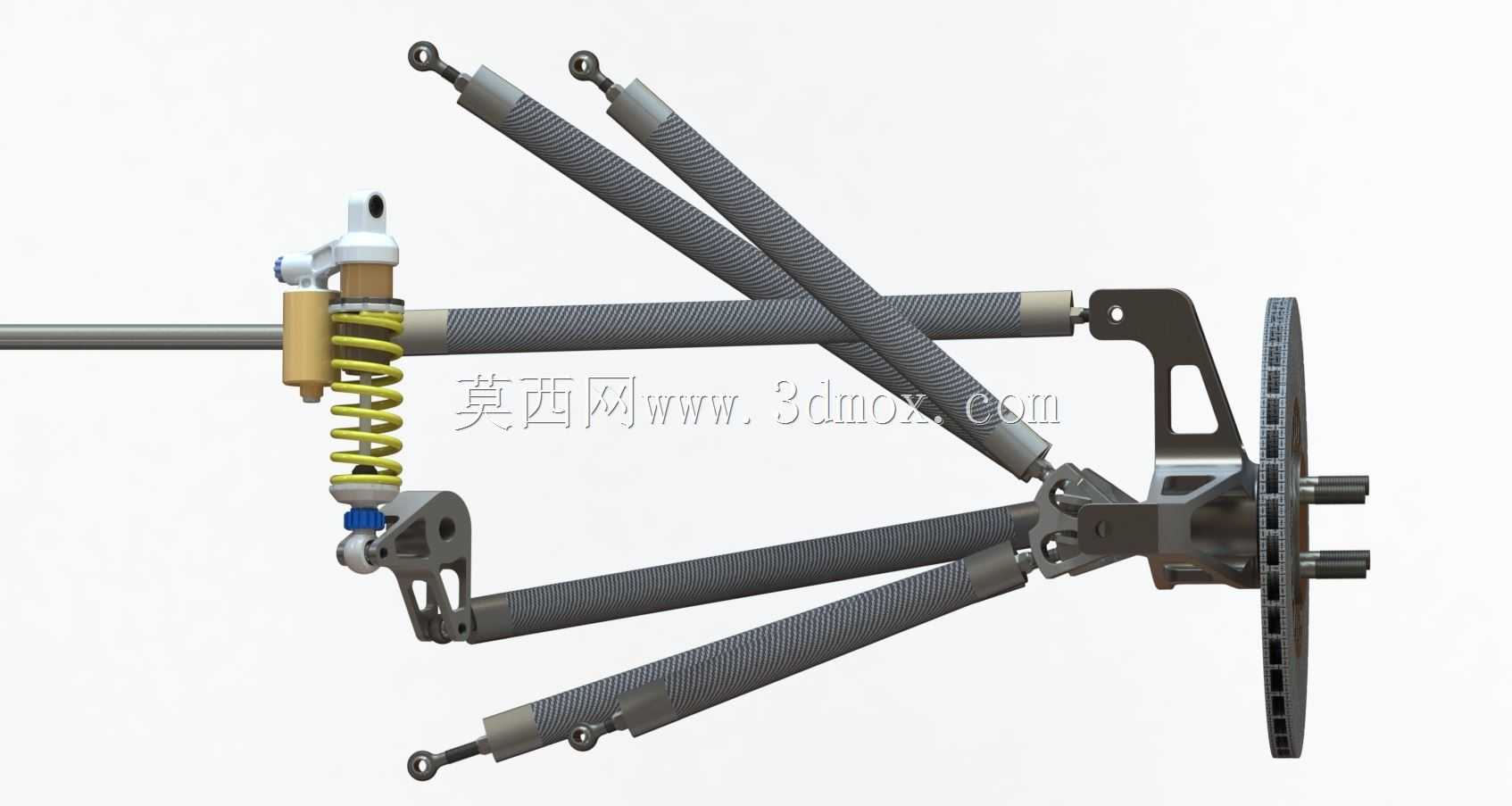

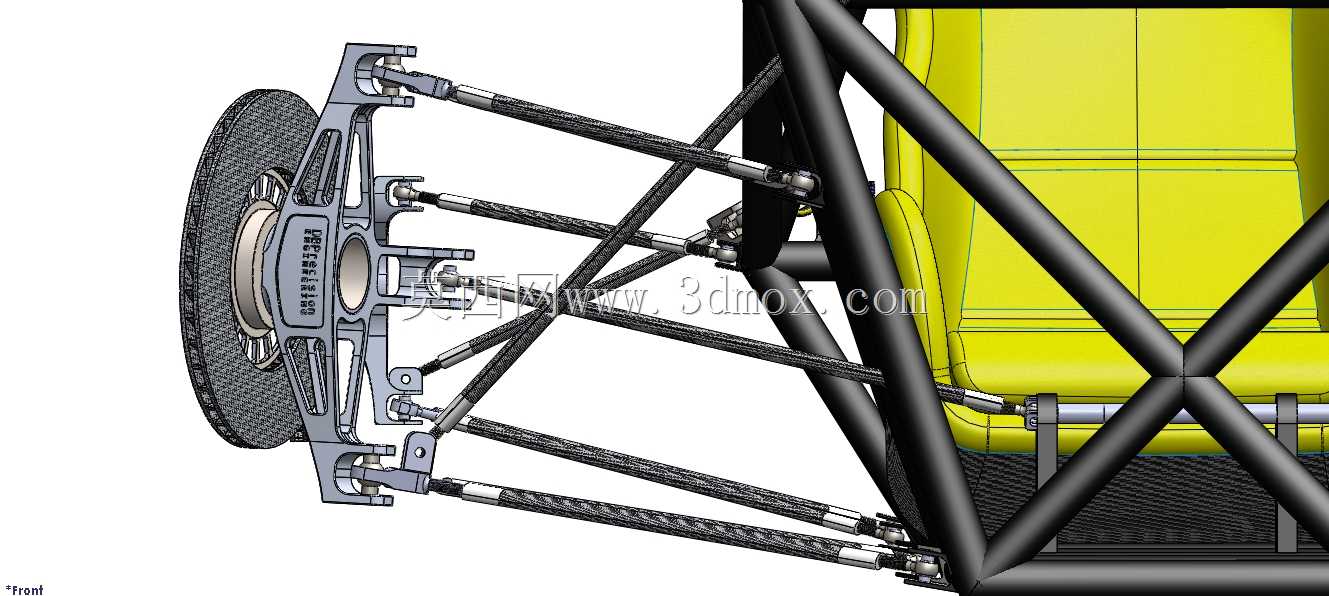

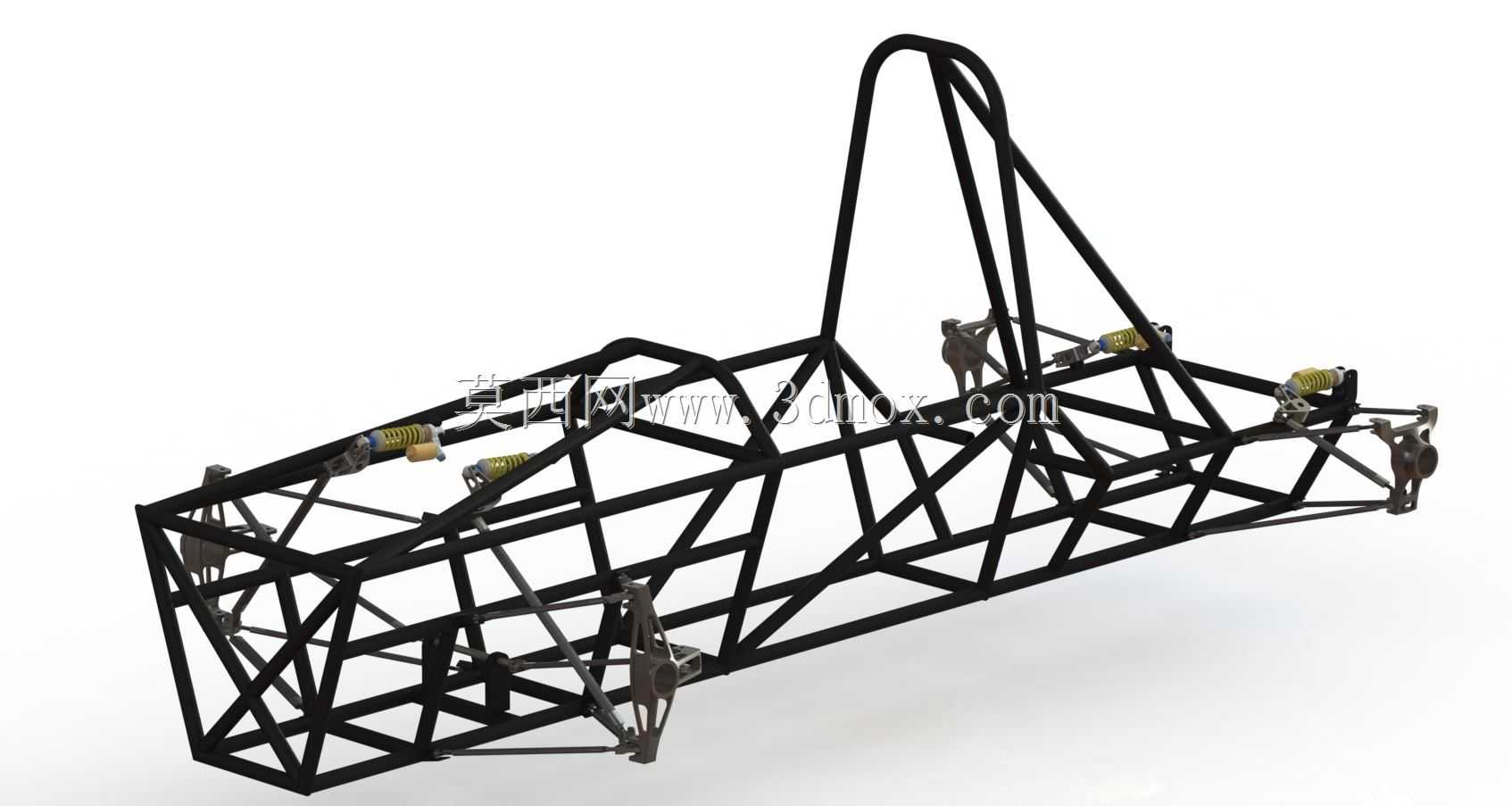

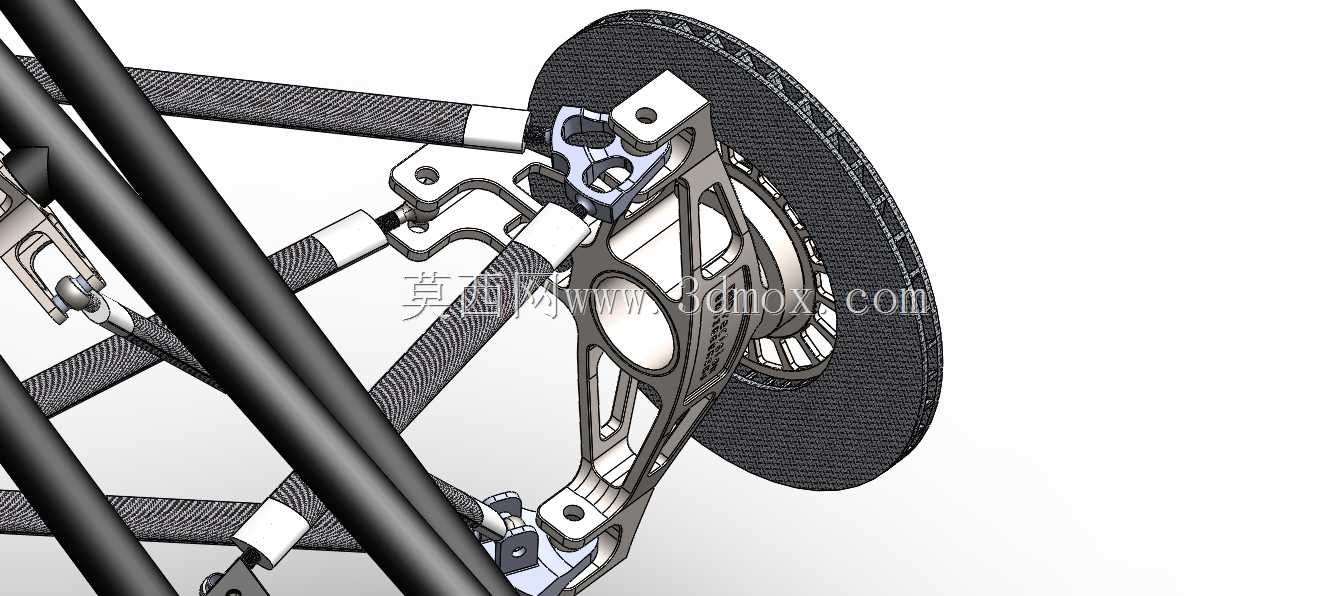

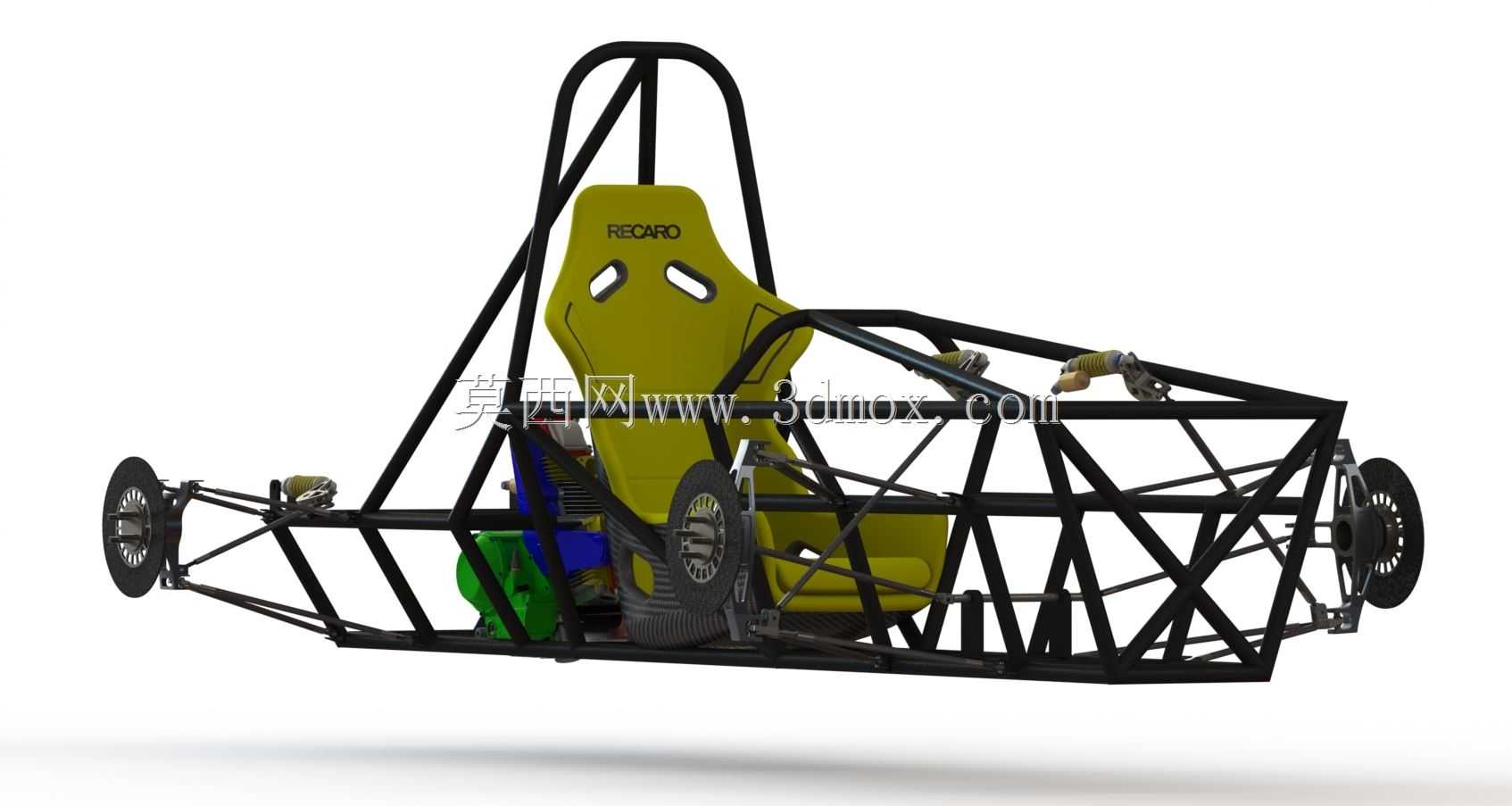

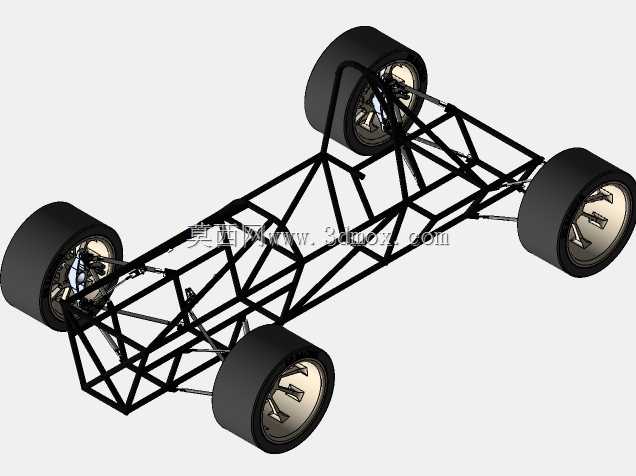

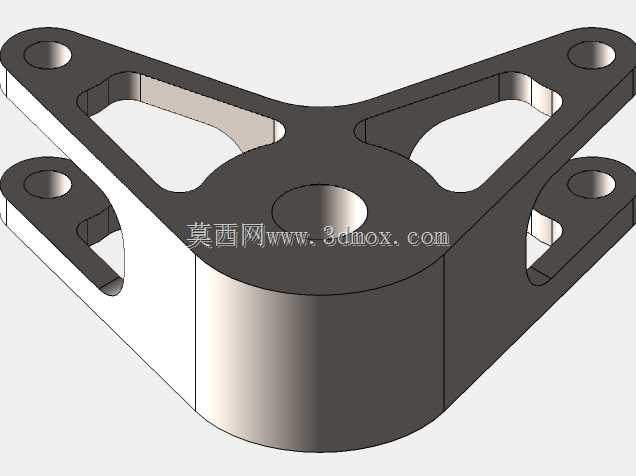

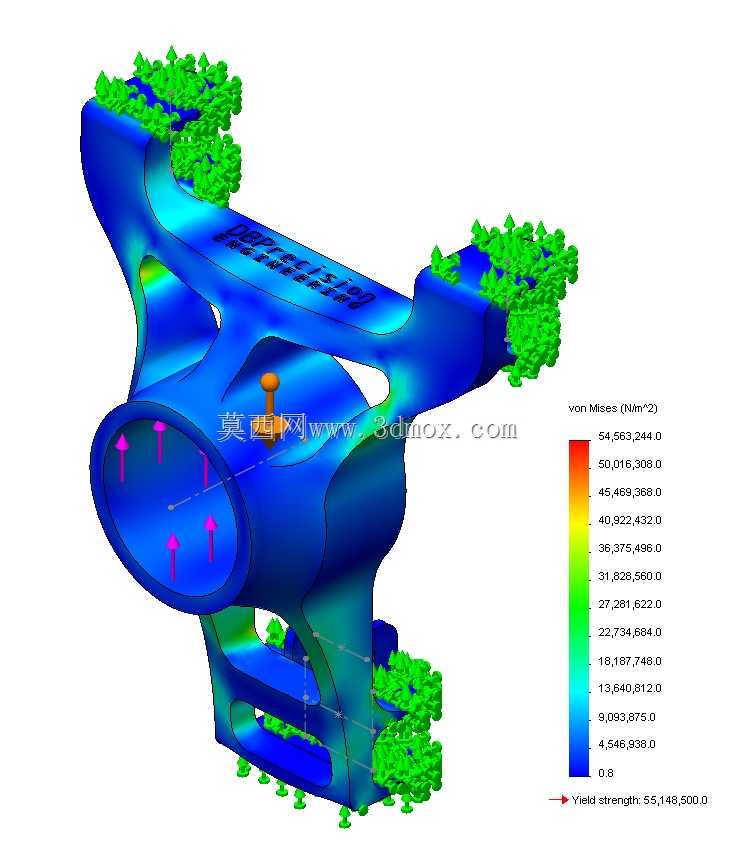

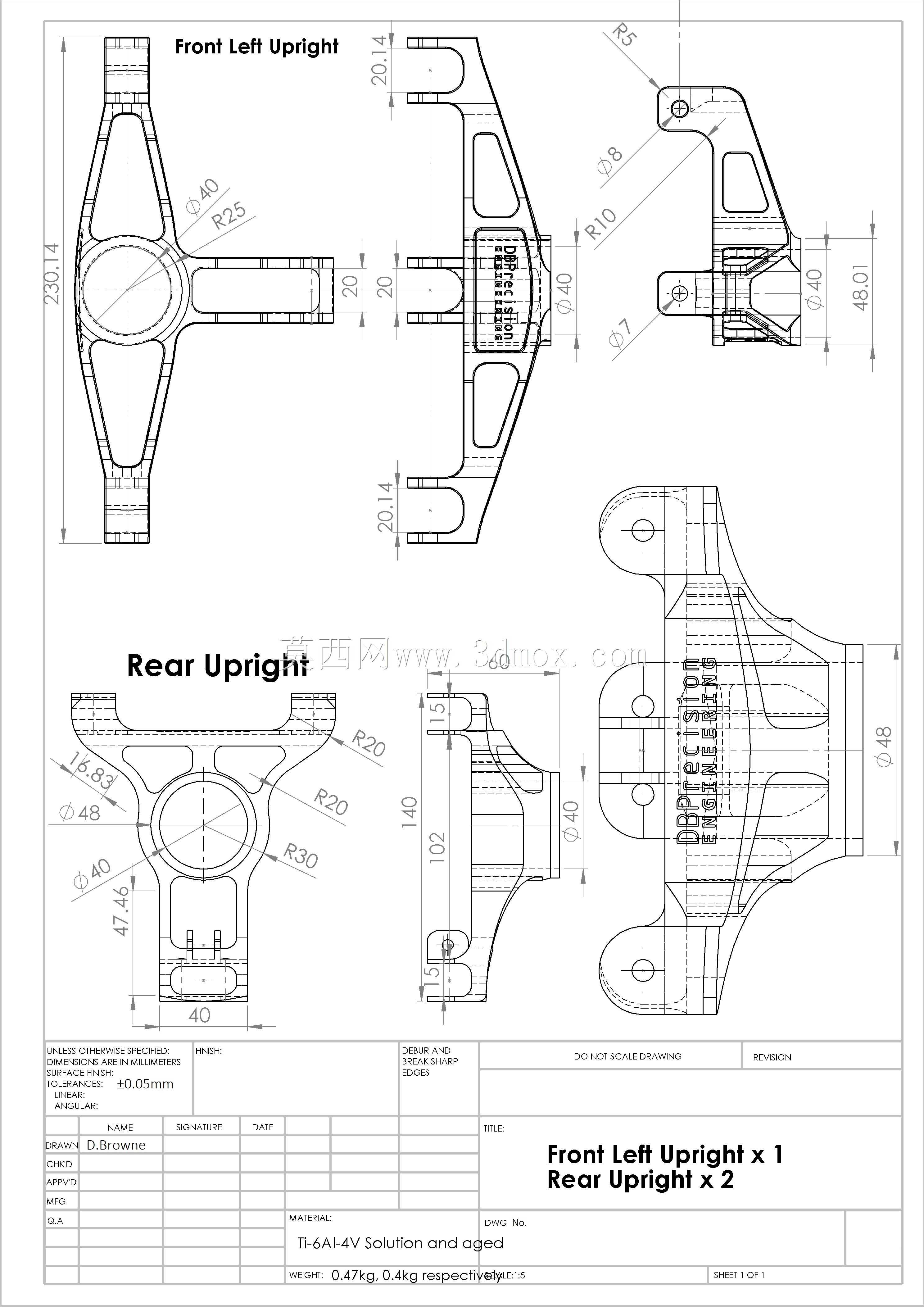

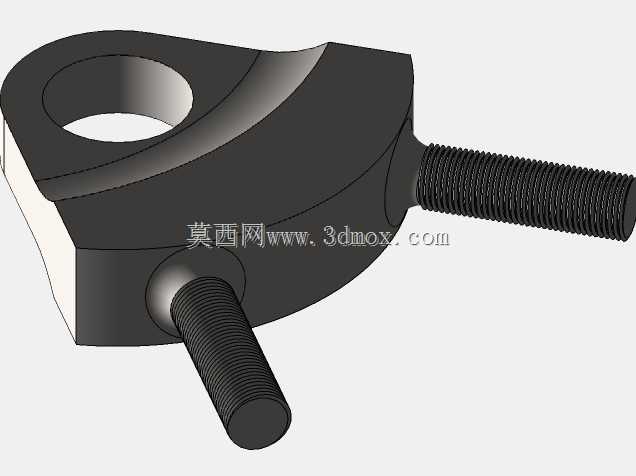

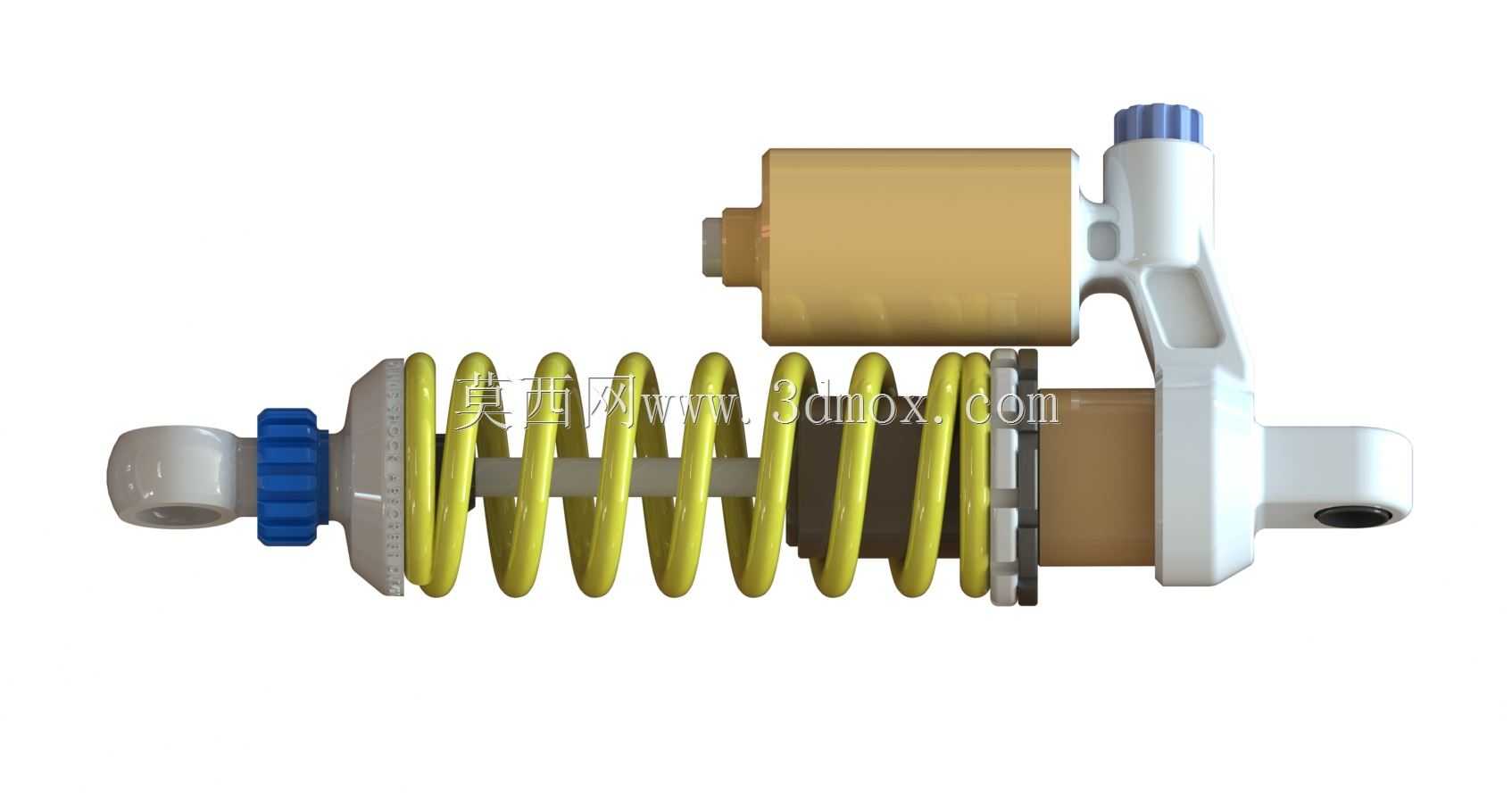

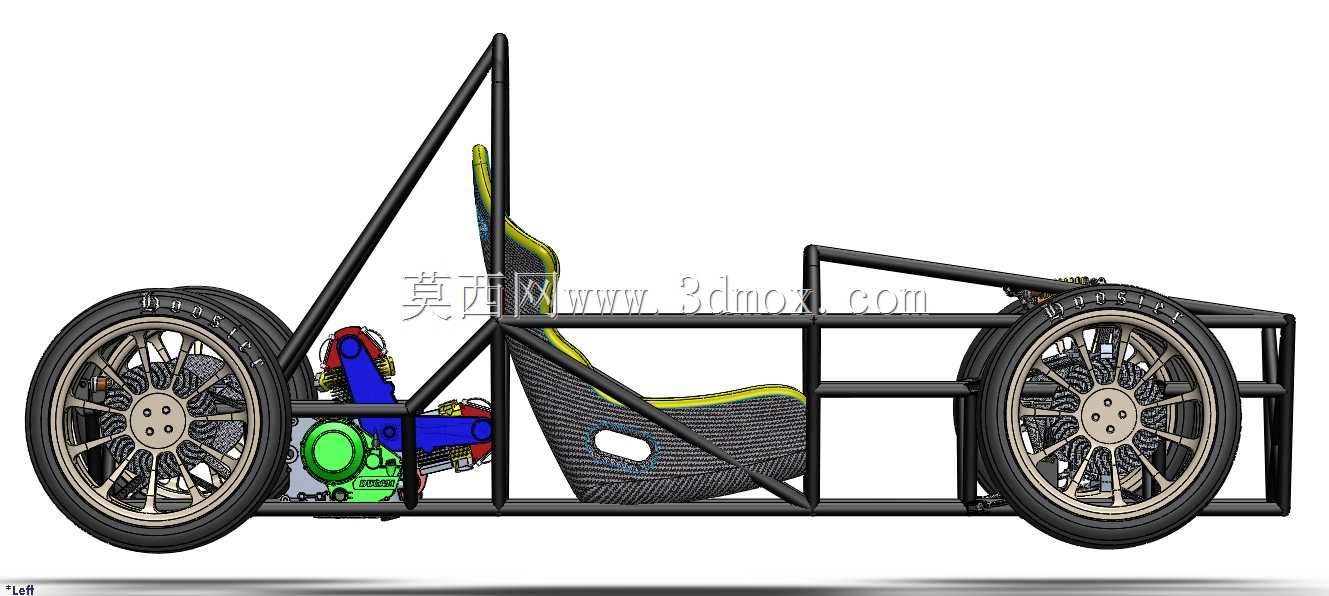

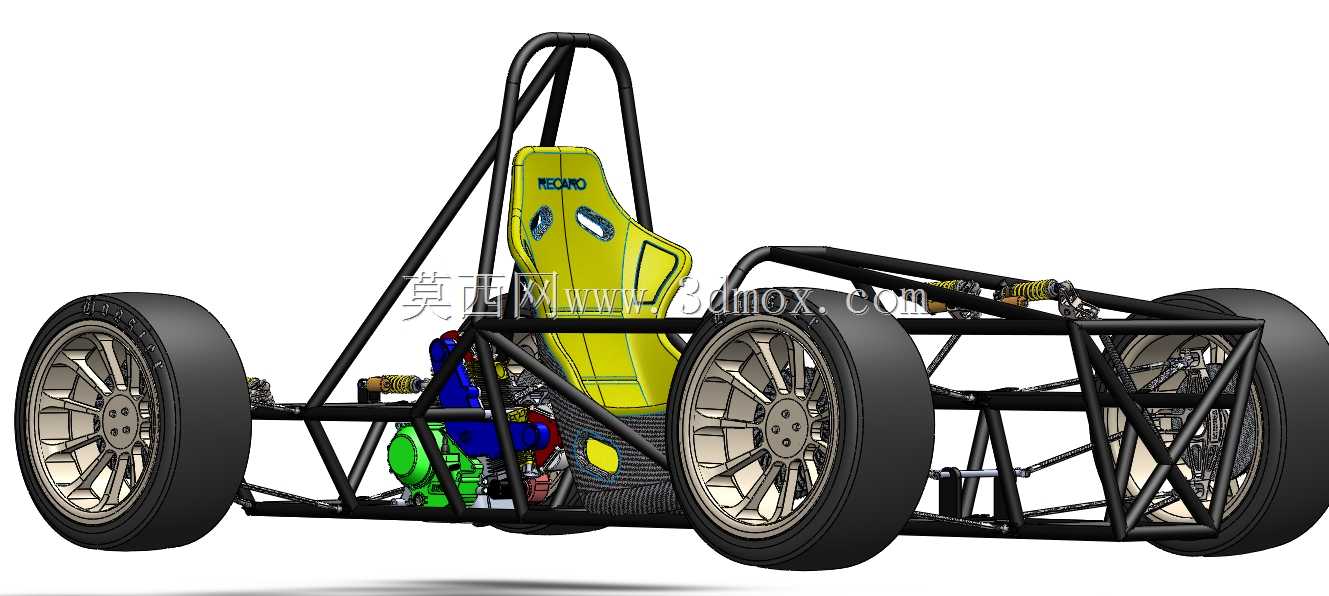

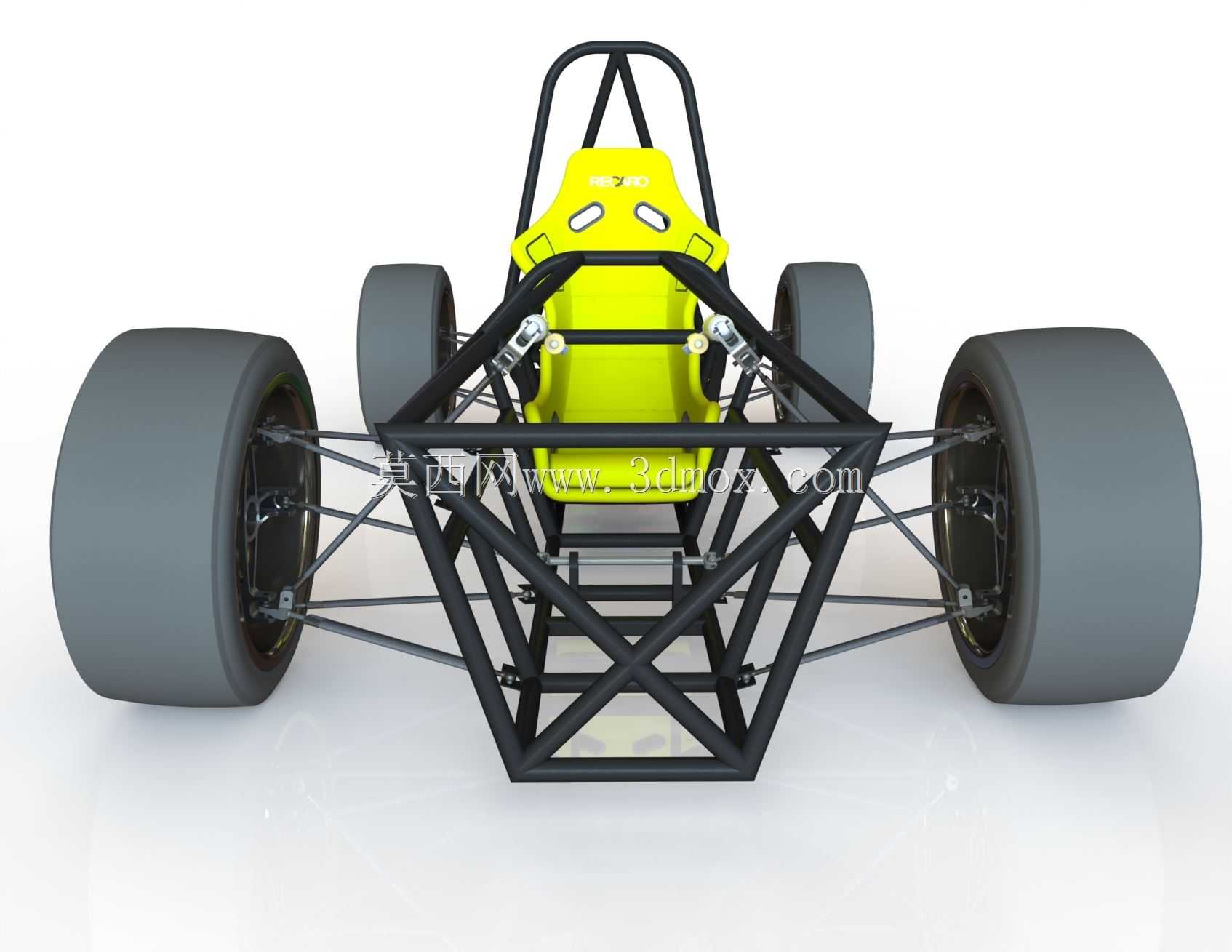

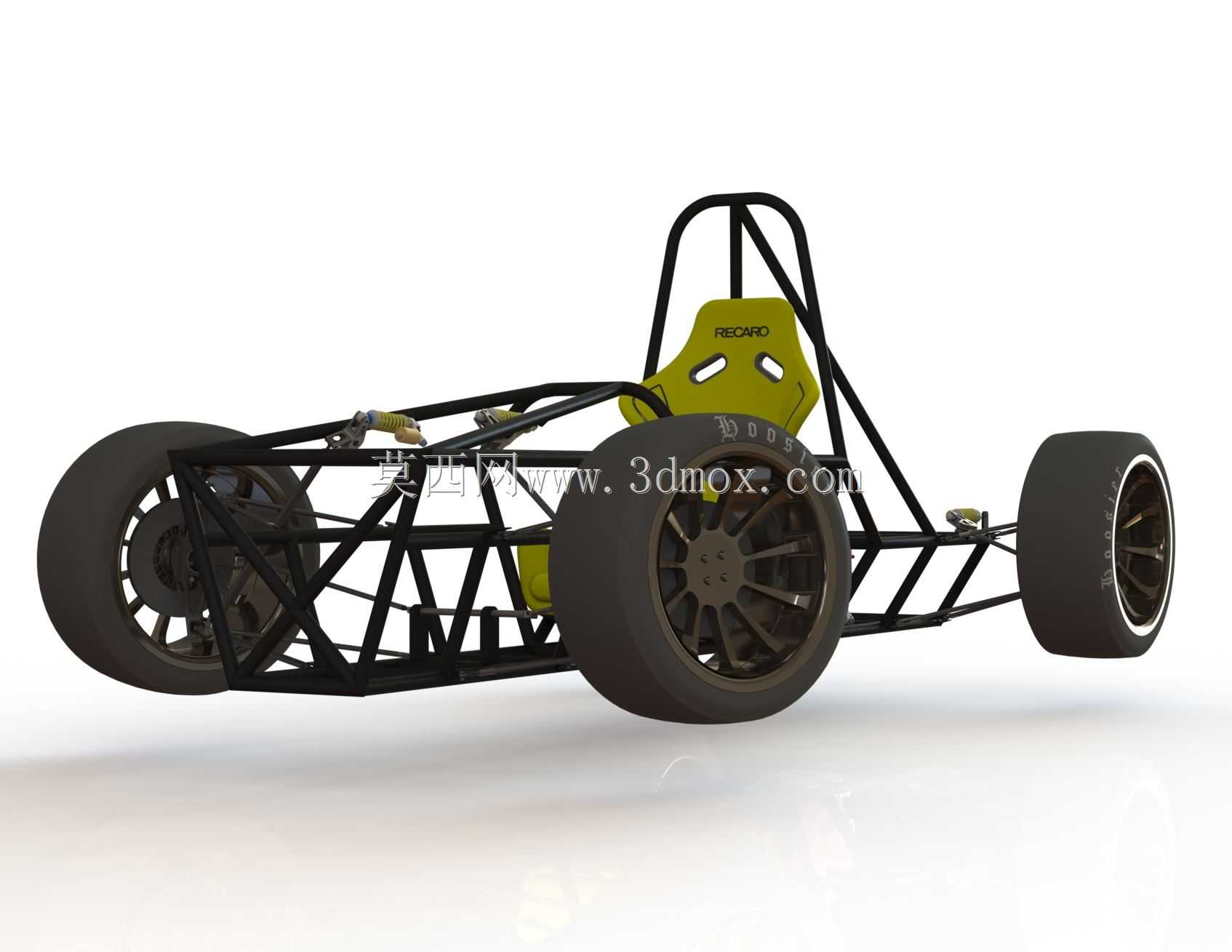

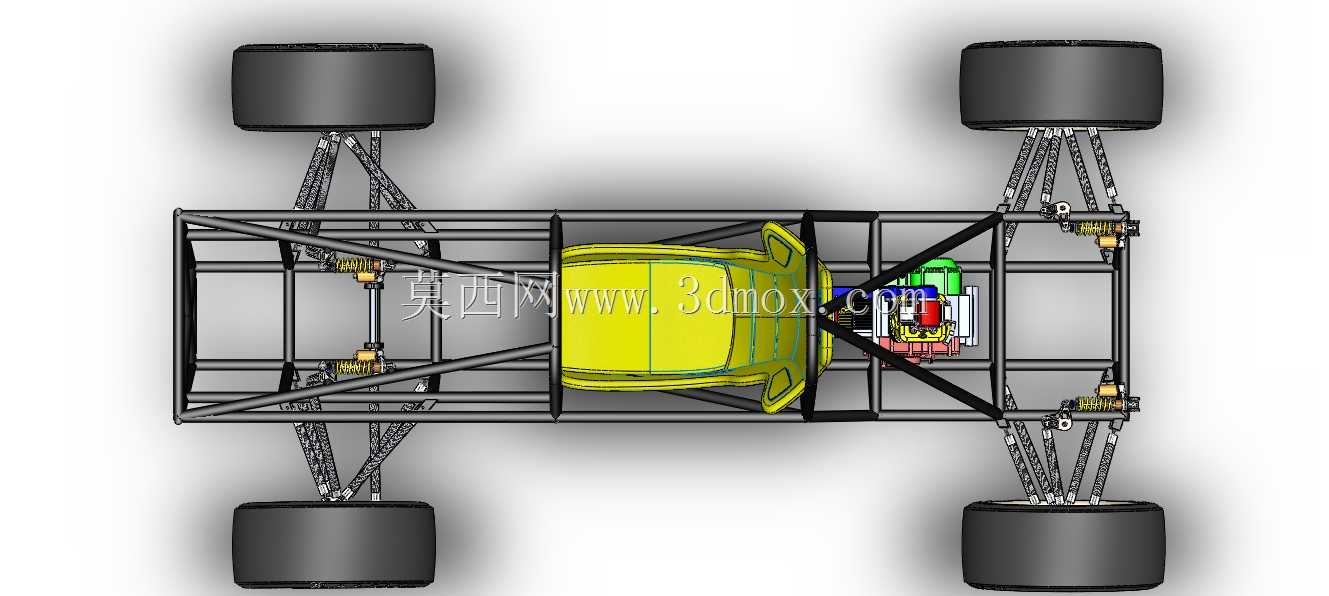

该三维结构为面向大学生方程式赛事打造的钢管式赛车底盘总成，核心应用场景为高校学生方程式赛车的研发试制、赛事参赛车辆的结构验证，同时可作为车辆工程专业底盘系统教学的具象化参考载体，覆盖赛车研发阶段的结构匹配、性能仿真、零部件装配校验等全流程环节。整套结构以空间钢管桁架式车架为承载核心，所有行走系统、动力系统、操控系统部件均依托车架的安装点位完成固定，车架采用变径高强度钢管拼接成型，通过拓扑优化排布管架走向，在严格控制整备质量的前提下，最大化提升车架抗扭刚度与碰撞溃缩防护能力，可承受赛事工况下的极限侧向加速度与路面冲击载荷。底盘前部配备双叉臂式独立悬架结构，摇臂、转向节、拉杆等部件均经过运动学仿真校核，匹配可调式阻尼减振器，可根据不同赛道的抓地力需求、路面起伏特性调整悬架倾角、束角与减振器阻尼参数，保证轮胎在极限过弯、急加速急减速工况下始终保持最大接地面积，提升整车操控极限。转向系统采用齿轮齿条式结构，转向比经过针对性调校，适配赛车短轴距、快响应的操控需求，转向拉杆与悬架摆臂的运动干涉经过多轮运动学仿真验证，全行程转向过程中无部件卡滞、运动干涉问题。行走系统配备宽幅热熔赛事轮胎与轻量化锻造轮辋，轮端轴承、轮毂的安装边界经过尺寸链校核，可承受高速旋转下的径向与轴向载荷，轮辋偏距、轮胎外径参数与悬架行程、轮拱空间完全匹配，极限跳动工况下无轮胎与车架、悬架部件剐蹭的风险。驾驶舱区域预留了赛车座椅、安全带、方向盘的安装点位，座椅安装位置经过人机工程校核，可适配不同身高的参赛车手，保证车手操控视野、踏板操作距离、方向盘握持姿态均处于最优区间。整套结构的所有连接点位均标注了明确的安装尺寸与配合公差，可直接对接零部件加工、整车装配环节，为赛车从设计方案落地为实物参赛车辆提供完整的结构依据。
