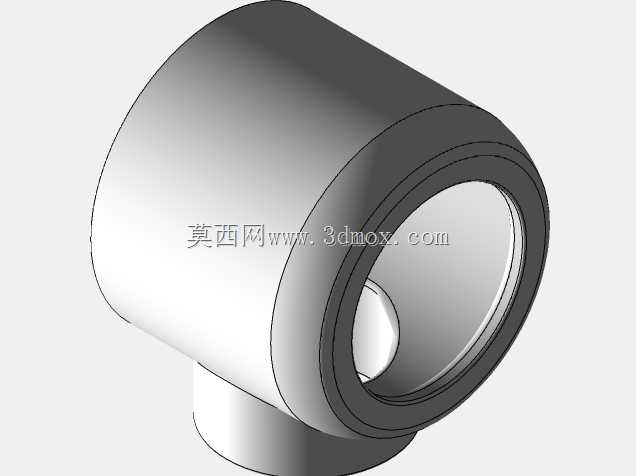

牙科诊疗用减振降噪牙钻结构设计

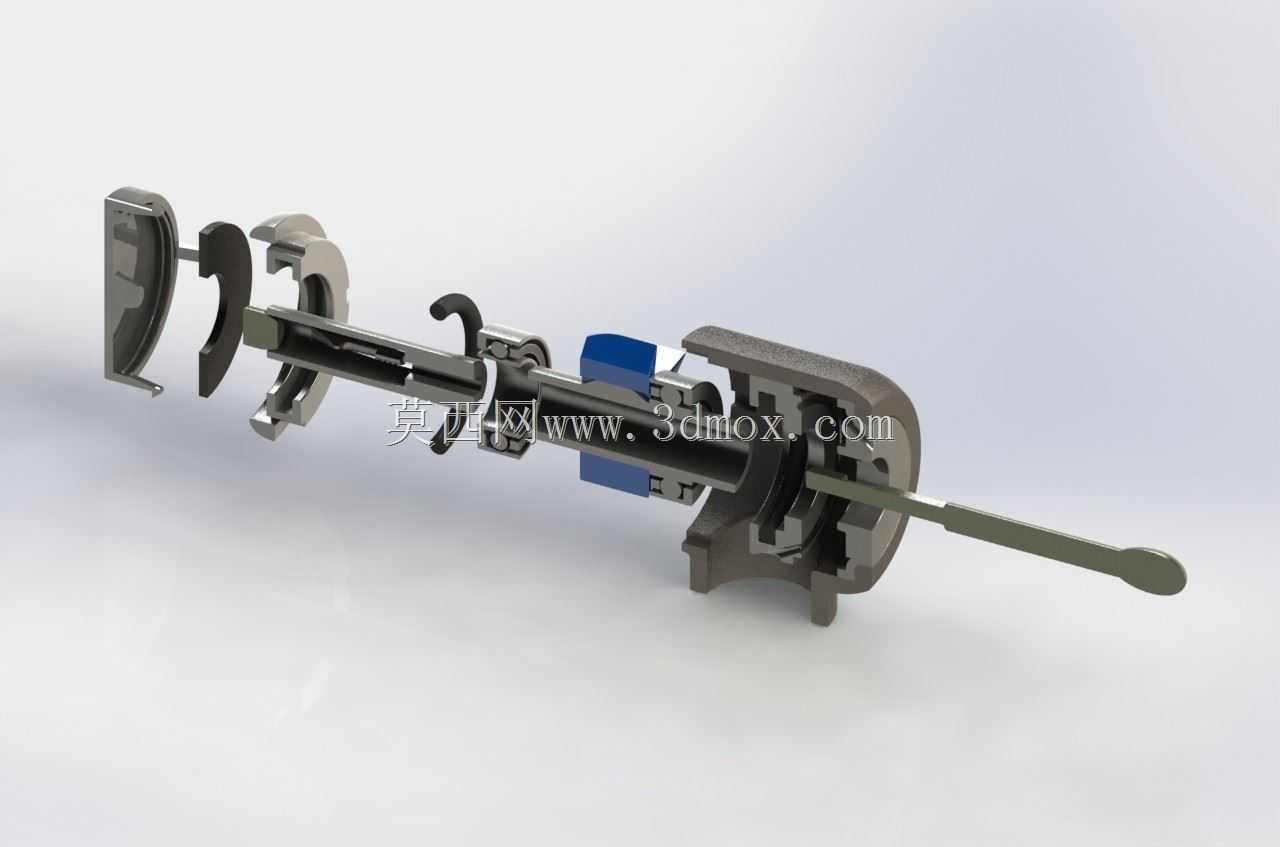

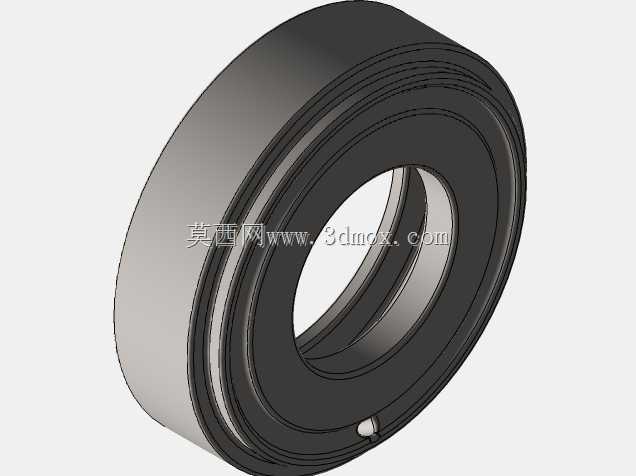

这款牙钻结构主要面向口腔临床诊疗场景设计，是牙科治疗过程中开展牙体预备、龋坏组织去除、修复体修整操作的核心手持器械，直接对接牙科综合治疗台的动力输出端，供口腔科医师在临床操作中握持使用，适配成人与儿童口腔诊疗的各类操作需求。在实际临床应用中，传统牙钻运转时产生的高频振动与尖锐噪音，极易引发患者的牙科焦虑情绪，甚至会造成部分敏感人群的诊疗抗拒，同时长期的振动传导也会加剧医师操作时的手部疲劳，影响操作精度，这款结构设计正是针对这一临床痛点展开优化。从功能特性来看，该结构在传动路径中设置了多层减振缓冲结构，在钻体与握持外壳之间布置了阻尼吸振组件，能够有效吸收传动轴高速运转时产生的径向与轴向振动，避免振动直接传递到医师握持的外表面，同时在壳体内部贴合了多孔吸声材料，可阻隔内部齿轮传动、轴承运转产生的高频噪音向外传递，大幅降低操作时的环境噪音，缓解患者的紧张情绪。设计思路上，整体采用轴向分层装配的结构逻辑，从前端工作端到后端动力连接端依次布置钻夹头定位结构、传动轴承组、减振阻尼层、降噪内衬、握持外壳、动力输入接杆，各部件之间采用卡扣与过盈配合结合的连接方式，既保证了传动路径的同轴度，避免高速运转时出现径向跳动影响钻削精度，又能让减振降噪部件完全嵌入传动路径与外壳之间，不额外增加钻体的整体外径，适配临床操作中狭小的口腔操作空间。外形尺寸与安装边界方面，整体握持段直径控制在16mm以内，符合人体工程学握持要求，医师长时间握持操作不易产生疲劳，整体轴向长度控制在120mm左右，前端工作段伸出长度适配后牙区的操作深度，能够顺利进入口腔深部完成磨牙、备洞操作；后端动力接杆采用标准牙科治疗台接口尺寸，可直接替换现有同类型牙钻结构，无需对现有诊疗设备进行改装，安装时仅需将后端接杆插入治疗台手机接口即可完成锁定，拆卸维护时可沿轴向逐层拆分各部件，方便对内部轴承、减振组件进行清洁与更换，延长整体结构的使用寿命。传动核心部分采用高精度轴承支撑传动轴，保证钻体在每分钟数万转的高速运转下依然保持稳定的输出精度，避免钻针出现摆动造成患者健康牙体组织的意外损伤，外壳采用耐高温消毒的材质制作，可耐受临床常规的高温高压消毒流程，满足院感防控要求。
