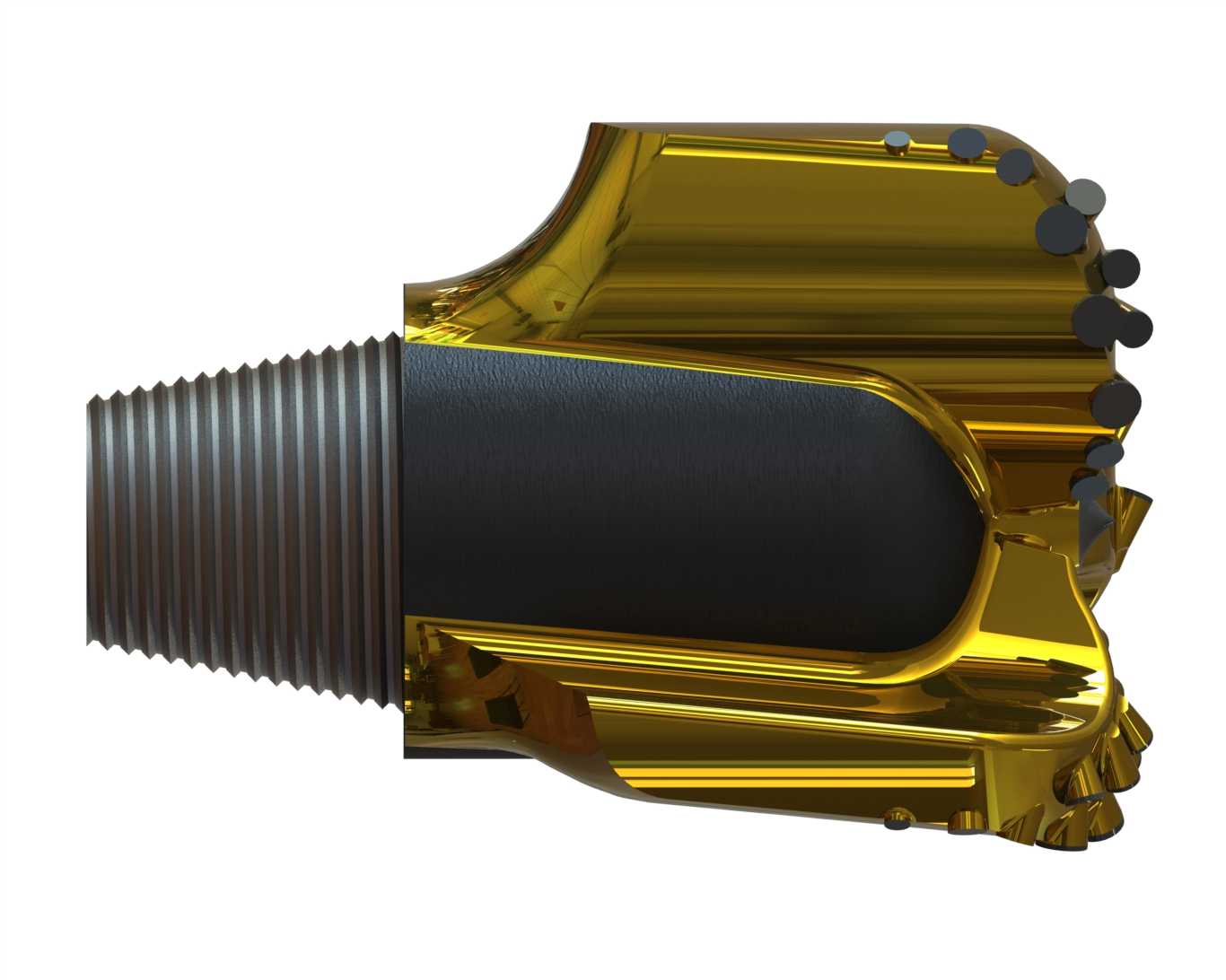

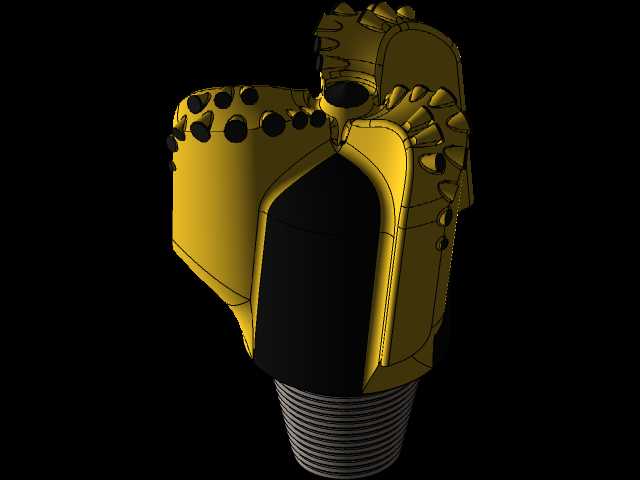

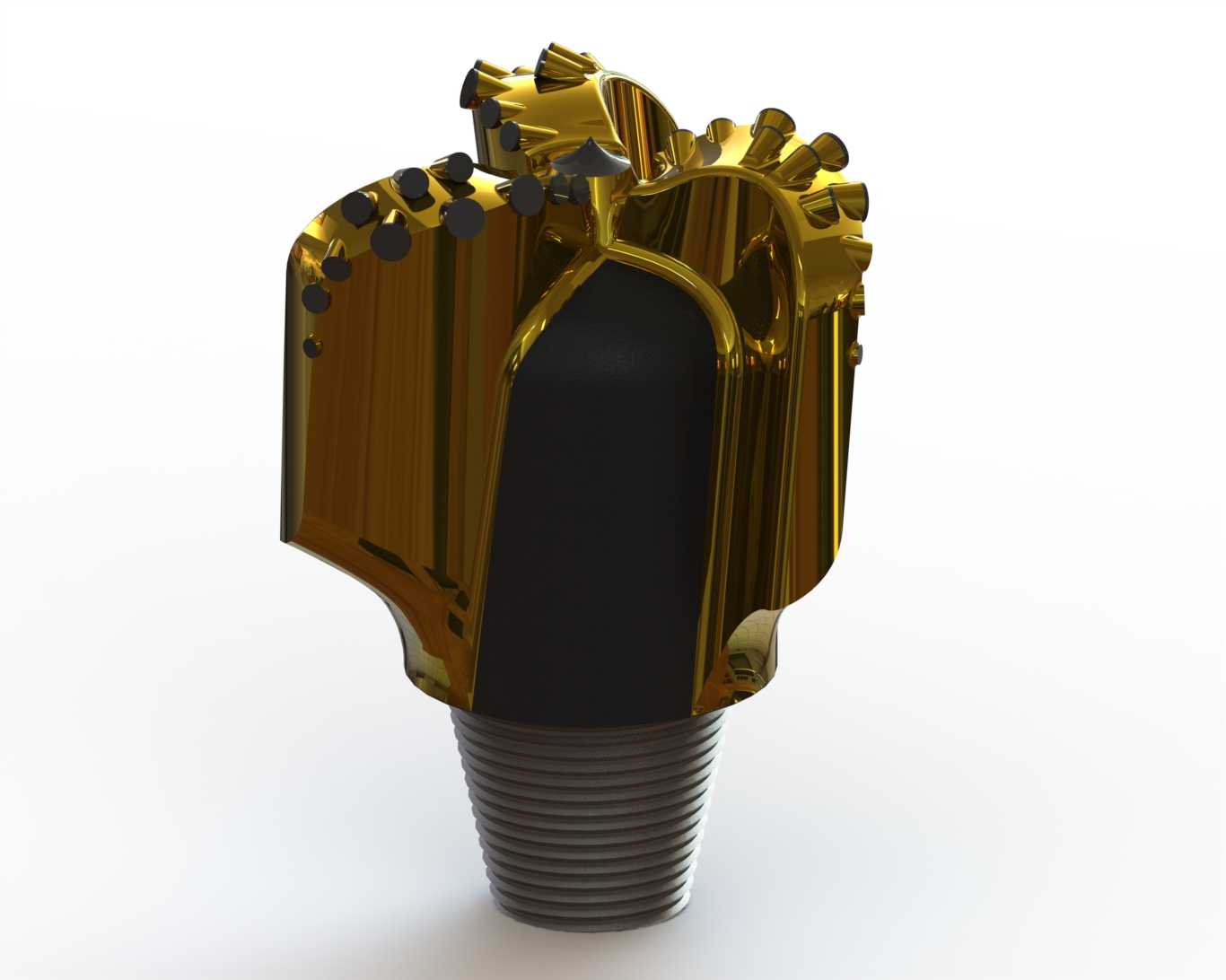

油气钻井用五刀翼PDC钻头结构设计

这款PDC钻头主要面向陆上及海洋油气钻井作业场景，是定向井、水平井钻进作业中的核心破岩工具，可在中硬至硬质地层中完成高效钻进作业，适配常规转盘钻井、井下动力钻具驱动等多种钻井工况，在深井、超深井的硬地层钻进环节也能保持稳定的作业表现。在实际钻井作业中，该钻头承担着破碎井底岩石、保障井眼轨迹平滑、配合钻井液完成岩屑上返的核心作用，其刀翼上布置的聚晶金刚石复合片切削齿可在钻压与扭矩的共同作用下，以剪切破碎的方式切削地层岩石，相比传统牙轮钻头具备更长的进尺寿命与更高的机械钻速，能够有效减少起下钻次数，降低整体钻井作业成本。从功能特性来看，这款钻头采用五刀翼不等距布置结构，刀翼轮廓采用浅内锥、短外锥的冠部轮廓设计，既能够保障钻头在定向钻进过程中的工具面稳定性，避免钻进时出现方位漂移的问题，又能提升钻头外侧保径部位的抗磨损能力，延长钻头在硬夹层钻进时的使用寿命。切削齿采用后排辅助齿布置方案，在主切削齿完成表层岩石破碎后，后排齿可对残留岩脊进行二次破碎，同时在钻遇硬夹层时承担部分冲击载荷，减少主切削齿出现崩齿、碎裂的失效风险。钻头的水力结构采用喷嘴与刀翼流道匹配设计，每个刀翼间隙对应布置高压喷嘴，喷嘴出口角度对准切削齿工作区域与井底排屑槽，能够让钻井液以最优流速冲击切削齿表面，及时带走切削产生的热量避免切削齿过热失效，同时将破碎产生的岩屑快速冲离井底，避免岩屑在井底重复破碎影响钻进效率，优化后的流道结构还能减少钻井液在钻头周围的涡流损耗，降低井下环空压耗，适配深水钻井等对井底压力控制要求较高的作业场景。在设计思路上，这款钻头重点围绕定向钻进时的流体流动特性开展参数优化，通过调整刀翼的螺旋升角、切削齿的侧倾角与后倾角，匹配不同地层的岩石抗剪强度参数，既保证切削齿能够以最优切削角度切入岩石，又能让钻井液在钻头旋转过程中顺着螺旋刀翼形成稳定的上返流道，减少岩屑在钻头肩部的滞留堆积，避免钻头出现泥包失效。在安装边界方面，钻头下端采用标准API石油钻杆连接螺纹，可与常规钻具组合直接适配，无需额外转换接头，钻头整体外径符合对应井眼尺寸的标准公差要求，保径段长度满足井眼轨迹控制的尺寸要求，钻头总长度适配常规井下动力钻具的上部安装空间，在入井作业时可顺利通过套管鞋与井眼缩径段，不会出现卡钻、下钻遇阻的问题。刀翼部位的排屑槽深度经过优化，在保证钻头本体结构强度的前提下预留了足够的岩屑过流面积，即使在高机械钻速的快钻时段也能保障岩屑顺利上返，不会因为排屑不畅导致钻头托压影响钻进效率。
