带把手多棱底日用注塑水杯结构设计

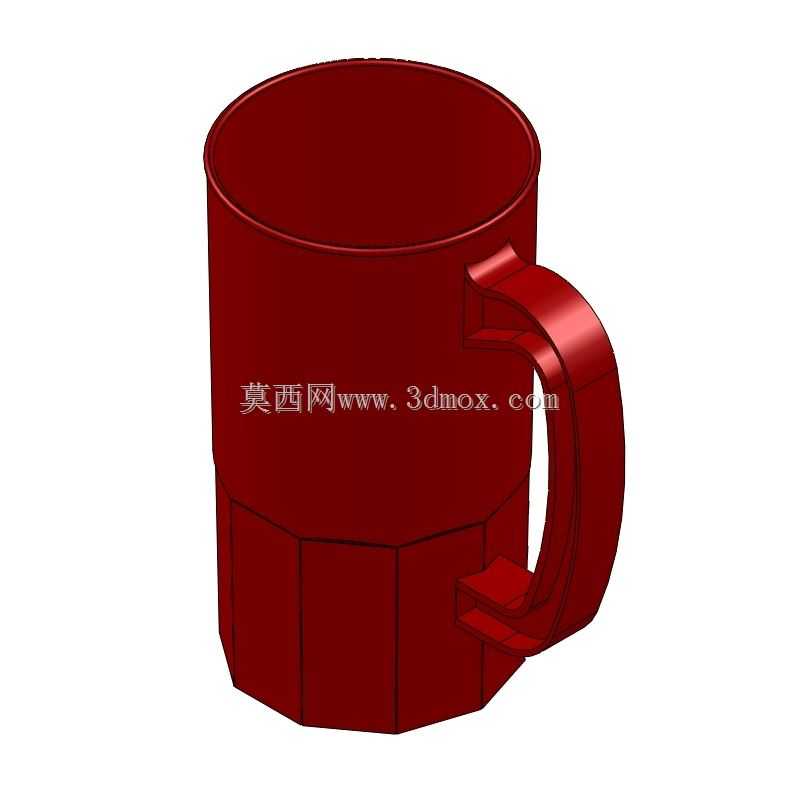

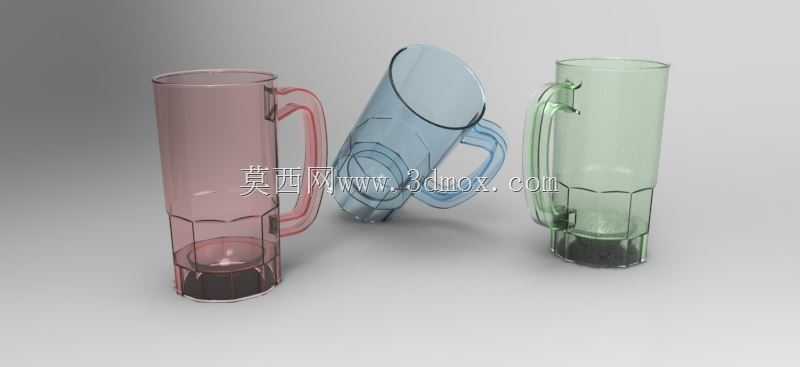

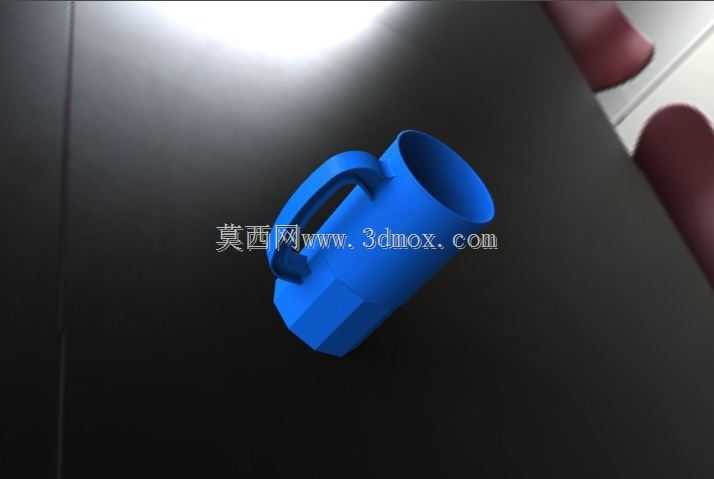

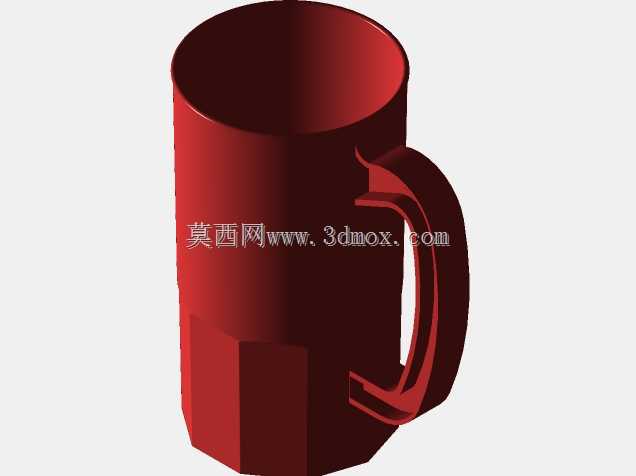

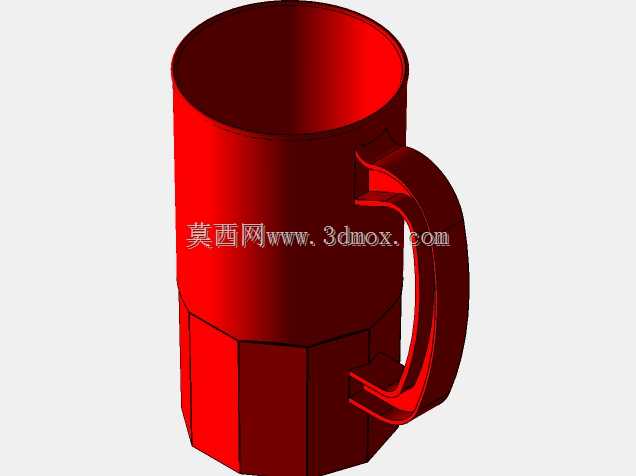

　　这款带把手的塑料水杯是面向日常饮用场景开发的注塑成型容器，在餐饮门店、办公场景、家庭日常使用、户外便携饮水等场景中都有广泛的适配性，可作为常温饮品、冰镇啤酒、饮用水的盛装器具，也可作为小型物料的临时收纳容器使用。从结构设计层面来看，杯身主体采用直筒型主腔体设计，腔体内部做光滑圆弧过渡处理，没有多余的凸起或凹陷结构，一方面能够最大化利用内部盛装空间，在同等外形尺寸下获得更大的有效容积，另一方面光滑内壁能够减少饮品残留，降低日常清洗的难度，避免污渍在结构缝隙中积存。杯身下部采用多棱面切边设计，替代传统全圆弧杯底结构，这种设计首先能够提升杯体放置时的稳定性，多棱边形成的支撑面相比圆弧面拥有更大的静摩擦接触面积，

　　放置在光滑桌面时不易出现滑移倾倒的问题；其次多棱结构能够提升杯身下部的结构强度，在杯体意外跌落时，棱边结构能够分散冲击载荷，降低杯体开裂的概率，同时多棱面也能在手持时提供更好的摩擦力，手部沾水的状态下握持也不易打滑。把手部分采用一体化注塑的连接结构，上下两端分别与杯身上部、杯身下部的棱面区域做平滑过渡连接，连接处做了加厚的圆角处理，避免应力集中导致的把手断裂问题；把手的内圈尺寸按照成年人手部握持的人机工程尺寸设计，预留了足够的手指穿入空间，握持时手部不会与杯身外壁产生过度挤压，长时间持握也不会产生明显的压痕，把手的截面采用圆弧过渡的扁形结构，贴合手指的握持曲面，提升持握的舒适度。杯口位置做了加厚的卷边处理，卷边向内做微小的圆弧收边，

　　一方面能够提升杯口的结构强度，避免杯口受外力碰撞出现变形开裂，另一方面圆滑的卷边在饮用时能够贴合唇部，提升饮用的触感，不会出现锐边刮嘴的问题。从注塑成型的工艺角度考量，整个杯体的壁厚设计保持均匀过渡，没有出现壁厚突变的区域，能够有效避免注塑过程中出现缩痕、气泡、填充不足等成型缺陷，所有的转角位置都采用了圆角过渡，既能够降低注塑时的熔体流动阻力，提升填充效率，也能够减少使用过程中应力集中带来的结构损坏风险。杯体的整体外形尺寸适配常规的杯架、车载水杯位的安装边界，底部多棱结构的外接圆直径小于常规杯架的内径，能够稳定放置在常规尺寸的杯架中，不会出现卡滞或者放置不稳的问题；杯身总高度适配常规的饮水机出水高度，

　　接水时无需过度倾斜杯体即可完成接水操作。在实际使用过程中，这款塑料杯可耐受日常饮品的常规温度区间，适合盛装非高温的各类饮品，一体化的结构没有额外的拼接零件，不存在拼接缝隙漏液的问题，整体结构简单可靠，适合批量注塑生产，能够满足大规模日用消费品的生产制造需求，在结构设计上兼顾了使用便利性、结构强度、成型工艺性多方面的要求，没有多余的冗余结构，在控制制造成本的同时保证了使用体验。
