大学生方程式赛车悬架轮边总成结构

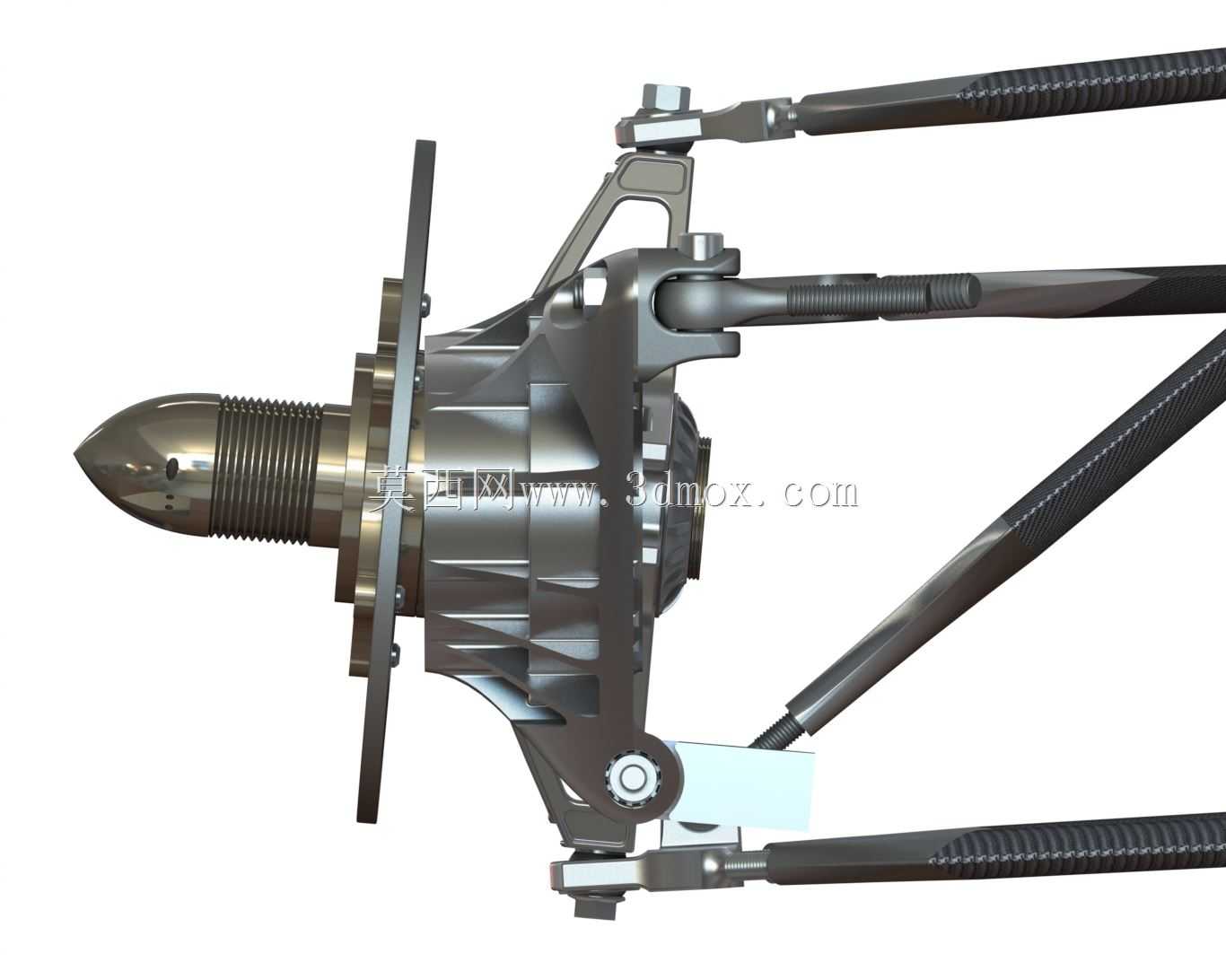

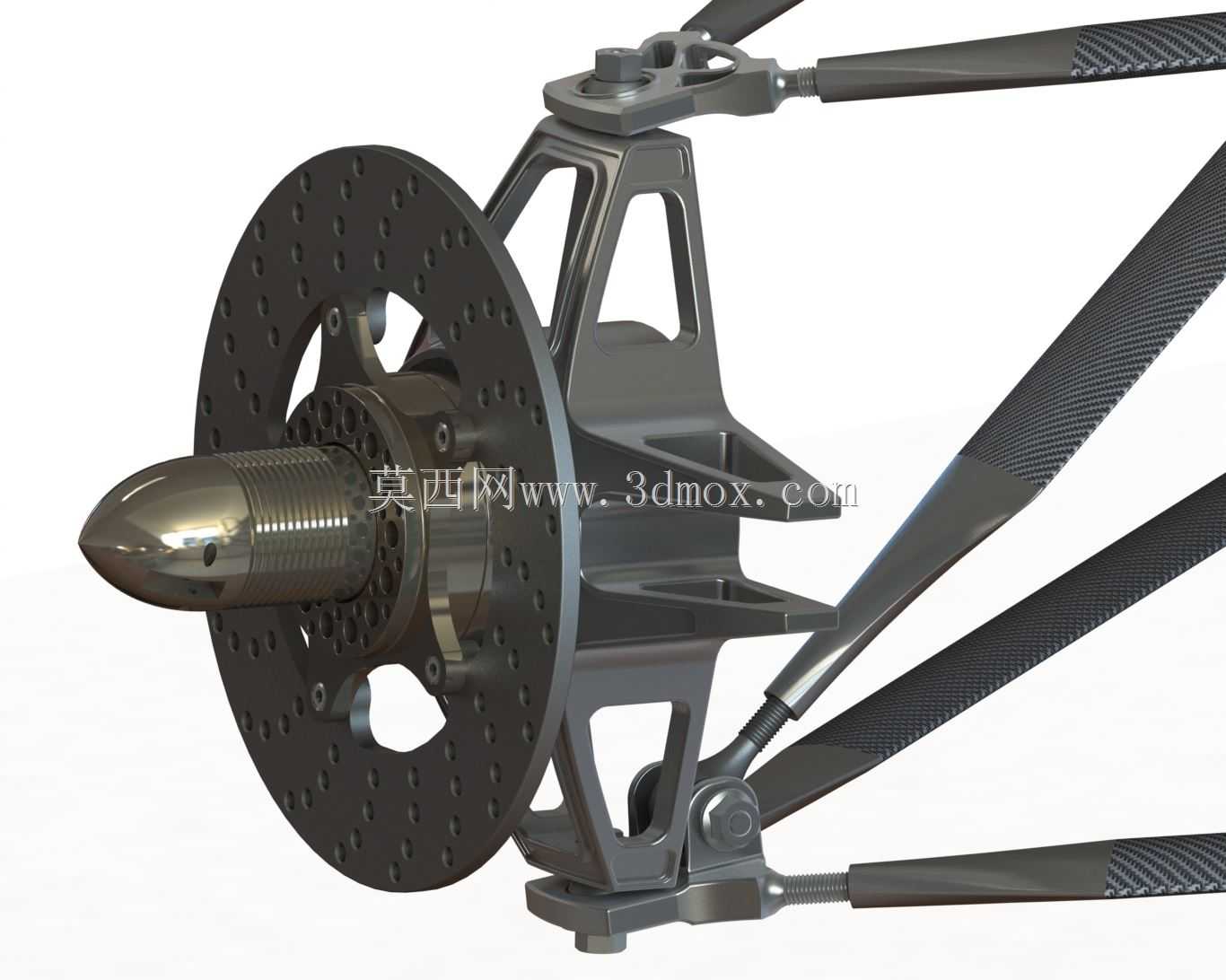

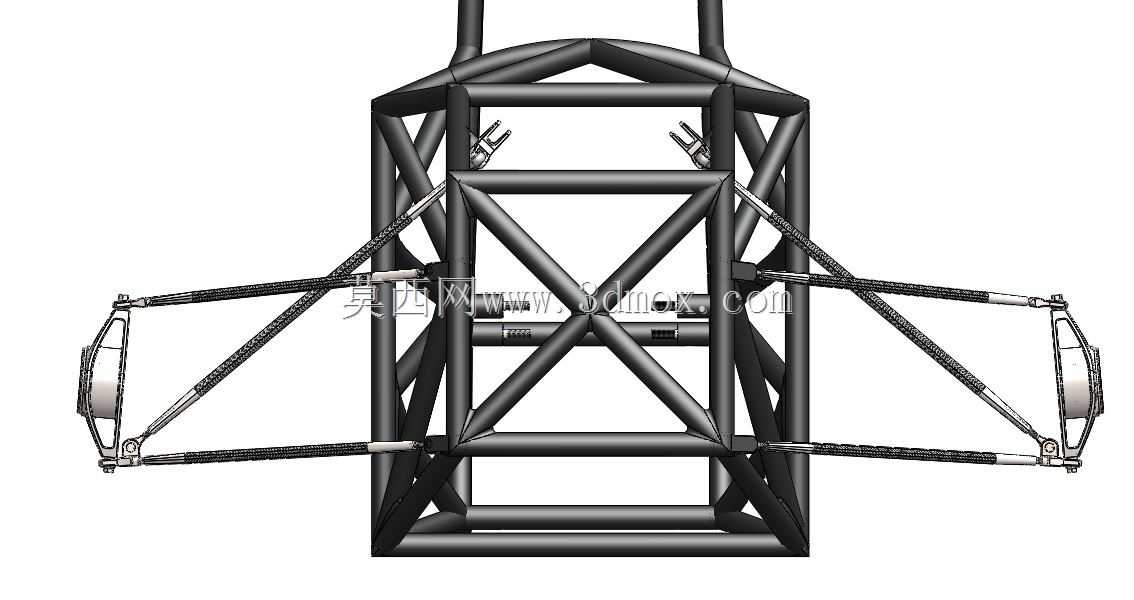

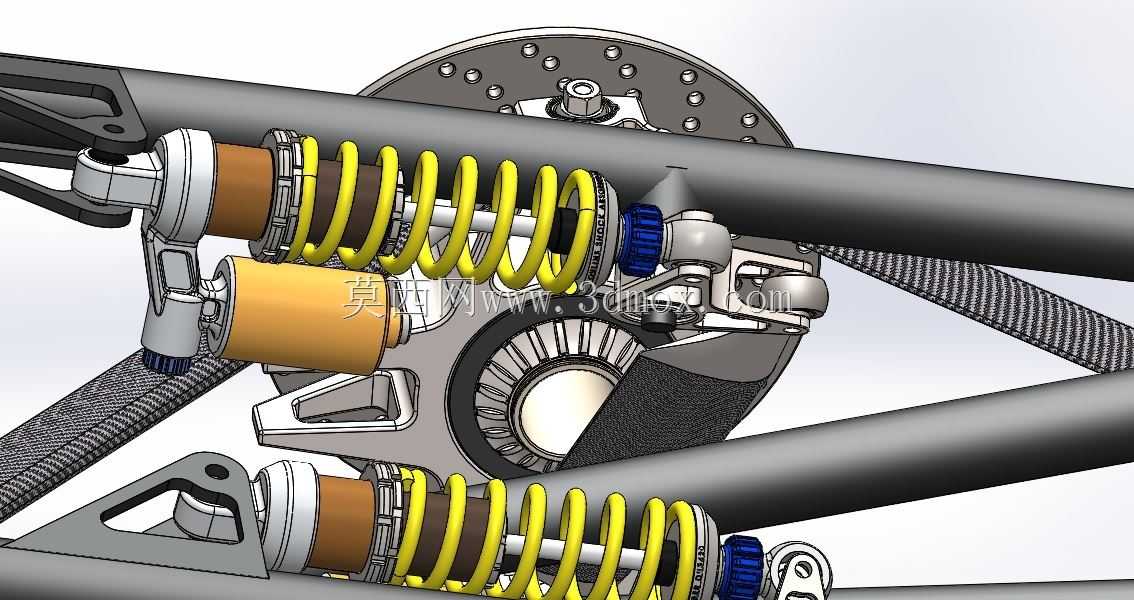

　　该结构对应大学生方程式赛车的轮边与悬架连接区域，是赛车底盘行走系统的核心承载单元，直接服务于赛道竞速场景下的载荷传递与定位精度保障。日常赛道行驶过程中，轮端承受的纵向加速制动力、侧向过弯离心力、垂向颠簸冲击载荷，都会通过这套结构传递至悬架推杆、横拉杆再传导至车架本体，其结构刚度与几何定位参数直接决定赛车的操控响应极限与轮胎接地性能。从功能特性来看，这套总成集成了轮毂轴承单元、制动盘安装位、转向节主体、悬架摆臂连接铰点、推杆安装座多个功能接口，轮心采用带螺纹的快拆式轴头设计，适配赛事中快速更换轮胎轮组的需求，轴承选用成对布置的角接触结构，可同时承受径向与双向轴向载荷，满足大侧向加速度下的承载要求。设计过程中优先考虑了铰点的位置精度，

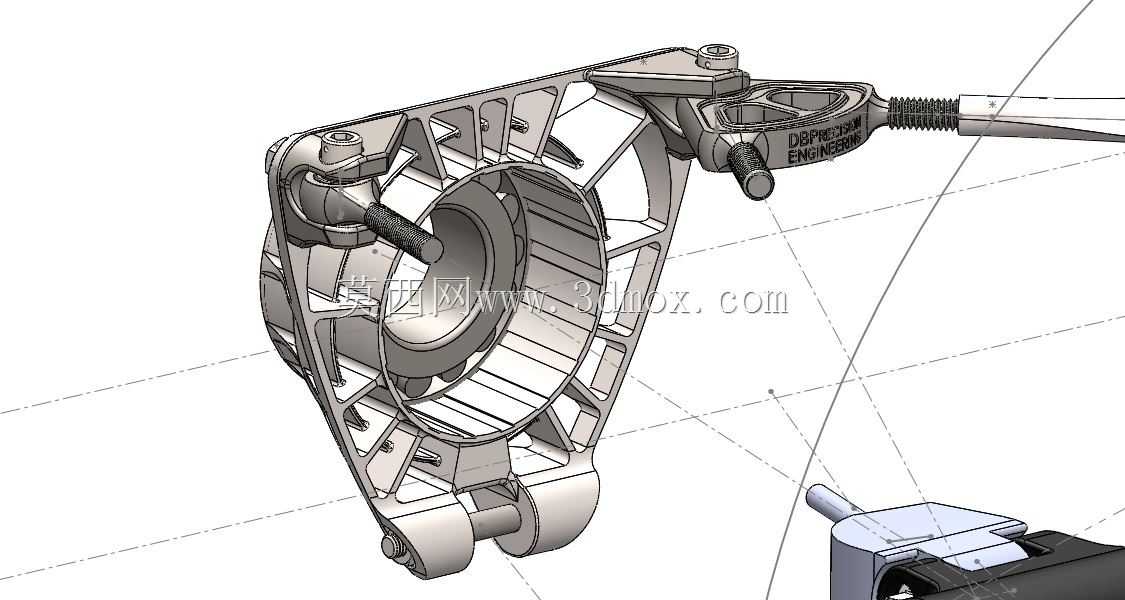

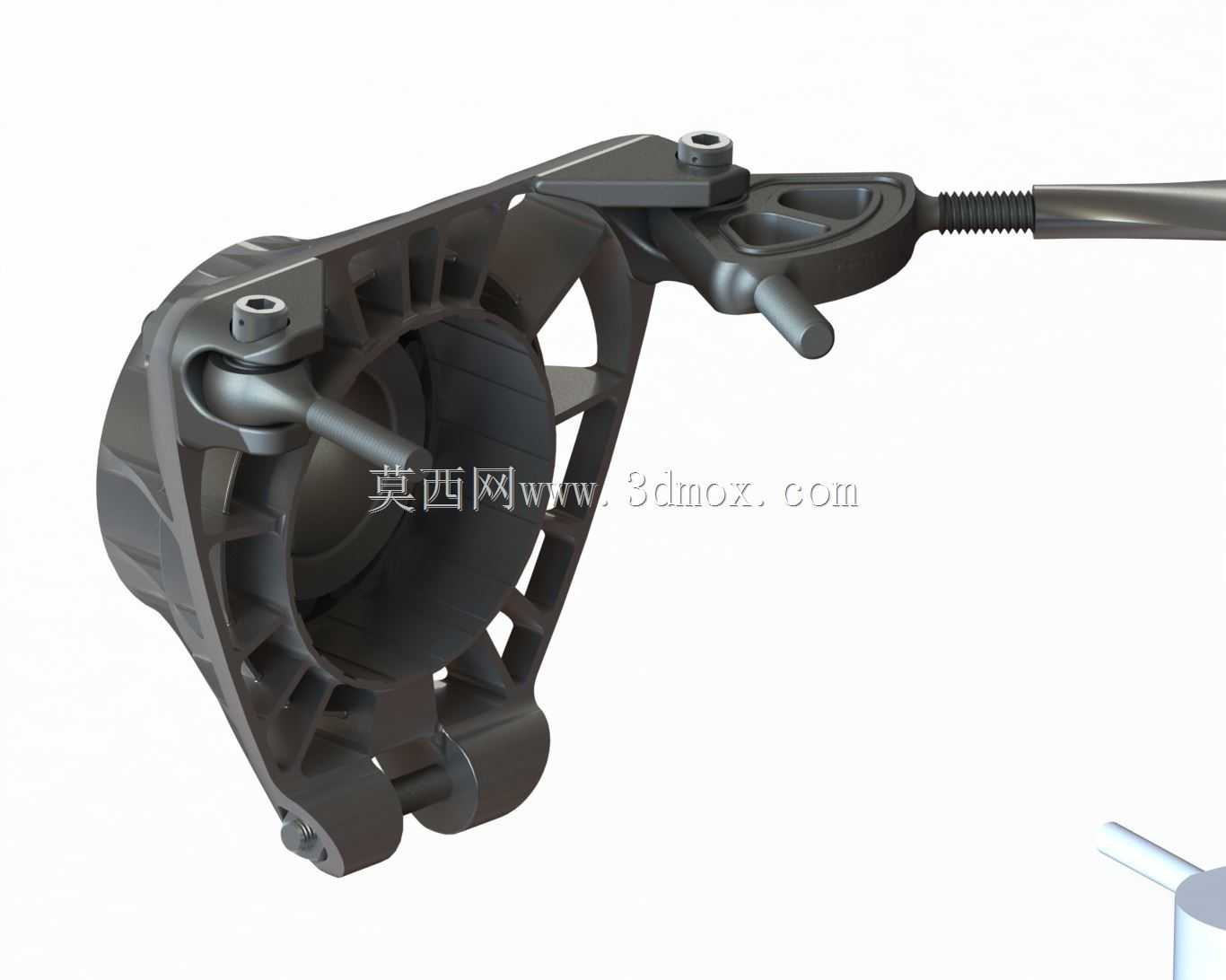

　　所有摆臂连接点均采用球铰结构，预留了调整垫片的安装空间，可针对前轮外倾角、主销后倾角、前束值等定位参数做精细化调校，适配不同抓地力水平的赛道胎与不同铺装特性的赛道场景。转向节本体采用拓扑优化后的镂空结构，在保证安装点刚度满足1.5倍极限冲击载荷要求的前提下，尽可能削减非簧载质量，降低悬架上下运动的惯性负载，提升减振器的响应速度。从安装边界来看，轮端法兰的螺栓孔分布圆直径适配赛事通用的13英寸轮圈安装规格，制动盘安装面距轮心端面的距离匹配主流浮动刹车盘的安装尺寸，各摆臂连接铰点的球铰销直径统一为12mm，可与车队通用的自制钢管摆臂端头直接适配，推杆上安装点的位置经过运动学校核，在悬架全行程上下跳动过程中，

　　轮距变化量控制在每侧5mm以内，前束变化梯度控制在0.2度每50mm跳动行程内，避免大冲击下出现转向干涉或轮胎异常磨损。结构外侧的整流头锥设计，可梳理轮端裸露结构带来的乱流，降低轮腔区域的气动阻力，后续针对底盘壳体做CFD优化时，该头锥的型面可与前翼尾流、侧箱导流结构做衔接匹配，进一步优化整车空气动力学表现。横拉杆的连接点布置在转向节摇臂的中间位置，转向传动比经过匹配，方向盘从左极限到右极限的总圈数控制在1.2圈以内，满足赛道小半径回头弯的快速转向需求，所有连接螺栓均采用航空级高强度合金材质，关键承力部位的螺纹连接均做防松处理，避免高速行驶下的连接松脱风险。
