FSAE赛车轻量化前立柱结构设计

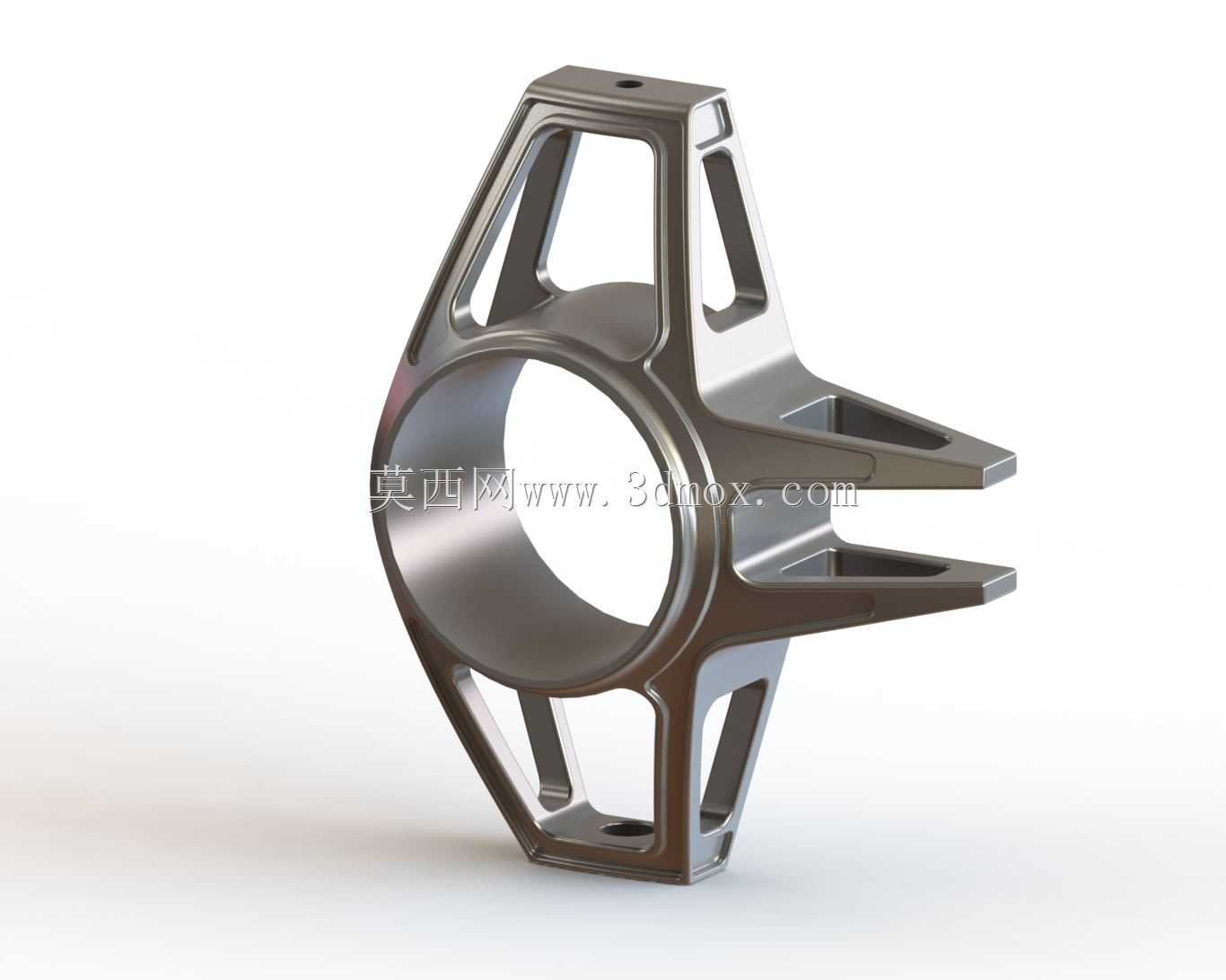

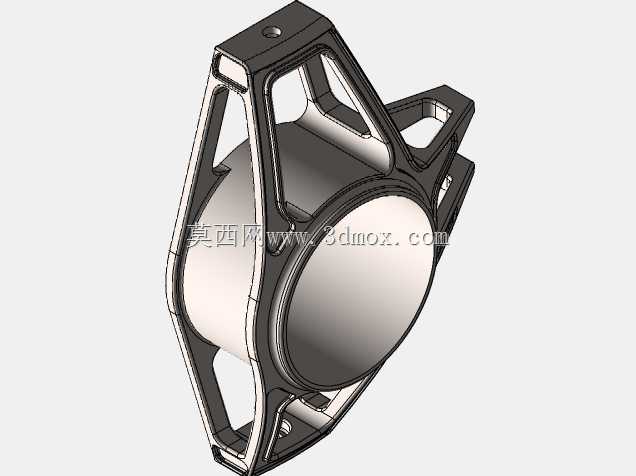

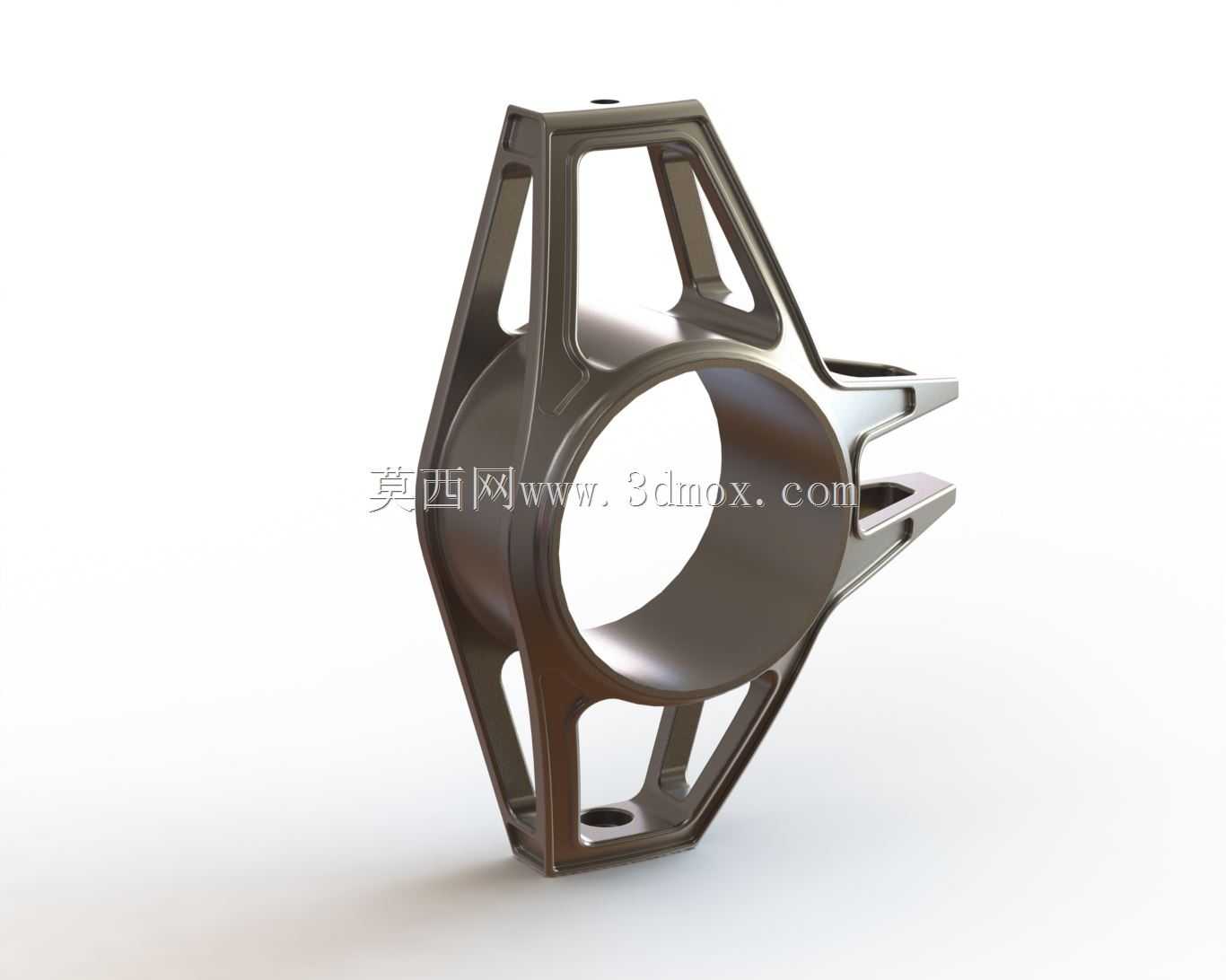

该部件为方程式赛车悬架系统中的核心承载构件，主要应用于大学生方程式赛车的前轮总成区域，承担着连接悬架上下摆臂、转向拉杆、轮毂轴承与制动卡钳的关键作用，是赛车行驶过程中传递车轮载荷、转向力矩与制动力矩的核心枢纽，直接影响赛车的转向响应精度、行驶稳定性与簧下质量表现。在实际赛事场景中，前立柱需要承受赛车过弯时的侧向载荷、制动时的纵向冲击载荷以及路面颠簸带来的垂向交变载荷，其结构性能直接决定了赛车在高速过弯、紧急制动等极限工况下的可靠性与操控表现。该设计围绕赛车轻量化与高强度的核心需求展开，在设计过程中首先完成了各安装接口的边界约束梳理，明确了轮毂轴承安装位的同轴度要求、摆臂球头安装孔的位置度公差、制动卡钳安装面的平面度标准，确保各接口尺寸完全匹配对应规格的轮毂、轴承、卡钳与悬架杆件，避免出现安装干涉问题。整体结构采用镂空式桁架构型，在核心承载路径上保留连续的传力筋条，对非承载区域进行大尺寸挖空处理，在保证结构刚度与强度的前提下最大化去除冗余材料，有效降低了部件自身重量，进而降低赛车簧下质量，提升悬架系统的动态响应速度。设计过程中通过有限元分析手段对各工况下的应力分布进行模拟迭代，对应力集中区域进行圆角过渡与筋条加厚处理，对低应力区域进一步优化材料分布，最终实现了强度与重量的最优平衡。部件中部为贯通式轴承安装筒，用于装配轮毂轴承组件，外围延伸出的多组支耳分别对应悬架摆臂、转向拉杆与制动卡钳的安装点位，各安装孔位的位置精度严格按照赛车装配公差要求设定，能够保证前轮定位参数的准确性，减少轮胎异常磨损，提升赛车的行驶操控性能。
