剖视结构航空燃气轮机涡轮动力装置

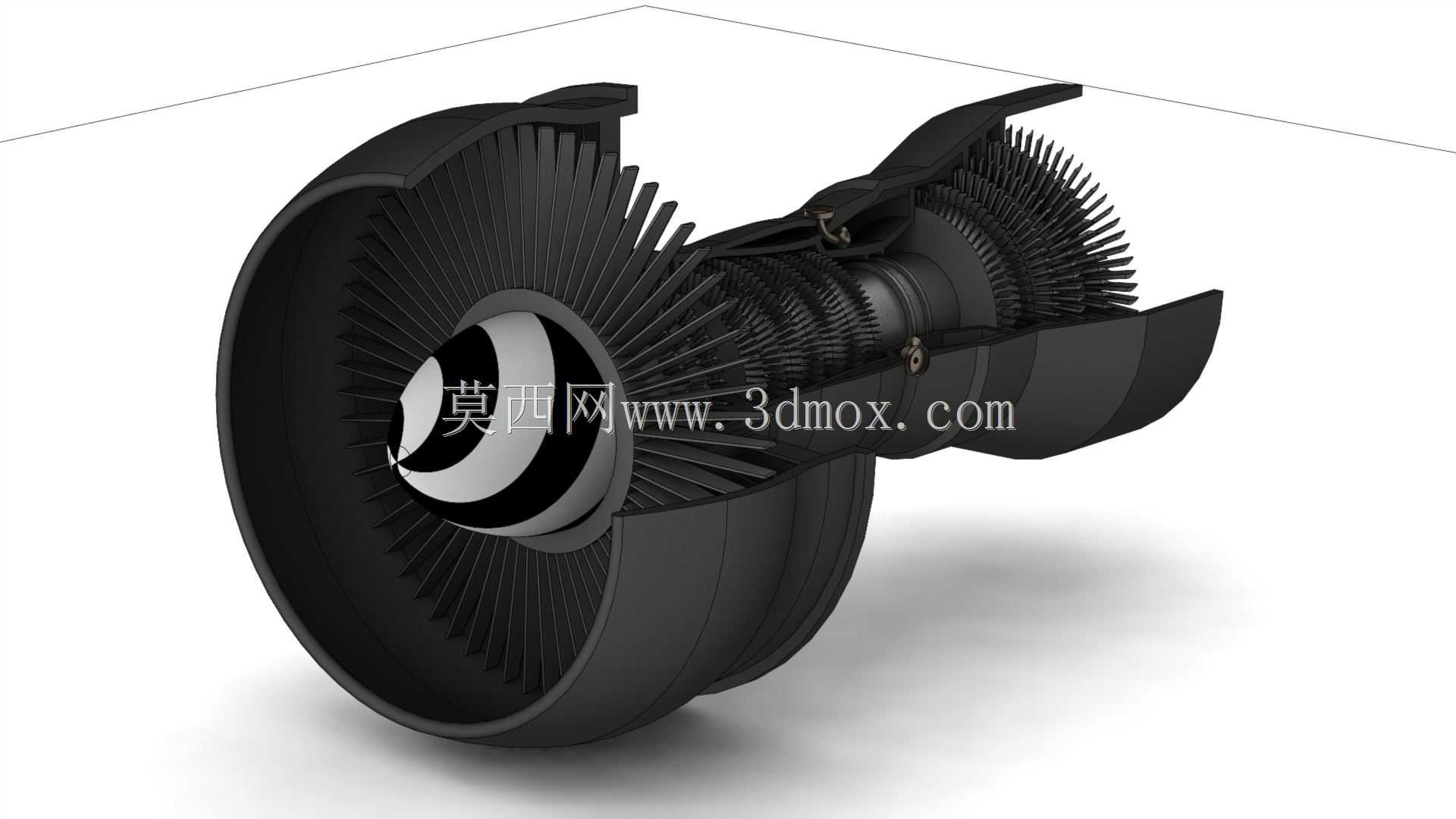

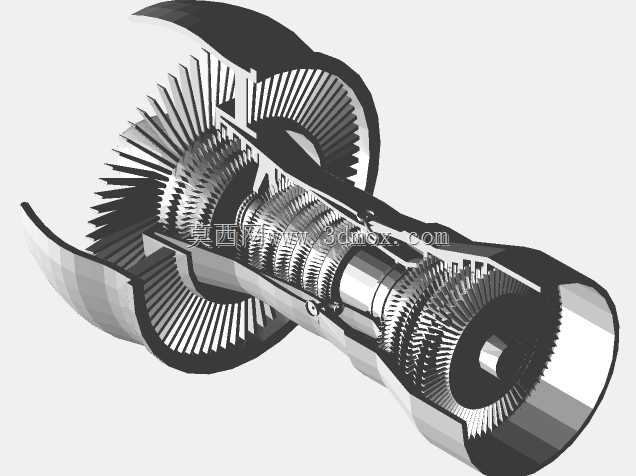

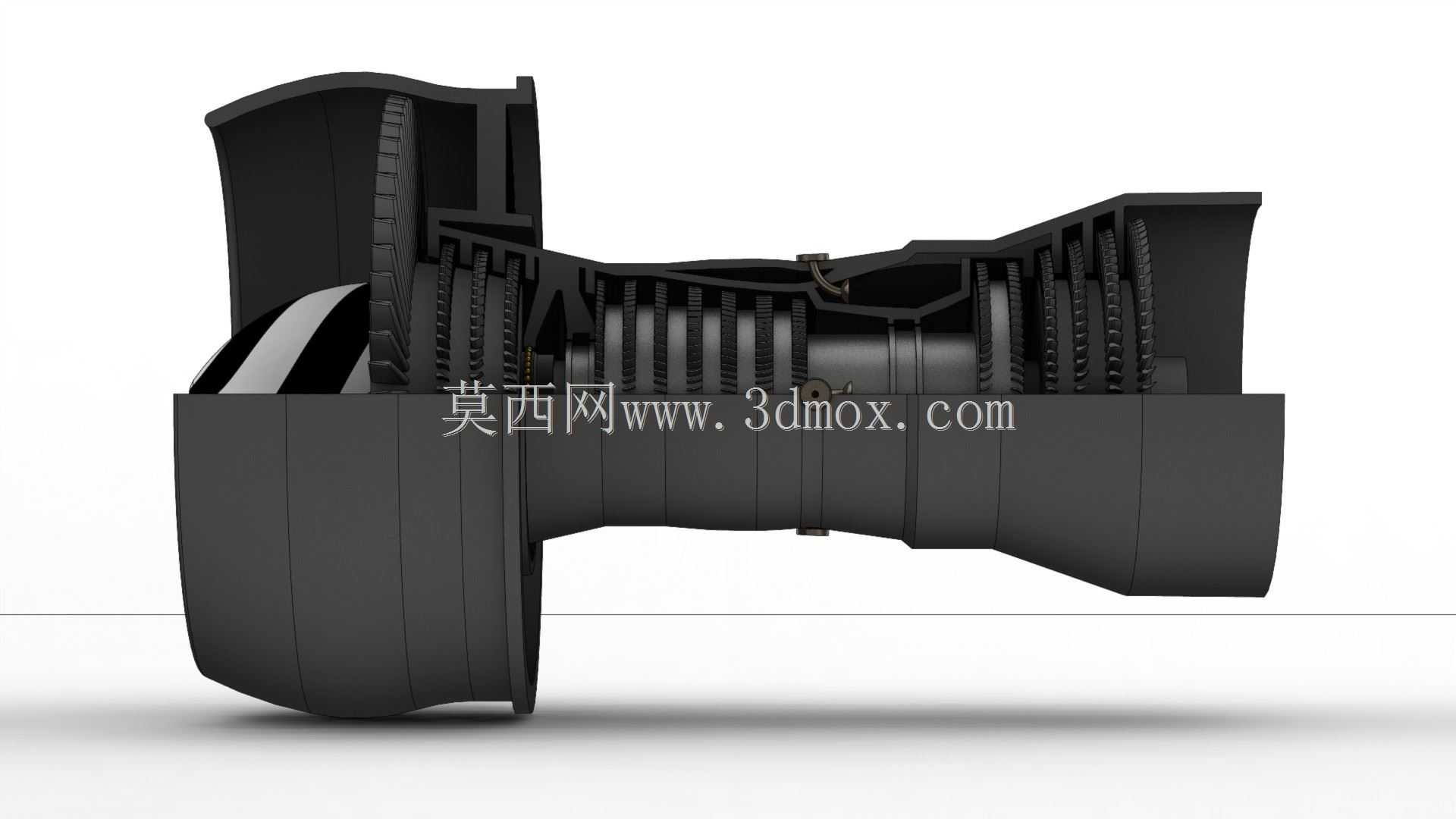

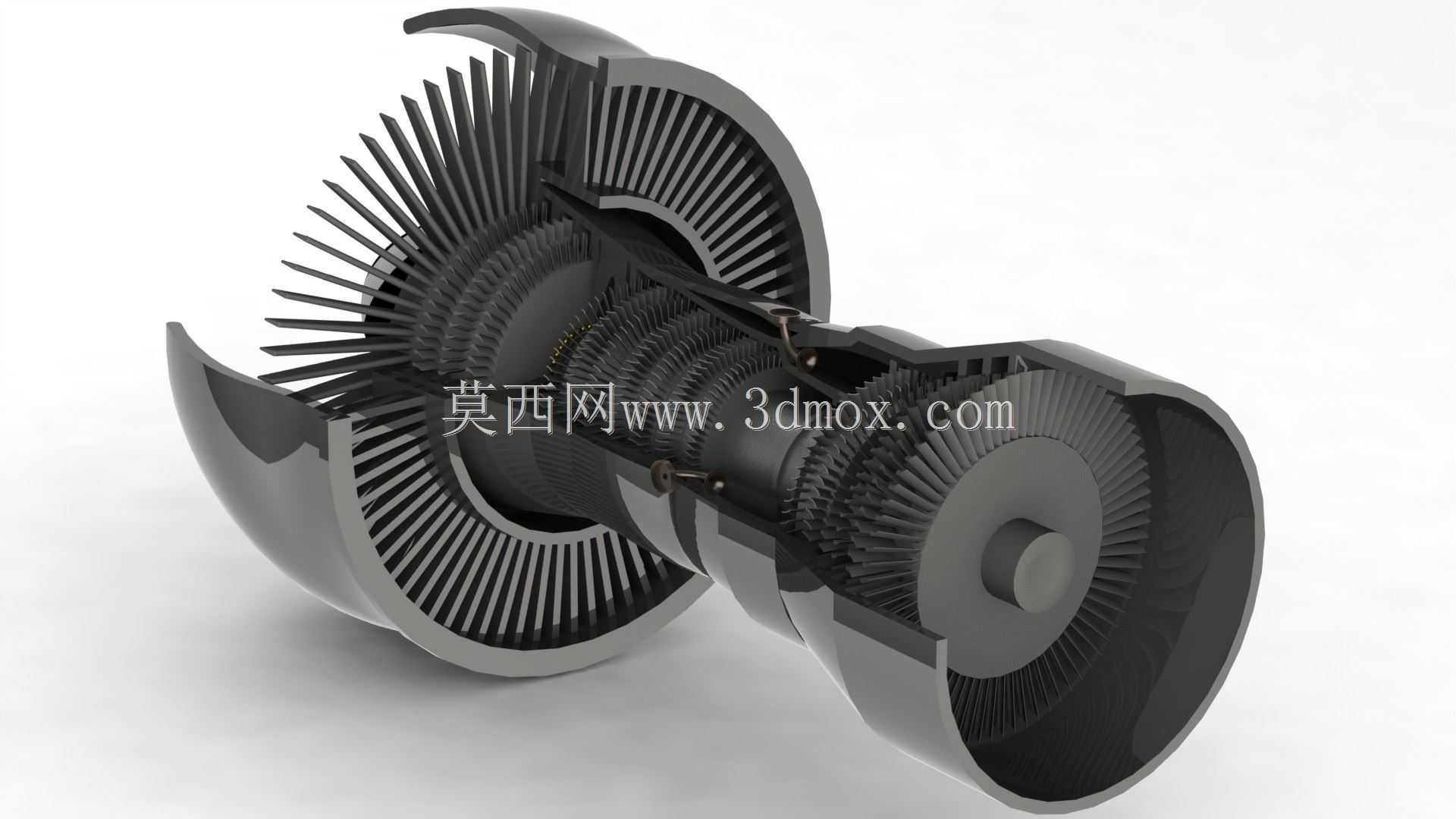

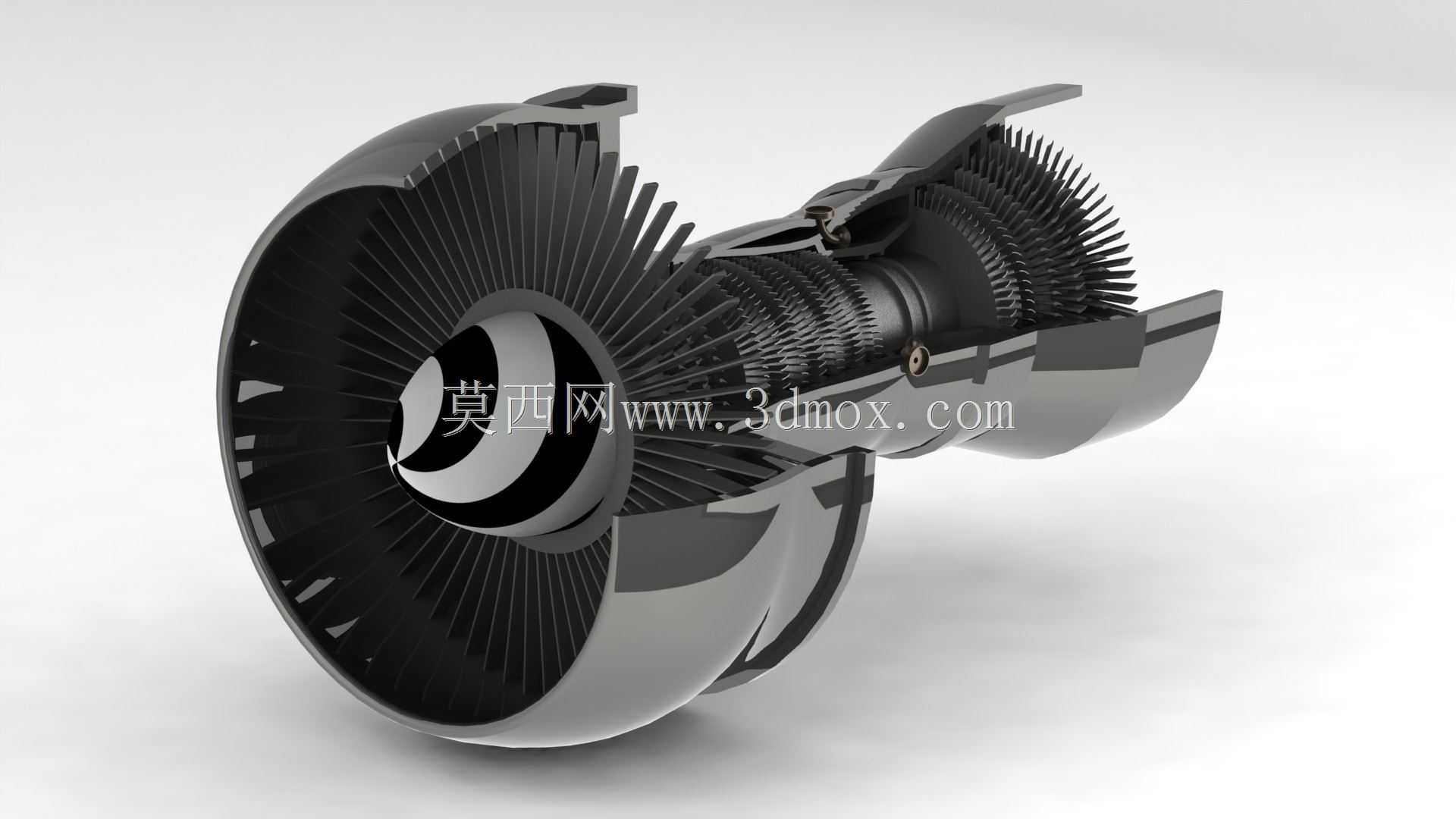

这款剖视展示的燃气轮机，核心应用场景覆盖航空推进、大型电站调峰发电、舰船主动力驱动、油气管道增压输送等高端动力领域，是当前热功转换效率最高的旋转式动力装备之一。作为连续做功的叶轮动力设备，它的核心功能是将燃料燃烧释放的热能，通过多级叶轮的能量转换，持续输出稳定的轴功率或高速喷射推力，相比传统往复式动力装置，它具备功率密度大、运行振动小、连续工作寿命长、可适配多种燃料的突出优势，在大推力、大功率需求场景下具备不可替代的应用价值。从设计思路来看，该模型采用半剖视的呈现方式，完整还原了燃气轮机的核心流道结构：前端大直径进气风扇负责大流量空气导入与初步增压，后续多级压气机叶轮逐级提升空气压力，让高压空气进入燃烧室与燃料充分混合燃烧，产生的高温高压燃气依次推动高压涡轮、低压涡轮膨胀做功，其中高压涡轮输出的功率直接驱动压气机持续运转，低压涡轮输出的功率则作为有效动力对外输出，整套气动布局严格遵循布雷顿循环的热功转换逻辑，每一级叶片的叶型扭转角度、流道收敛扩张比例都经过气动优化，尽可能降低流动损失，提升整体热效率。在外形尺寸与安装边界层面，该类大涵道比燃气轮机的径向最大尺寸集中在前端进气风扇段，轴向长度根据压气机、涡轮级数不同存在差异，安装时需要预留足够的进气整流空间与排气扩压空间，同时要匹配对应的支撑固定结构，承载设备运转时的轴向与径向载荷，还要预留燃油管路、冷却管路、检测传感器的安装走位空间，保证设备长期稳定运行。模型中清晰呈现的叶片阵列、机匣分层结构、转子支撑结构，都还原了真实设备的装配逻辑，能够直观展现燃气轮机从进气到排气的完整工作流程，帮助从业者快速理解这类高端动力装备的内部构造与运行原理。
