HIWIN线性导轨配套HGH15系列滑块组件

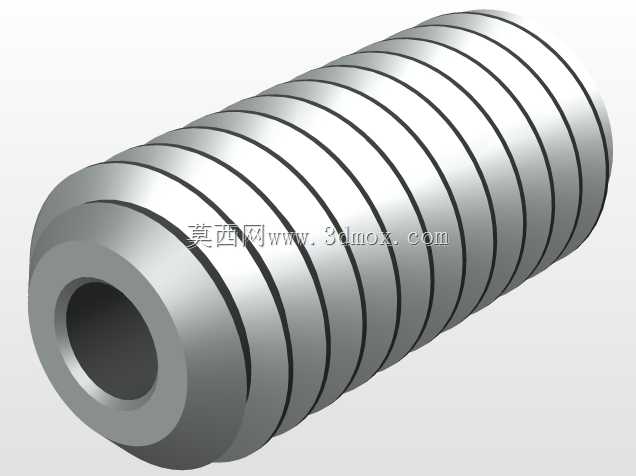

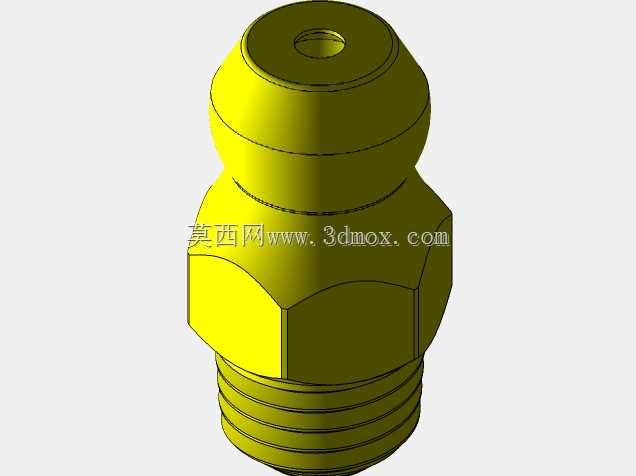

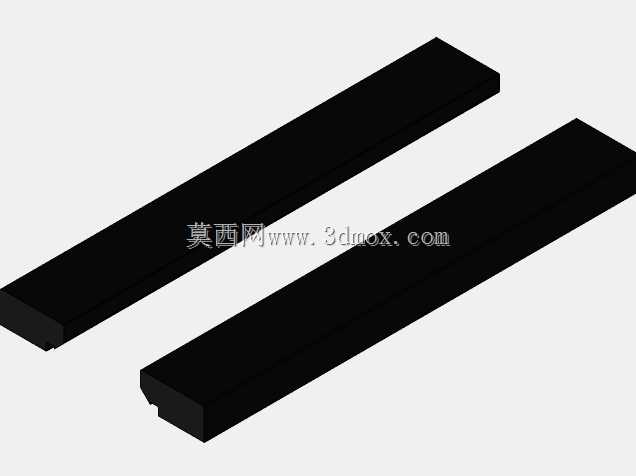

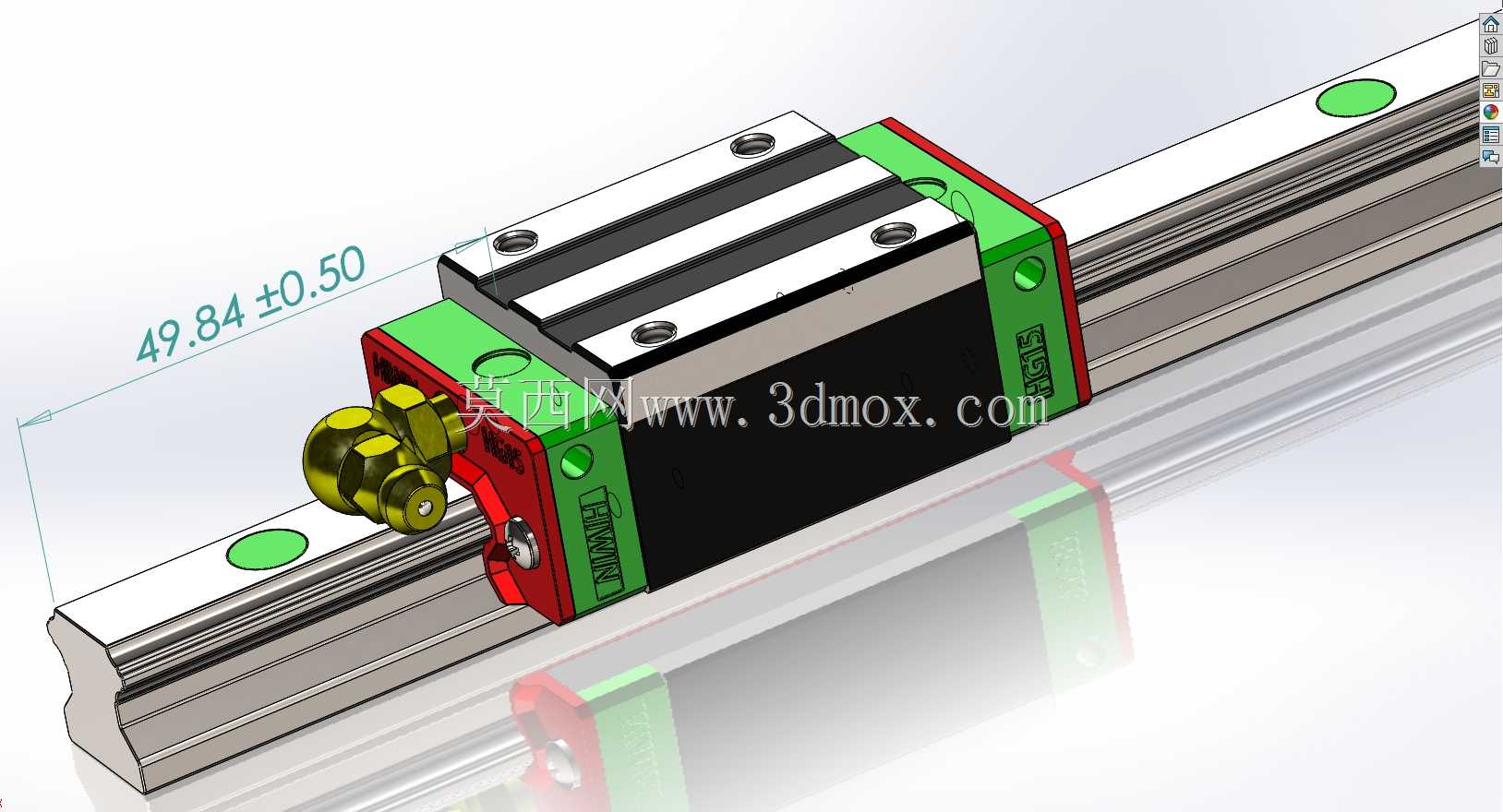

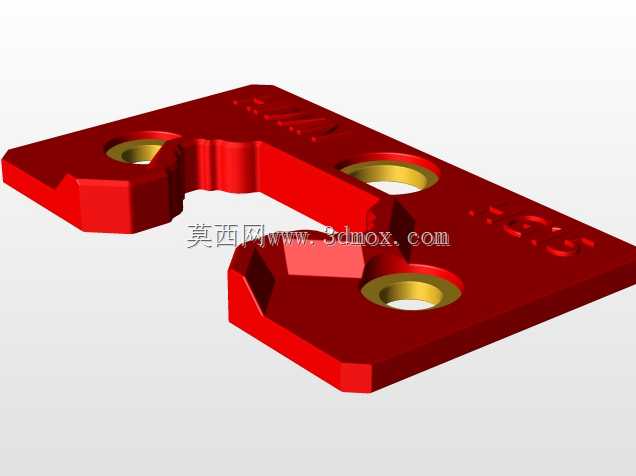

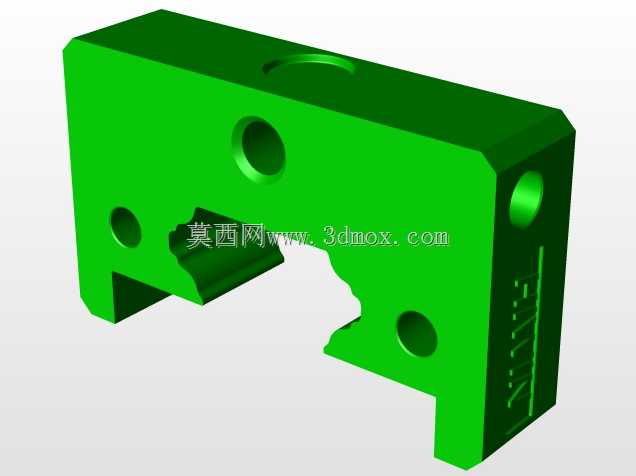

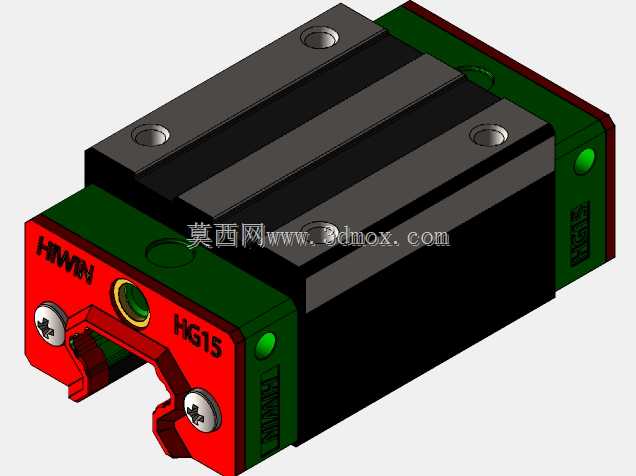

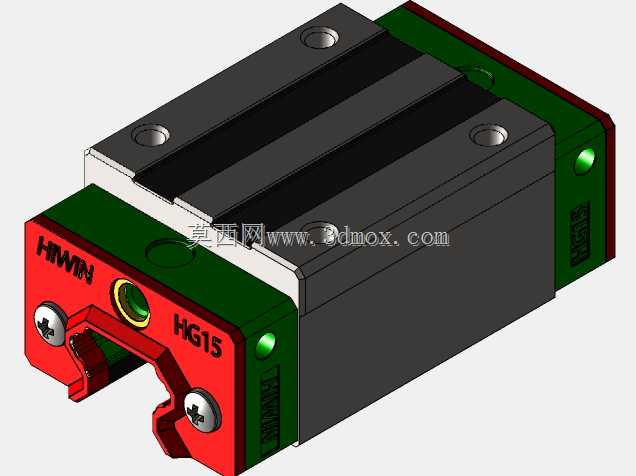

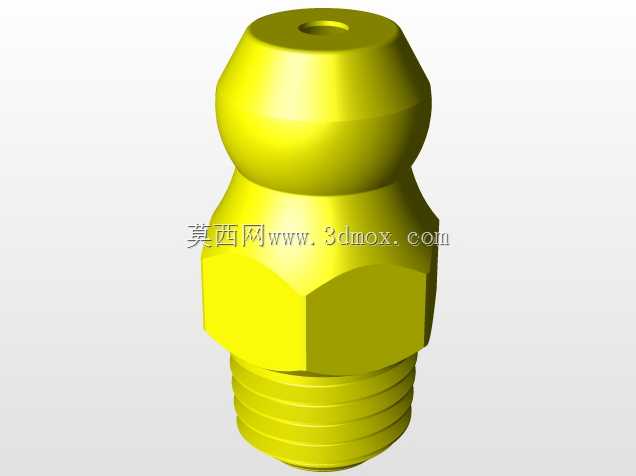

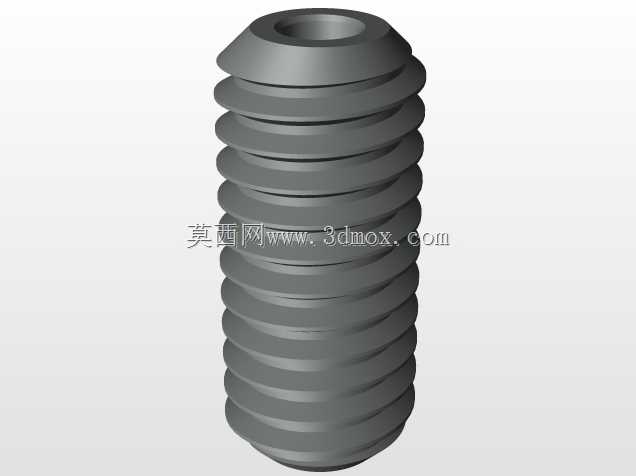

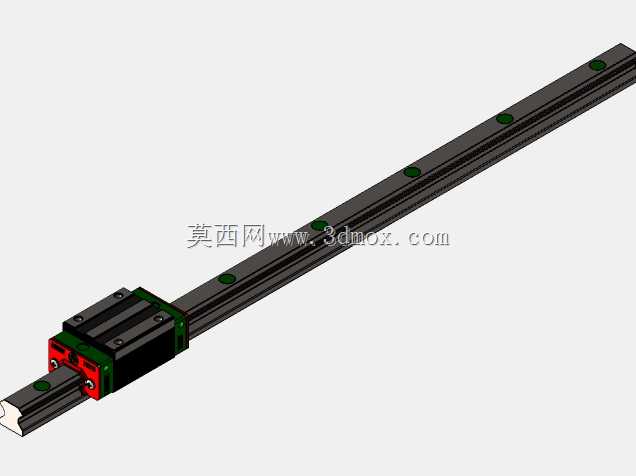

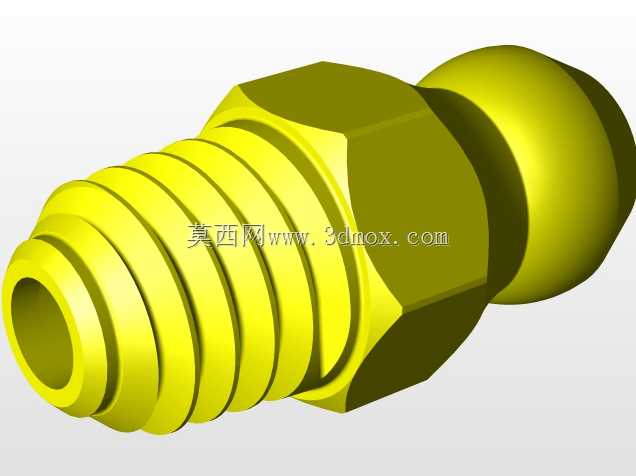

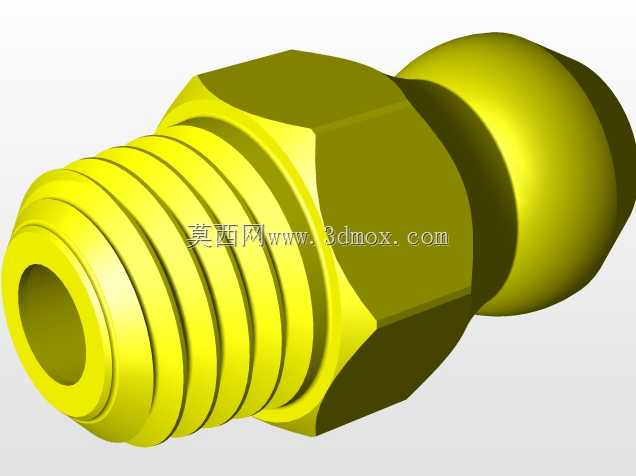

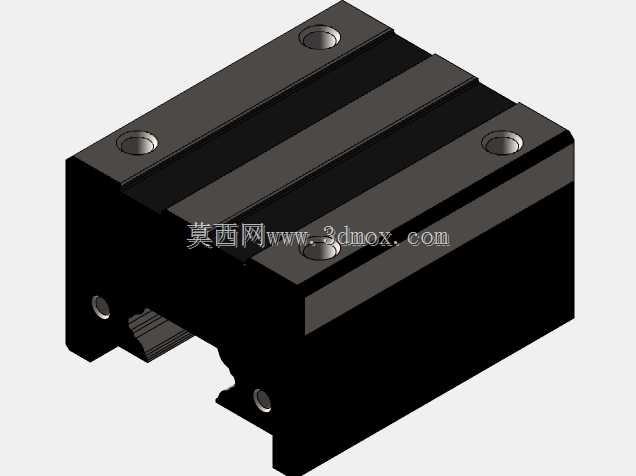

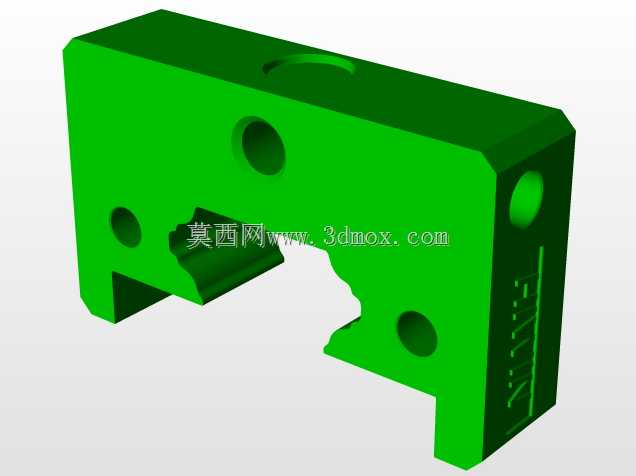

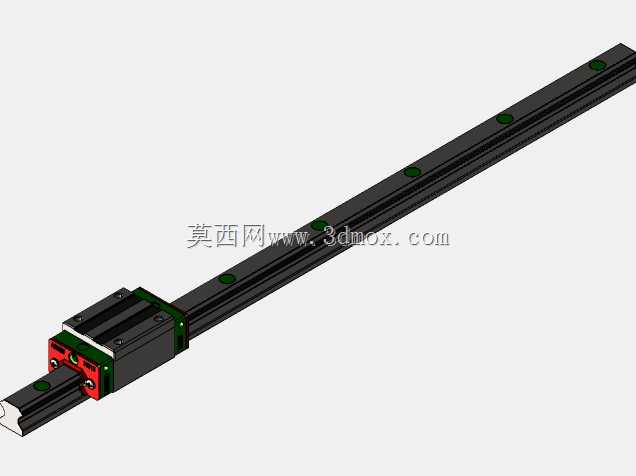

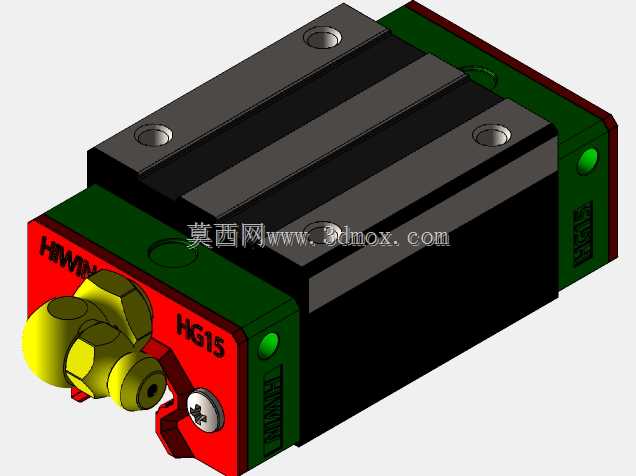

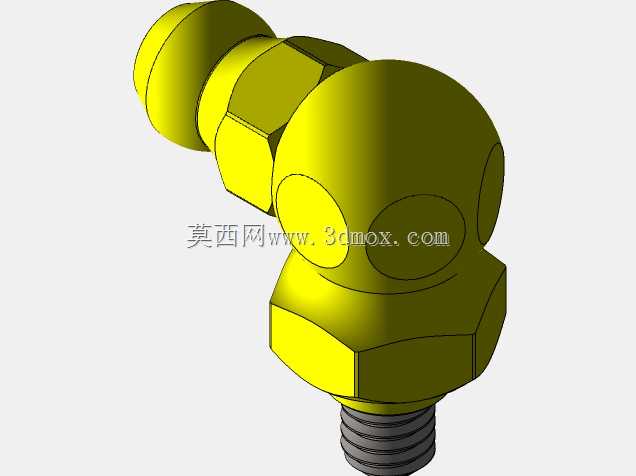

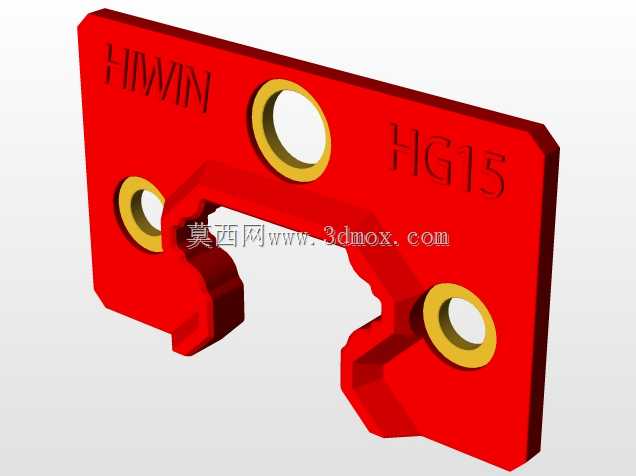

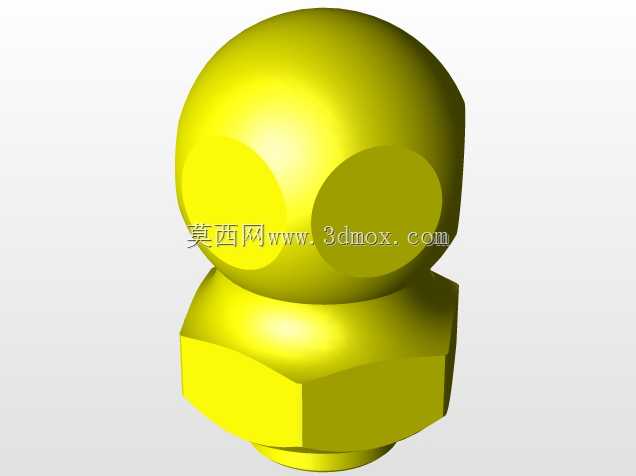

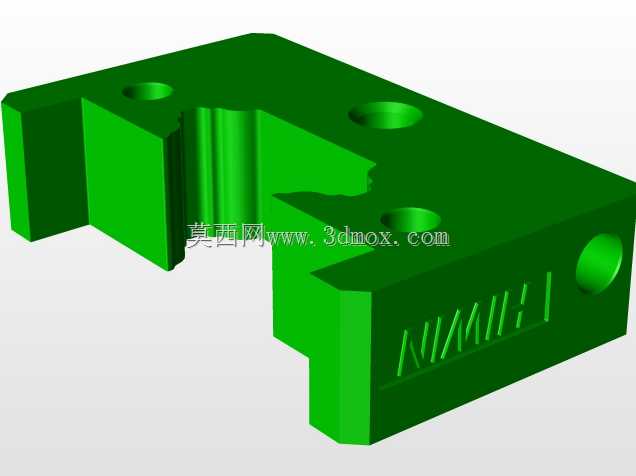

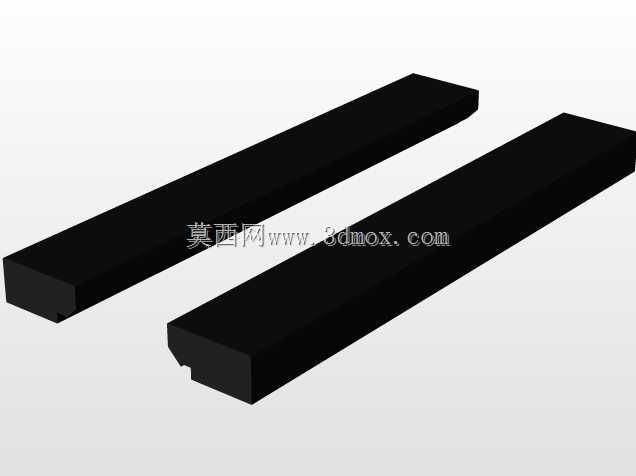

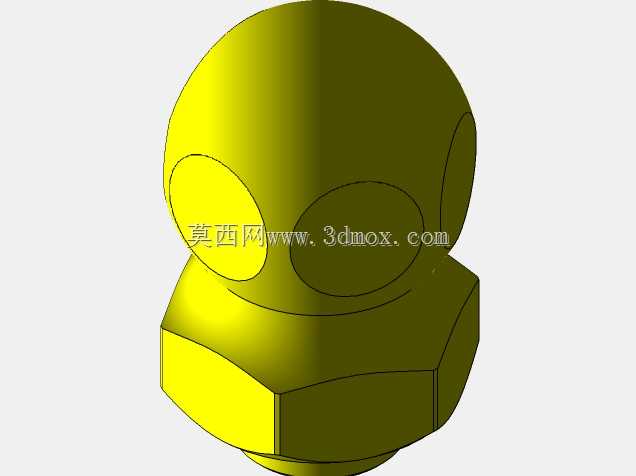

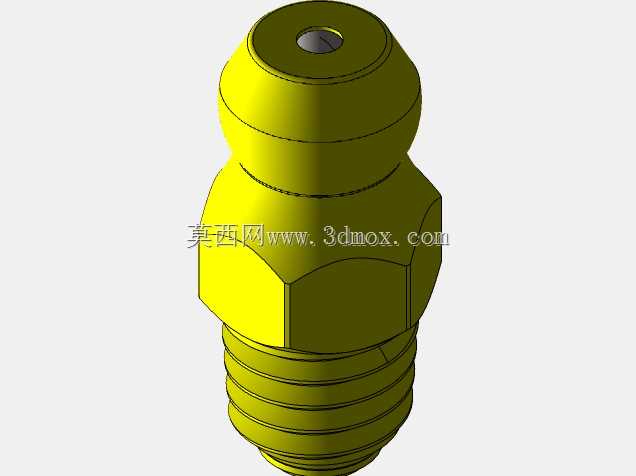

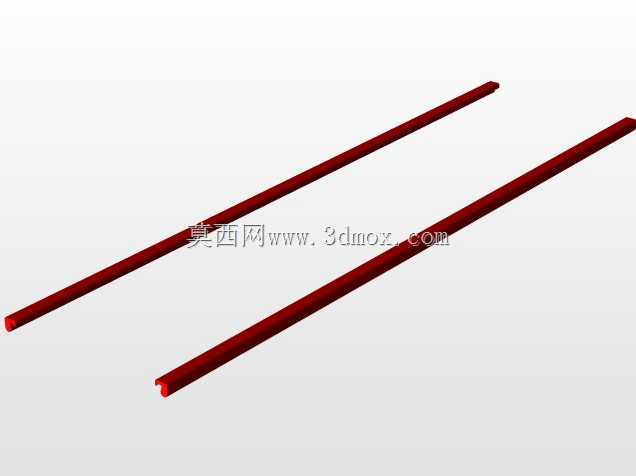

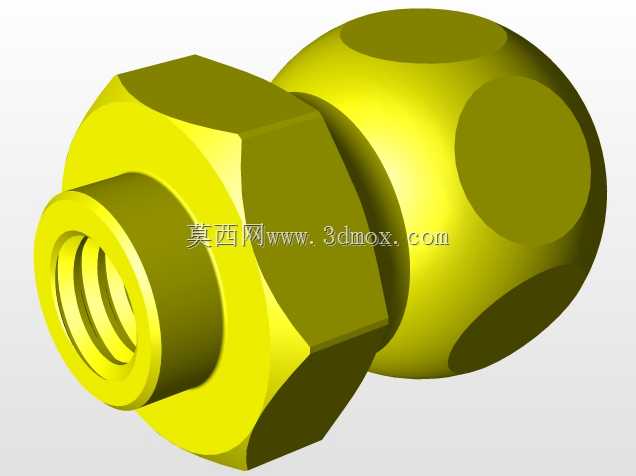

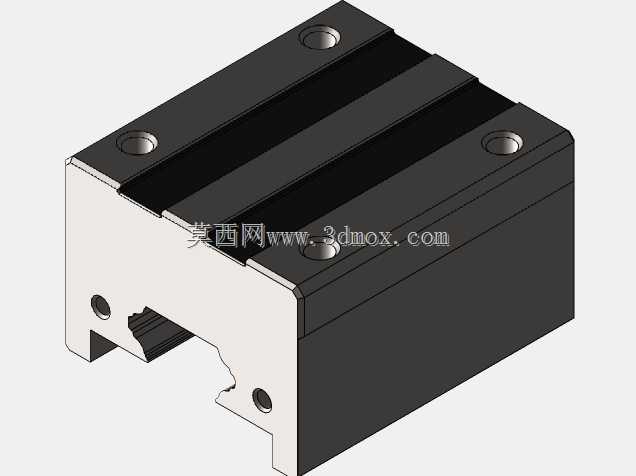

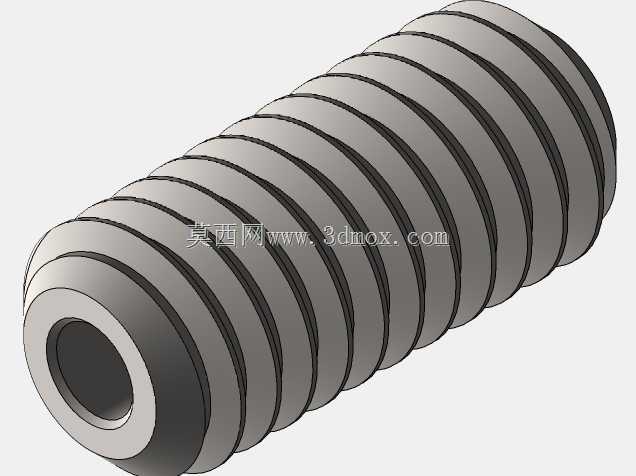

该零件为线性传动系统中配套上银HGR15R导轨、HGH15CAZAC滑块使用的导轨段组件，主要应用在各类需要高精度直线往复运动的工业场景中，覆盖数控车床、立式加工中心等金属切削机床的进给轴传动，也可用于自动化生产线的物料移栽工位、3D打印设备的运动轴、电子制造领域的贴装设备位移平台，是直线传动系统里承担导向与承载功能的核心配套零件。在实际设备运行过程中，该导轨段为配套滑块提供高精度的直线运动基准，可承受来自径向、反径向以及左右水平方向的额定载荷，保障滑块在往复运动过程中保持稳定的行走精度，避免运动过程中出现偏移、卡滞或精度衰减的问题，满足设备长期连续运行的传动稳定性需求。设计过程中，首先匹配HGH15系列滑块的安装接口尺寸，导轨的滚道型面采用适配K型球型DIN 3402标准的圆弧轮廓，保障钢球在滚道内循环滚动时的接触应力均匀，降低运行过程中的磨损速率，延长整套直线传动副的使用寿命。导轨的整体长度可根据实际设备的行程需求灵活调整，第一安装孔的孔距也可根据不同设备的安装基座布局做适配配置，无需额外对导轨主体进行二次加工即可适配多数常规安装场景。针对润滑接口部分，设计时没有采用原厂标配的油嘴结构，而是将原M8x1.0规格的标准油嘴在车床上进行削切加工，改装为M4x0.7规格的润滑脂注油嘴，这种改装设计适配空间紧凑的安装场景，避免注油嘴突出导轨安装面与周边设备结构产生干涉，同时也能满足日常维护时的润滑脂加注需求，保障滚道内的润滑脂留存充足，降低钢球与滚道之间的摩擦阻力。外形方面，该导轨段整体为中空圆柱式外轮廓，外表面等距分布环形凹槽结构，中心设置同轴贯通的内孔，安装时可通过基座上的定位止口与导轨内孔配合实现快速定位，外表面的环形槽可用于安装防尘密封件或者行程触发挡片，拓展导轨的使用适配性。安装边界上，导轨的外径、内孔尺寸以及环形槽的间距均严格匹配HGH15系列滑块的行走空间要求，安装后滑块在全行程运动时不会与周边的安装结构、防护部件产生剐蹭，同时预留足够的润滑管路走线空间，方便后期设备维护时的润滑操作与故障排查。
