CO2激光头配套镜座结构设计

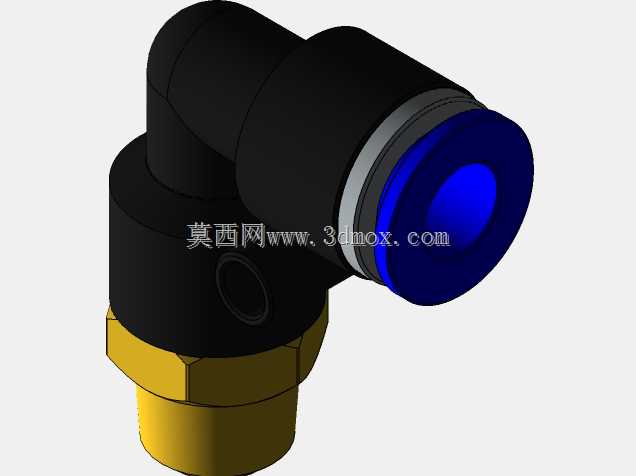

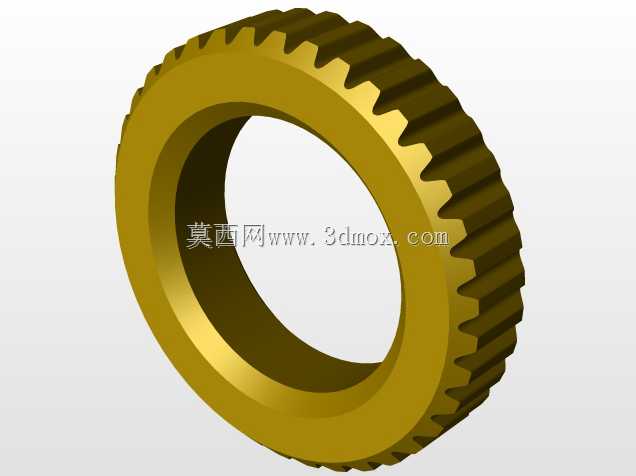

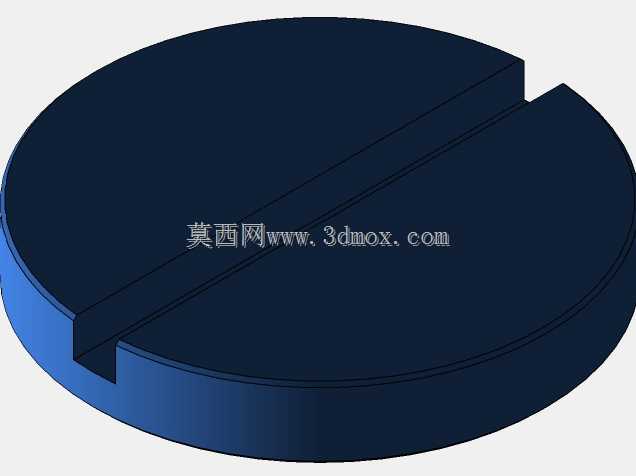

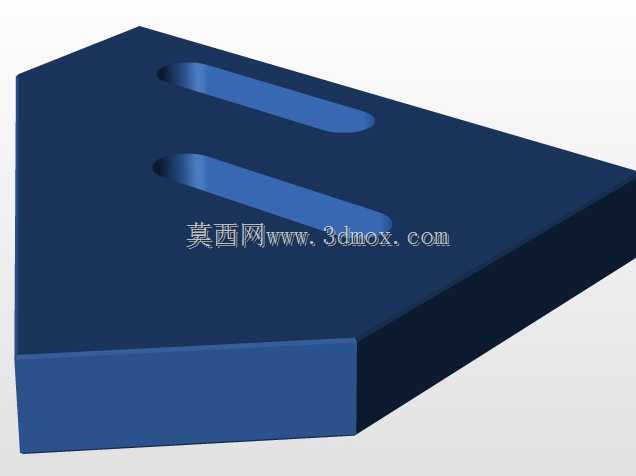

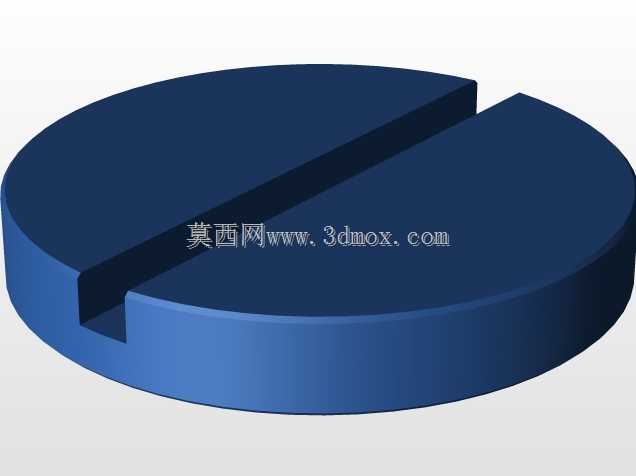

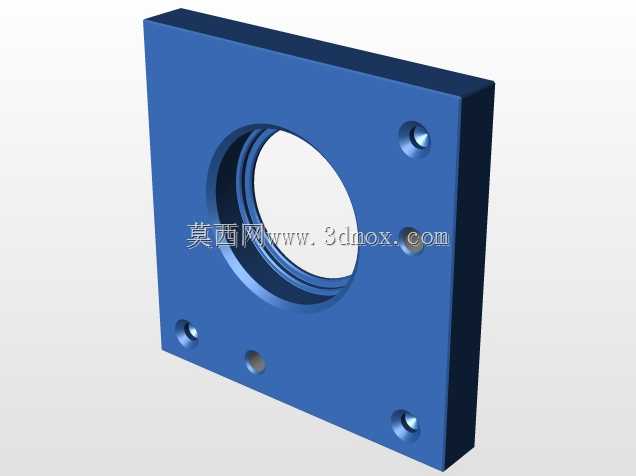

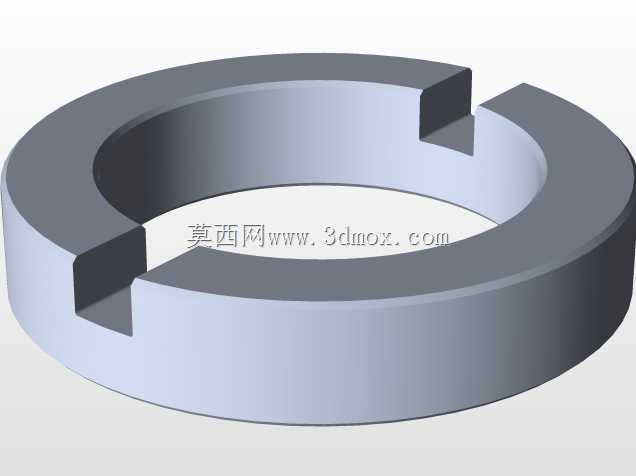

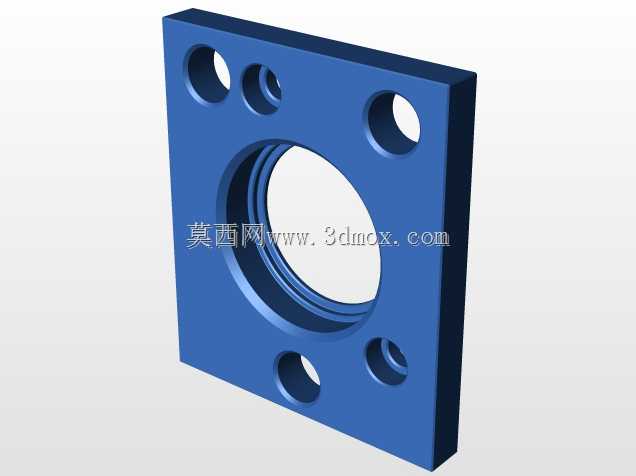

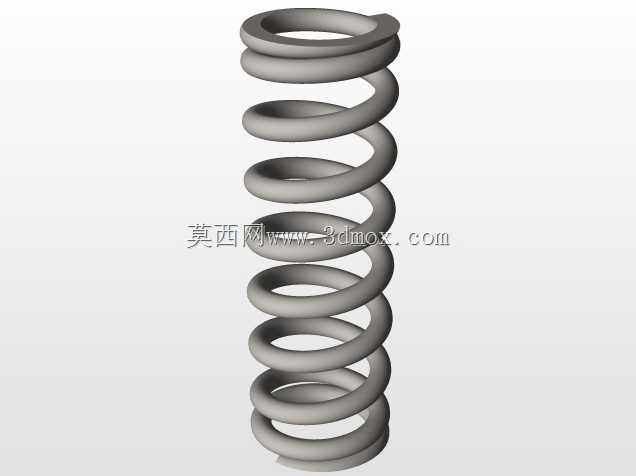

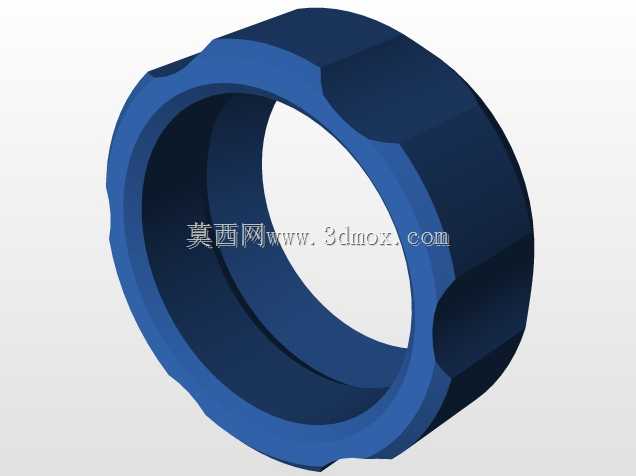

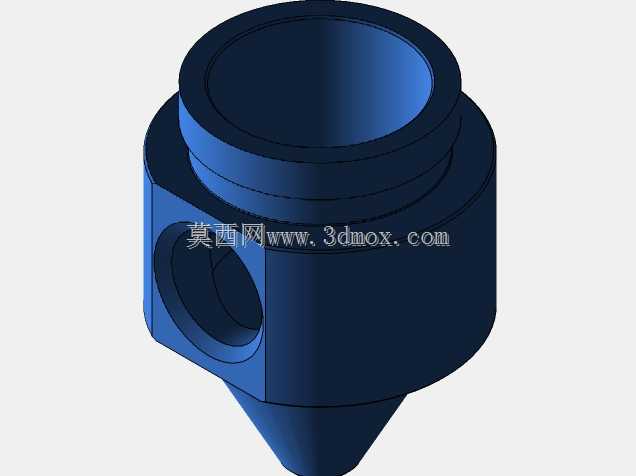

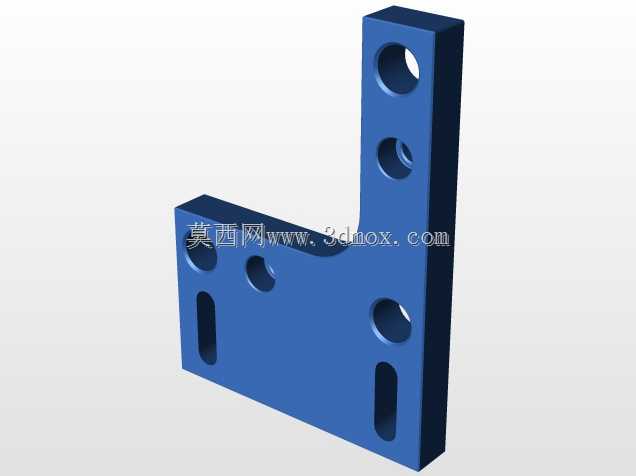

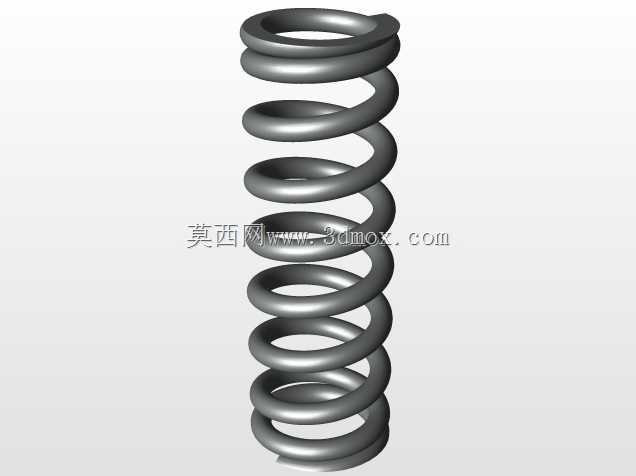

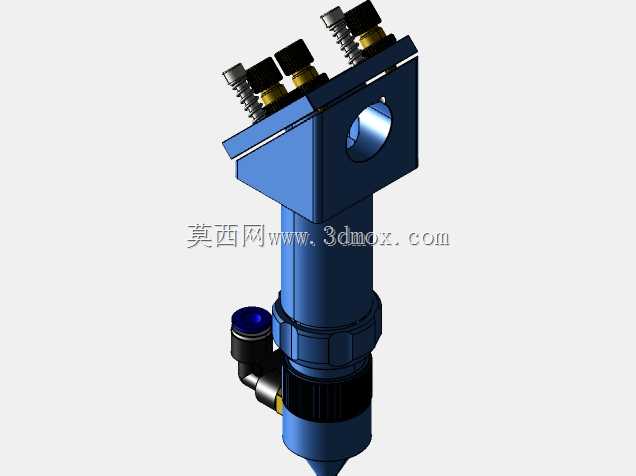

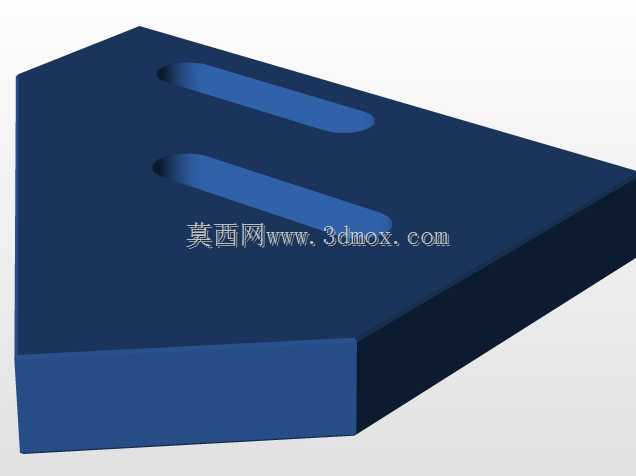

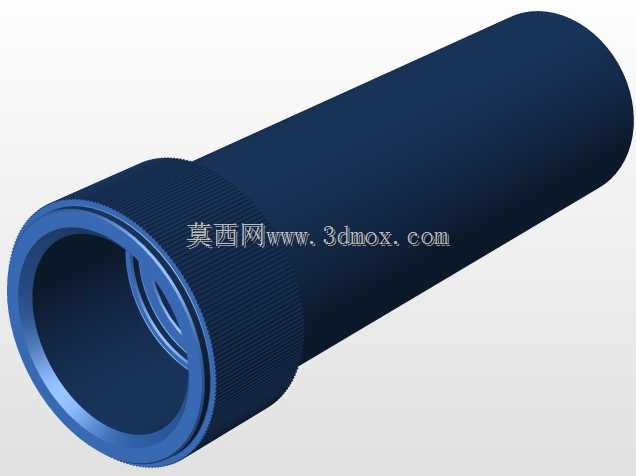

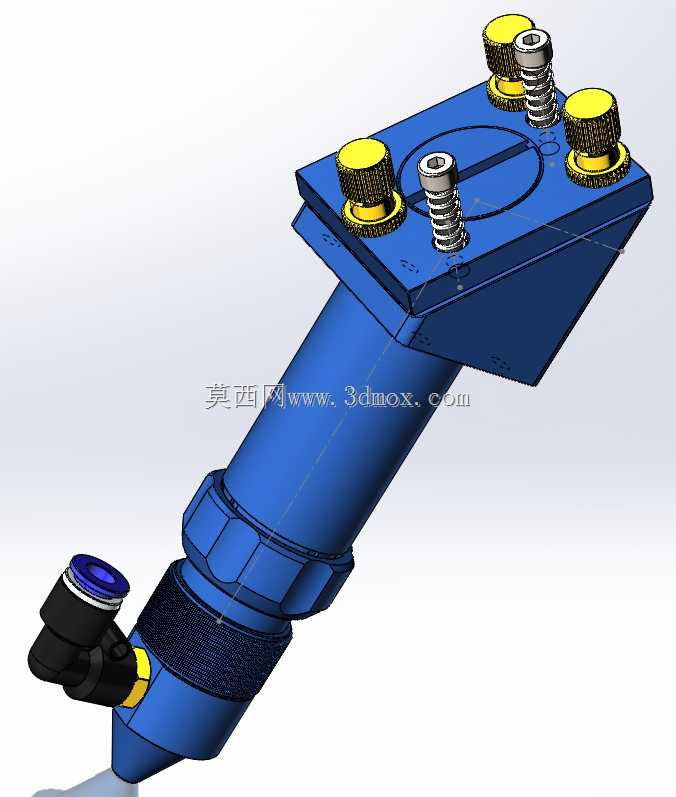

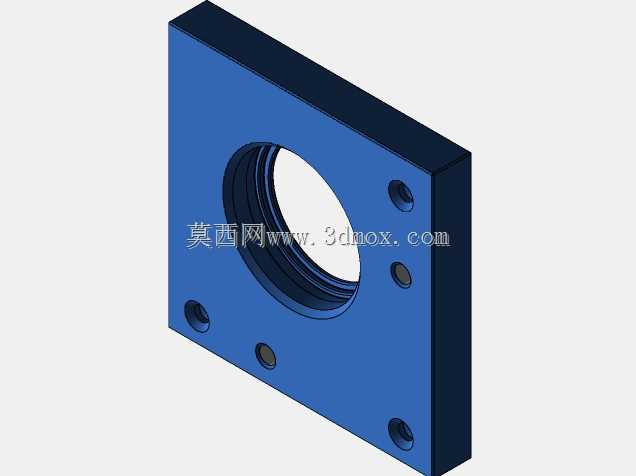

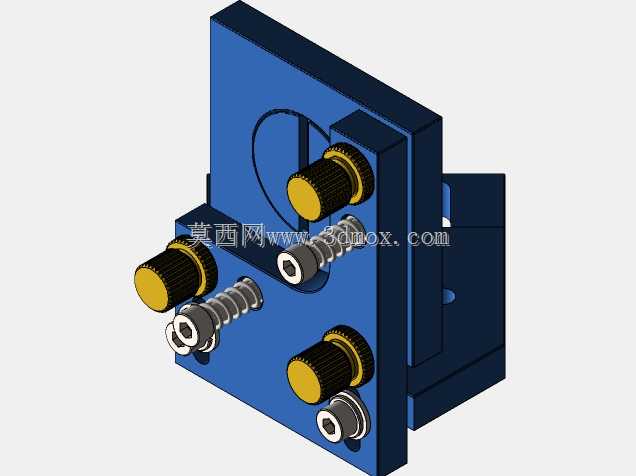

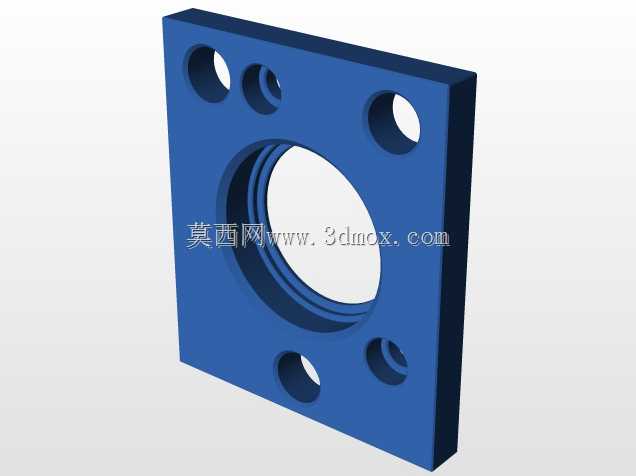

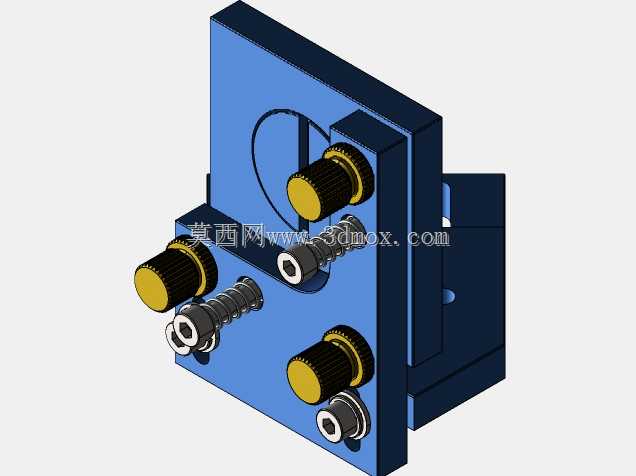

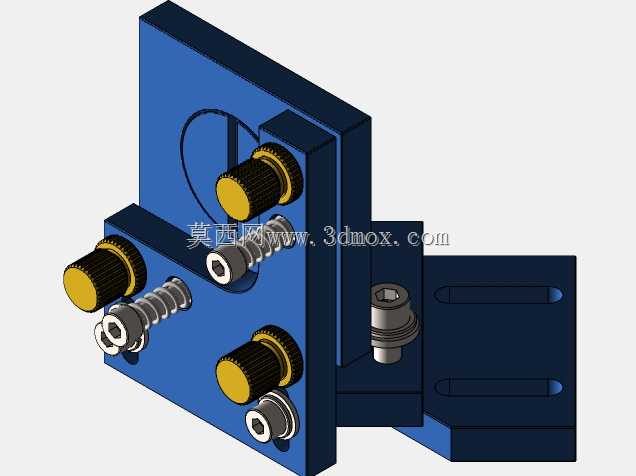

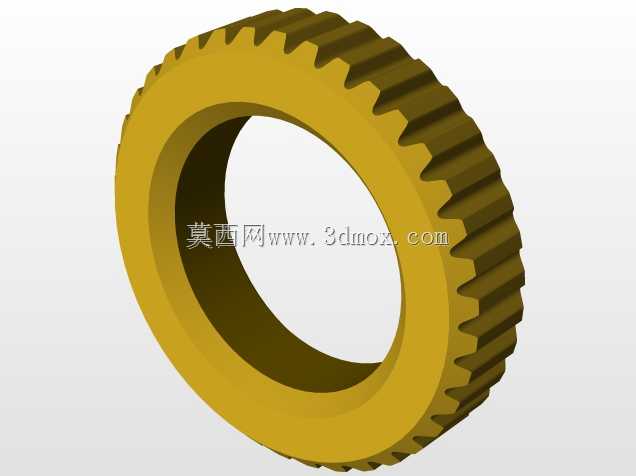

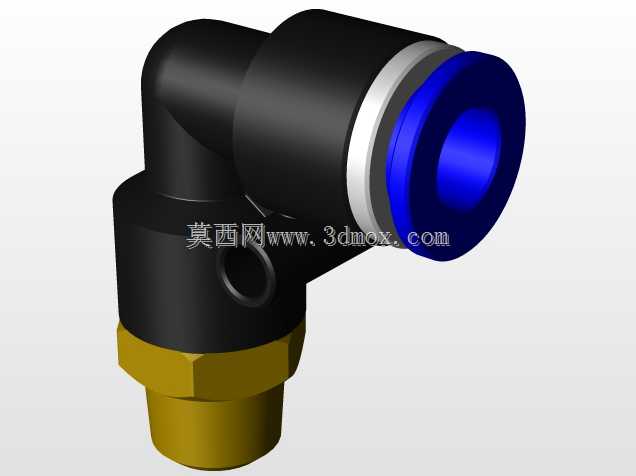

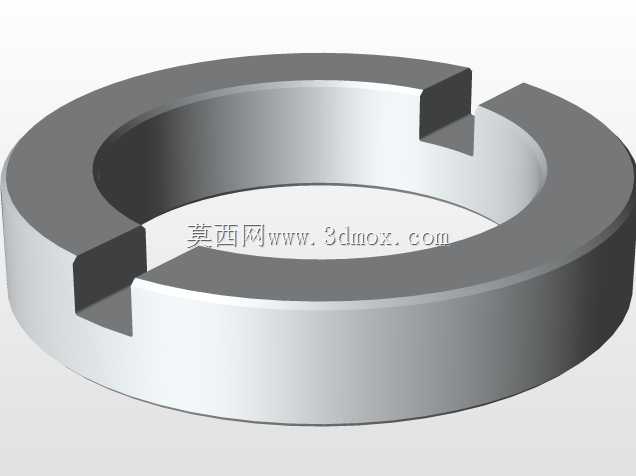

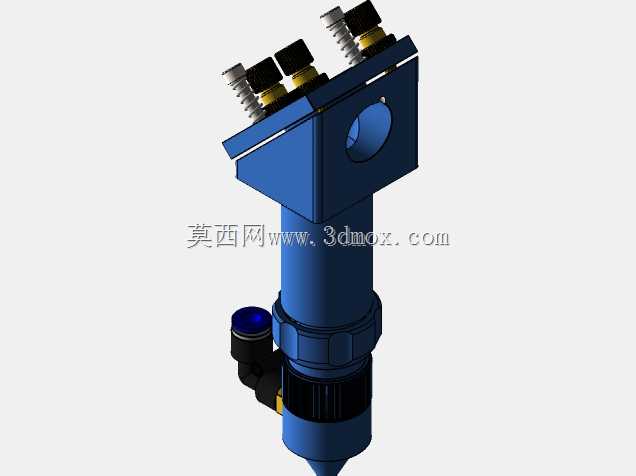

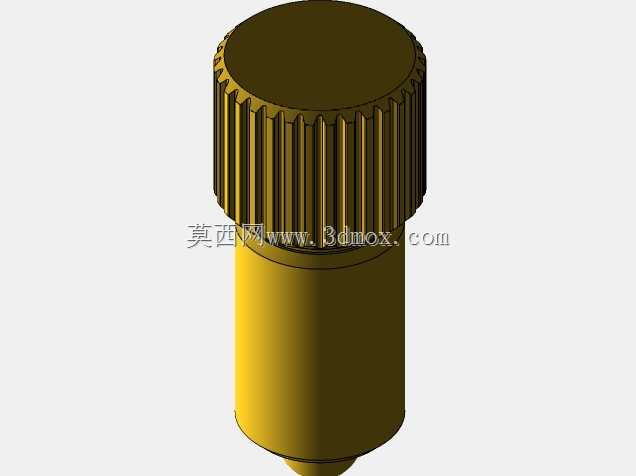

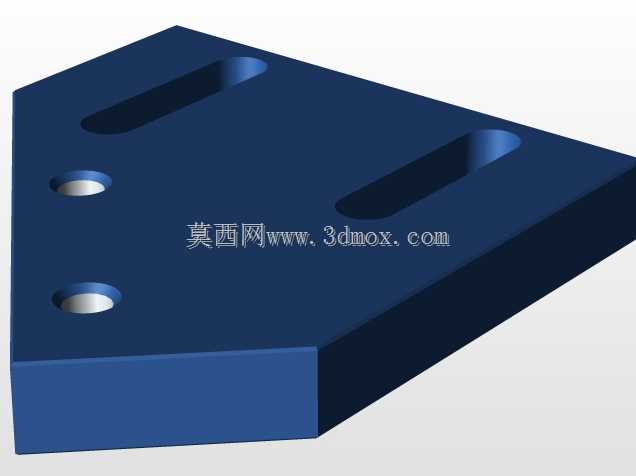

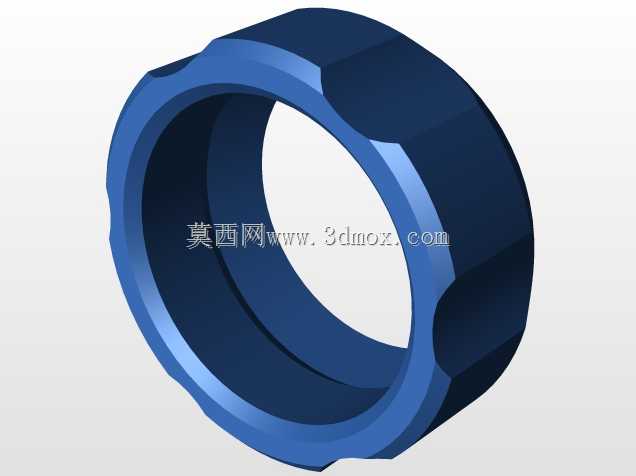

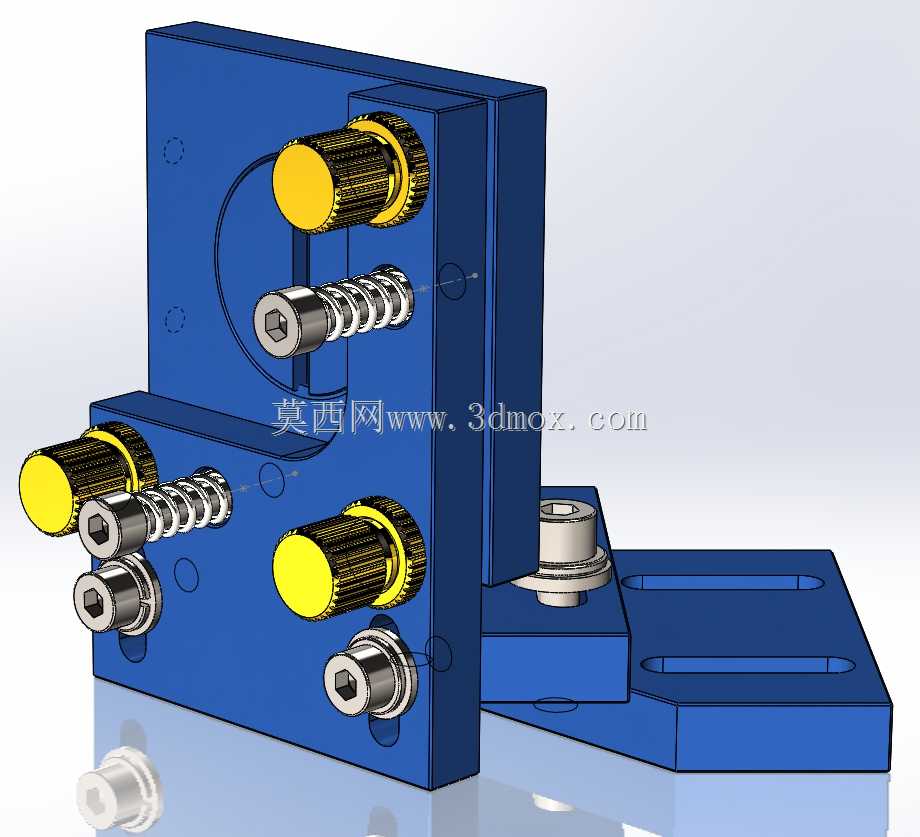

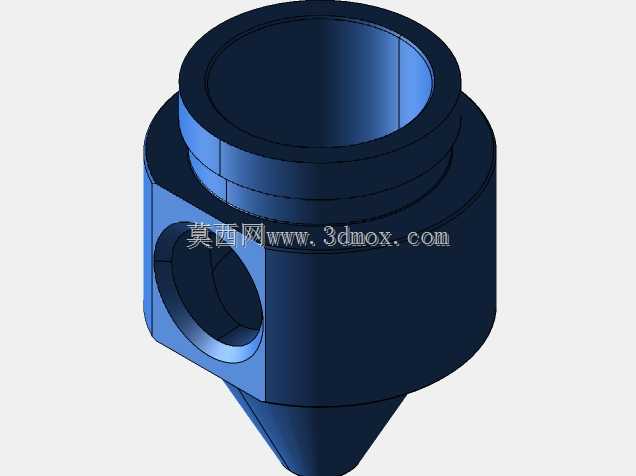

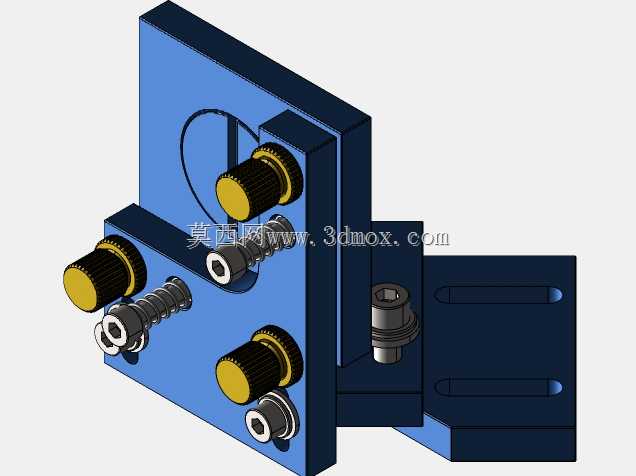

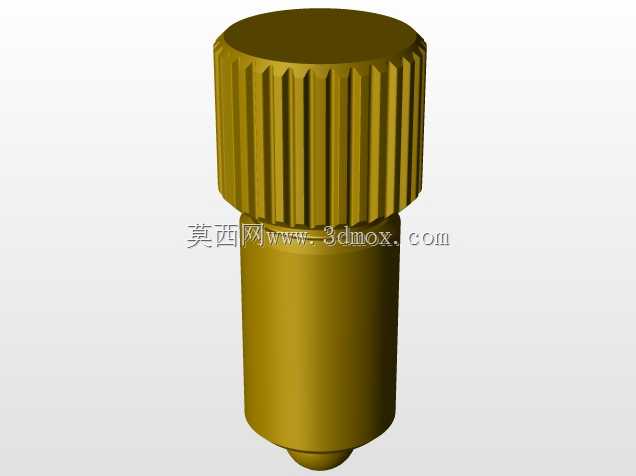

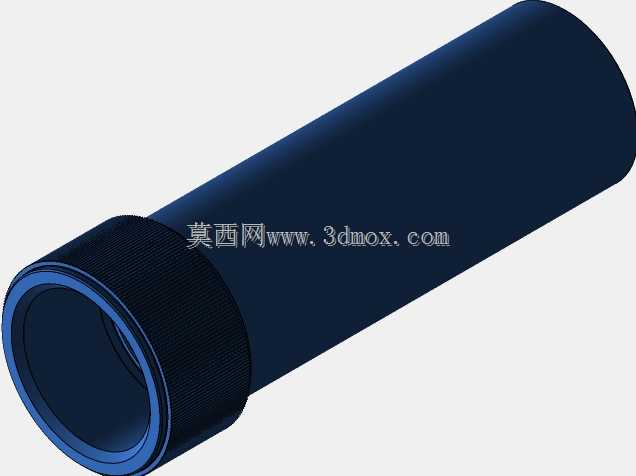

该结构件主要应用于中小功率CO2激光加工设备的光路末端，承担激光聚焦输出、光路微调校准的核心功能，常见于激光雕刻机、激光切割机、激光打标机等设备的加工头部位，是保障激光加工精度的关键光学承载部件。在实际加工场景中，激光从发生器输出经过多次反射传导后，最终需要通过该组件完成聚焦，精准投射到待加工工件表面，镜座的调节精度直接决定了激光光斑的成型质量，进而影响切割缝宽、雕刻清晰度、打标深度一致性等核心加工指标。该组件整体分为上部镜座调节平台与下部激光头连接筒体两部分，上部方形平台设置了三组带滚花调节旋钮与弹簧复位结构的调节点位，可实现反射镜片的多角度微调，操作人员无需额外工具即可手动完成光路校准，旋钮表面的滚花设计增大了摩擦力，调节时手感清晰，配合下方的弹簧预紧结构，可在调节完成后自动锁止位置，避免设备运行过程中因振动导致镜片偏移，保障光路长期稳定。下部筒体采用阶梯式变径设计，表面设置有防滑滚花段与快插接头安装位，可适配不同焦距的聚焦镜筒，侧方的快插接口用于接入冷却气路，在加工过程中持续向喷嘴位置输送压缩空气，一方面吹走加工产生的烟尘碎屑避免污染镜片，另一方面辅助冷却加工区域减少材料热变形。设计过程中所有部件均采用独立拆分建模，各连接部位的配合公差经过合理预留，上部调节平台的安装孔位按照通用激光设备的安装标准设计，可直接适配市面多数规格的CO2激光设备安装面板，无需额外加工转接板；下部筒体的连接螺纹采用行业通用规格，可快速更换不同长度的镜筒适配不同加工焦距需求，整体安装边界紧凑，不会占用过多设备安装空间，侧方气嘴的角度经过优化，接入气管后不会与设备的运动结构产生干涉。各部件的结构设计充分考虑了实际装配与维护需求，镜片安装位设置了方便拆卸的压圈结构，更换镜片时无需拆解整个调节结构，日常维护操作便捷，调节旋钮的行程范围覆盖了常规光路校准所需的全部调节量，可满足不同安装位置下的光路对中需求。
