BF15丝杆支撑座机组结构设计

这款BF15型支撑座机组是直线传动系统中用于滚珠丝杆末端固定的核心配套部件，广泛应用于数控加工设备、自动化生产线、精密检测仪器、工业机械手等需要高精度直线进给的场景中，在传动链路里承担着承载丝杆径向载荷、限制丝杆轴向窜动、保障丝杆回转同轴度的关键作用，是保障直线传动精度与运行稳定性的基础零部件。

从实际使用场景来看，这类支撑座常与丝杆固定侧支撑座配对使用，安装在丝杆的非驱动端，适配公称直径15mm的滚珠丝杆，能够在设备高速往复进给的过程中，抵消丝杆回转产生的径向跳动，同时承受传动过程中产生的轴向与径向复合载荷，避免丝杆因悬臂受力产生弯曲变形，大幅延长丝杆与配套传动组件的使用寿命。在自动化点胶设备、PCB钻孔机、小型数控雕刻机这类对进给精度要求较高的设备中，该类支撑座的安装精度直接决定了设备的重复定位精度，是进给系统中不可或缺的基础支撑部件。

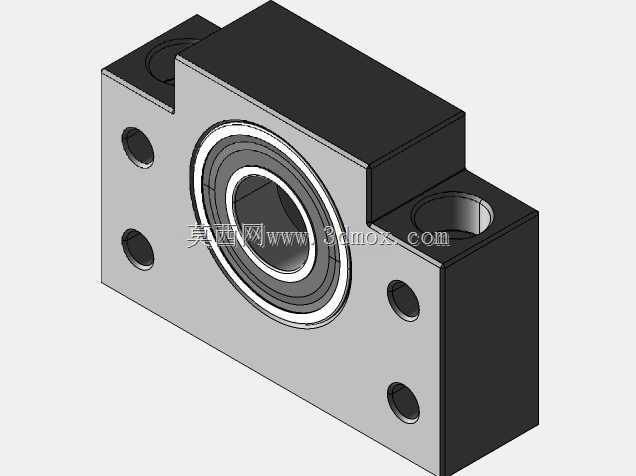

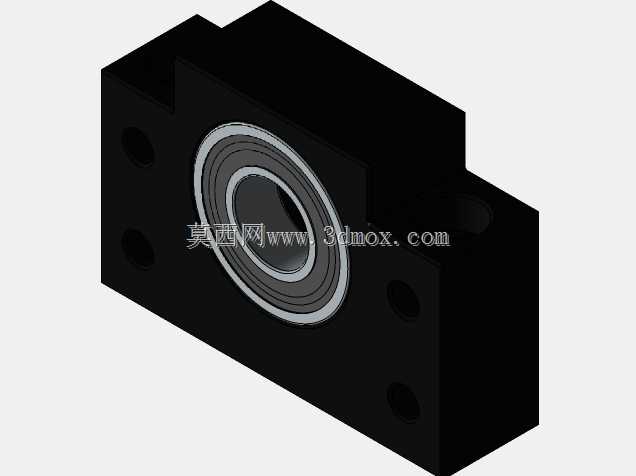

从产品功能特性来看，该支撑座集成了标准化的深沟球轴承安装位，轴承与座体采用过盈配合设计，预装后无需用户自行调整轴承游隙，能够直接完成安装使用，大幅降低现场装配的调试难度。座体采用方块式一体式结构，四周预留对称的安装通孔，可直接通过螺栓固定在设备安装基板上，安装面经过精密铣削加工，平面度控制在合理公差范围内，能够保障安装后支撑座与丝杆的同轴度要求，避免因安装面不平导致的轴承偏磨问题。

在设计思路上，这款支撑座采用了紧凑型的外形布局，在满足轴承安装空间与结构强度要求的前提下，尽可能压缩了座体的整体体积，能够适配安装空间较为紧凑的小型自动化设备。座体侧面预留的轴承定位台阶，能够精准限制轴承的轴向位置，避免轴承在承受轴向载荷时出现移位，同时座体内部设计有对应的轴承挡边，可均匀传递轴承承受的载荷，避免应力集中导致的座体变形。

从安装边界来看，该支撑座的安装孔位采用对称式布局，适配常见的15型丝杆安装孔距标准，安装时只需保障座体安装面与丝杆轴线的垂直度在公差允许范围内，即可完成装配，不需要额外加工定制转接板，能够直接替换同规格的标准支撑座产品，具备极强的通用互换性。座体的外形边角做了倒角处理，既能够避免安装过程中锐边划伤操作人员，也能够减少装配时与周边零部件的干涉问题，适配各类紧凑布局的传动结构设计。
