长行程滚珠丝杠步进直线传动机构

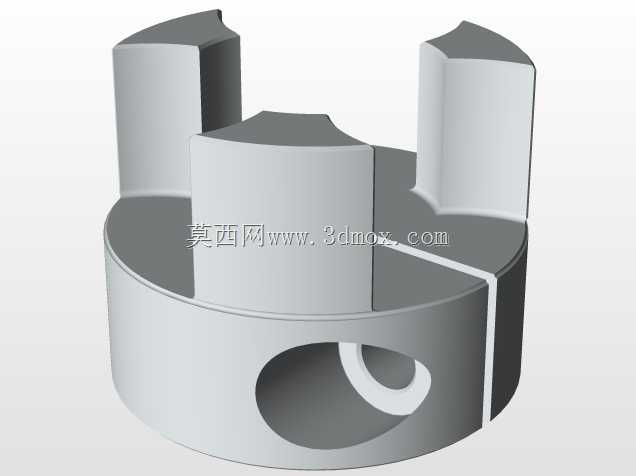

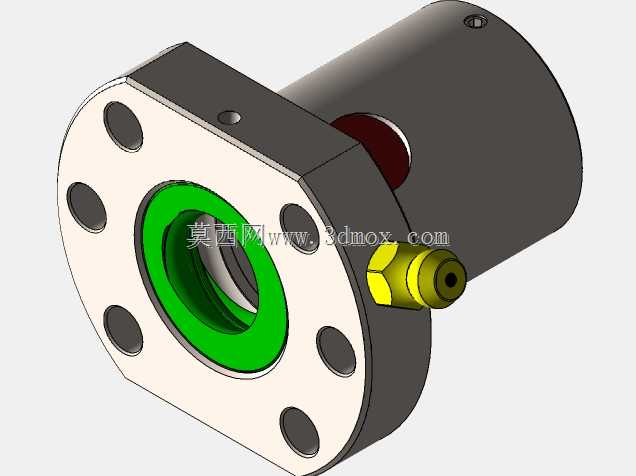

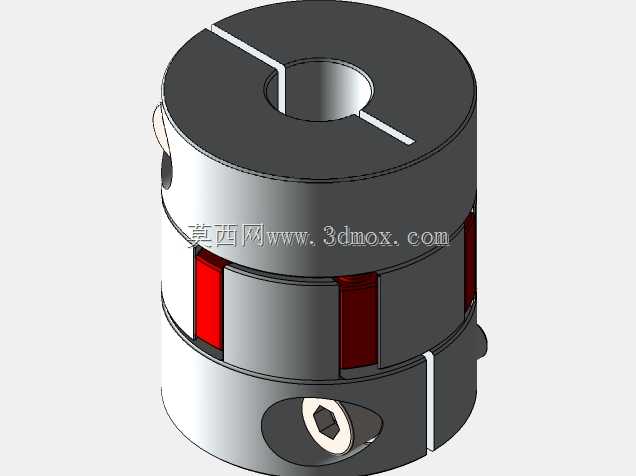

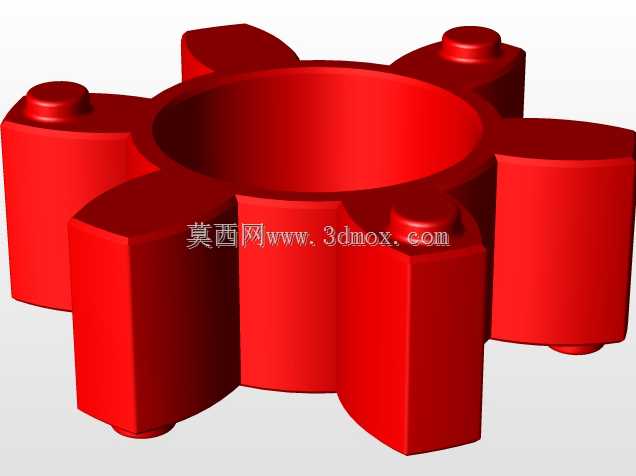

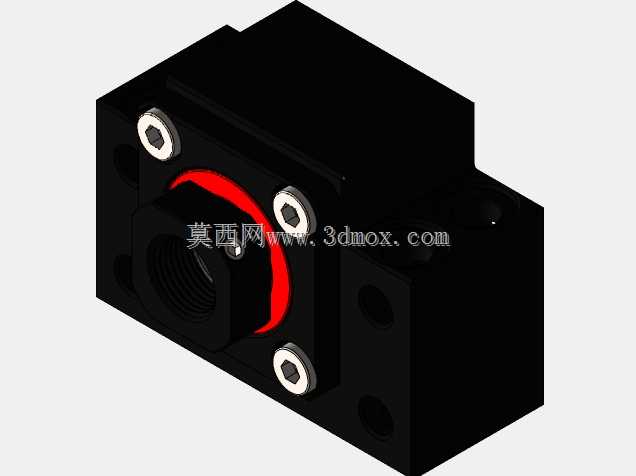

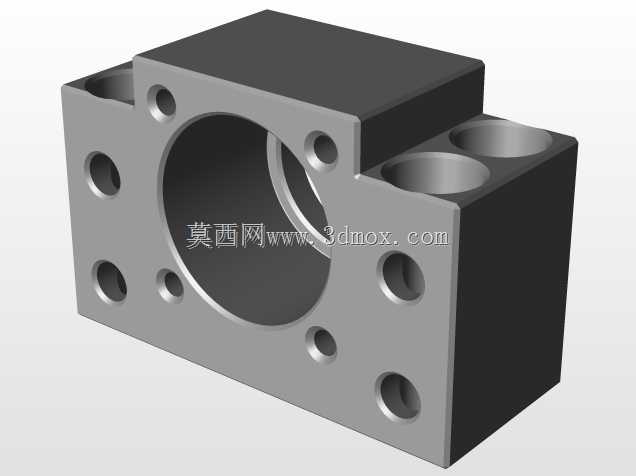

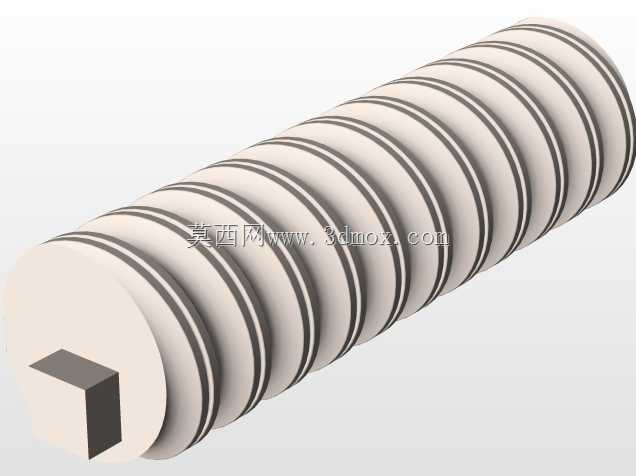

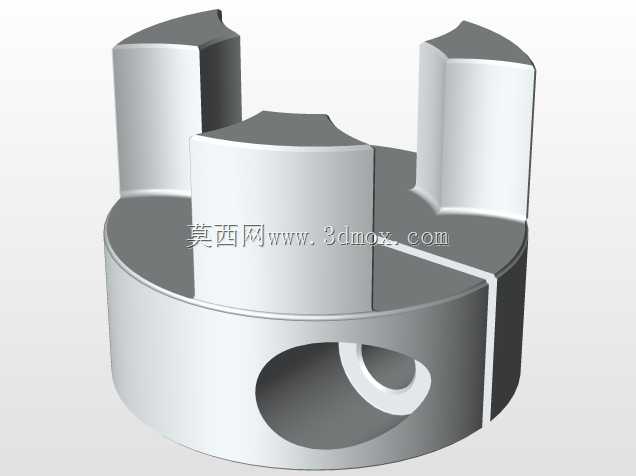

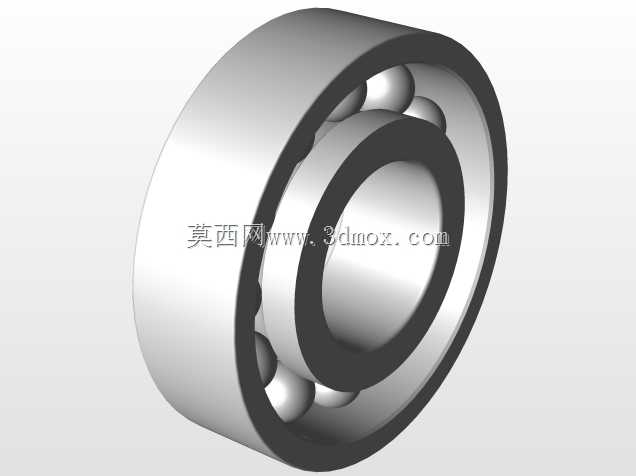

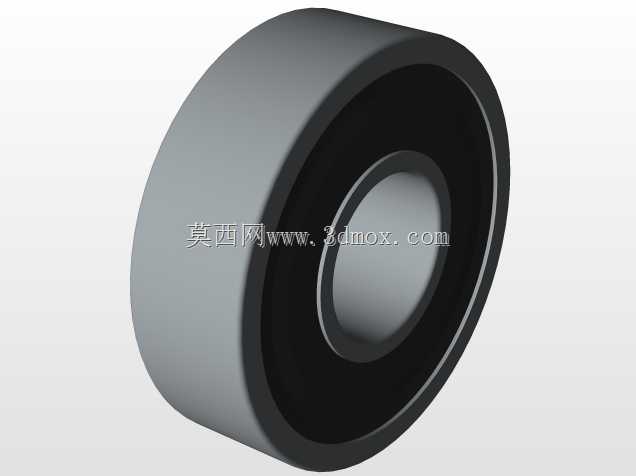

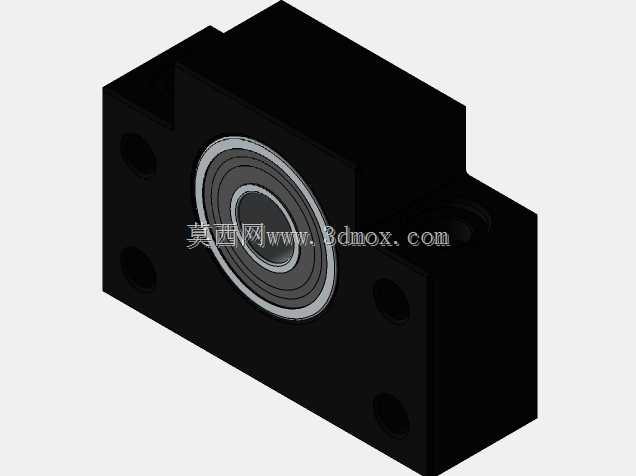

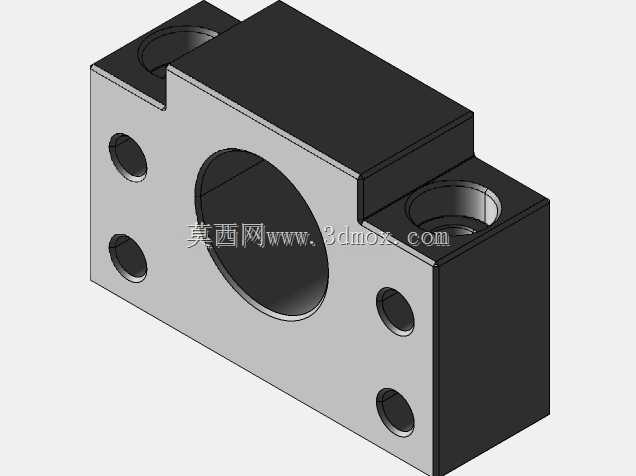

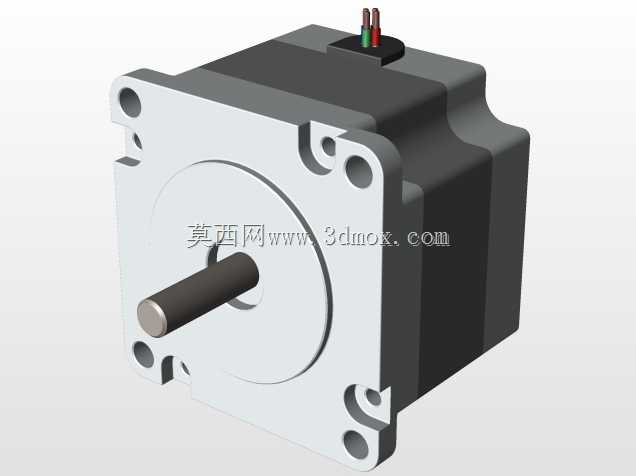

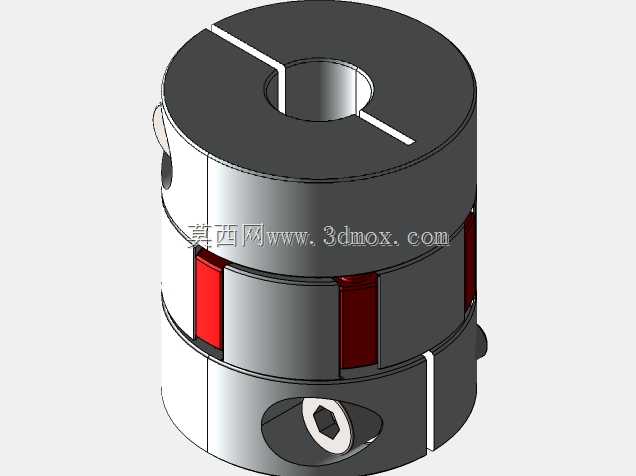

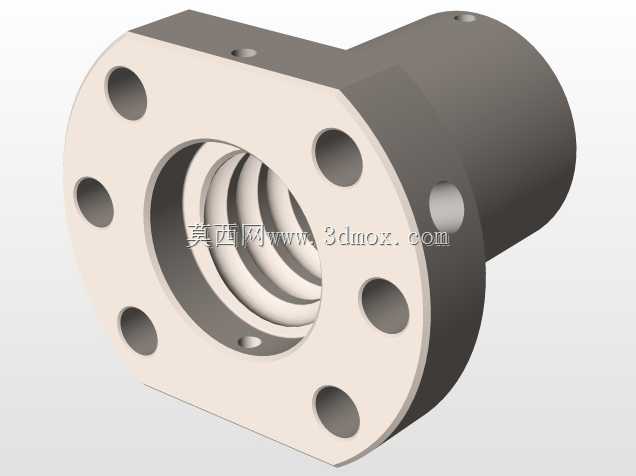

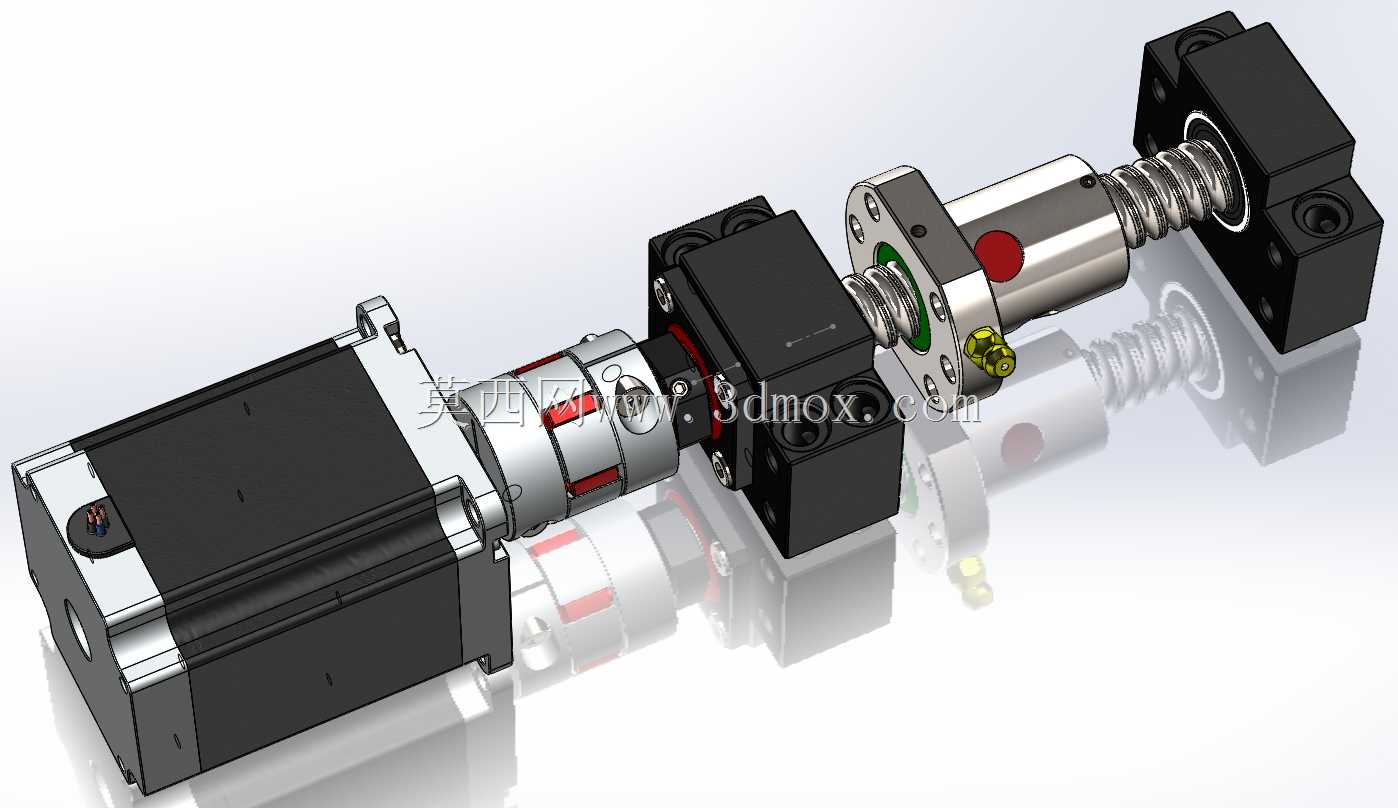

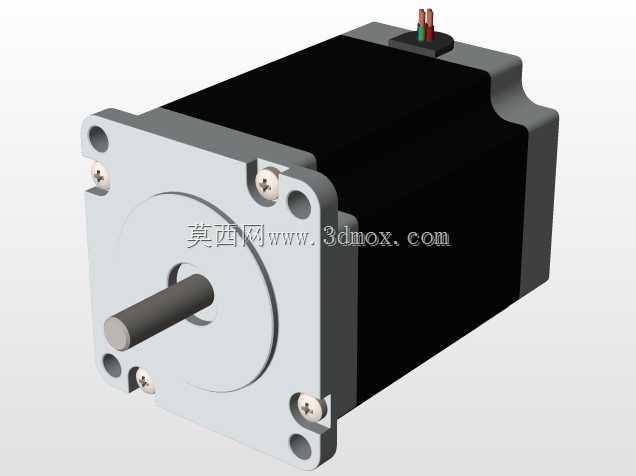

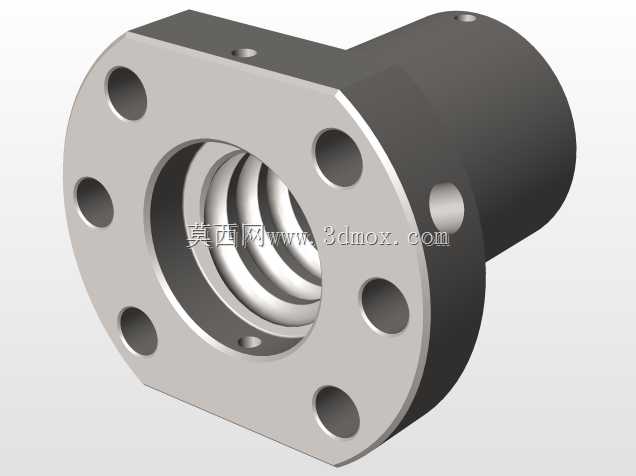

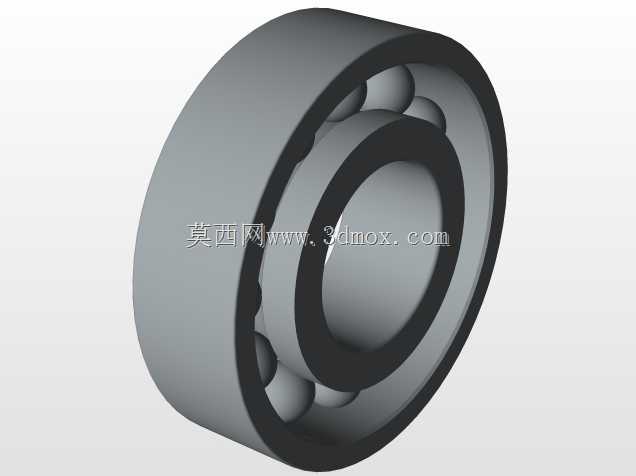

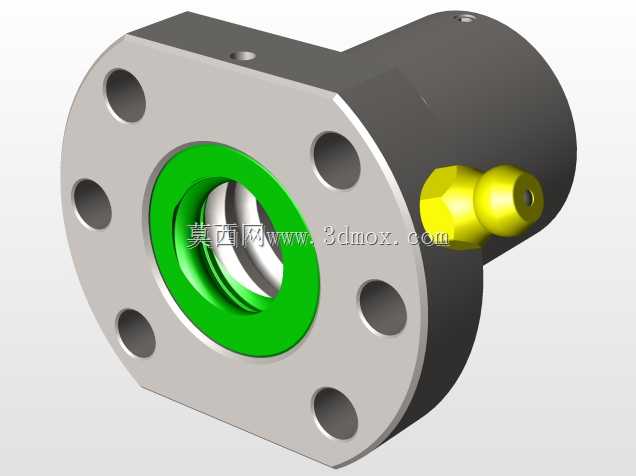

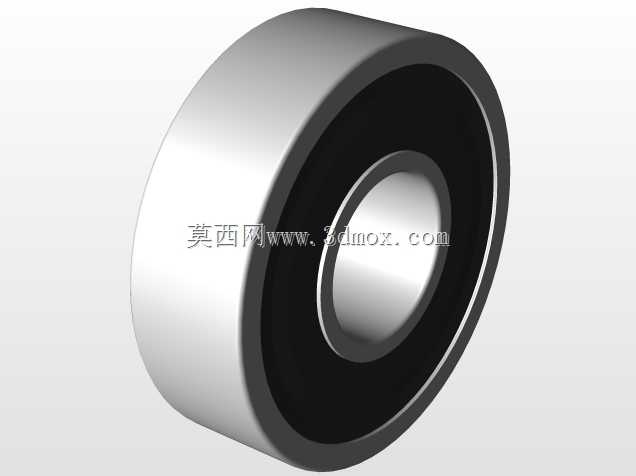

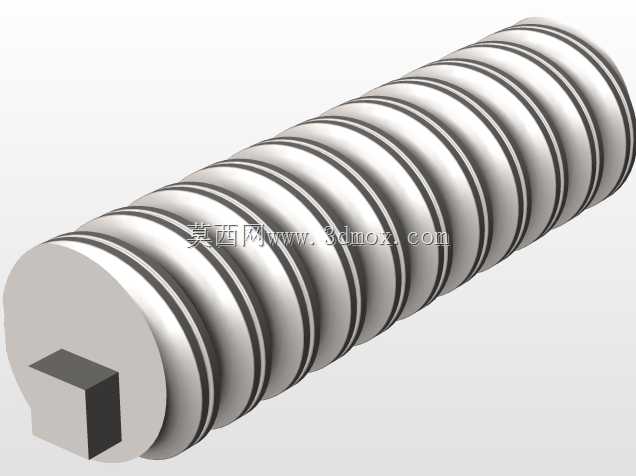

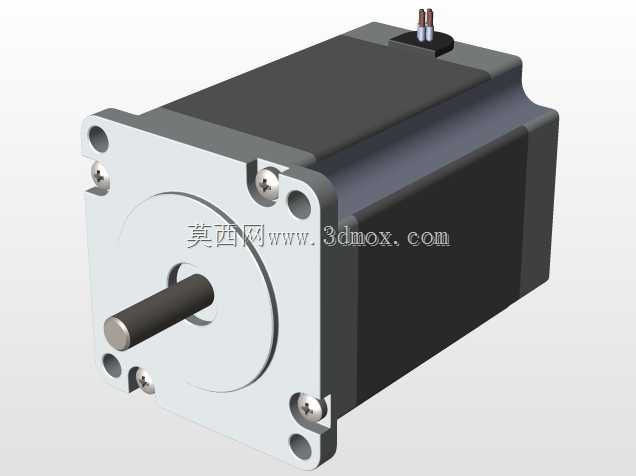

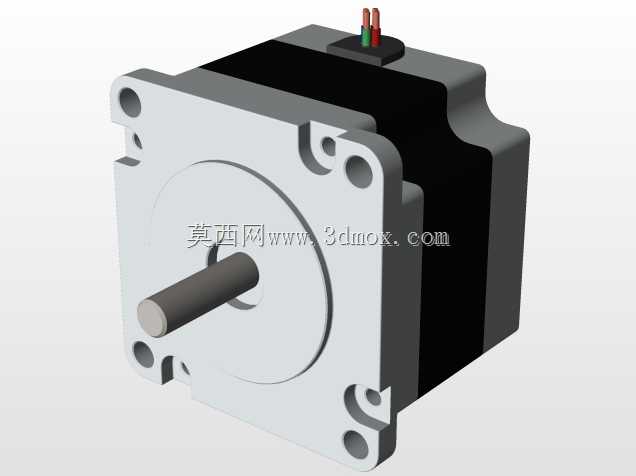

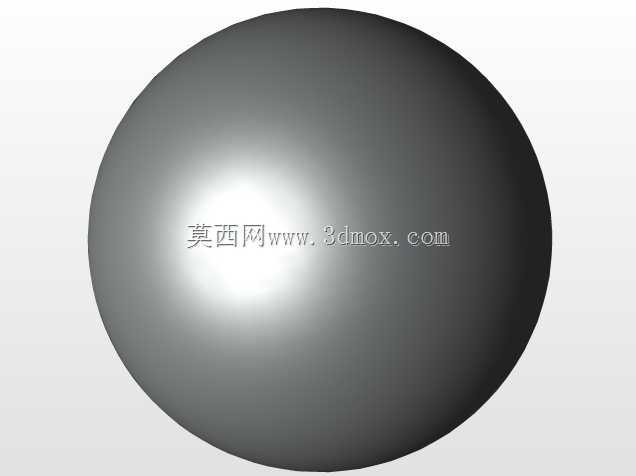

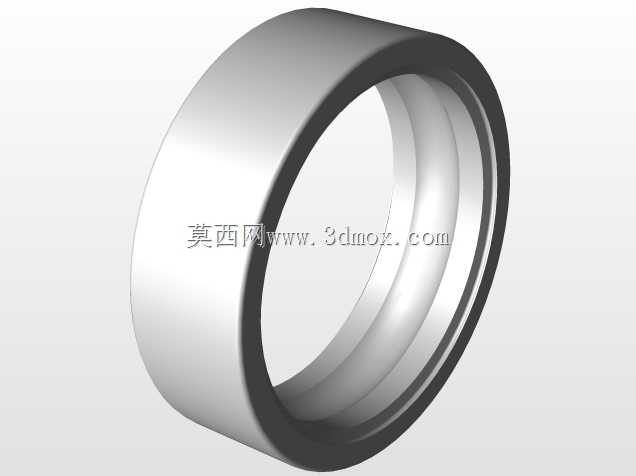

这款滚珠丝杠步进传动机构是面向工业自动化直线驱动场景开发的核心传动单元，可广泛适配各类需要精准直线位移控制的生产设备，在数控加工进给轴、激光加工设备位移平台、3D打印运动轴、电子元器件点胶与贴片工位、自动化检测设备滑台驱动等场景中都能发挥核心作用，能够将步进电机的旋转运动高效转化为平稳的直线往复动作，为设备提供精准可控的直线动力输出。整套机构采用模块化集成设计思路，将动力输入、扭矩传递、运动转换、两端支撑等功能单元做了一体化整合，用户在实际设备搭建时无需单独采购零散部件逐一匹配，也不用反复校核各部件的装配同轴度，可直接作为完整传动模组集成到自有设备框架中，大幅缩短设备的设计与装配周期。动力端采用步进电机作为动力源，搭配高刚性梅花联轴器实现电机输出轴与丝杠输入端的扭矩传递，联轴器自带的错位补偿能力可抵消装配过程中产生的微小径向、角向偏差，避免丝杠承受额外的偏载力矩，有效延长丝杠与支撑轴承的使用寿命。运动转换核心采用研磨级滚珠丝杠副，相比传统滑动丝杠传动，滚珠丝杠依靠钢球在滚道内的滚动实现运动传递，传动效率可达九成以上，运行过程中摩擦阻力小、低速无爬行、反向间隙可控，能够实现微米级的进给精度，同时具备足够的刚性承载能力，可承受一定的轴向负载。丝杠两端采用固定支撑结构配置，搭配专用的丝杠支撑座，内置高负载角接触轴承，可同时承受径向与轴向载荷，有效约束丝杠的轴向窜动，在长行程运行状态下也能保持足够的结构刚性，避免丝杠高速运转时出现挠曲变形问题。整套机构总轴长适配1300mm规格的安装空间，最大可用工作行程可达1190mm，安装时只需将两端支撑座固定在设备安装基准面上，将电机端与设备控制系统接线，再将负载滑台与丝杠螺母法兰连接即可完成装配，安装边界清晰，预留的安装孔位符合通用工业模组的安装尺寸规范，可与市面上多数标准铝型材框架、滑台导轨组件直接适配。机构整体布局紧凑，动力端与支撑端的外形尺寸经过优化，不会占用过多的设备内部空间，运行过程中噪音低、传动平稳，可根据实际控制需求搭配不同步距角的步进电机，也可加装编码器实现闭环位置控制，满足不同精度等级、不同运行速度的直线驱动需求，无论是单轴独立使用还是多轴组合搭建直角坐标运动系统都能适配。
