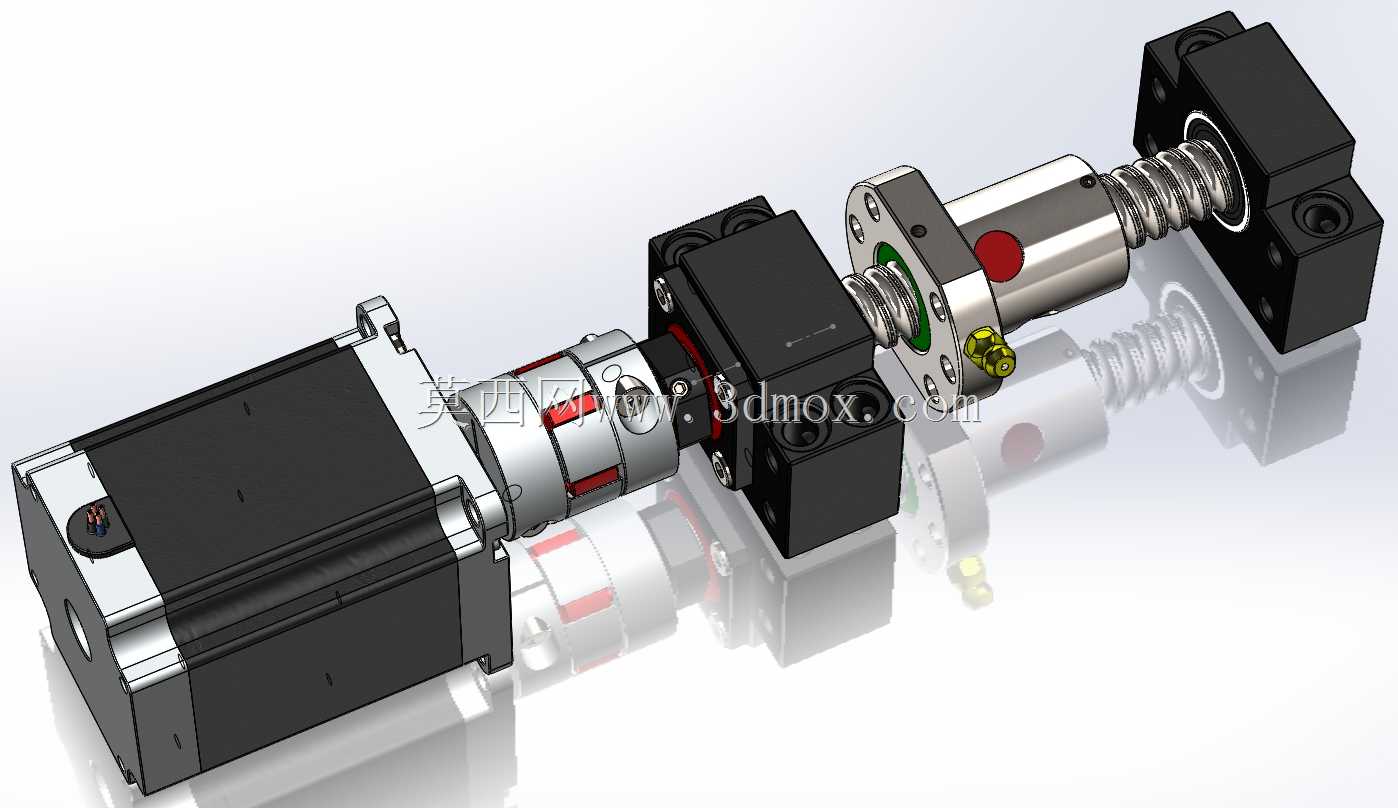

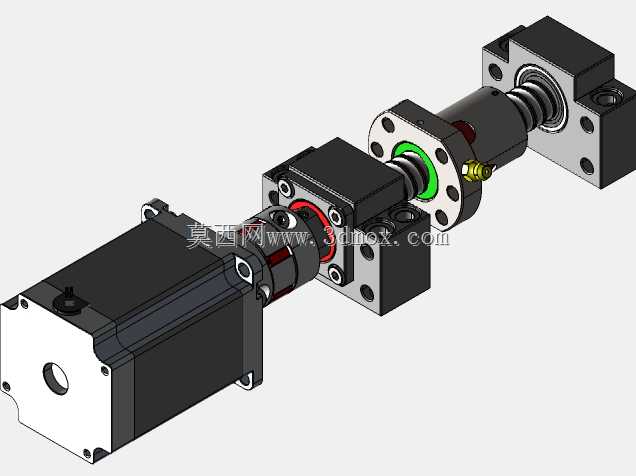

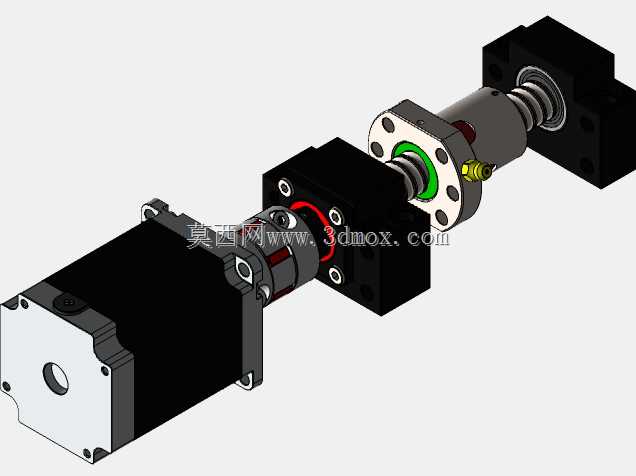

短行程滚珠丝杠步进直线驱动模组

该滚珠丝杠步进驱动结构是面向小行程精密直线位移场景开发的一体化传动模组，可广泛应用于桌面级精密加工设备、小型激光作业工位、3D打印成型平台、点胶涂覆工作站、小型检测工装的进给轴搭建，也可嵌入非标自动化设备的短行程推拉、定位、微调工位，替代传统气缸实现高精度可控的直线位移输出，解决气动驱动行程固定、位置精度不足、无法多点位停靠的痛点。整套结构采用集成化设计思路，将动力输出、扭矩传递、运动转换、支撑固定四个功能模块整合为统一整体，动力端采用标准法兰安装的步进电机作为动力源，通过梅花型弹性联轴器与滚珠丝杠的输入端直连，联轴器可补偿电机轴与丝杠之间的微小同轴度误差，抵消运行过程中的径向窜动与振动，避免刚性连接带来的轴承磨损、丝杠憋转问题。丝杠两端采用方形支撑座固定，支撑座内部预装配对角接触轴承，可同时承受丝杠运转过程中的径向载荷与轴向载荷，保证丝杠高速回转时的同轴度与支撑刚性，避免长周期运行出现的丝杠下垂、回转抖动问题。运动转换部分采用研磨级滚珠丝杠副，将电机的回转运动转化为螺母座的直线运动，相比普通滑动丝杠，滚珠丝杠的传动效率可达九成以上，运行摩擦阻力小，低速无爬行，反向间隙小，可实现微米级的重复定位精度，螺母座自带标准安装法兰面，可直接固定负载滑台或作业执行件。整套模组的轴体总长度为150mm，最大可用直线行程为40mm，所有零部件均采用标准化接口设计，支撑座、电机、联轴器、丝杠副均可单独拆卸更换，无需定制专用连接件，安装时只需通过支撑座底部的安装孔将模组固定在设备安装基面，连接电机驱动线路即可投入使用，无需额外调整丝杠与电机的同轴度，大幅降低现场装配调试的难度与工时。结构设计上充分考虑了运行防护与维护便利性，丝杠外露部分预留了防尘罩安装位，可在多尘、多切削液的工业场景下加装伸缩防尘罩，避免粉尘、碎屑进入丝杠滚道造成磨损，螺母座上预留了润滑注油孔，可定期加注润滑脂维持丝杠副的运行精度，延长整套模组的使用寿命。
