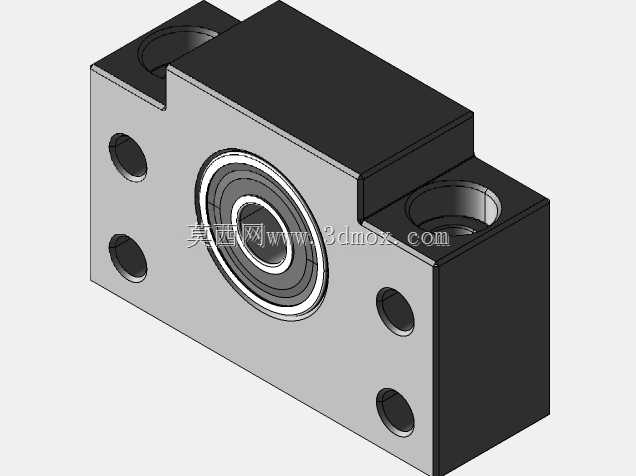

BF10滚珠丝杠支撑固定座结构设计

这款BF10支撑座是直线传动系统中用于滚珠丝杠端部固定的核心配套组件，广泛应用于数控滑台、自动化点胶设备、小型雕刻机、电子装配流水线、精密检测仪器等需要高精度直线进给的工业场景中，承担着约束丝杠径向跳动、抵消轴向传动载荷、保障丝杠回转精度的关键作用，是精密直线传动链路里不可或缺的基础支撑部件。在实际设备运行过程中，该支撑座通过内部预装的高精度角接触球轴承，为丝杠端部提供稳定的回转支撑，能够有效承载丝杠传动过程中产生的轴向推拉力与径向偏载，避免丝杠在高速往复进给时出现挠曲变形、回转窜动等问题，大幅提升整套传动系统的定位精度与运行平稳性，延长丝杠与配套传动部件的使用寿命。从设计思路来看，该支撑座采用一体化方块式本体结构，本体选用高强度合金钢材质经发黑防锈处理，整体刚性充足，能够抵御传动过程中的振动与冲击载荷；本体正面设置轴承安装沉孔，可精准容纳适配型号的SKF球轴承，轴承孔位与安装基准面的形位公差经过严格管控，保证轴承装配后内孔与安装面的垂直度、同轴度符合精密传动的精度要求；本体四周分布的贯通安装孔，可通过内六角螺栓直接将支撑座固定在设备安装基板上，安装孔位的间距经过标准化设计，匹配行业通用的BF10规格安装尺寸，无需额外打孔改型即可直接替换同规格的标准支撑座，大幅降低设备装配与维护的改造成本。从安装边界来看，该支撑座整体为方正块体结构，外形紧凑小巧，不会占用过多的设备安装空间，适配10mm公称直径的滚珠丝杠端部安装；安装时需保证支撑座的轴承孔中心与丝杠的轴心线、以及配套螺母座的运动轨迹保持同轴，避免出现偏心安装导致的轴承额外磨损、丝杠运转卡滞等问题；支撑座侧方预留的锁紧结构可在轴承装入后对轴承外圈进行轴向定位，防止轴承在高速回转时出现轴向窜动，同时也方便后期维护时的轴承拆卸更换。在实际应用中，这类支撑座常与对应的丝杠螺母座、导向导轨配套使用，共同组成完整的精密直线进给单元，既可以用于小型自动化设备的短行程精密传动，也可以多组配合用于长行程龙门设备的丝杠两端固定，通过两端支撑的结构形式大幅提升丝杠的临界转速，满足设备高速进给的运行需求。
