400行程滚珠丝杠步进直线传动机构

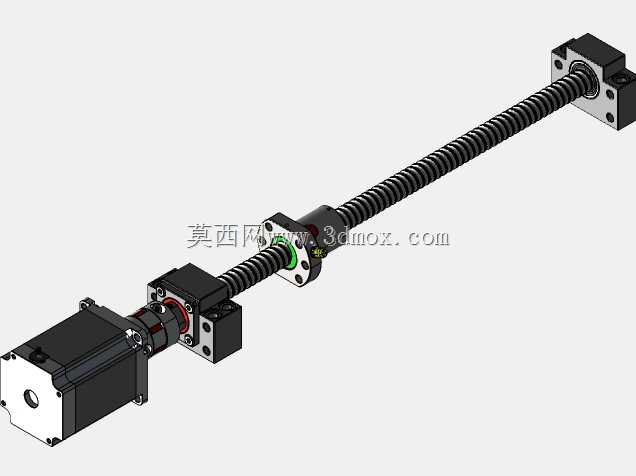

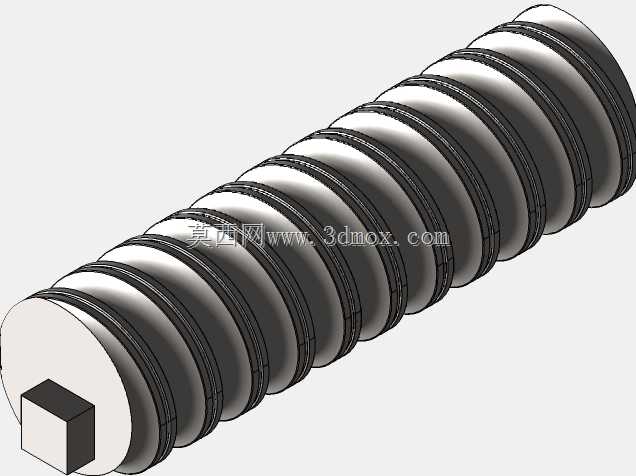

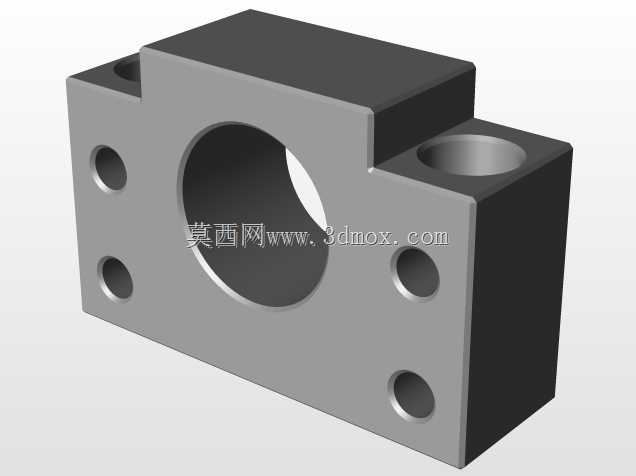

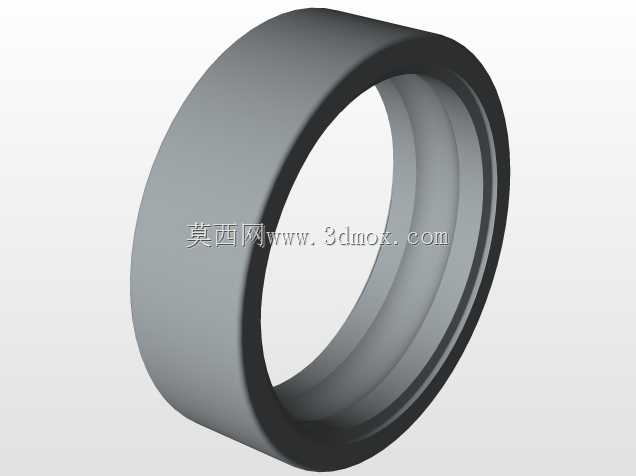

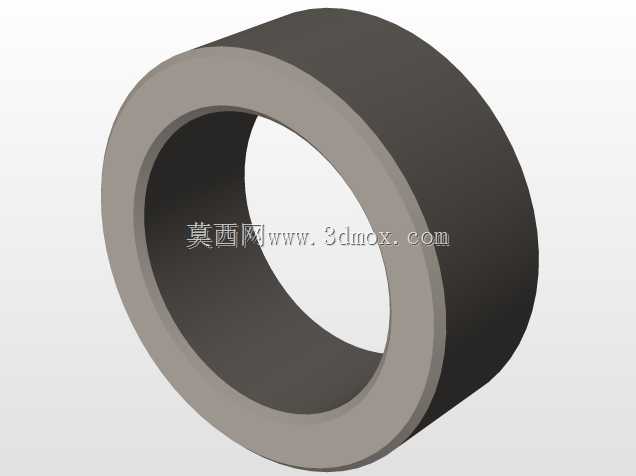

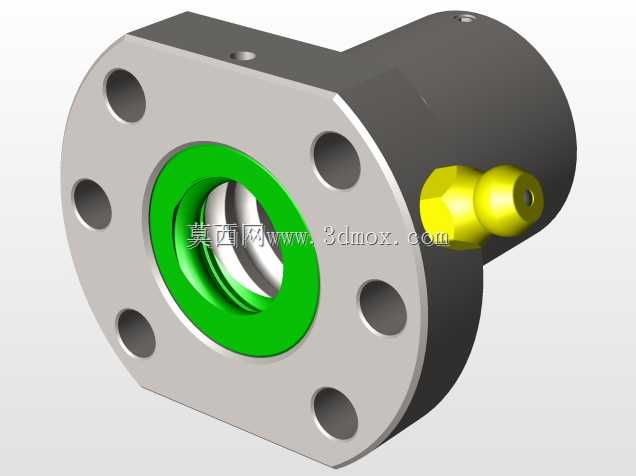

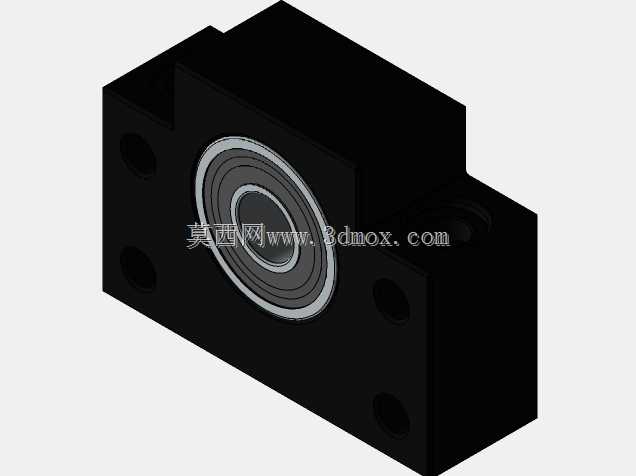

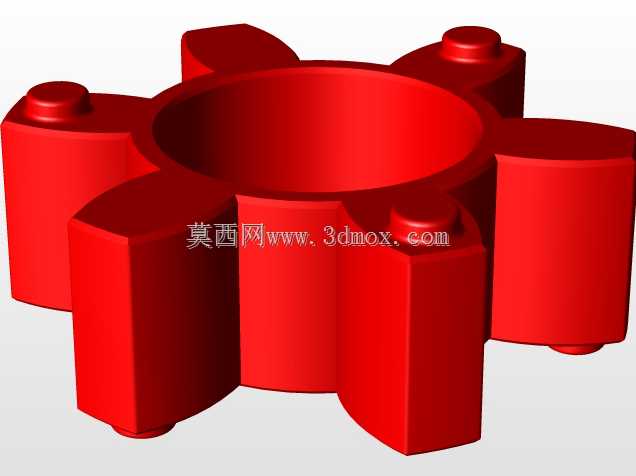

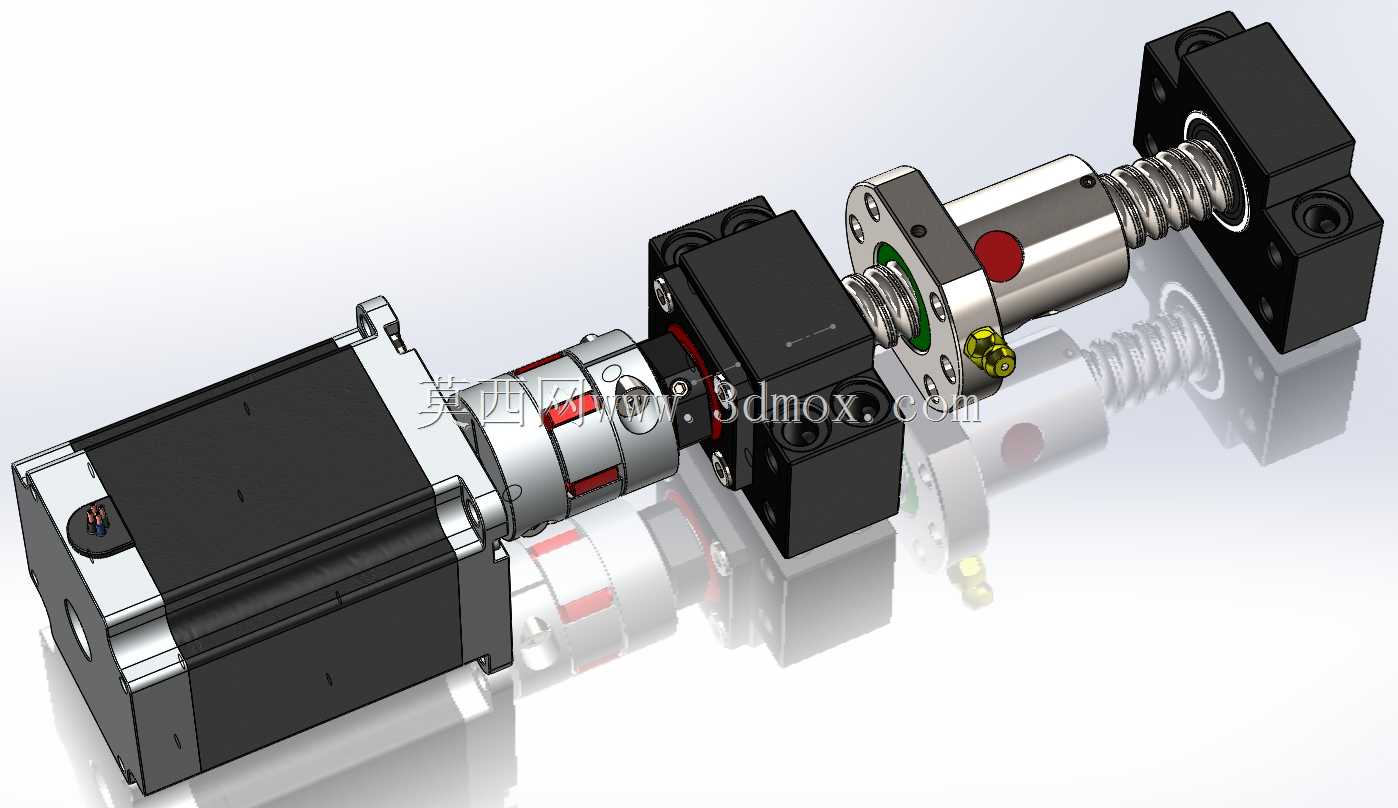

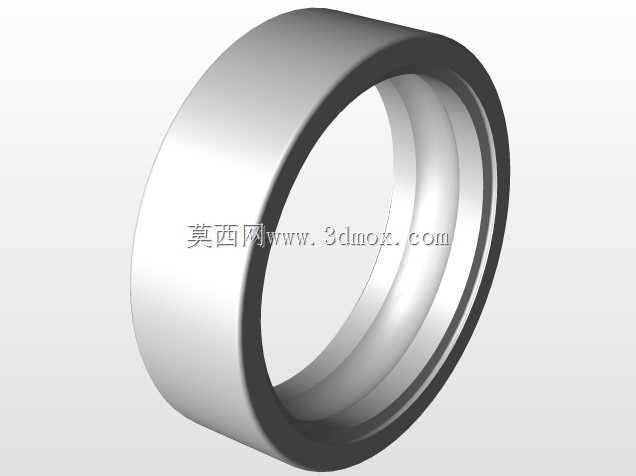

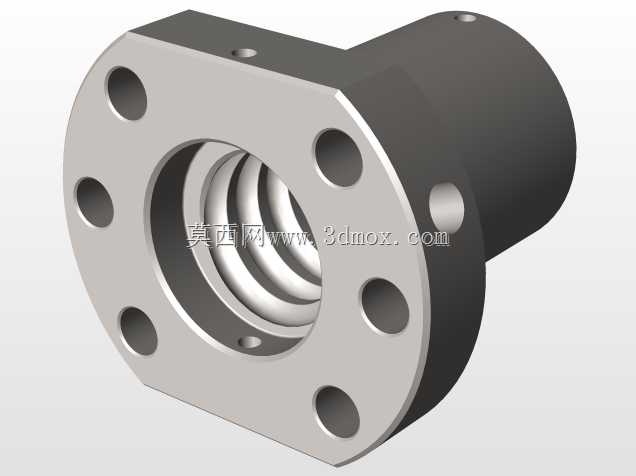

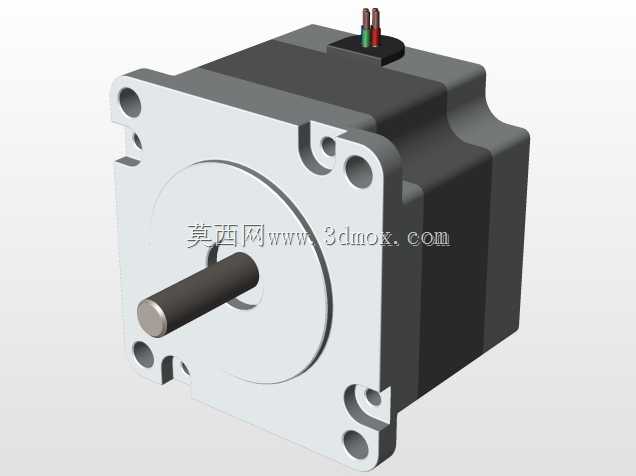

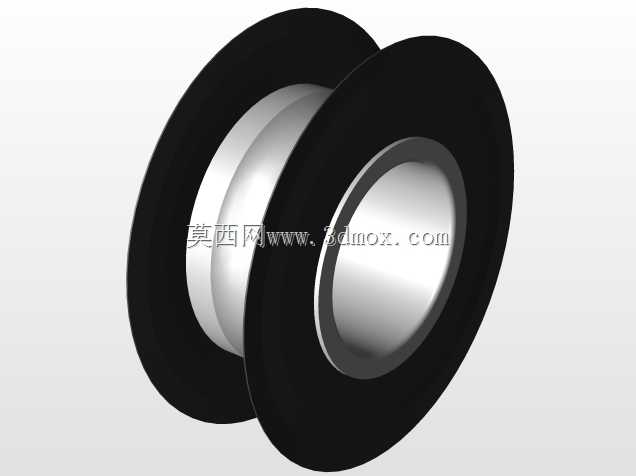

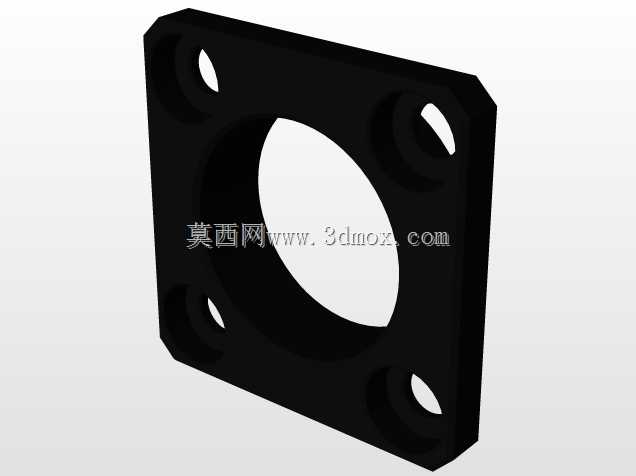

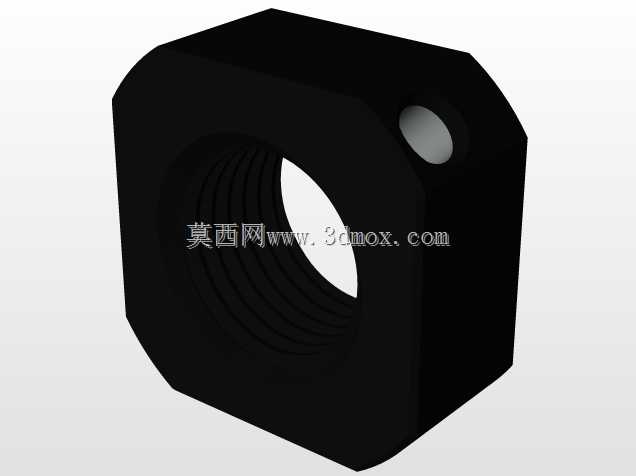

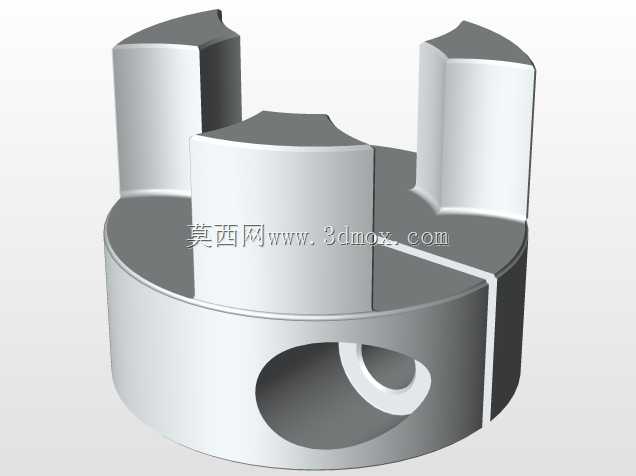

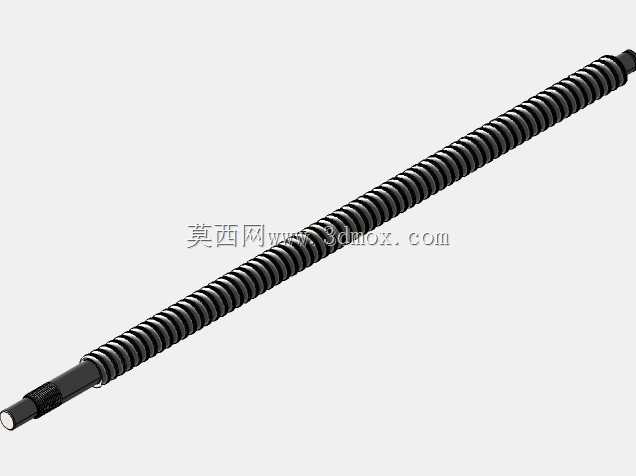

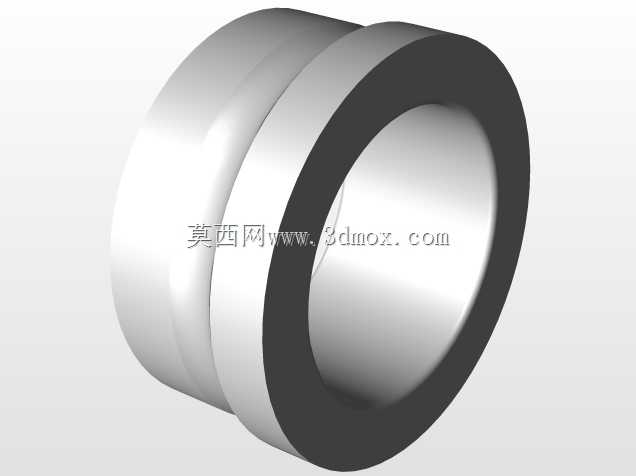

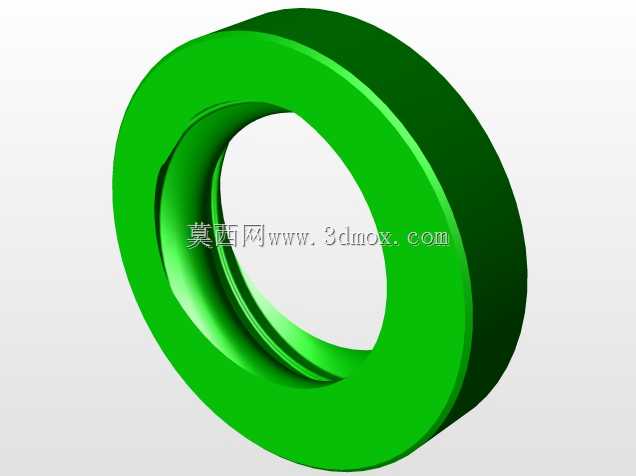

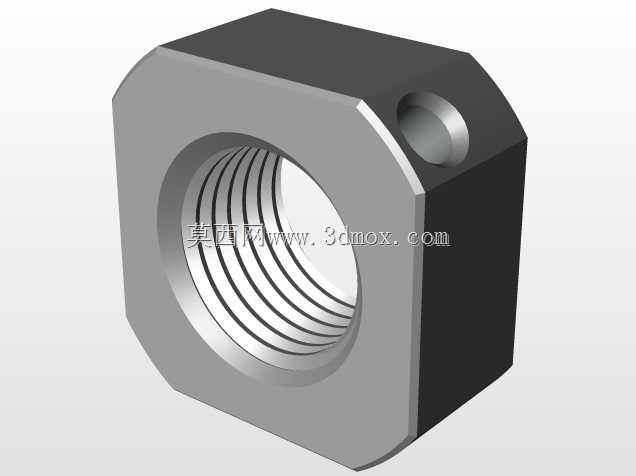

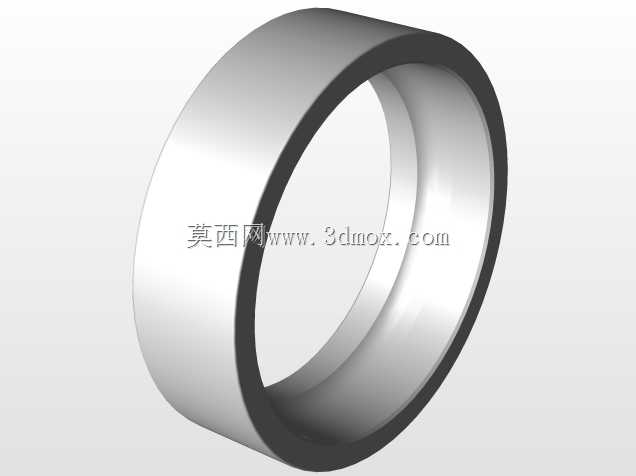

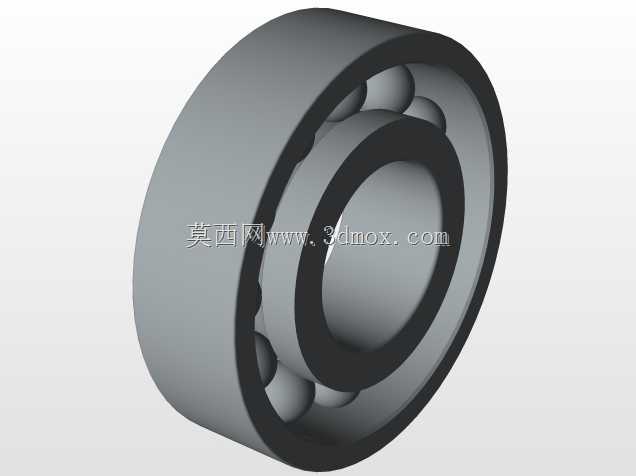

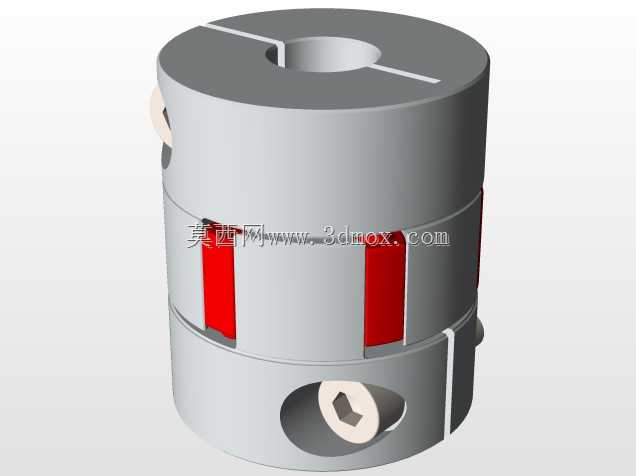

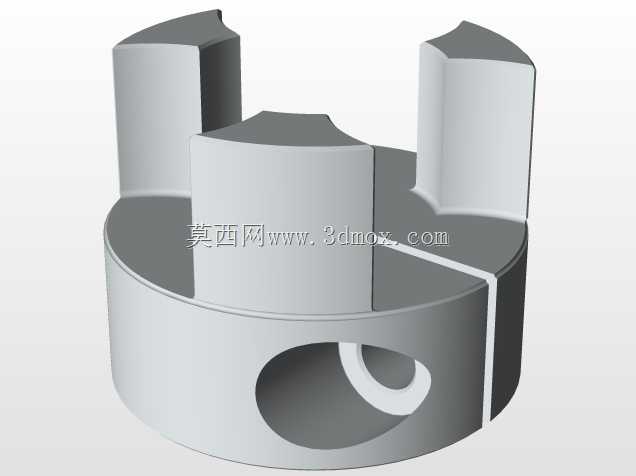

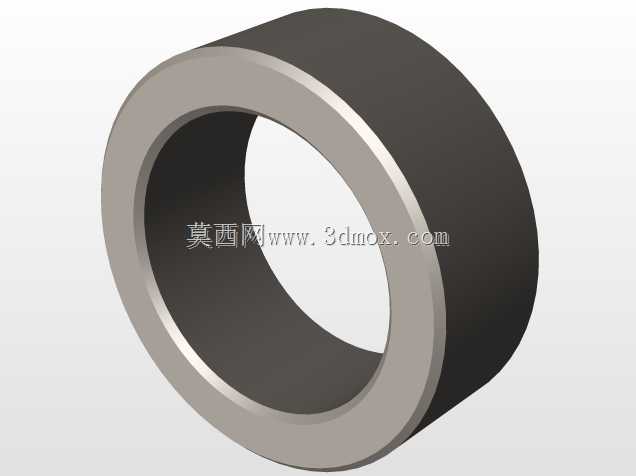

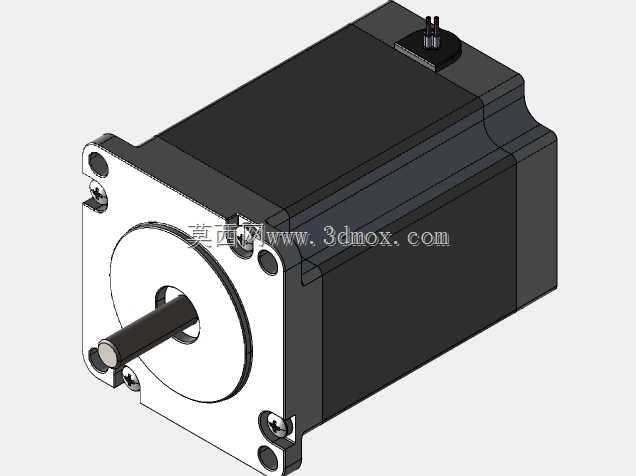

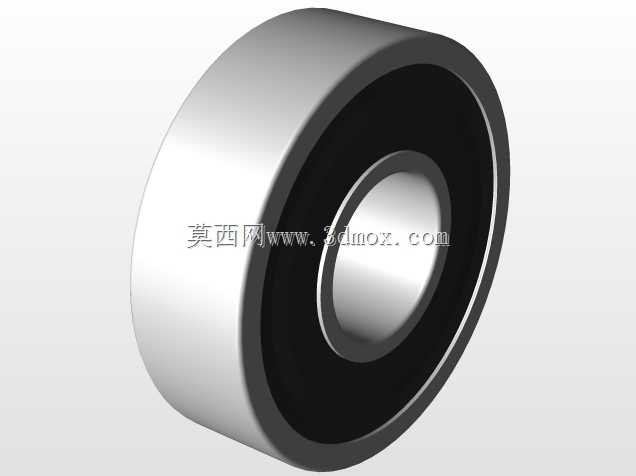

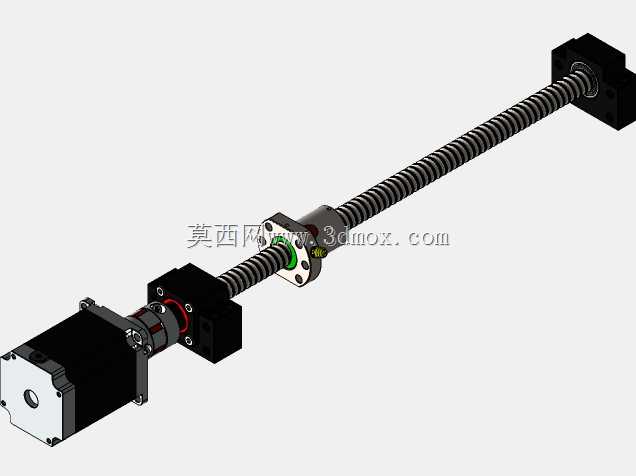

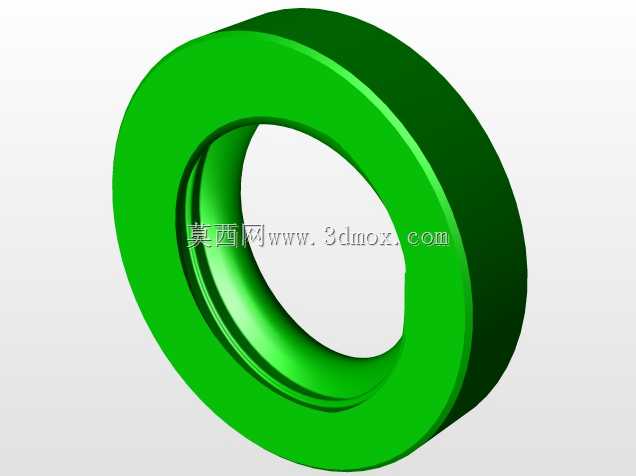

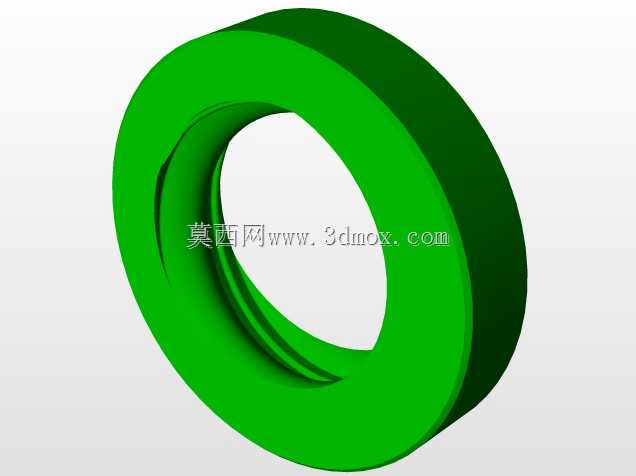

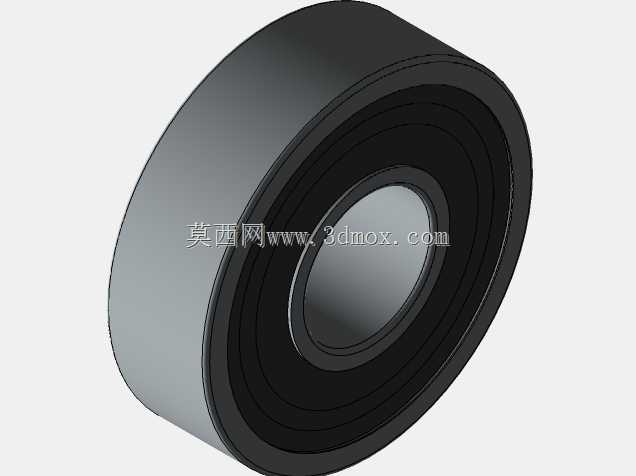

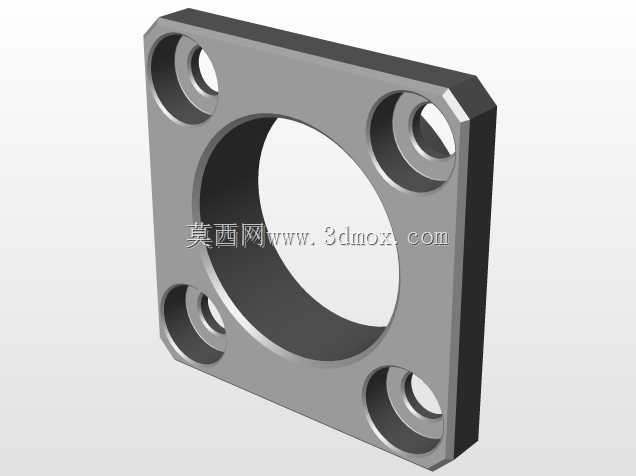

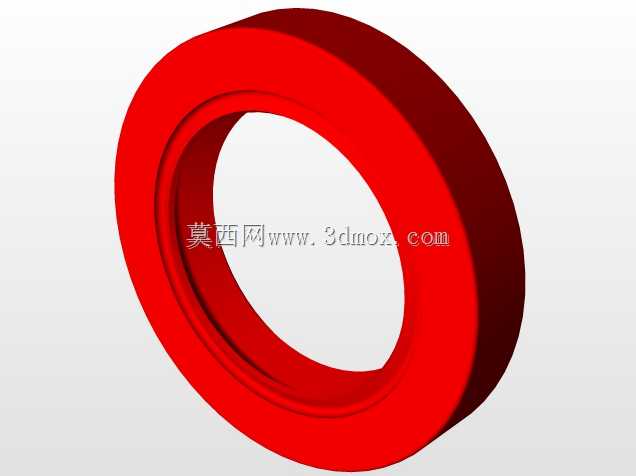

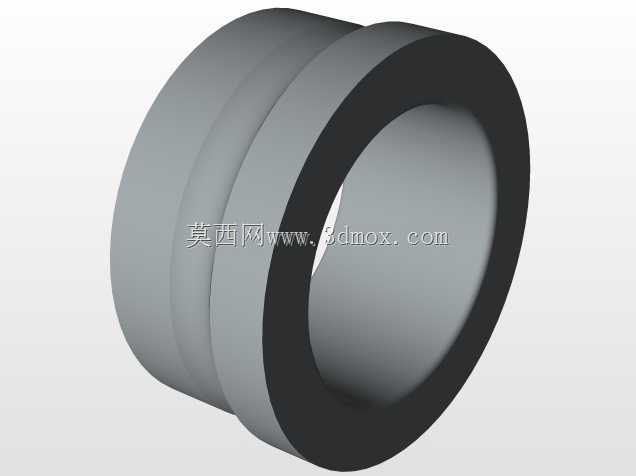

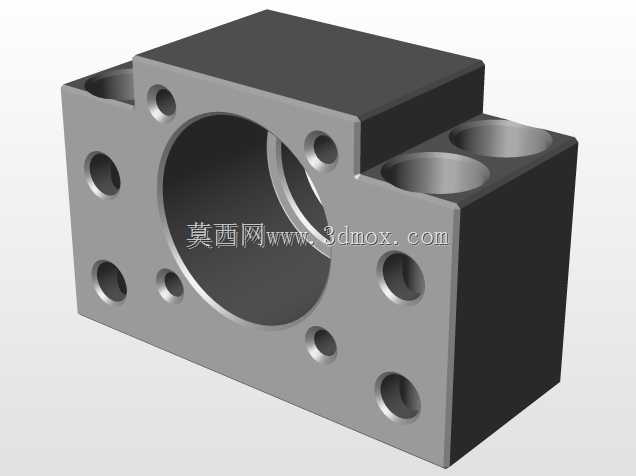

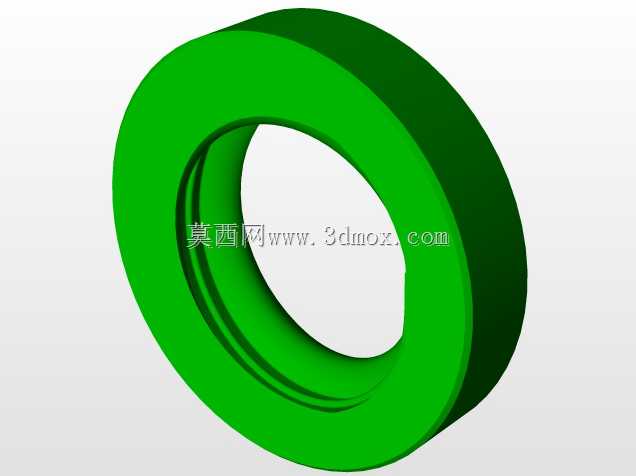

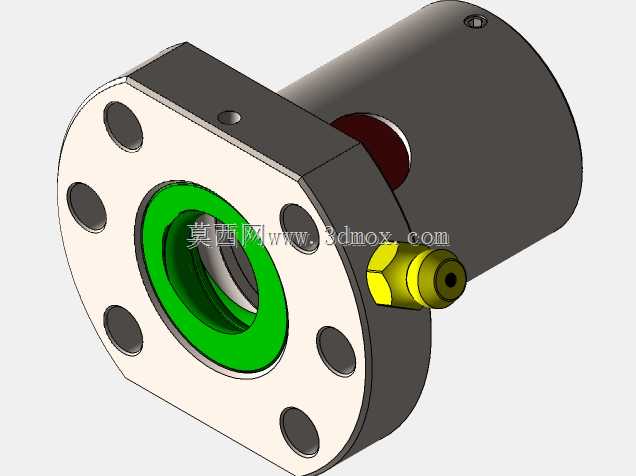

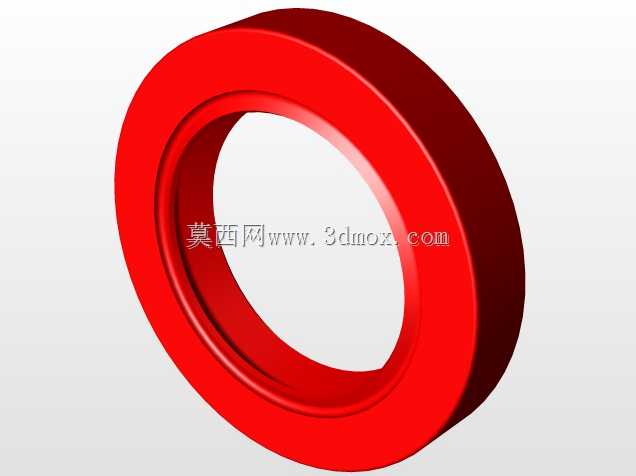

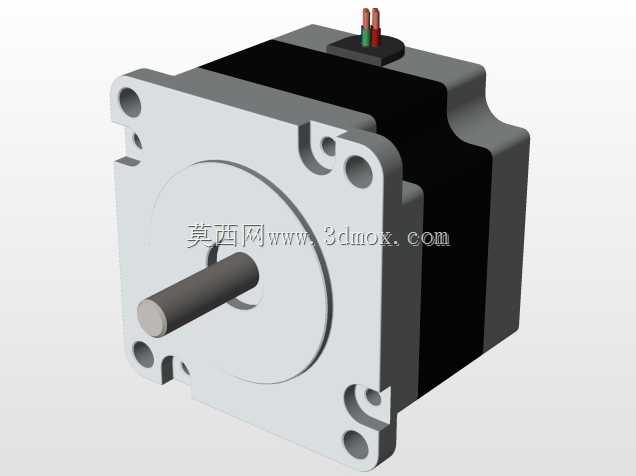

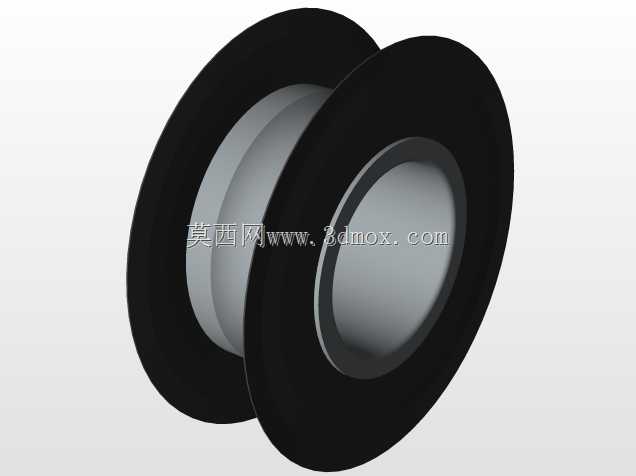

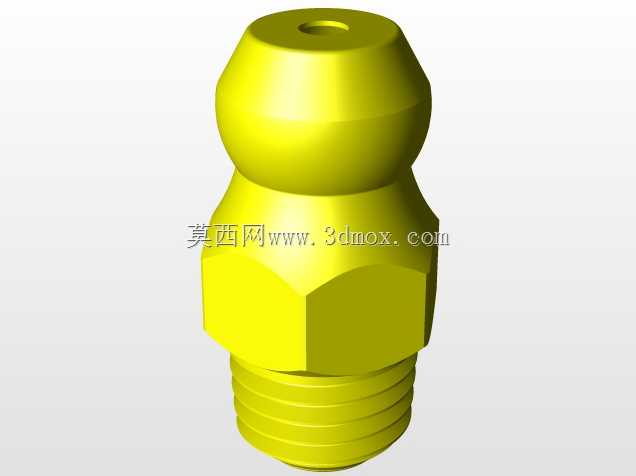

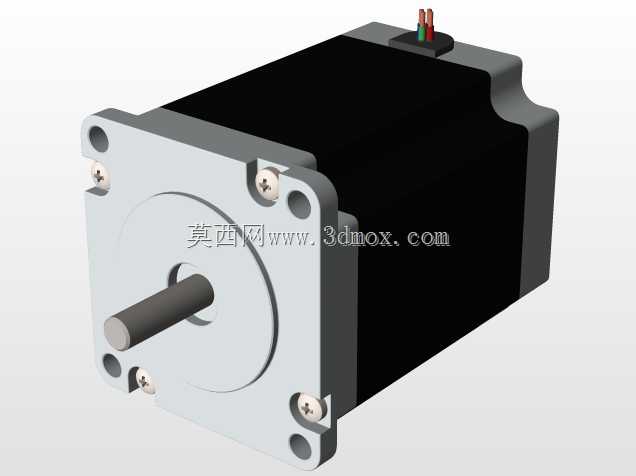

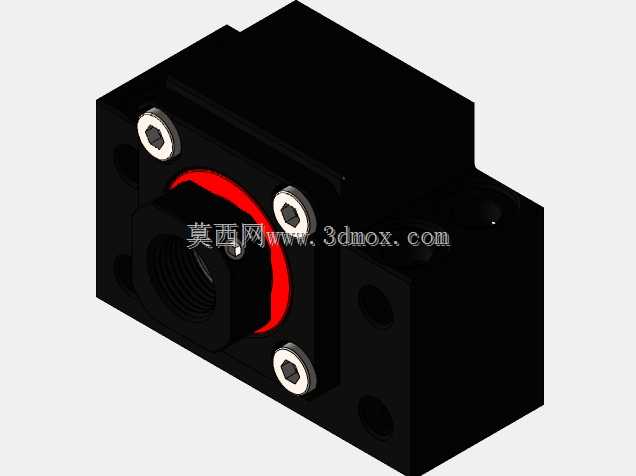

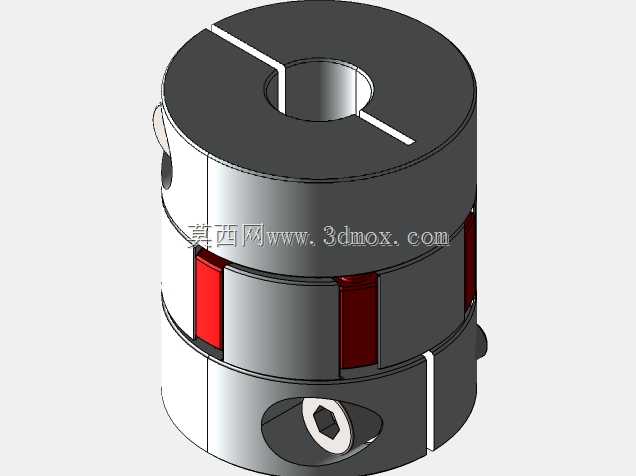

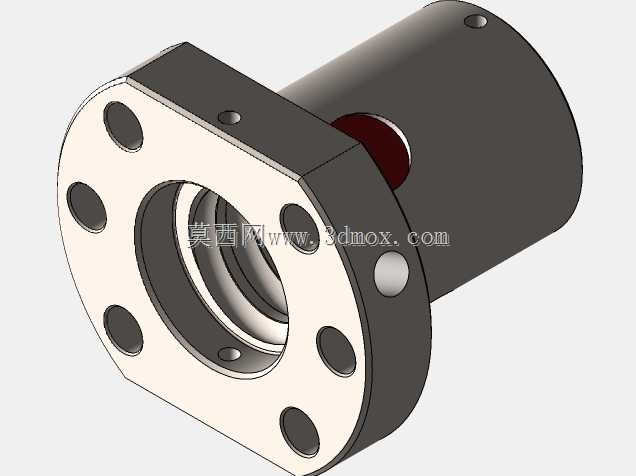

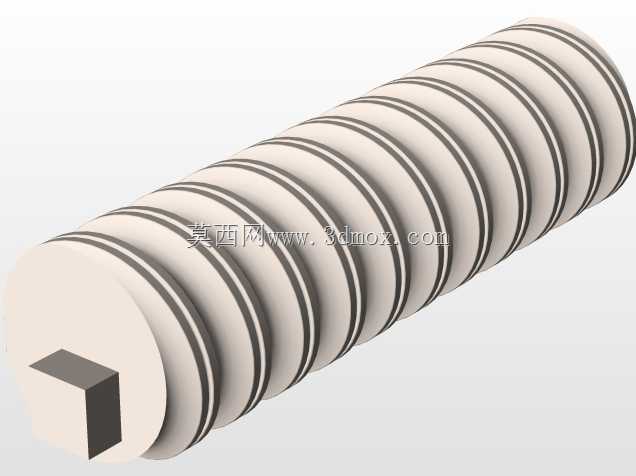

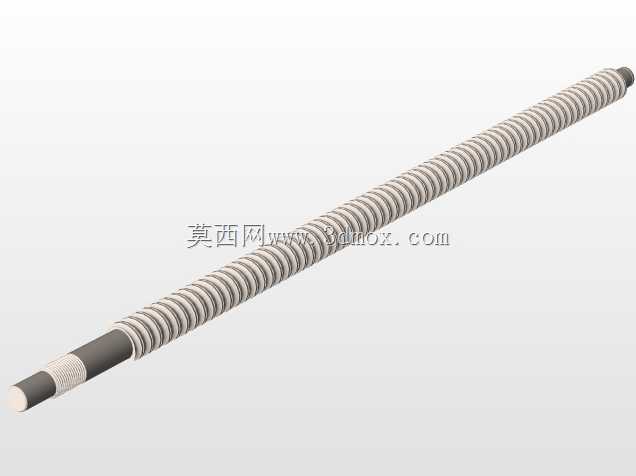

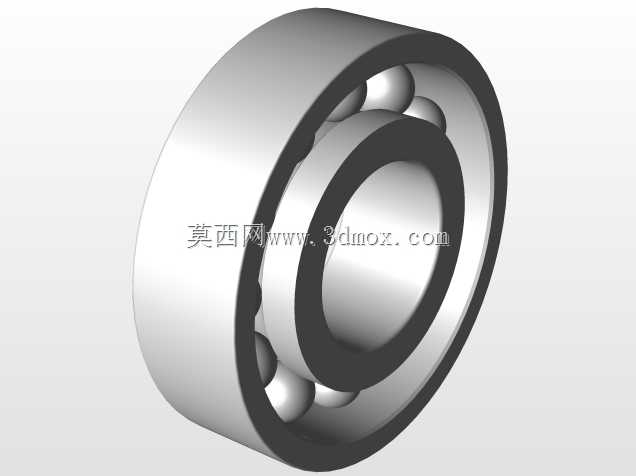

这套滚珠丝杠步进传动机构，是面向中小行程直线往复驱动场景开发的标准化传动单元，可广泛适配桌面级数控加工设备、激光标刻设备、小型3D打印成型设备、自动化点胶工位、物料移栽滑台等需要精准直线位移输出的应用场景，能够为各类自动化执行末端提供稳定可靠的直线动力输出，替代传统的气缸、同步带传动方案，在需要精准位置控制、多工位停驻的作业场景中具备显著的性能优势。从实际用途来看，该传动单元可直接作为设备的直线运动轴核心组件使用，无需额外对传动链路进行复杂的匹配调试，即可完成旋转动力到直线推力的转换，带动负载完成指定轨迹的往复移动，既可以单轴独立使用搭建简易直线输送工位，也可以多轴组合搭建十字滑台、龙门式运动平台，适配不同设备的结构布局需求。在功能特性上，这套传动机构采用滚珠丝杠作为动力转换核心，相比普通滑动丝杠具备更高的传动效率，运行过程中摩擦阻力更小，发热控制表现优异，长时间连续运行也能保持稳定的传动精度，配合两端的支撑座结构可以对丝杠形成稳定的径向约束，降低高速运行时的丝杠挠曲变形问题；输入端通过联轴器与步进电机直连，可精准控制丝杠的旋转角度，进而实现对螺母座位移量的微米级调控，满足精密加工、精准对位类作业的精度要求，同时整套机构的零部件均采用标准化工业配件，后期维护更换配件十分便捷，无需定制特殊加工件即可完成损耗件的替换。在设计思路上，这套机构采用模块化的设计逻辑，将步进电机、联轴器、丝杠支撑座、滚珠丝杠副、螺母连接座等独立零部件进行整合式布局，所有部件的安装孔位均按照工业通用标准设计，既保证了各部件之间的装配同轴度，降低装配过程中的调试难度，也预留了充足的安装接口，方便使用者根据自身设备的结构需求调整电机安装方向、螺母座的连接形式，具备极强的适配拓展性。在外形尺寸与安装边界上，这套传动单元的丝杠总长度为400mm，可实现的最大有效工作行程为290mm，整体结构布局紧凑，横向占用空间小，安装时可通过两端支撑座的固定孔直接锁附在设备安装基准面上，螺母座上预留的标准连接螺孔可直接对接负载安装板，无需额外设计转接结构即可快速完成整组机构的装配，适配各类桌面级、小型自动化设备的内部安装空间要求，不会因为机构体积过大挤占设备内部其他功能组件的布置空间。
