低底盘专用运输拖车三维结构设计

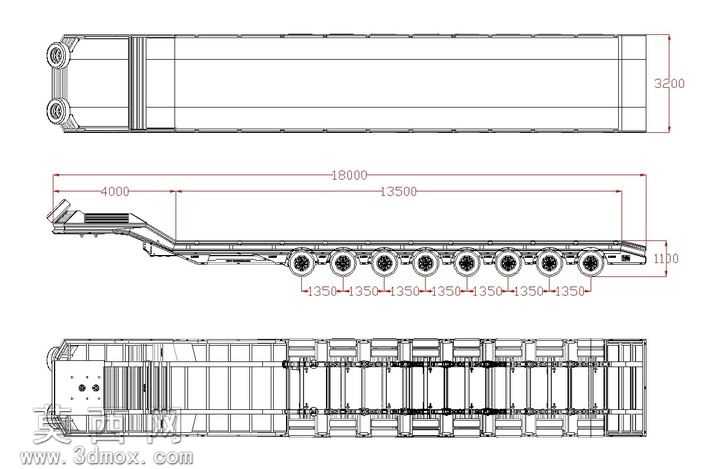

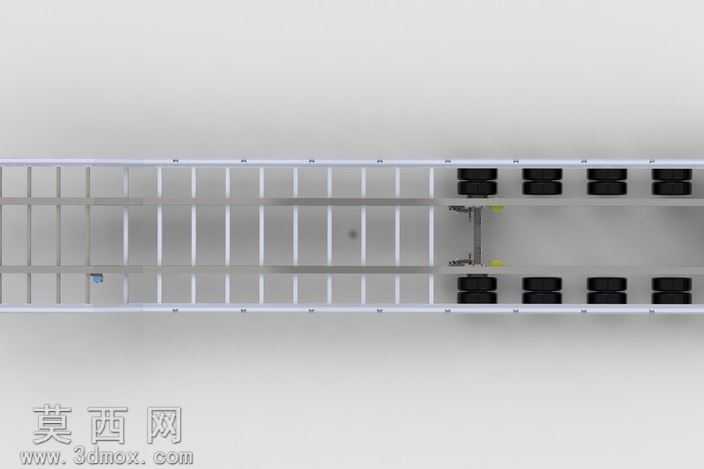

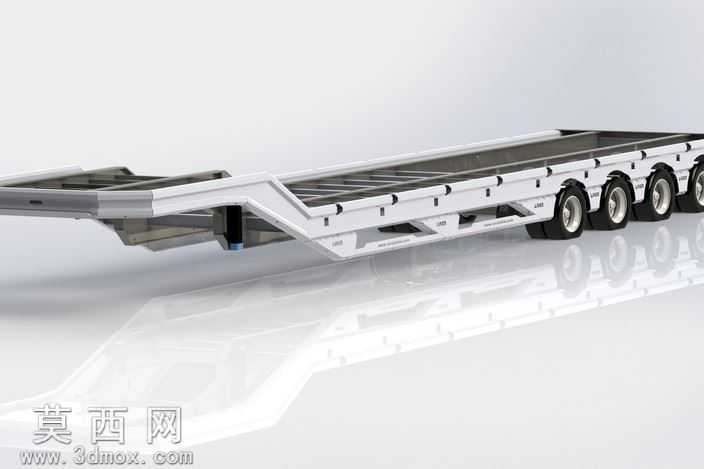

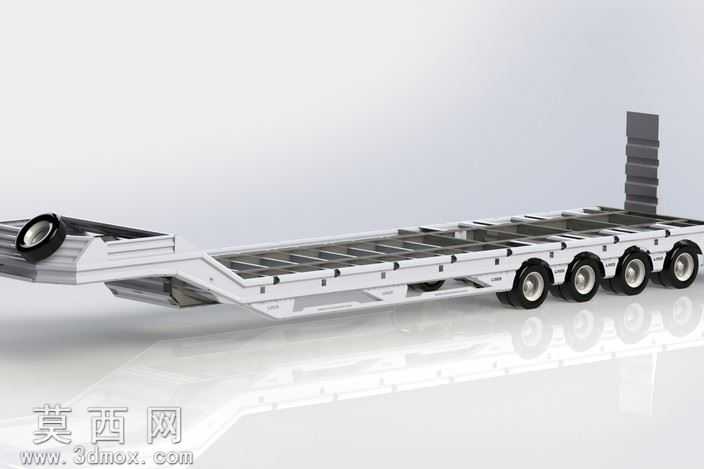

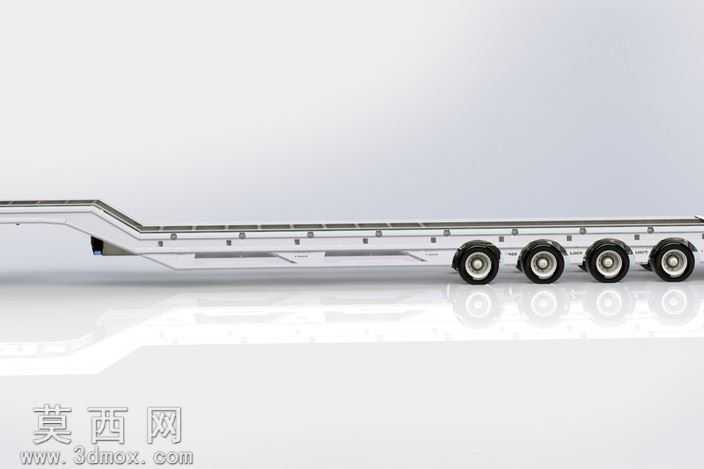

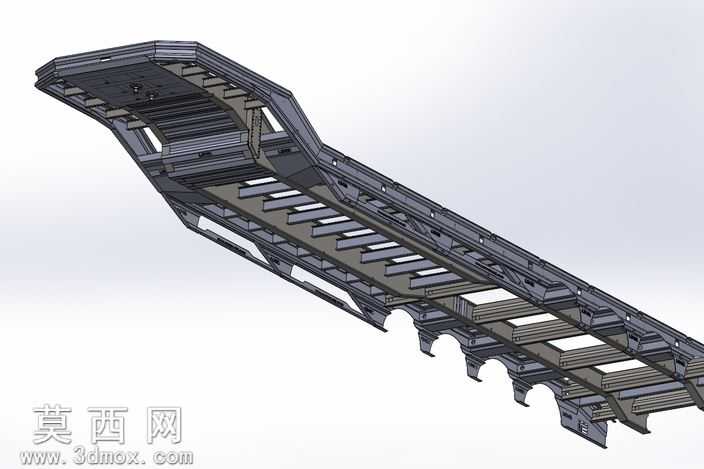

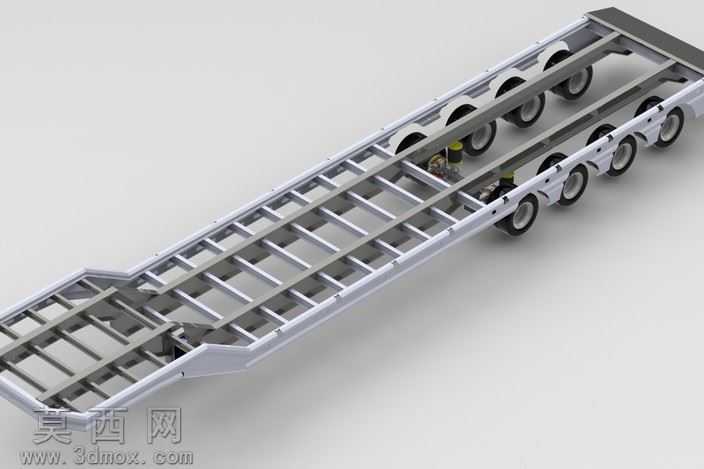

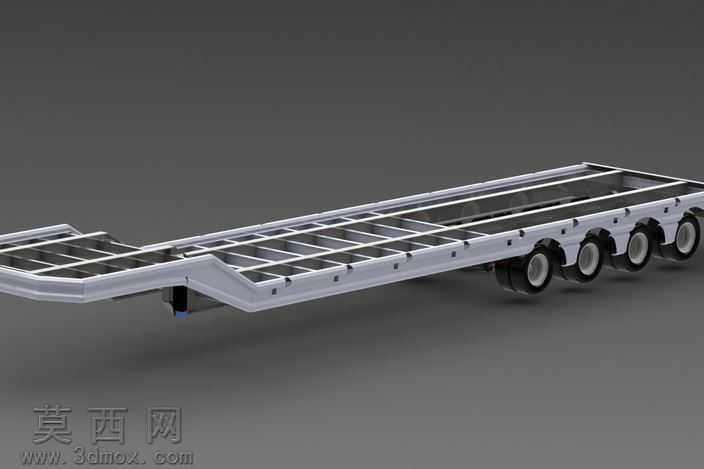

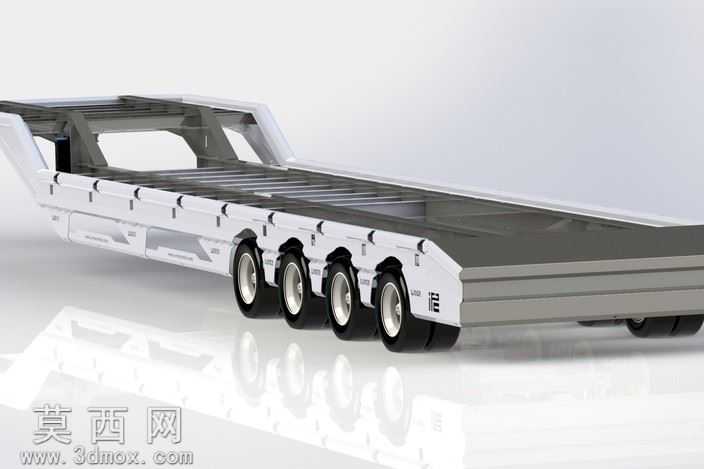

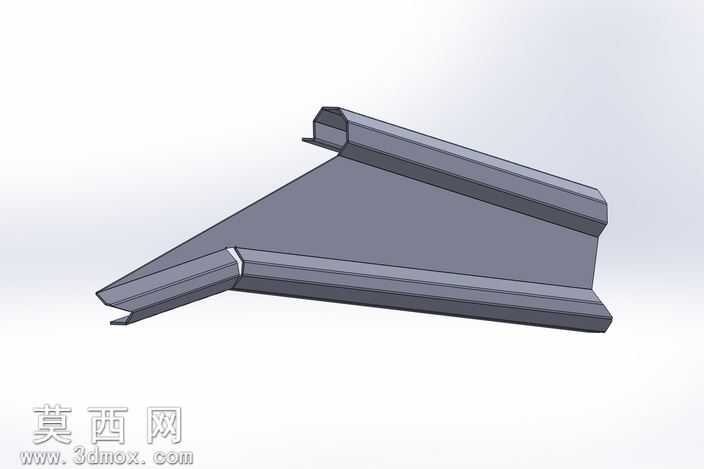

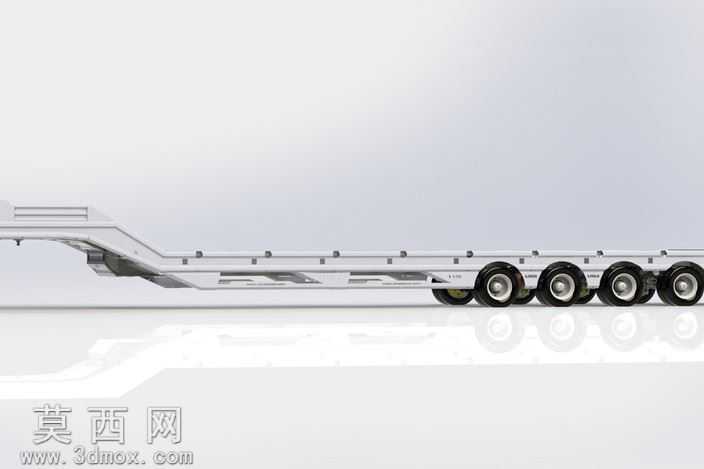

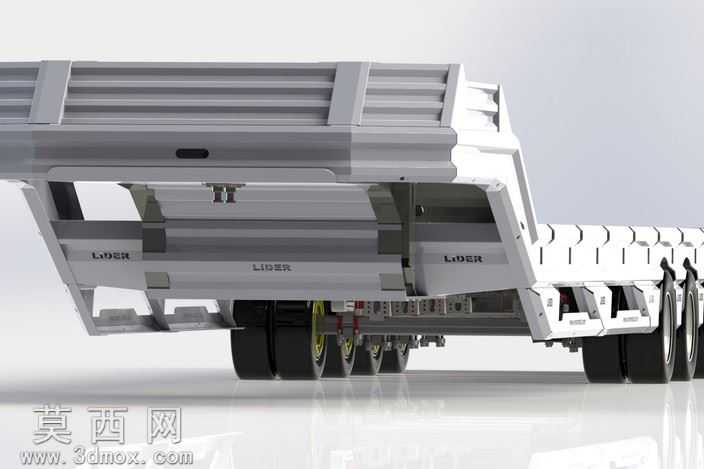

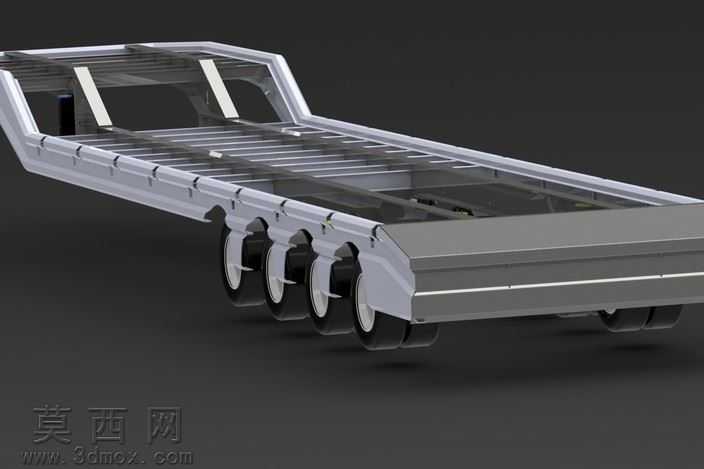

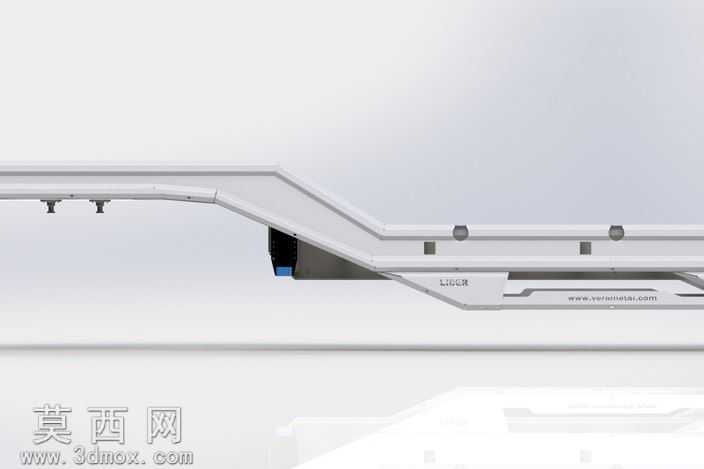

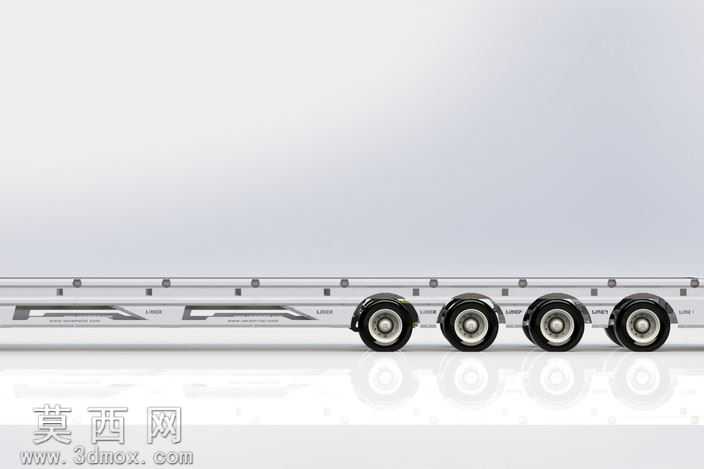

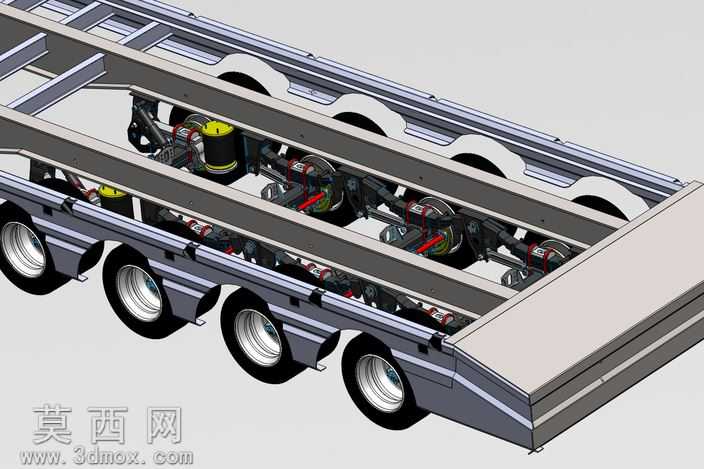

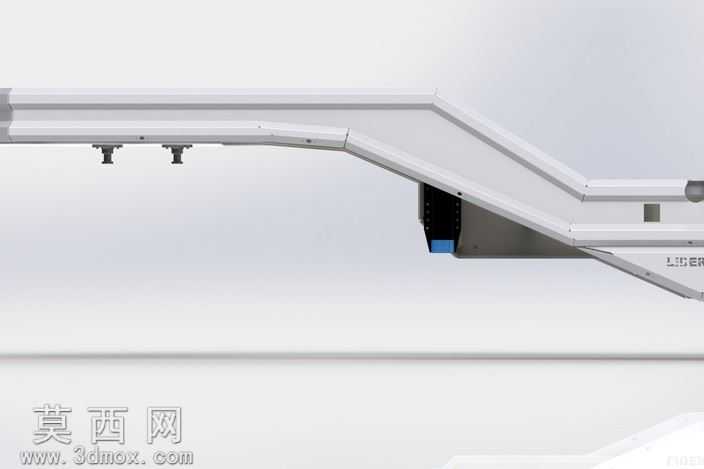

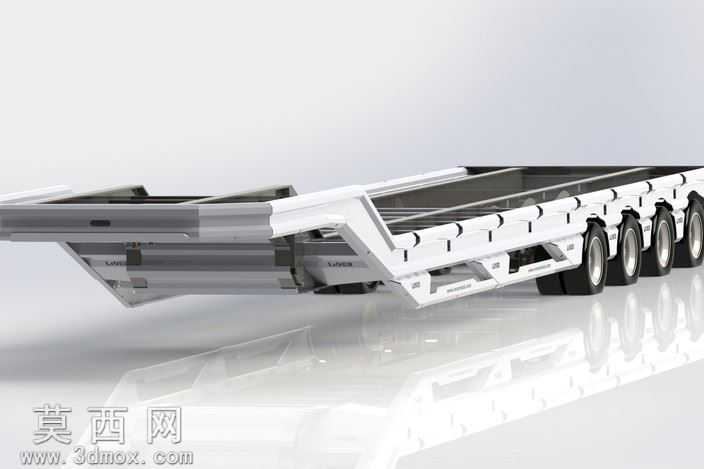

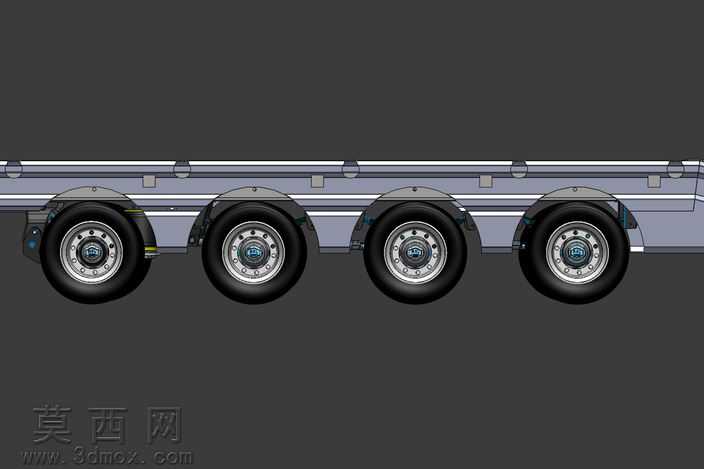

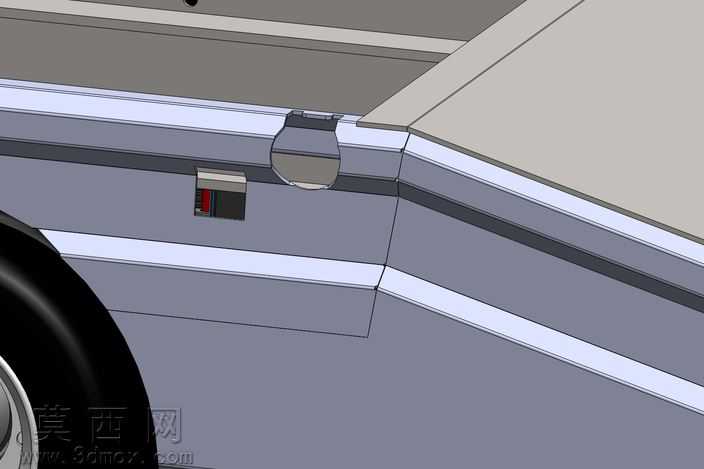

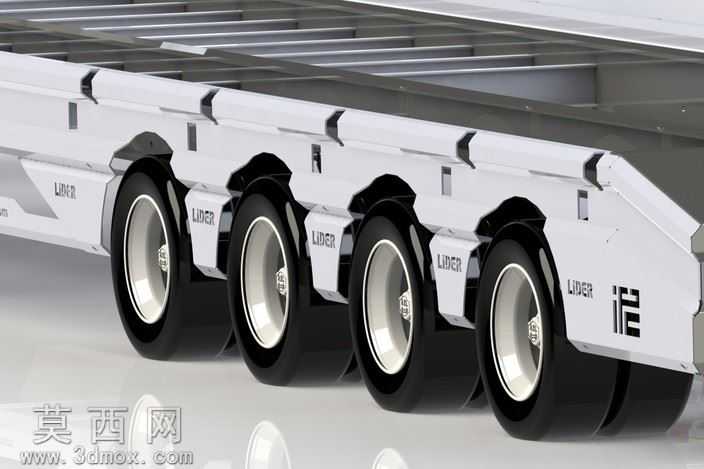

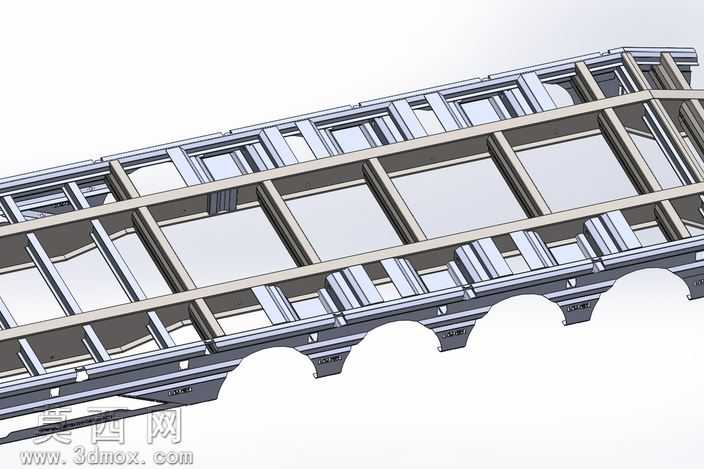

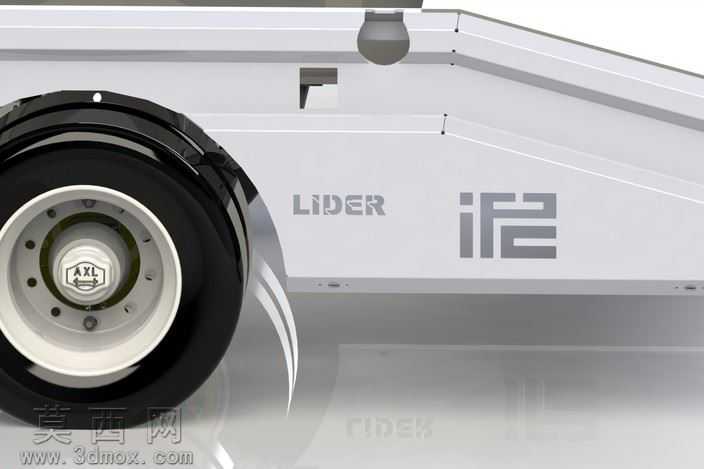

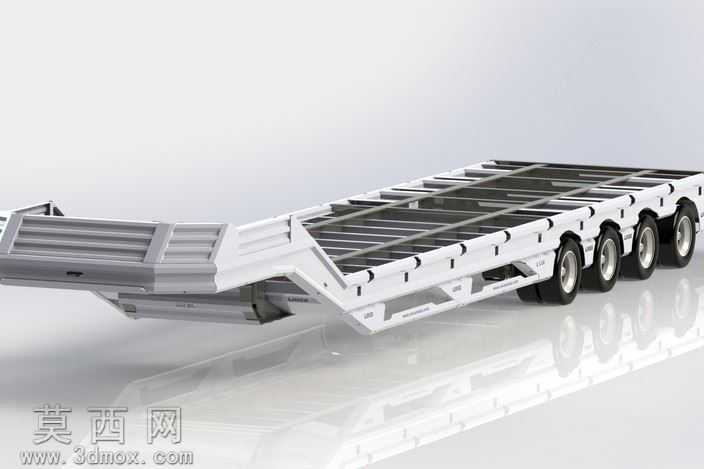

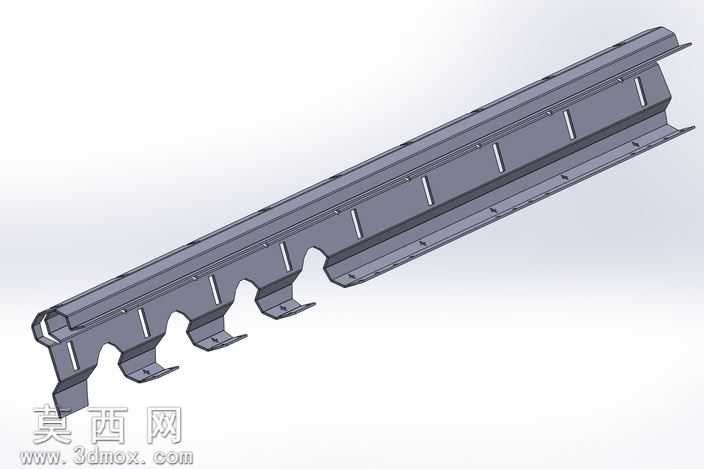

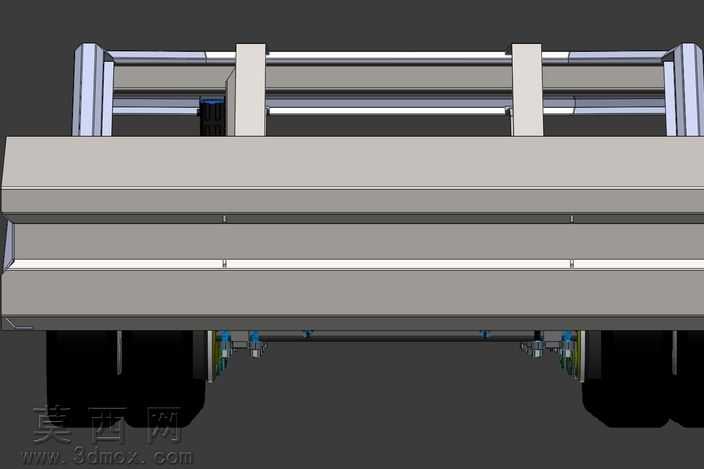

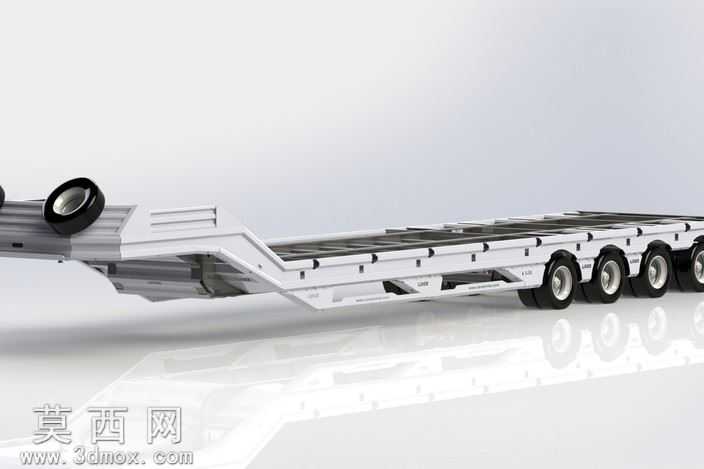

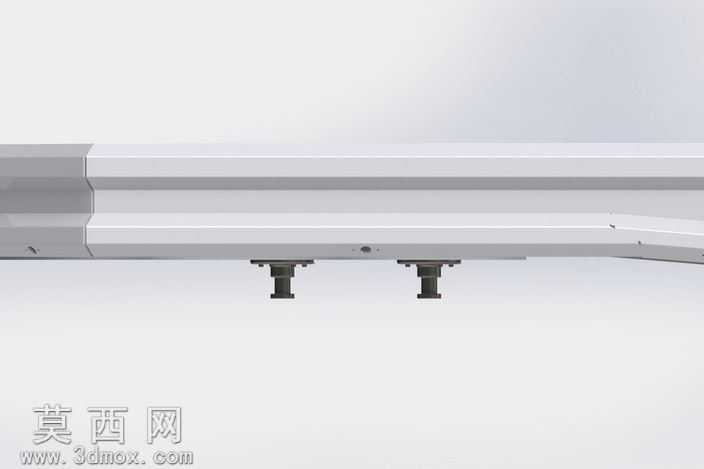

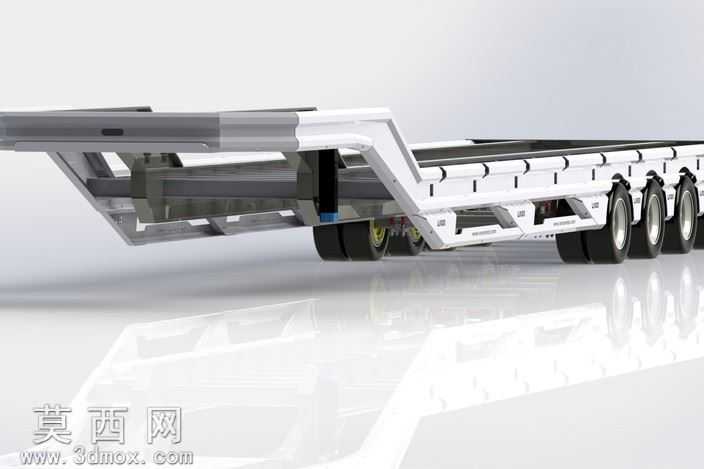

本作品为低底盘专用运输拖车的三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对拖车的承载结构、行走机构、连接部位均进行了1:1比例的精准还原。建模阶段首先从底盘主框架入手，采用矩形钢管型材的结构特征进行绘制，通过拉伸、切除、钣金特征组合完成纵梁与横梁的拼接结构，预留出轮轴安装位、牵引连接位、承载面板安装孔等关键结构点位，保证各部件装配时的干涉检查零误差。行走机构部分对轮组、轮轴、悬挂支撑结构进行了独立建模，还原了低底盘设计下轮组与底盘框架的紧凑布局，通过配合约束模拟轮组的转动自由度，清晰展示拖车行走时的运动逻辑。材质渲染阶段，为底盘金属框架赋予哑光钢材材质，调整金属粗糙度与反射参数还原工业钢材的真实质感，为承载面板赋予防滑花纹钢板材质，为轮组赋予橡胶轮胎与金属轮毂的分层材质，通过环境光遮蔽与全局光照渲染，让模型整体呈现出真实工业产品的视觉效果。设计思路围绕低底盘的核心使用需求展开，通过降低底盘承载面的离地高度，提升拖运作业时的货物装卸便利性，同时优化底盘框架的受力分布，在控制整体自重的前提下保证结构承载强度，牵引连接部位采用通用标准接口设计，可适配多数常用牵引动力设备，整体结构简洁实用，无冗余设计，各部件的连接方式均参考实际专用拖车的生产工艺，可直接用于结构展示、工艺参考以及改装设计的基础三维母版，模型装配层级清晰，各零件特征可编辑，能够支持后续的结构优化、参数调整以及工程图导出工作。
