多缸发动机曲轴总成及移动支撑工装

项目分类:工装 发布时间:2022-06-09 ID:654702
  • 多缸发动机曲轴总成及移动支撑工装
  • 多缸发动机曲轴总成及移动支撑工装
  • 多缸发动机曲轴总成及移动支撑工装
  • 多缸发动机曲轴总成及移动支撑工装

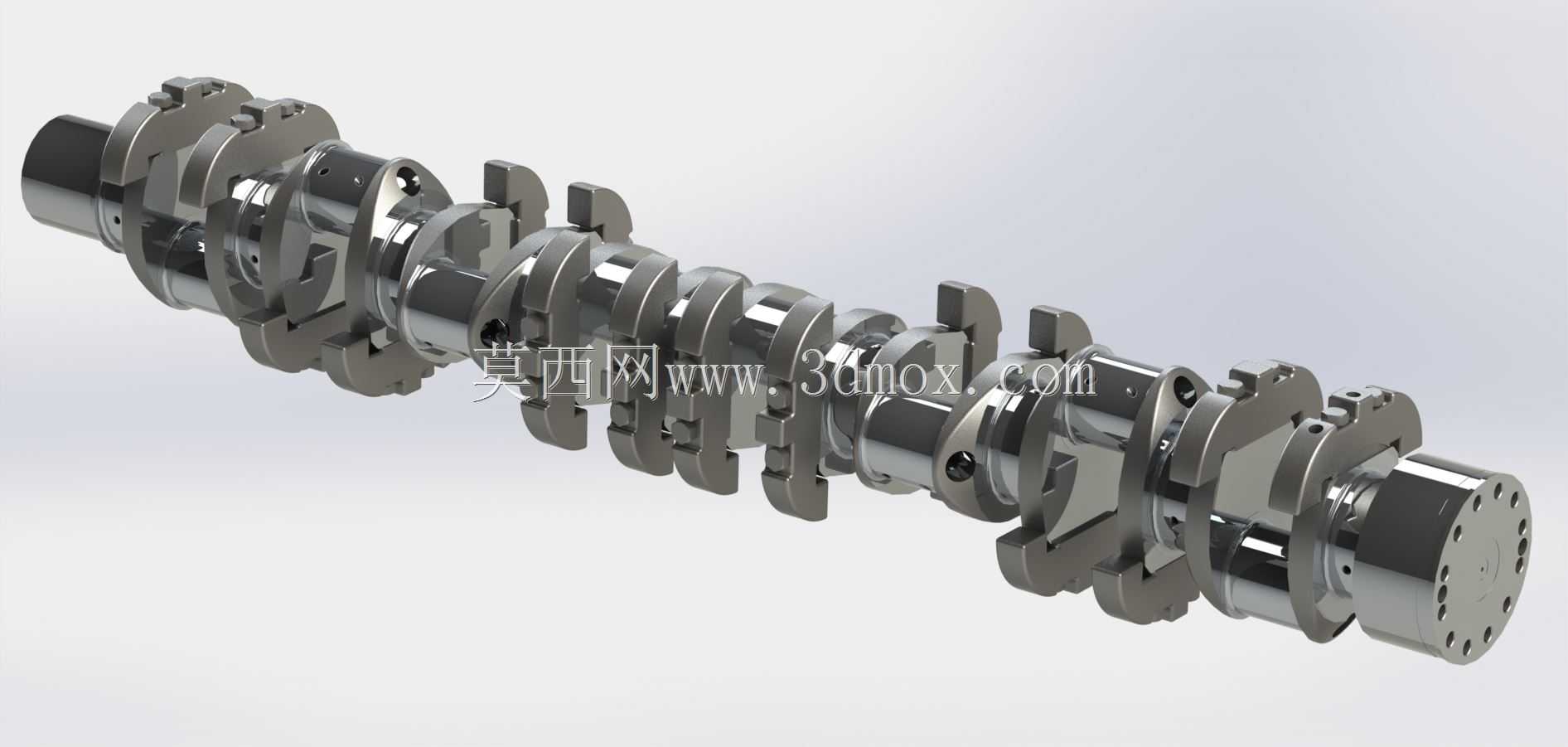

  这套三维结构围绕长行程多缸发动机曲轴展开,同时把曲轴在装配、检测、转运环节所需的移动支撑台架完整表达出来。曲轴本体采用多曲拐依次错角布置的形式,每一段主轴颈、连杆轴颈、曲柄臂、平衡块都按真实动力总成的空间关系建模,曲拐之间的相位角直接决定活塞往复运动的发火顺序,也是发动机运转平顺性的核心几何约束。从结构上看,曲轴沿轴向串联多组主轴颈,轴颈端部保留法兰连接结构,用于和飞轮端、扭转减振端或动力输出部件配合;连杆轴颈相对主轴颈偏心布置,曲柄臂在两侧传递扭矩并承担弯扭复合载荷,平衡块则沿旋转半径方向补偿活塞连杆组产生的往复惯性力。

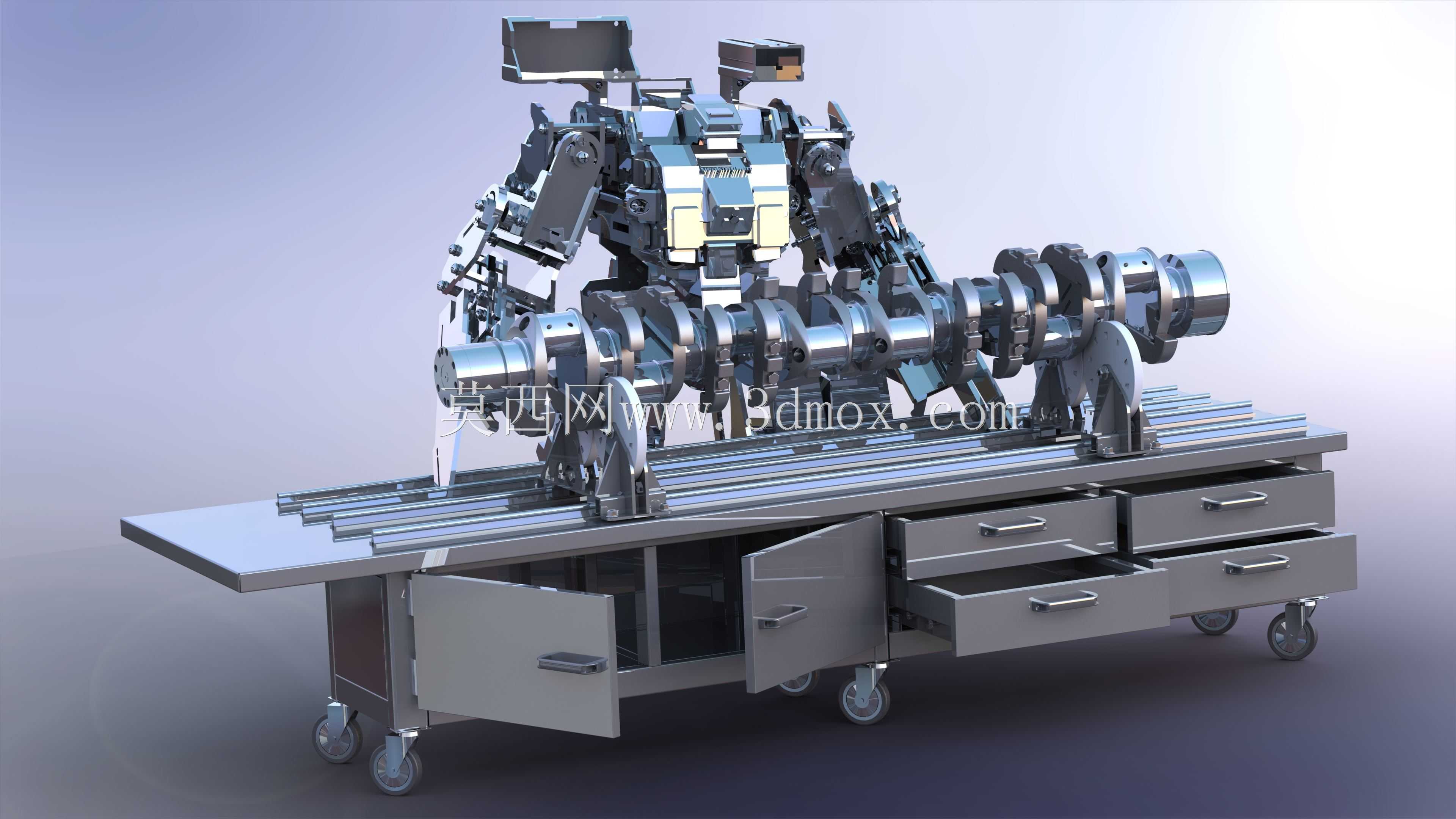

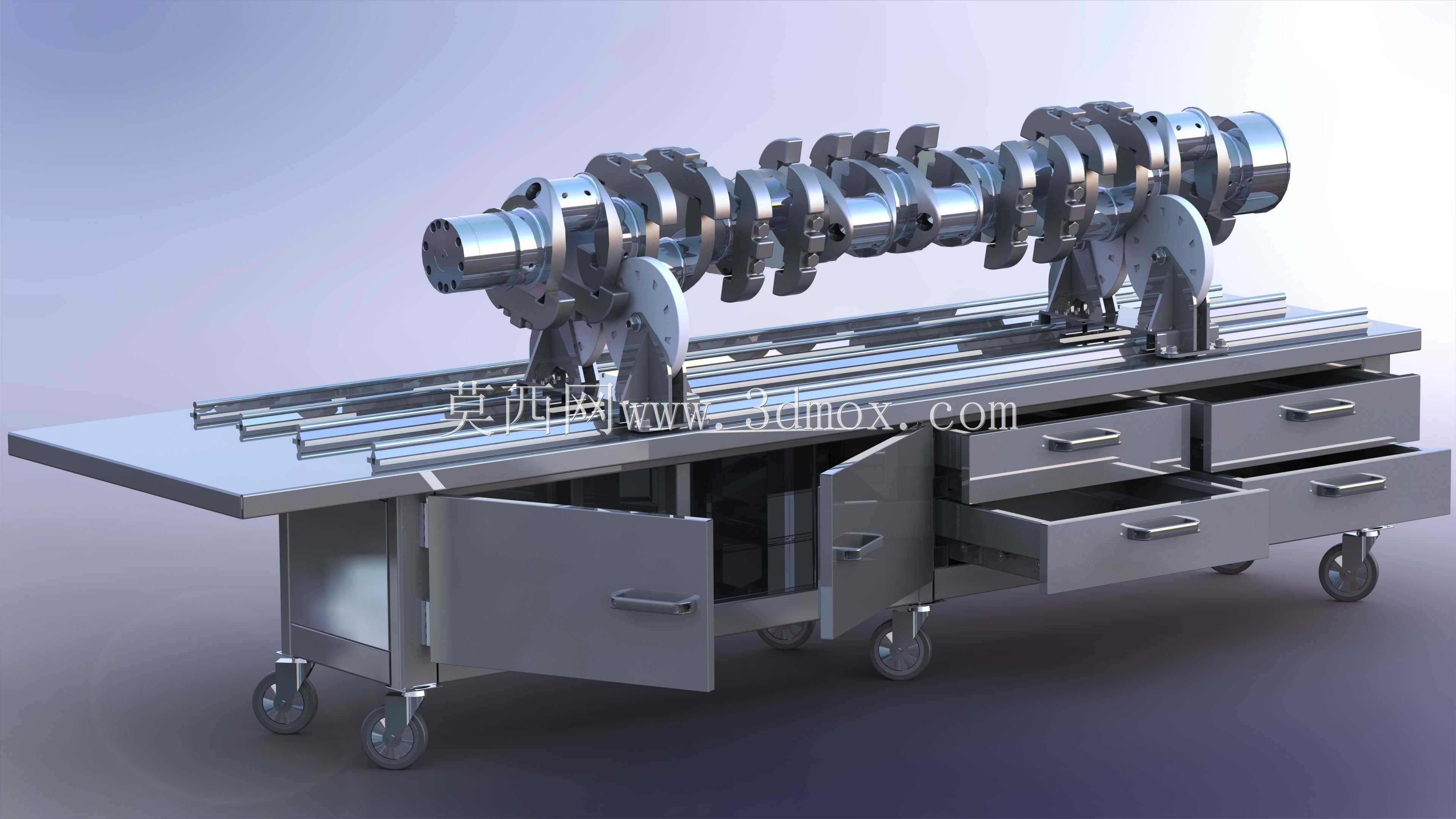

  支撑部分不是简单的展示底座,而是面向车间实际作业的移动式工装。台架主体采用金属框架,台面铺设多条平行导轨,用于调整两个V型或圆弧支撑座的跨距。支撑座直接托住曲轴的主轴颈区域,避开连杆轴颈和平衡块的回转包络,保证曲轴转动时平衡块不会与台架、护罩或抽屉发生干涉。对于长曲轴这类挠性零件,支撑点位置不能随意设定:跨距过大,轴件会因自重产生明显弯曲,影响径向圆跳动和轴颈同轴度检测;跨距过小,又会限制曲拐回转空间,也不利于观察整根轴的弯曲变形趋势。建模时需要把支撑座高度、导轨间距、锁紧位置和曲轴中心高统一校核。

  台架下部设置了多组抽屉和可开启柜门,内部形成量具、垫块、螺栓、吊装辅件的收纳空间。这类设计在发动机试制车间和维修工段很常见:曲轴装配过程中需要频繁取用轴瓦、定位销、扭矩扳手、百分表架和清洁工具,把工具集中在作业台下方,可减少人员往返工具柜的时间。柜体门板采用铰链开启,抽屉配置横向拉手,框架外侧预留加强折边,使台架在承受曲轴重量时不出现明显扭转。底部安装四只万向脚轮,其中至少两只应带制动结构,方便台架在装配区、检测区和清洗区之间短距离转运;到位后锁止脚轮,可避免曲轴盘动时台架滑移。

  从应用场景看,该结构可用于发动机试制线的曲轴预装、教学实训中的曲柄连杆机构演示,也可作为维修工位上的曲轴检查支架。实际使用时,曲轴通过吊装方式水平落到支撑座上,支撑面应贴合主轴颈并保留软质衬垫,避免精加工轴面被压伤。若需要检查连杆轴颈相位、平衡块侧隙或进行人工盘车,支撑座高度要保证曲轴最低回转点高于台面;若用于轴瓦选配,则要让曲轴轴线与后续缸体主轴承孔的模拟中心保持一致,便于比对轴颈等级和配合间隙。

  外形边界方面,长曲轴的轴向尺寸决定了台架总长度,导轨有效行程必须覆盖前后两个主轴颈支撑点,并留出端部法兰装卸空间;台架宽度则由平衡块回转直径、护板位置和柜体尺寸共同决定。高度设计需要兼顾人体作业姿势,曲轴中心过高会增加吊装不稳定性,过低则不便于百分表测量和抽屉操作。建模时还应关注脚轮安装板、立柱焊缝、台面厚度和导轨固定螺钉的位置,这些细节虽然不直接参与发动机工作,却决定了工装在真实车间里的刚度、维护性和安全边界。整体结构把核心动力零件与现场辅助装备结合在一起,能够清晰呈现曲轴从零件状态到装配检测状态的空间关系。
