百吨级回转焊接定位工装结构设计

项目分类:工装 发布时间:2022-06-09 ID:654703
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计
  • 百吨级回转焊接定位工装结构设计

  这套结构面向重型制造车间里的工件姿态调整需求,核心解决的是大型构件在焊接、装配、检测过程中反复翻转困难的问题。现场常见的机架、箱体、厚壁筒节或工程机械结构件,单件重量可达百吨级,普通行车配合人工翻转不仅效率低,而且在重心越过支承点时容易产生冲击,焊缝位置也难以稳定保持在平焊或船形焊区间。回转定位工装的作用,就是把工件可靠夹持在工作半径内,通过低速回转将待焊面调整到操作者和焊接设备最容易接近的角度。

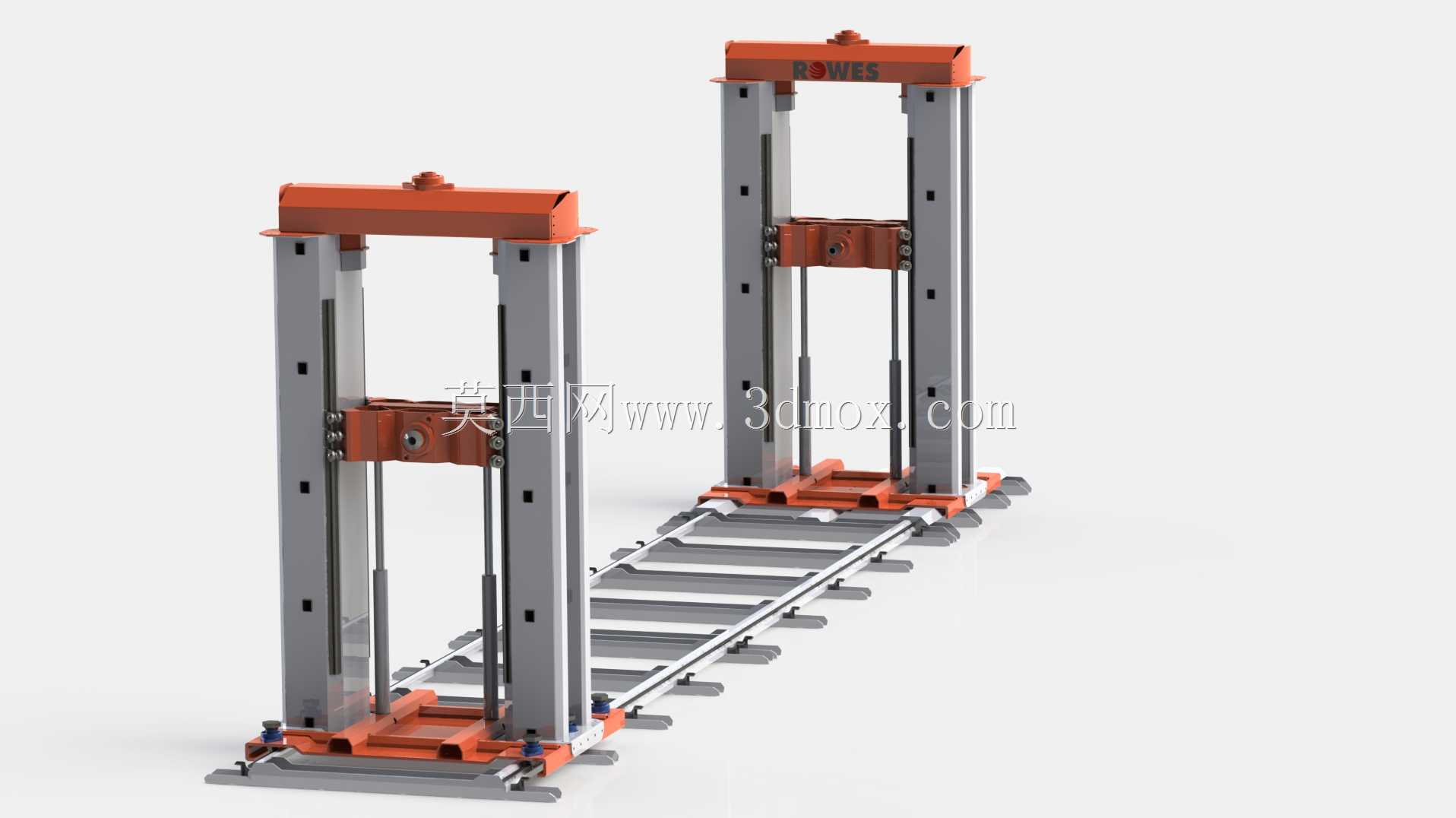

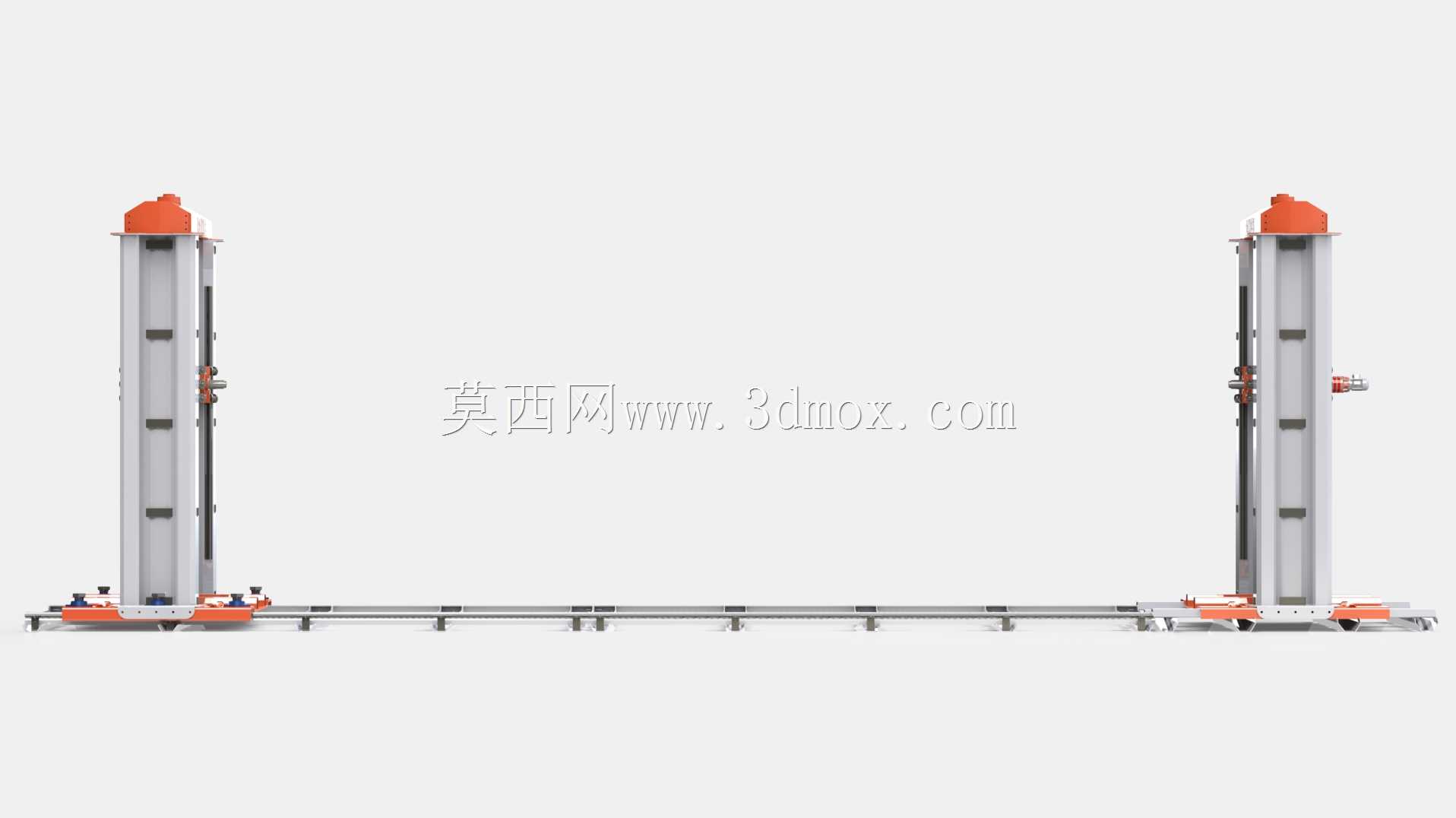

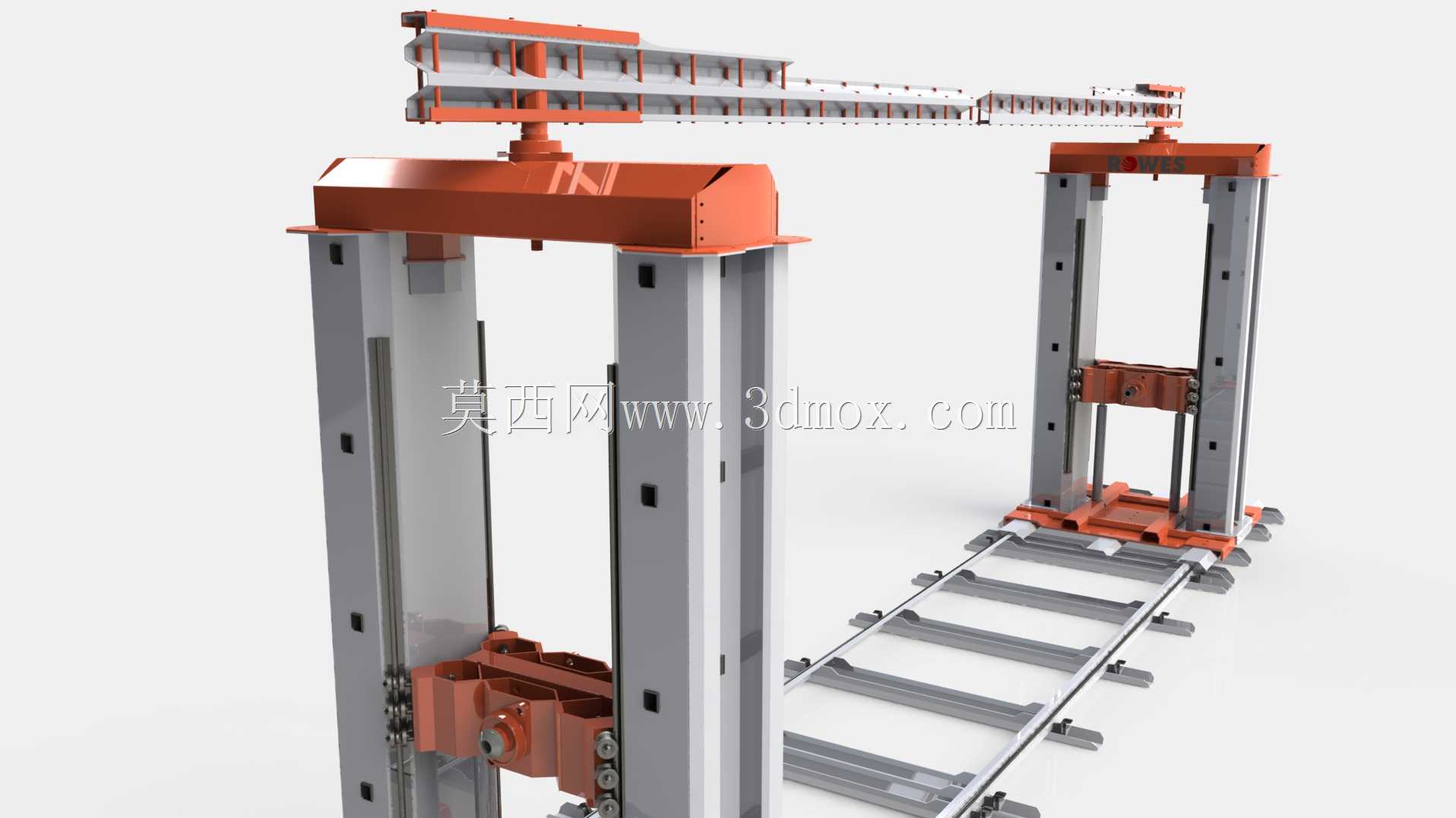

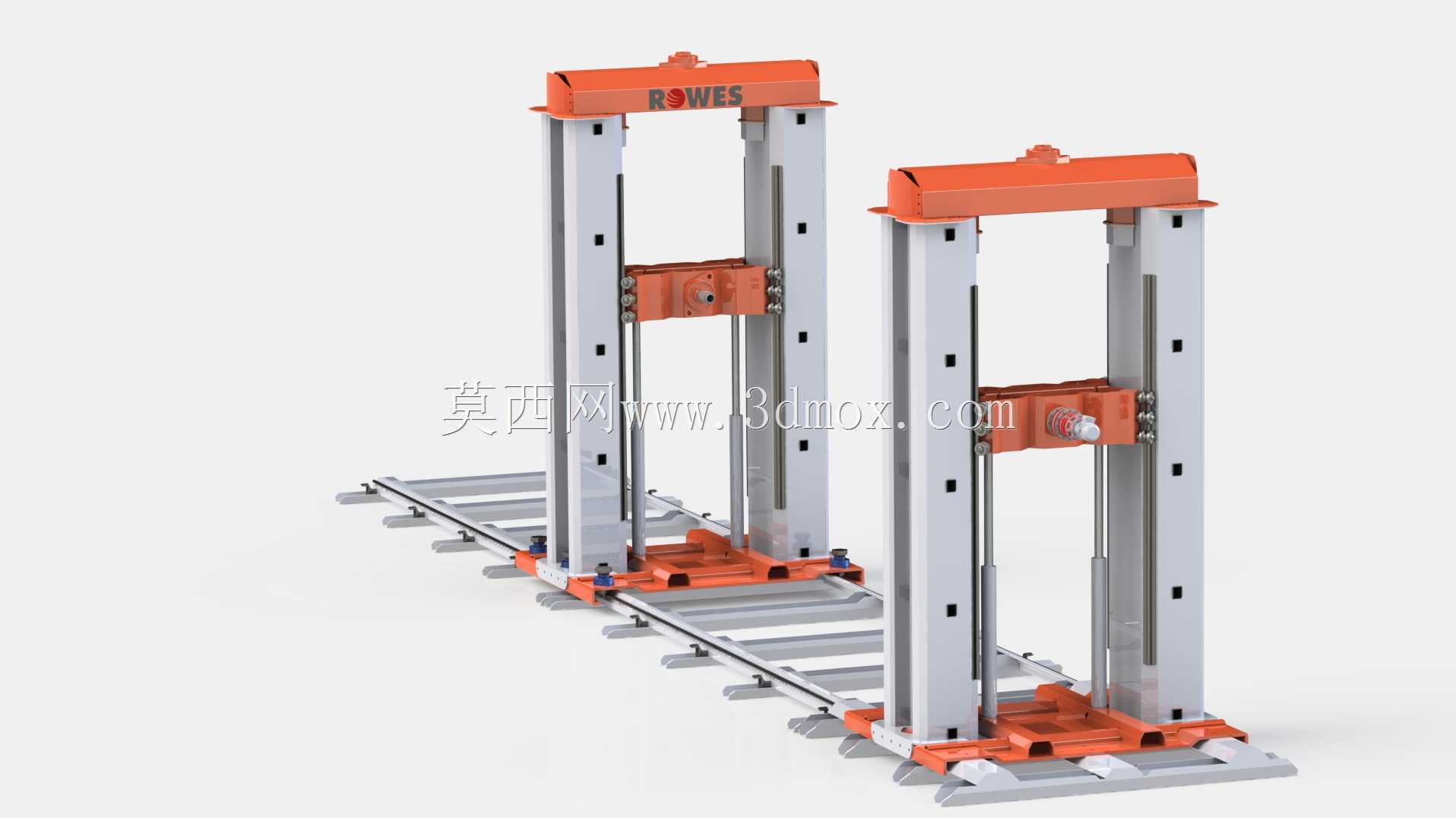

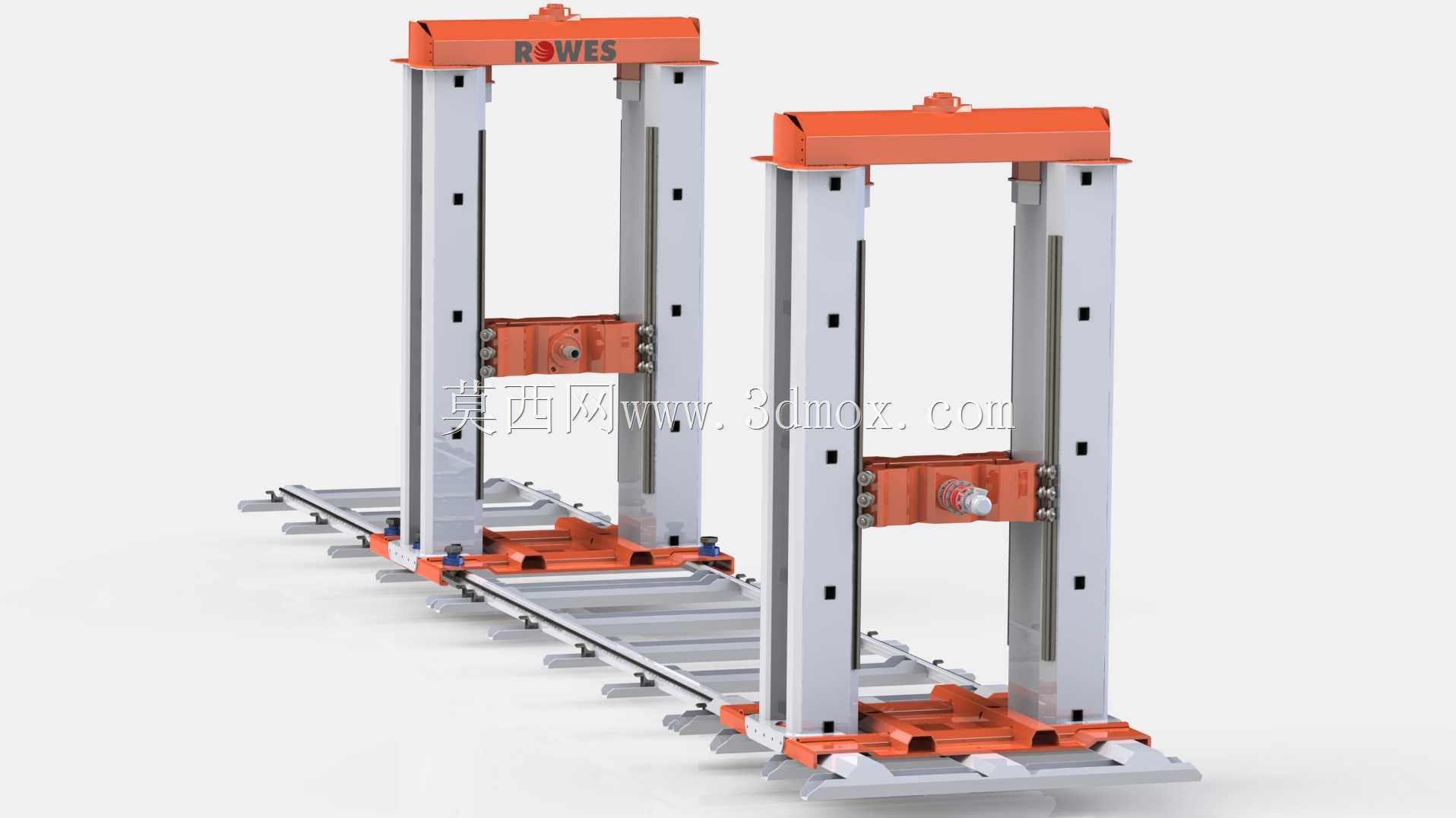

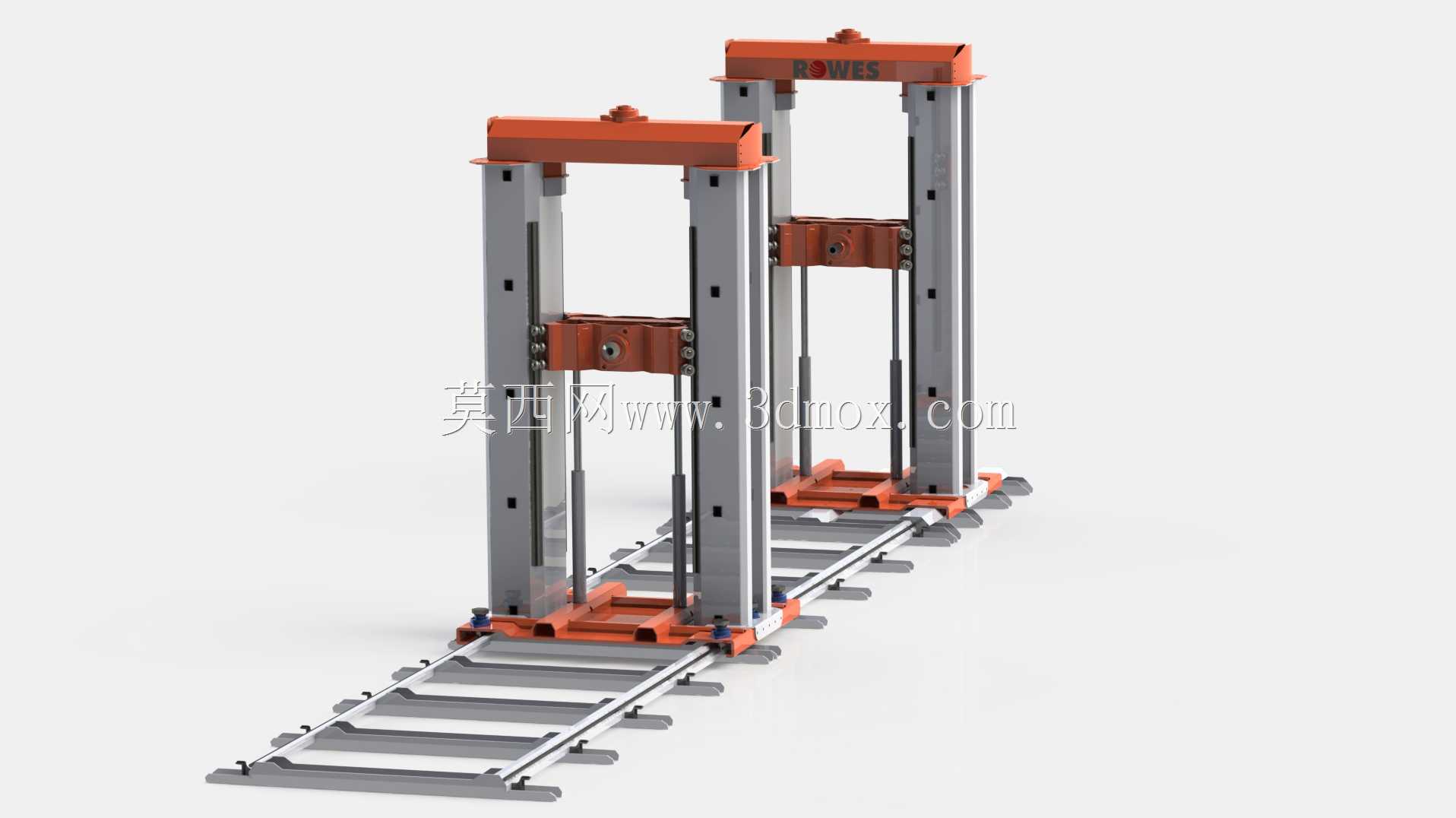

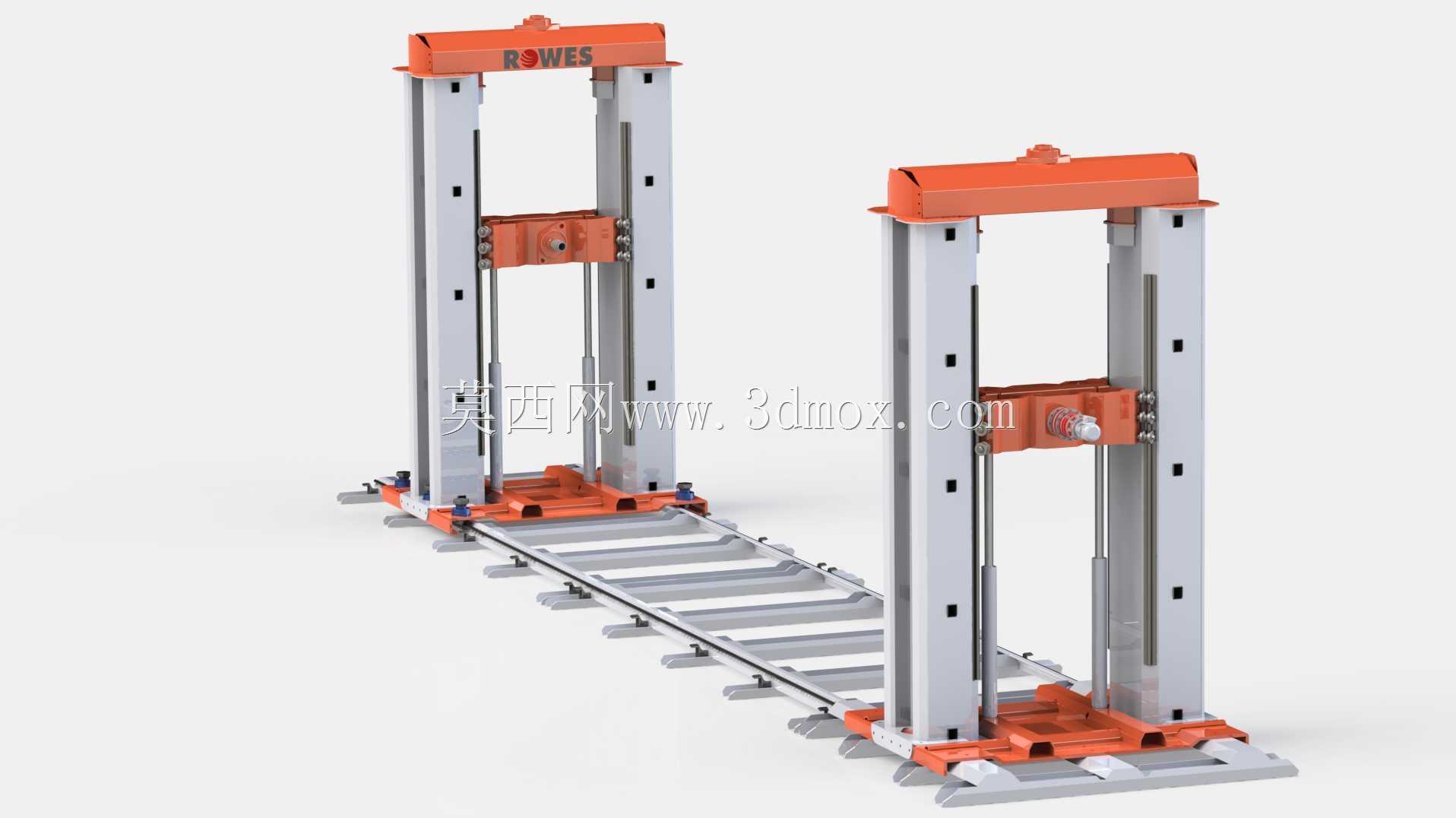

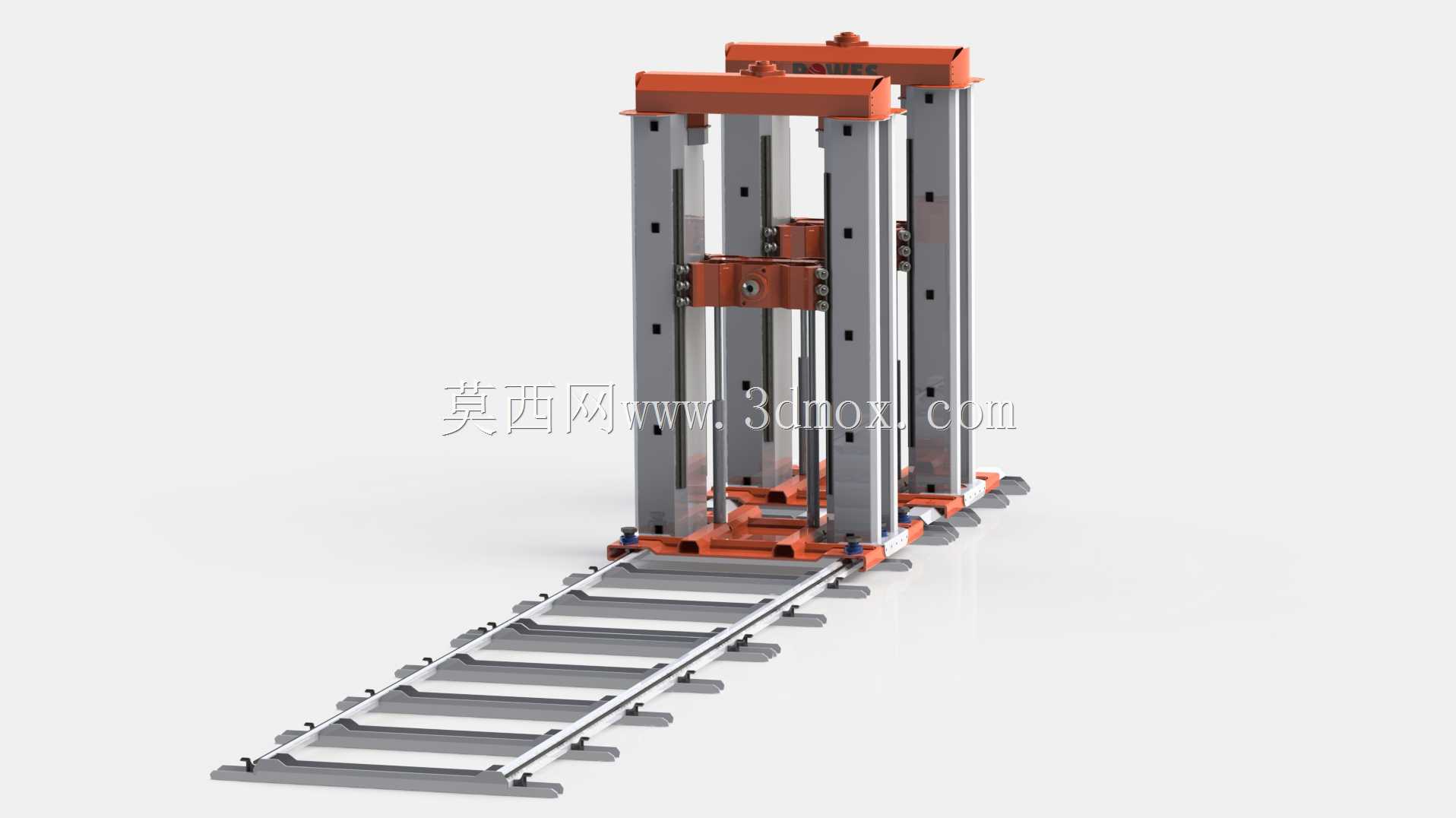

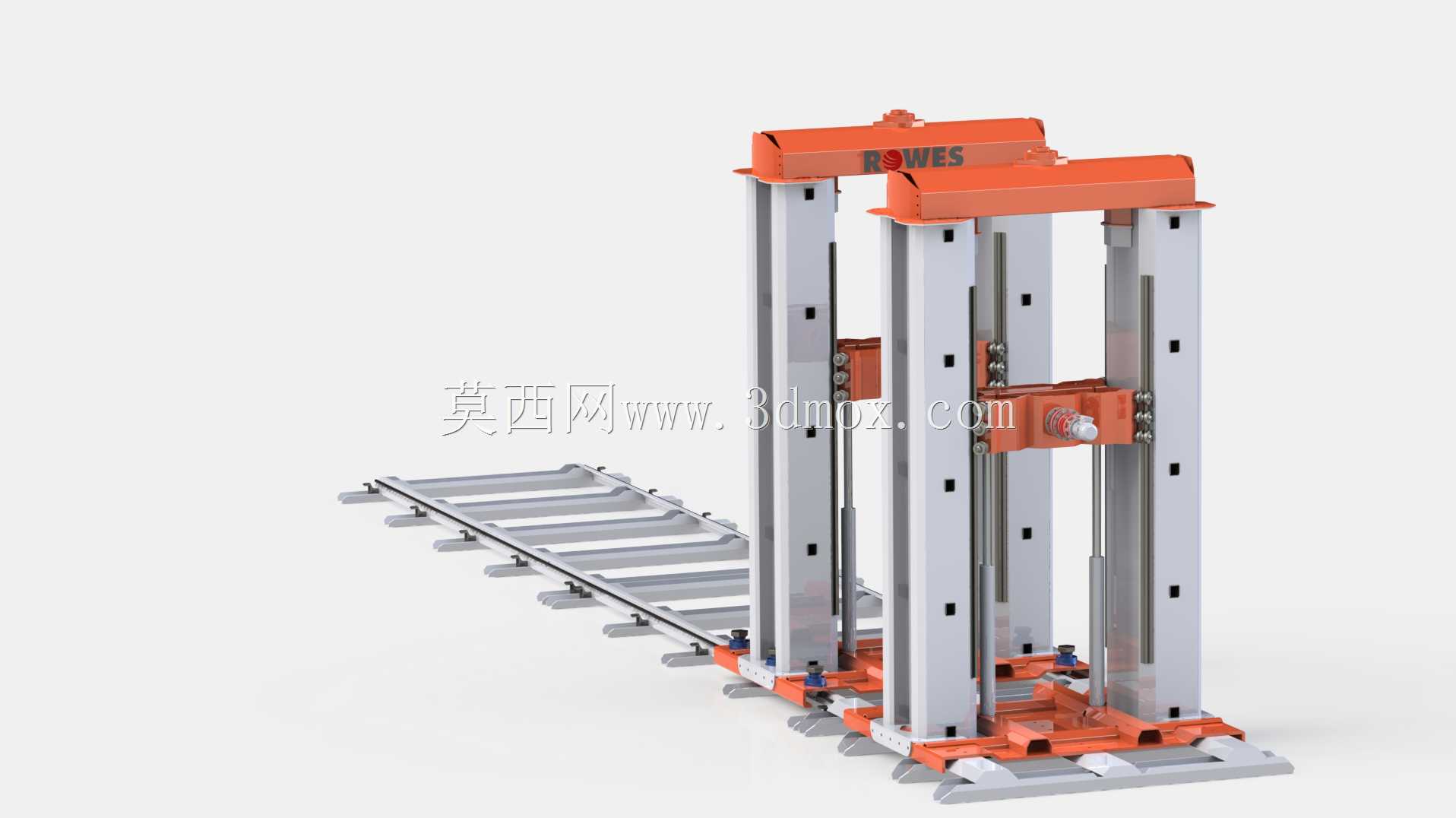

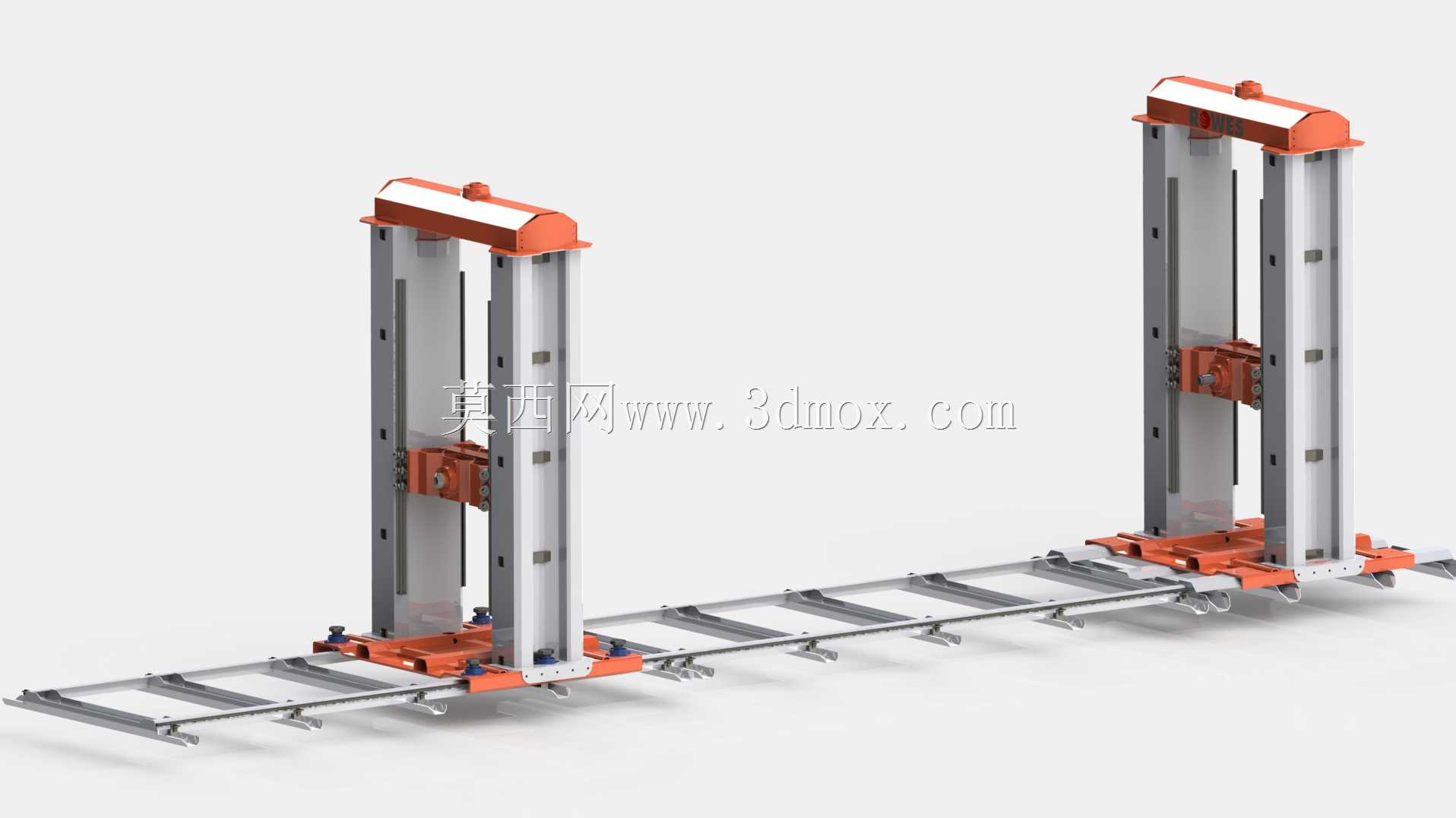

  从结构布置看,模型采用两侧支承、中间承载的思路。一侧布置驱动端,另一侧布置随动支承端,工件或工装夹具安装在两者之间。驱动端内部需要容纳减速机构、输出法兰、轴承支承和防倾覆结构;随动端则承担径向载荷与部分轴向载荷,并通过回转轴心保证两端同轴度。对于百吨级载荷,不能只按静重量估算,选型和建模时还要考虑工件偏心、夹具自重、回转加减速、焊接反力以及车间吊装时的附加冲击。重心偏离回转中心越明显,驱动扭矩和支承反力越会放大,因此在方案阶段应先把工件重心包络、最大偏心距和极限偏载工况明确下来。

  机架部分采用厚重焊接箱体形式,模型中可以看到高刚性的箱型截面、加强肋板以及连接法兰。此类结构不宜单纯追求外形轻薄,因为变位机在负载回转时,机架变形会直接影响两端同轴度和工件端面跳动。若机架刚度不足,驱动端与尾端轴线发生相对偏移,轴承、齿轮和锁紧机构都会承受附加交变载荷。设计时通常把机架作为主要承力骨架,侧板、顶板、底板和内部肋板形成封闭传力路径,地脚区域则预留足够的螺栓分布圆,以便把倾覆力矩传递到混凝土基础。

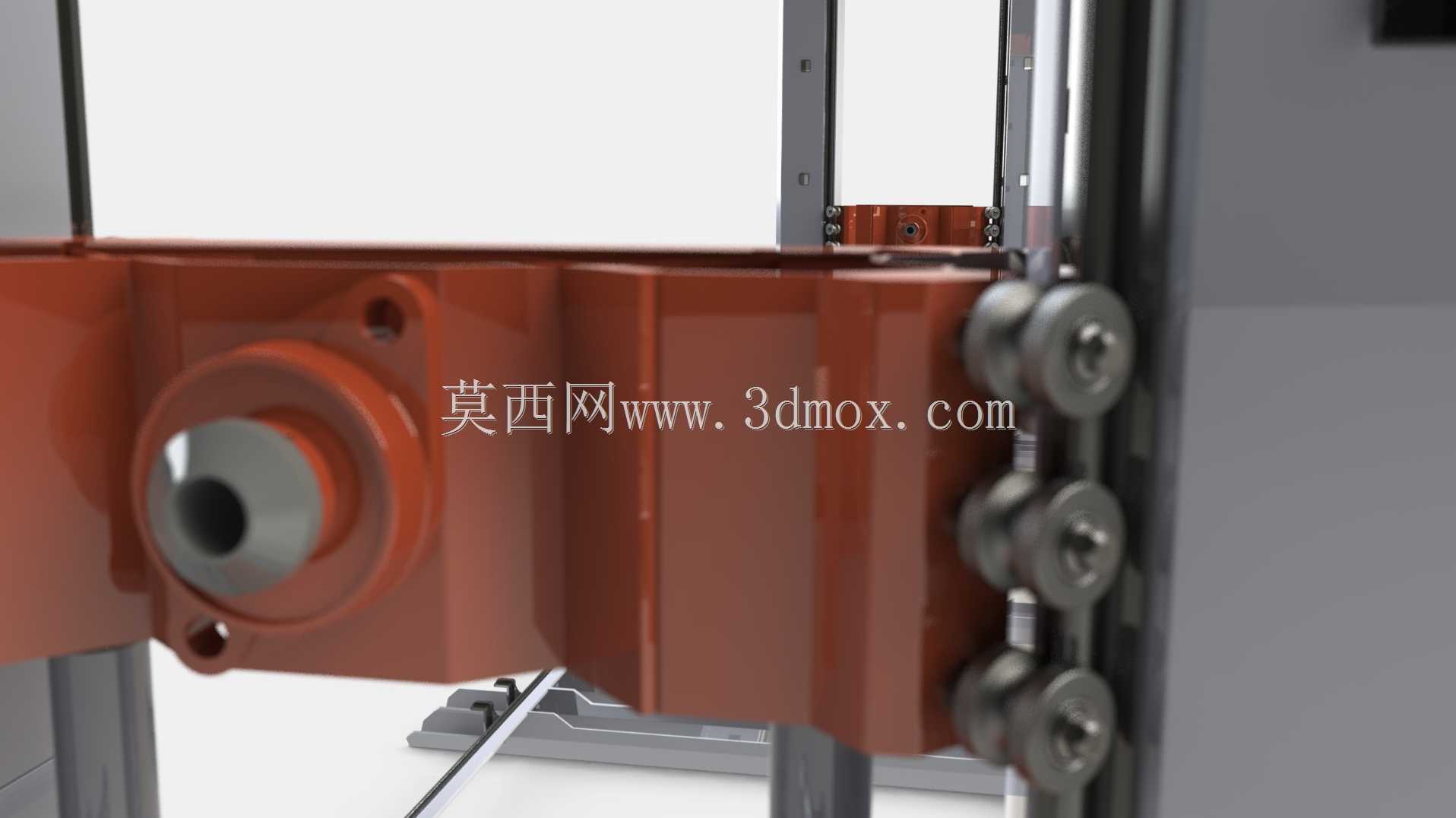

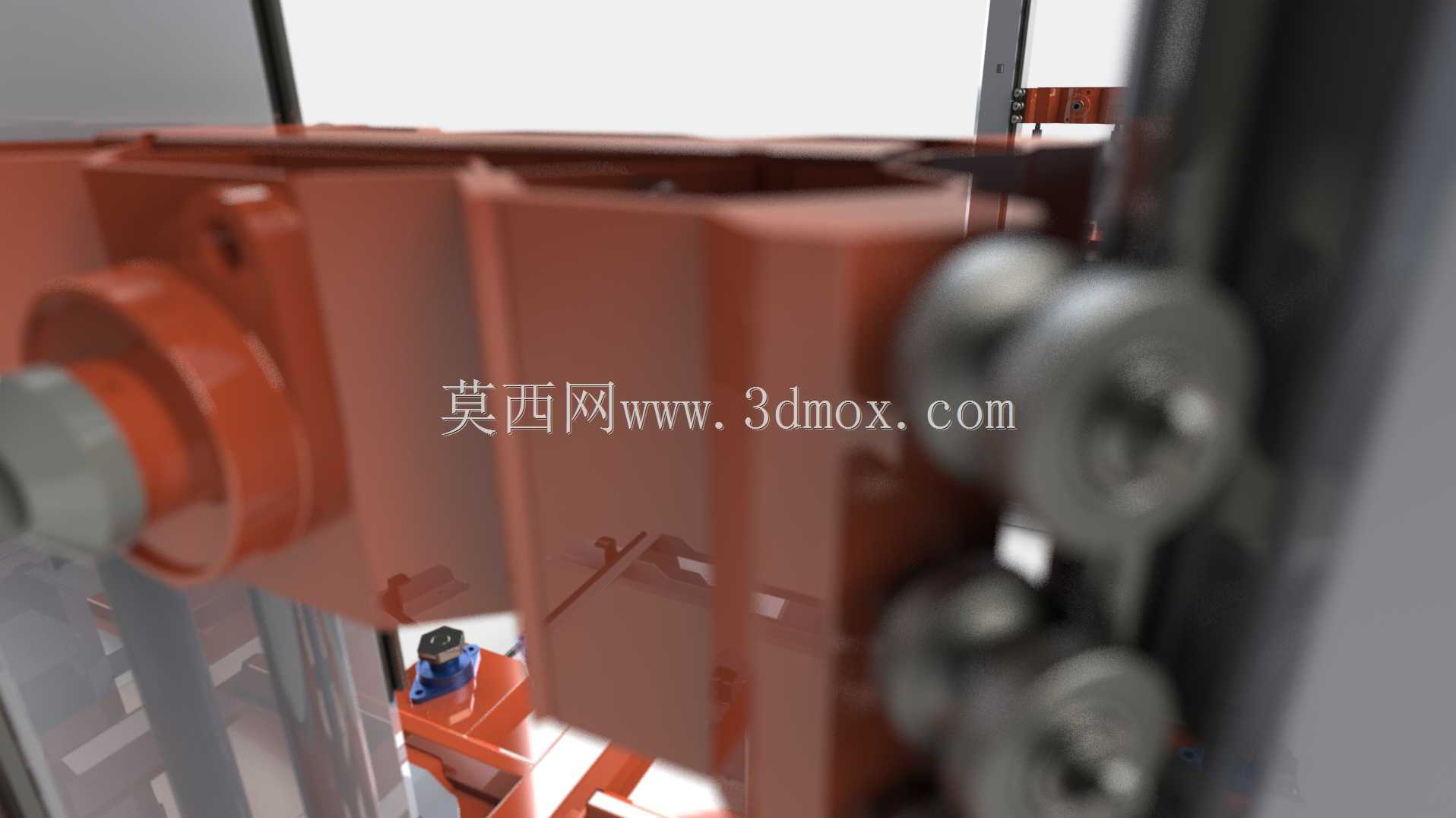

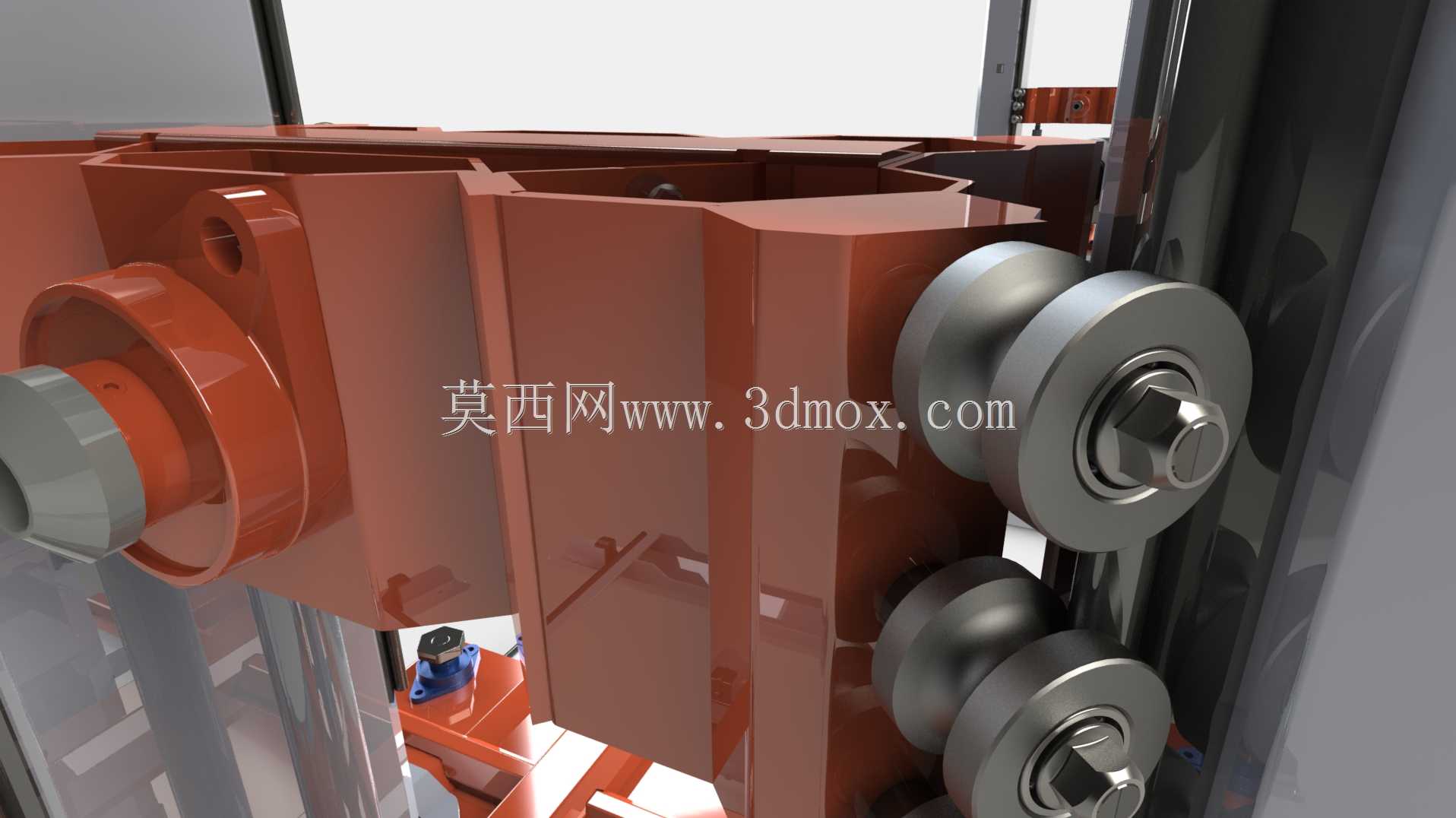

  回转支承区域是整套设备的关键。重载工况下,支承组件既要承受工件重量,又要抵抗翻转力矩。模型外侧可见滚轮、压轮或轴承组件一类的结构,其作用是约束回转架在径向和轴向的位移,使工件在旋转过程中保持平稳。若采用滚轮支承,滚轮接触角、轮缘宽度、材料硬度和润滑方式都需要结合载荷循环次数校核;若采用大直径回转支承,则要关注螺栓预紧、齿圈啮合间隙以及密封防护。焊接现场飞溅、烟尘和氧化皮较多,支承部位如果缺少防护,磨损会明显加快。

  驱动设计强调低速、大扭矩和自锁可靠性。重型工件回转时不需要高转速,但要求速度平稳、点动准确,并能在任意角度停止。驱动链通常由电动机、制动器、减速器、齿轮副或销齿传动组成。制动能力不能只依赖电机抱闸,尤其在偏心负载较大时,应使减速机构、制动器和机械锁止共同构成安全冗余。模型中若体现了外部齿轮或滚轮接触传动,就需要在三维布置时检查啮合包络、润滑空间和检修窗口,避免装配后出现齿面无法观察、紧固件无法伸手操作的问题。

  工件装夹界面应具备足够的灵活性。百吨级定位器很少只服务一种零件,实际生产中往往通过过渡法兰、拼接支架、压块和定位销适配不同尺寸的构件。三维设计时需要在回转工作面上预留T型槽、螺纹孔阵列或标准化连接孔,使夹具能够按工件外形调整。夹紧点的选择要避开焊缝热影响区和精加工面,同时让夹紧力沿刚性较强的梁、筒壁或法兰传递。若工件外形不规则,还要在模型中建立最大、最小和典型工件包络,检查旋转全过程中是否与底座、地面、操作者平台或周围设备发生干涉。

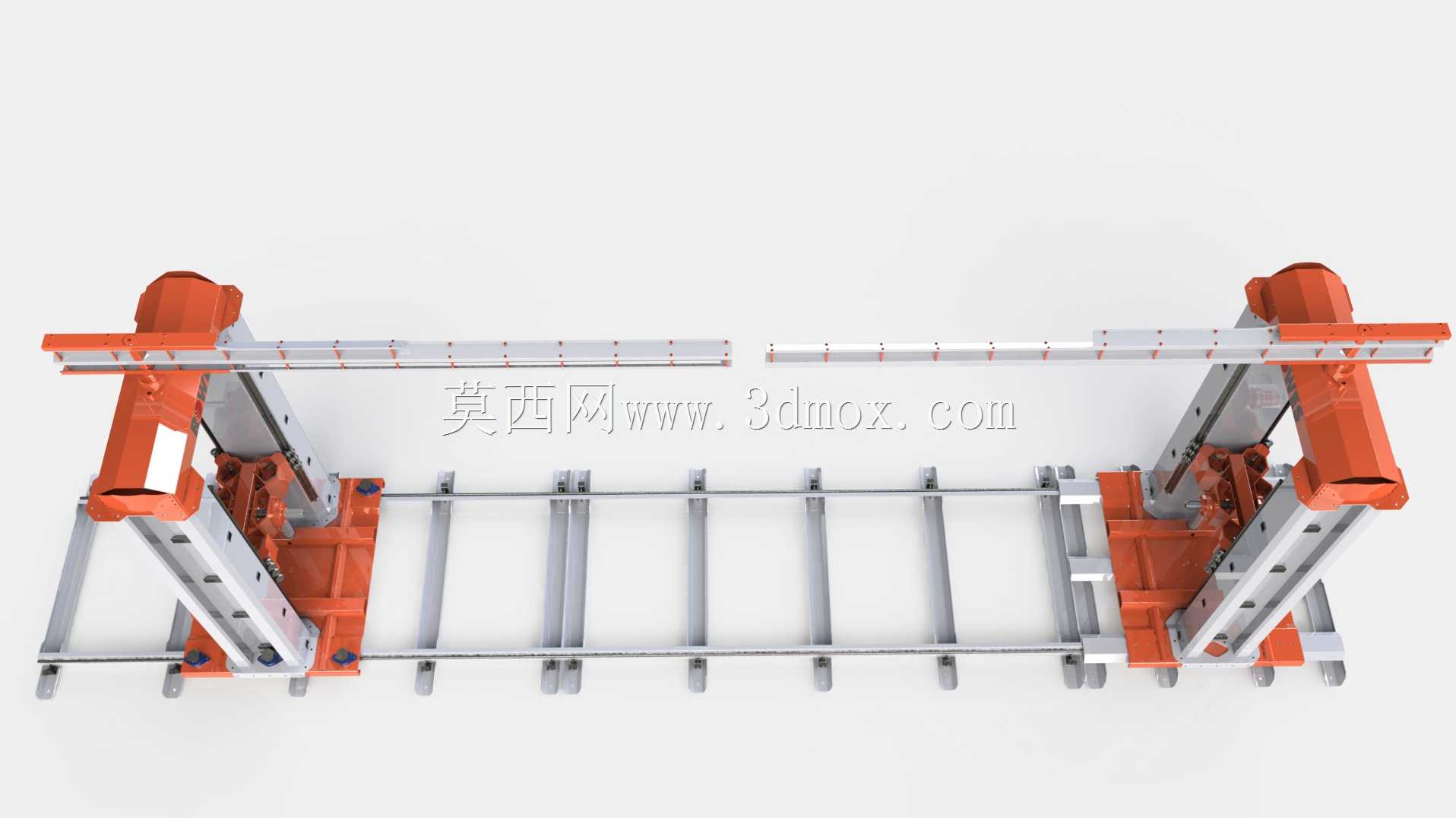

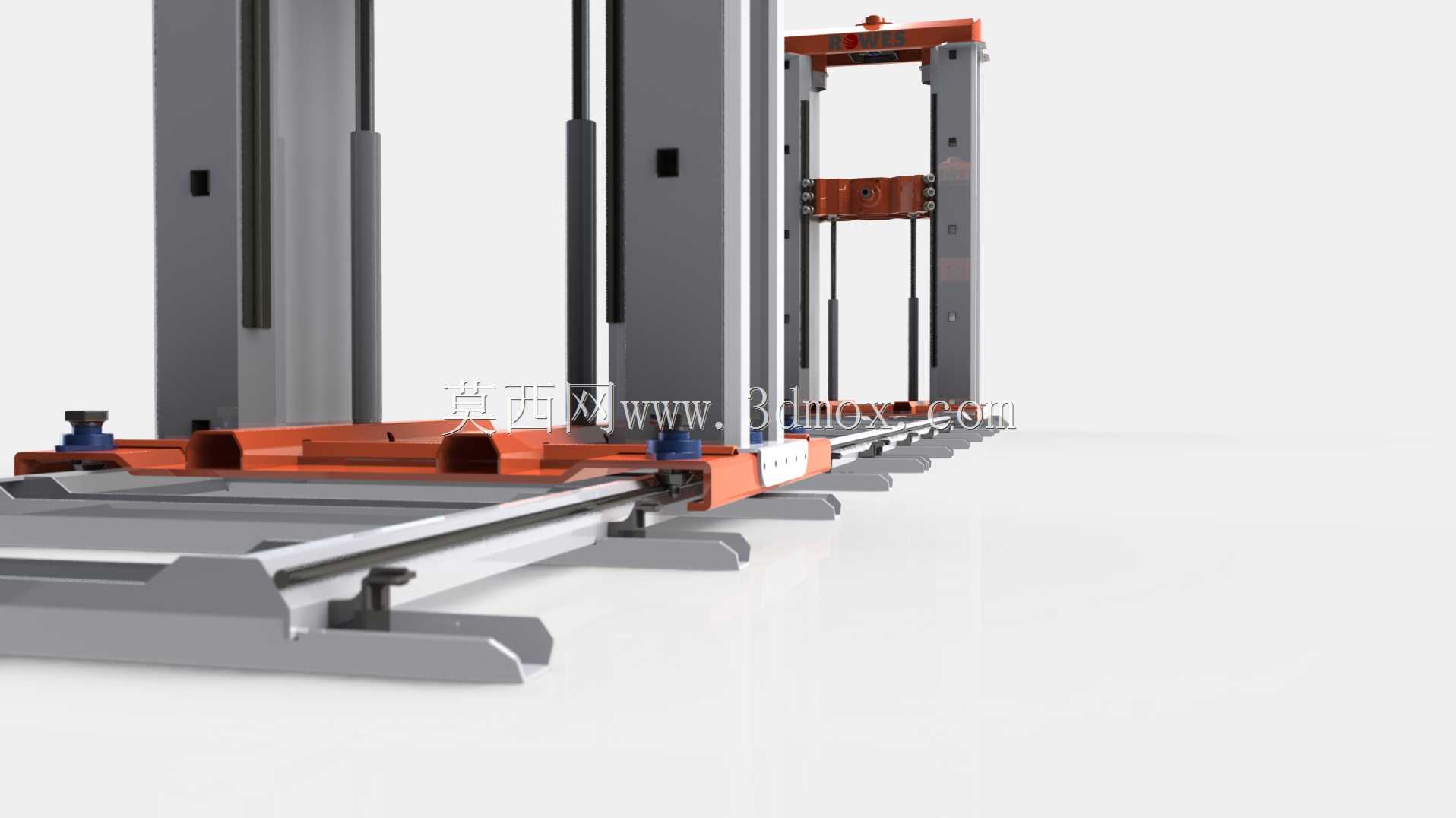

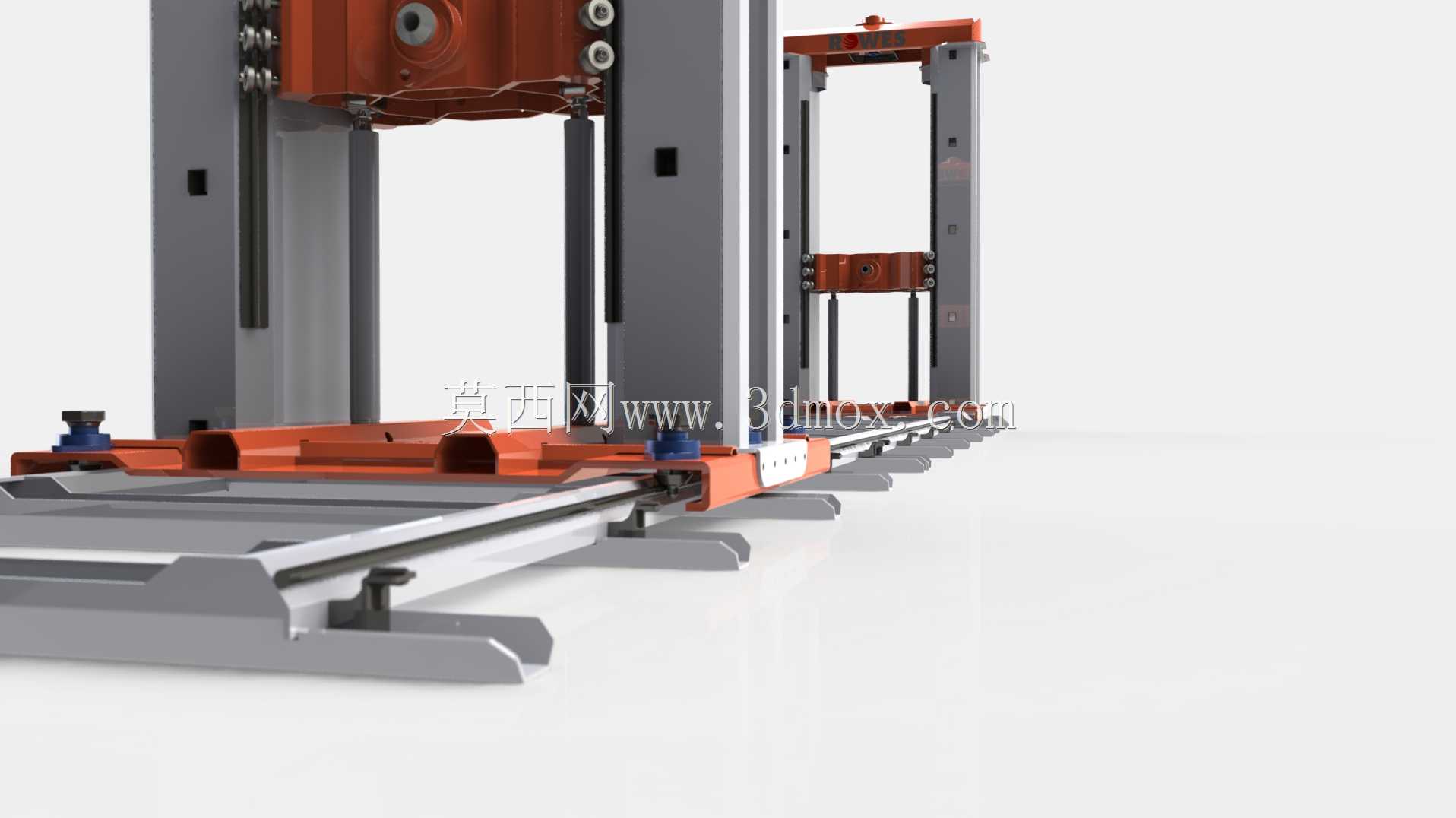

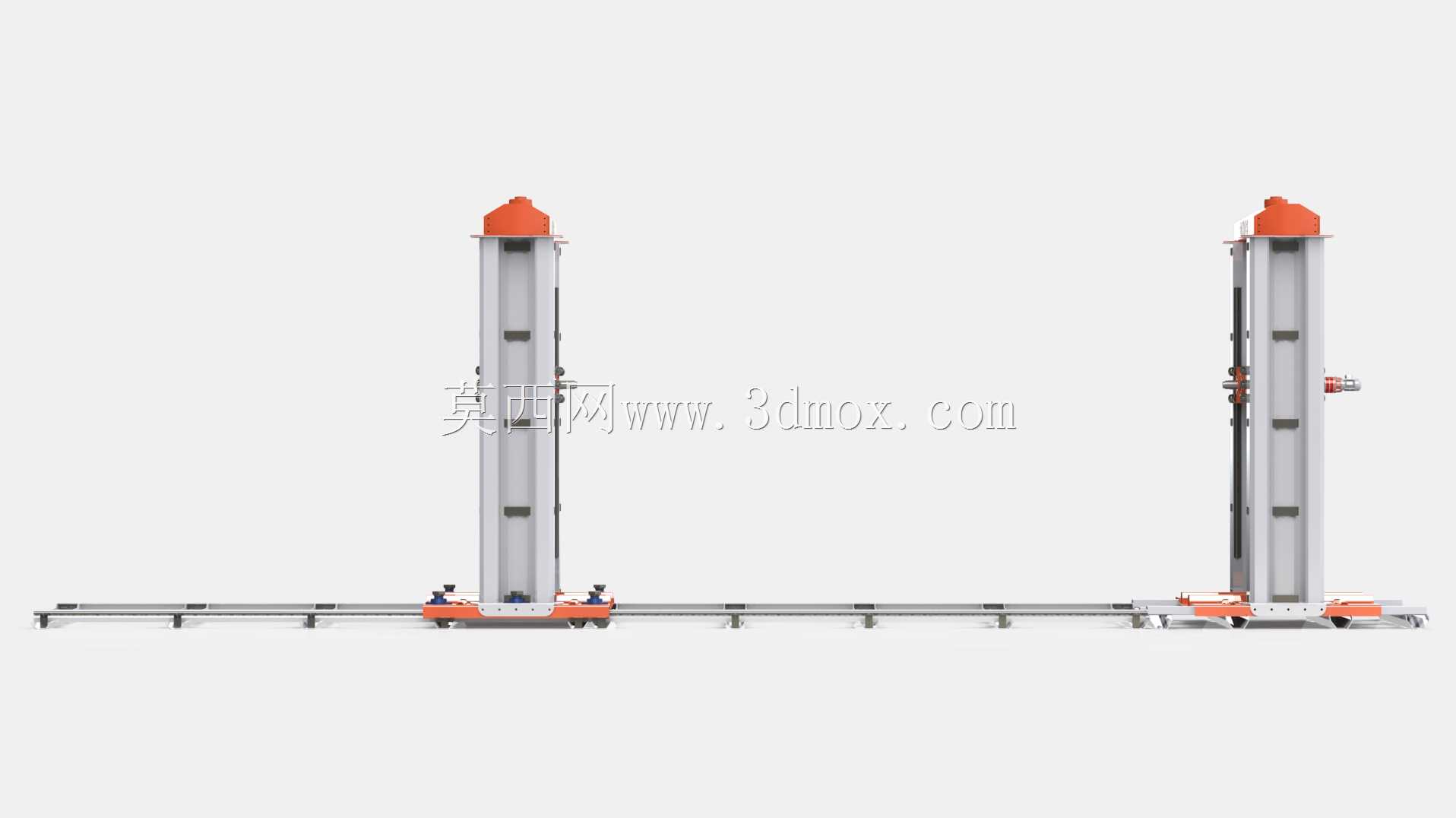

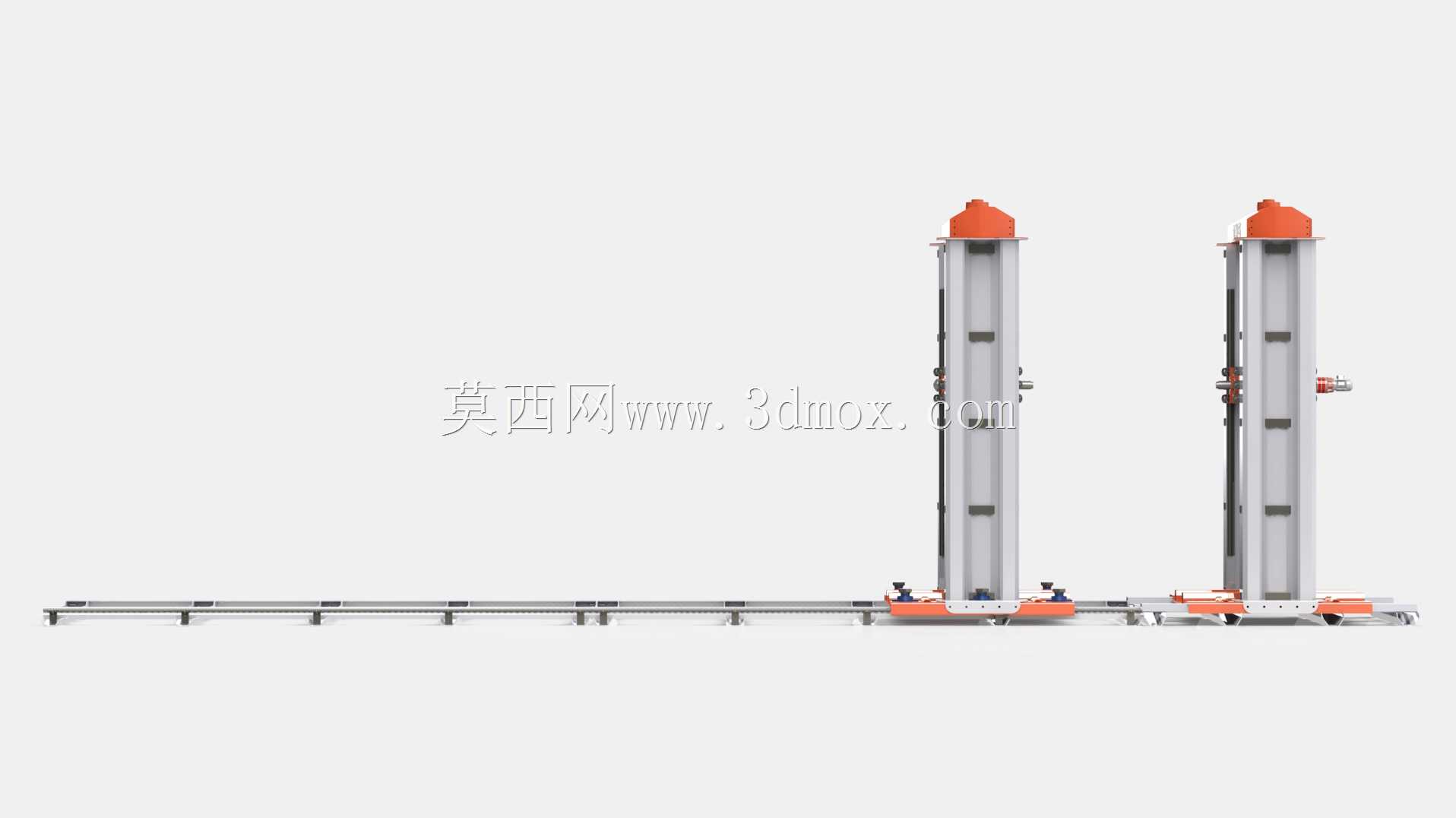

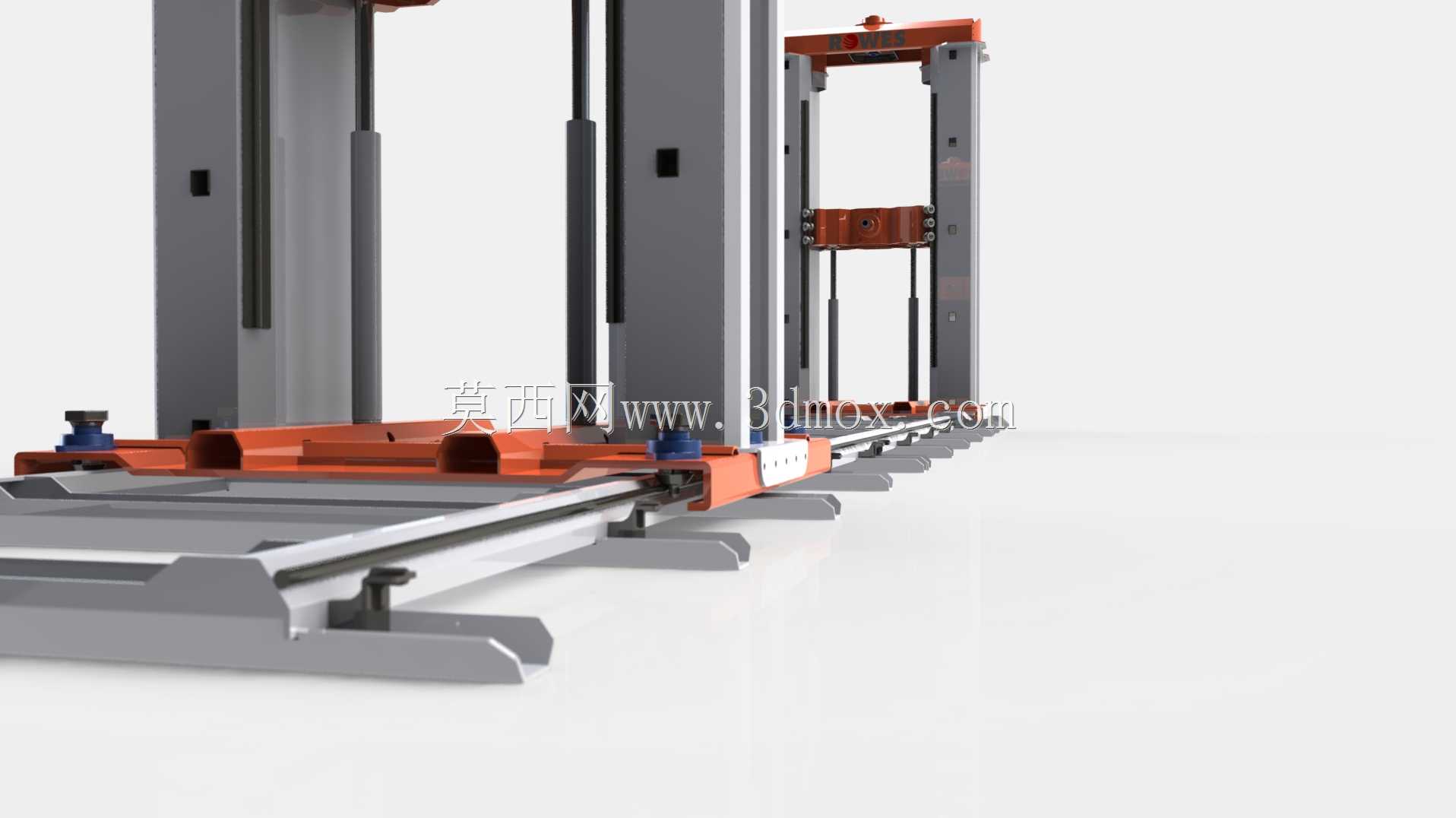

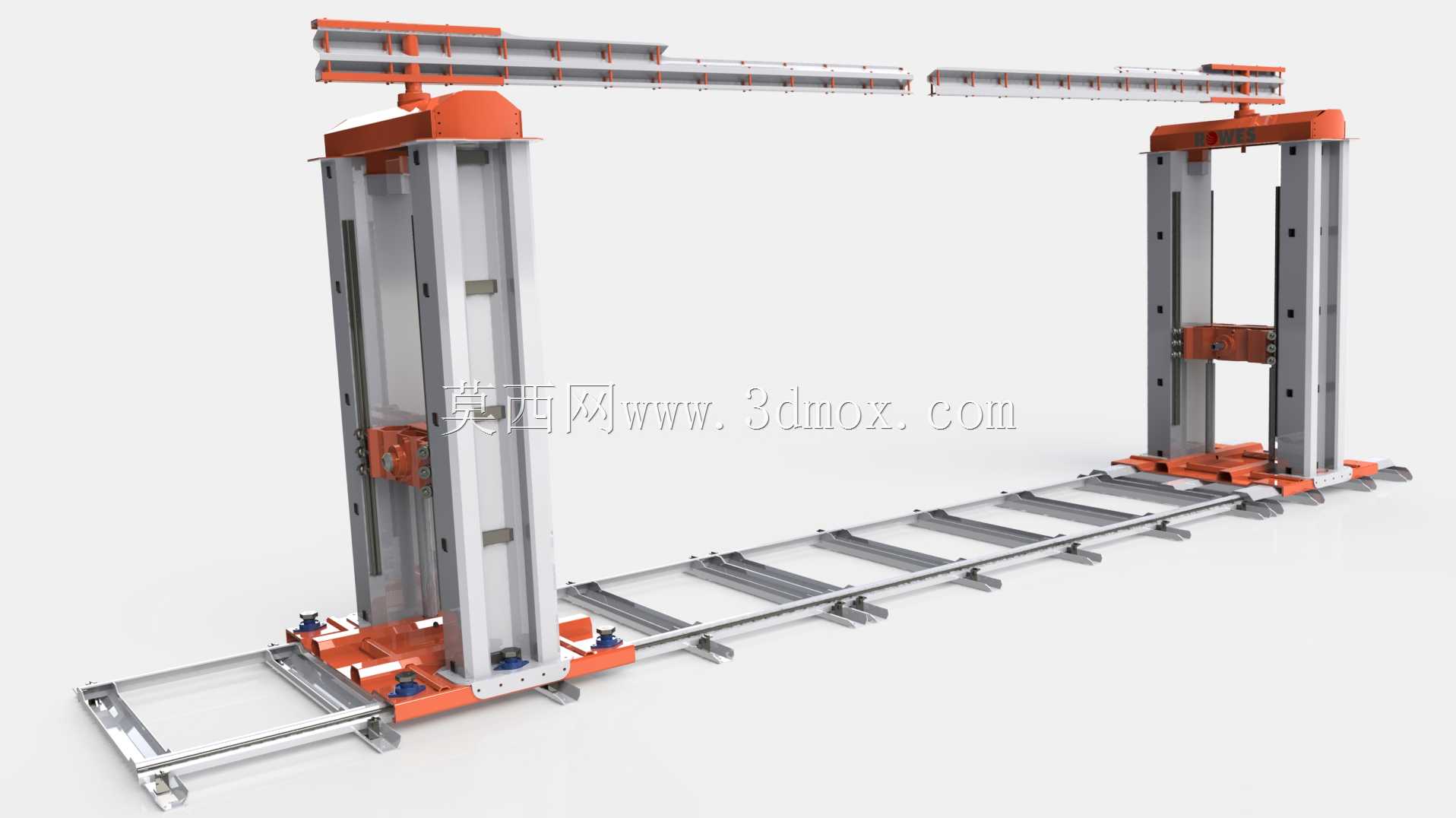

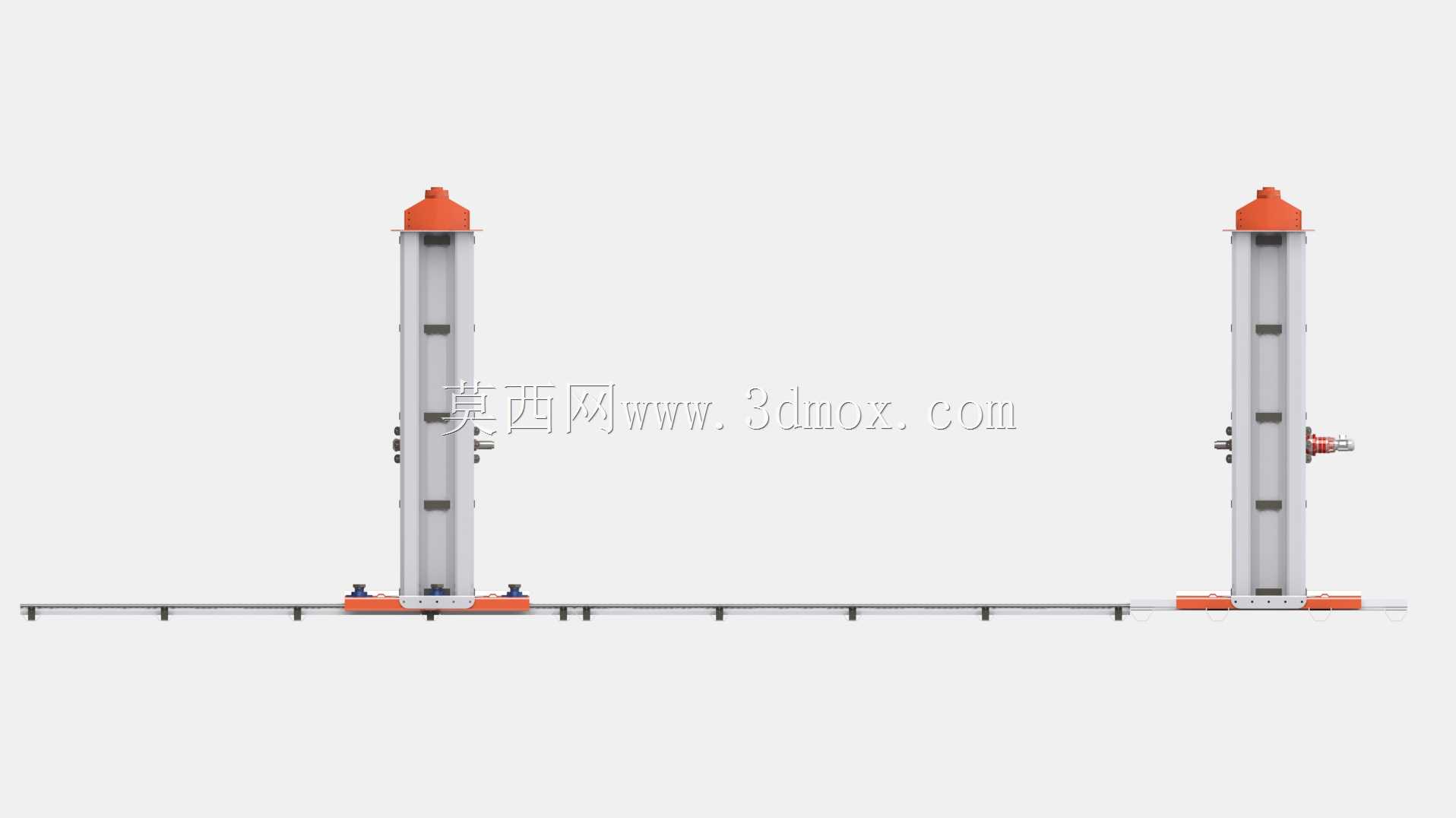

  安装边界方面,这类设备不是孤立放置的小型工装。整机高度、回转直径、尾座移动行程和工件离地间隙都要与车间空间联动确认。工件装夹后,最低点与地面之间应保留操作和排渣空间;最高点不能触及行车吊钩、厂房梁柱或管线;驱动侧和尾座侧后方要留出维护通道。基础设计需结合垂直载荷、水平载荷和倾覆力矩进行,地脚螺栓附近的混凝土厚度、钢筋布置和二次灌浆质量都会影响长期精度。若设备需要沿地轨移动以适应不同长度工件,还应考虑地轨直线度、齿条安装基准和多工位锁紧。

  在焊接生产场景中,该定位器常与操作机、焊接电源、送丝系统和行车配合使用。工件一次装夹后,可通过回转使环缝、纵缝或多面角焊缝处于合适位置,减少吊车频繁挂钩和人员登高翻面。对厚板结构而言,稳定的姿态还能改善焊枪可达性,便于控制焊接热输入、层间温度和焊缝成形。装配工序同样受益,工人可以把重型部件转到便于螺栓连接、销钉定位或尺寸检测的角度,减少仰装和侧装带来的误差。

  建模时应把设备分成几个功能层级处理:底部基础框架、驱动端箱体、随动端支承、回转工作台、夹紧附件和安全防护。这样既能清晰表达装配关系,也便于后续按载荷工况替换支承规格或调整中心高。细节上要保留轴承座定位面、法兰连接面、检修盖、吊装耳板和润滑点,因为这些特征在真实制造和维护中都不可缺少。尤其重载设备的吊装耳板不能作为装饰件处理,其位置应与整机重心和运输姿态相匹配。

  安全防护同样需要在结构阶段纳入。回转区域应设置防卷入边界,人员可能接近的齿轮、滚轮和压轮位置要有防护罩;操作按钮应具备点动、急停和双手控制逻辑;当工件被提升或旋转时,周边应划定警戒范围。对于偏心严重的工件,首次试转应采用低速、短行程方式验证重心和制动距离,再逐步进入连续回转。通过这些结构和工况上的处理,百吨级回转定位工装才能在重型焊接车间中承担稳定、可重复的工件姿态调整任务。
