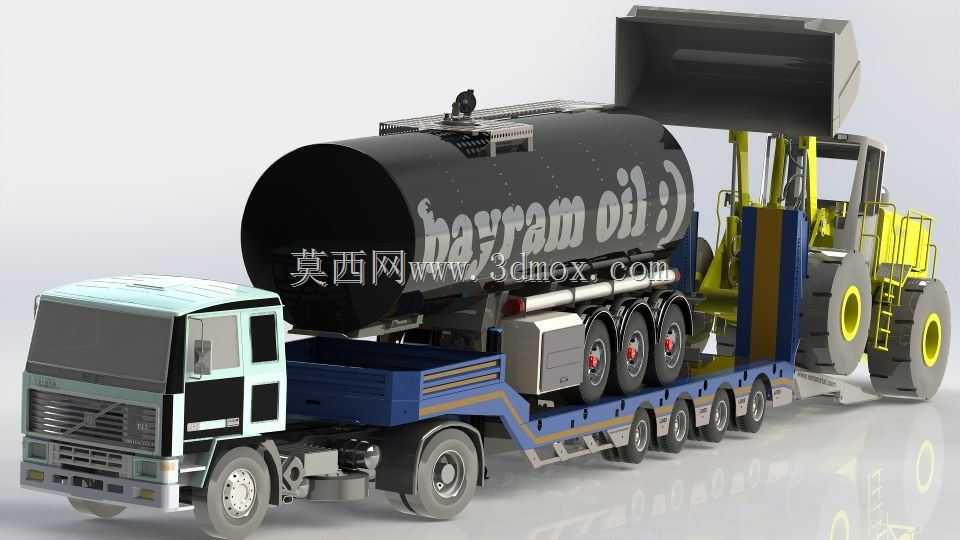

三轴沥青保温运输半挂罐体结构

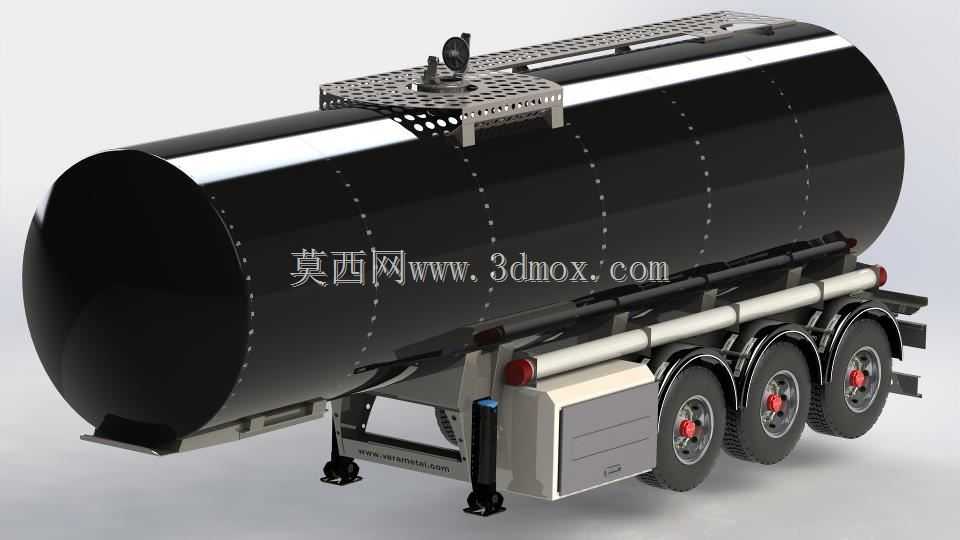

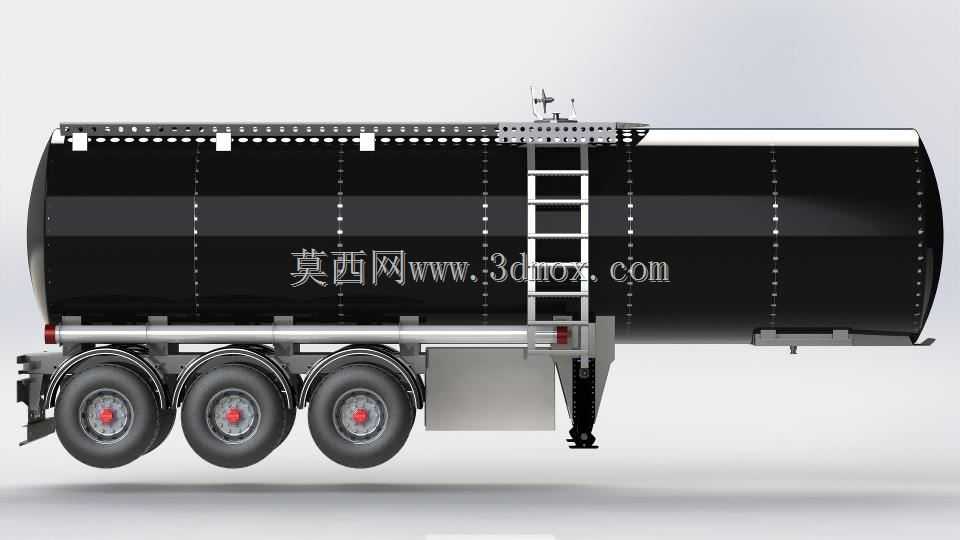

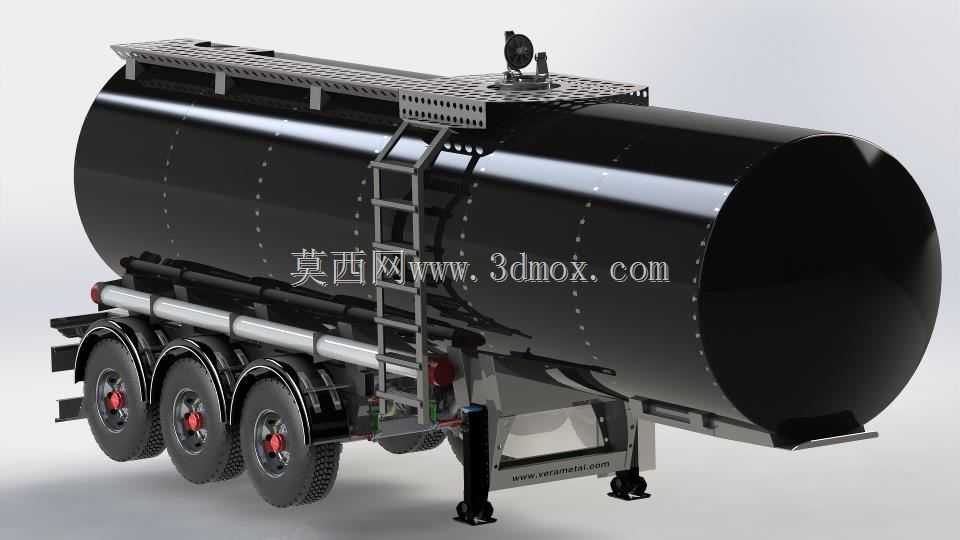

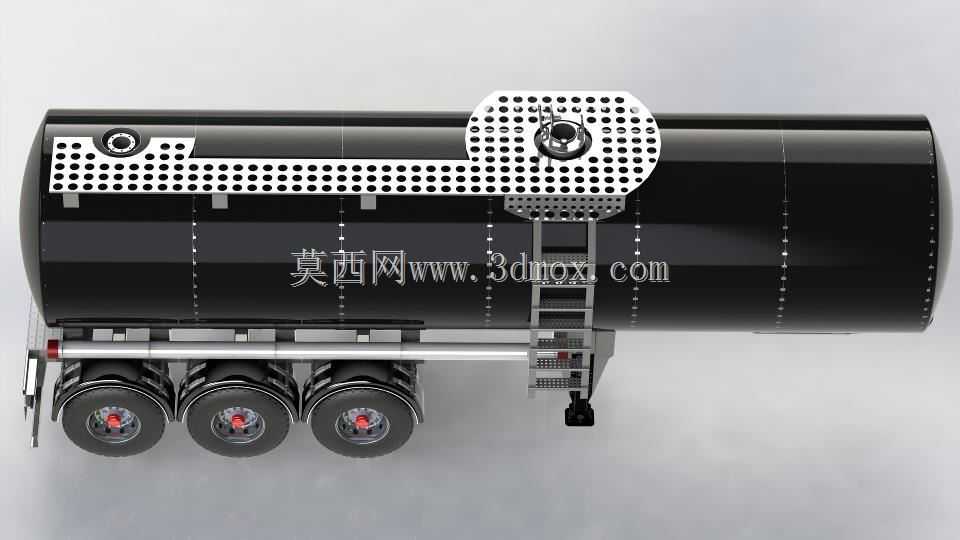

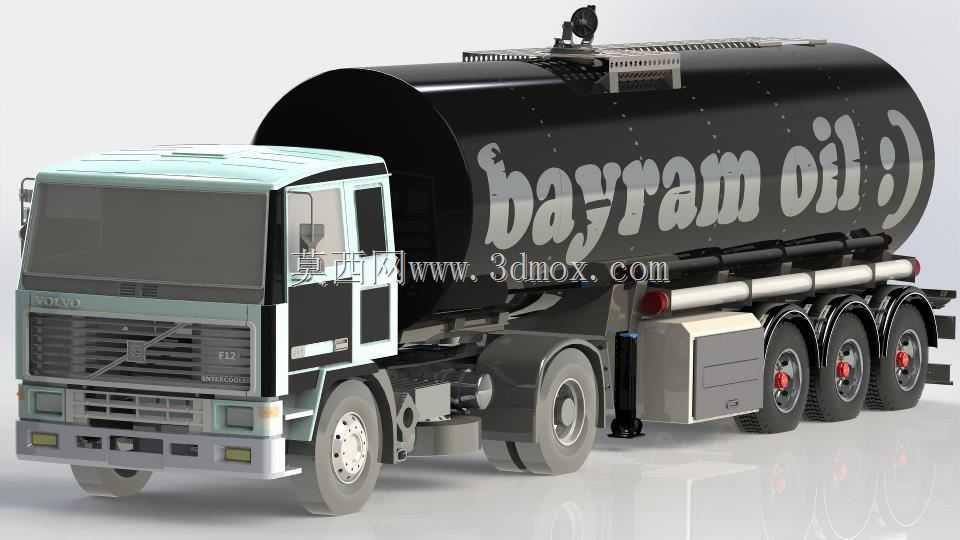

　　该结构围绕高温沥青的公路转运需求展开，罐体采用卧式圆筒承压储料形式，端部以椭圆封头封闭，整体布置在三轴半挂行走机构上方。沥青在储运过程中对温度保持要求较高，冷却后黏度迅速上升并可能堵塞管路，因此模型在罐体外部预留保温层包覆空间，顶部设置检修与操作平台，侧面布置爬梯，便于人员到达罐顶进行人孔启闭、排气检查和安全维护。罐顶平台采用格栅式踏板，既能减轻上部重量，也可减少积液、积料对作业面的影响，平台边缘与罐体中心线保持安全距离，兼顾通行宽度和整车外宽限制。

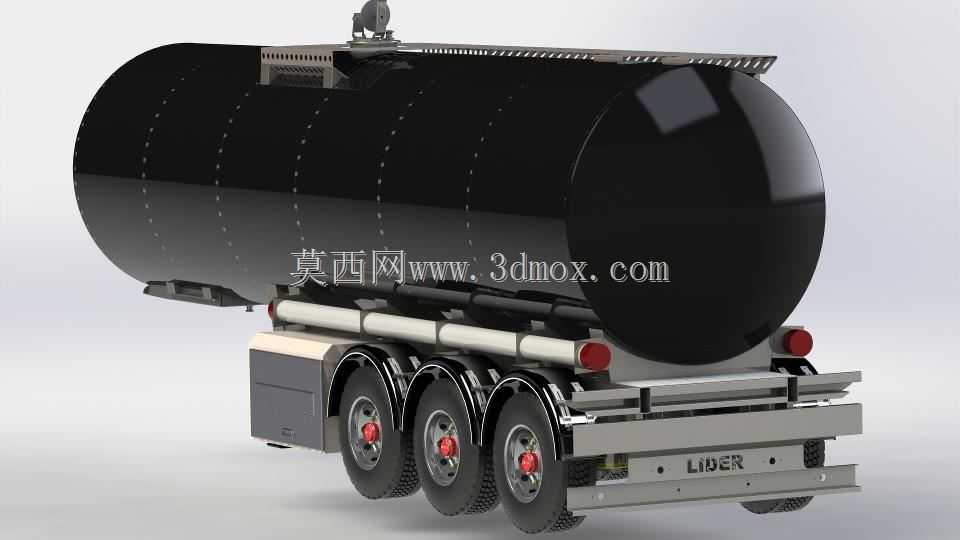

　　从实际使用场景看，这类罐式半挂车主要服务于道路施工、沥青拌合站、市政养护和防水材料生产等环节，承担液态沥青从储备库到施工现场或拌合设备之间的中短距离转运。车辆到达卸料点后，通过底部或后部管路与泵送系统对接，依靠保温层维持介质流动状态，减少反复升温带来的能耗和等待时间。模型中罐体下方沿纵向布置了多根管道和阀组安装位置，可用于热油循环、保温介质输送、卸料通道以及蒸汽或导热油接口的排布。管道与罐体之间保留检修间隙，避免保温层包覆后阀门操作空间不足。

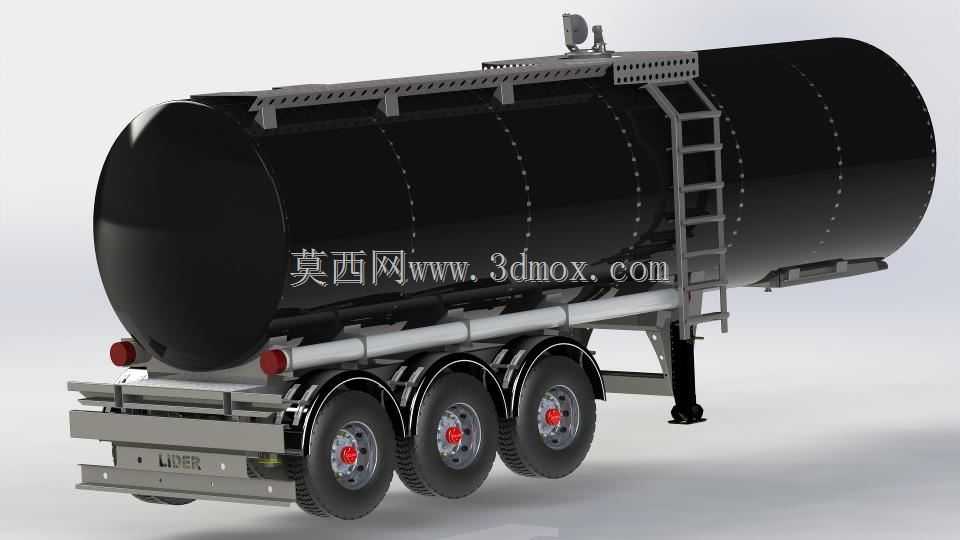

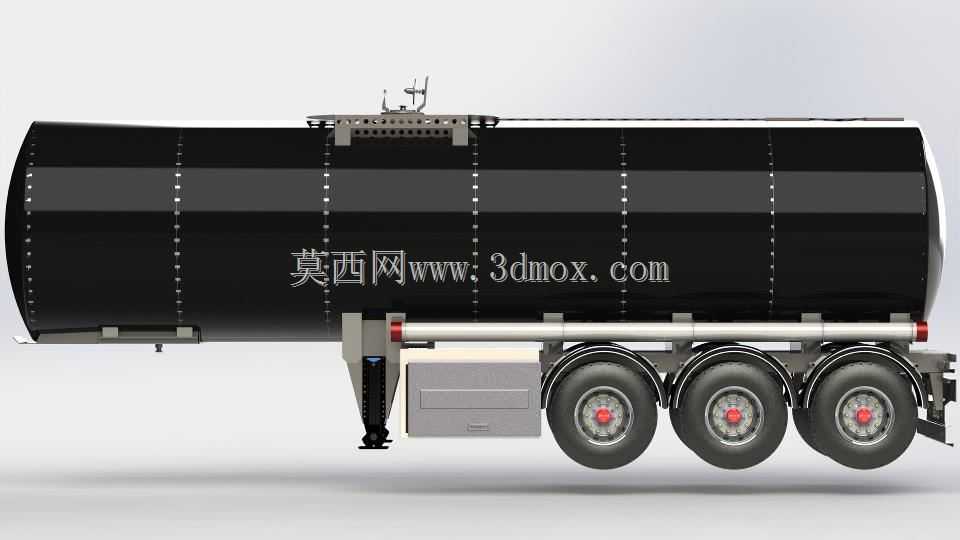

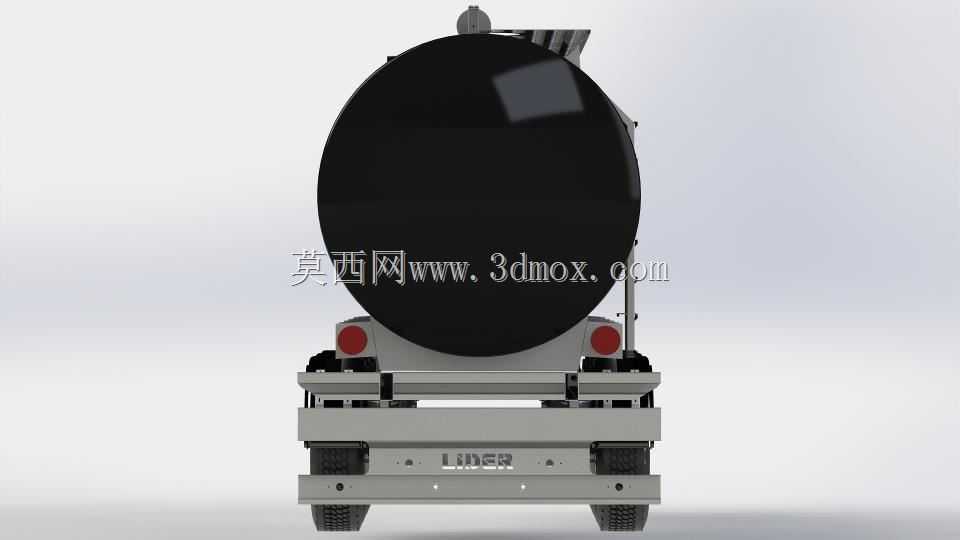

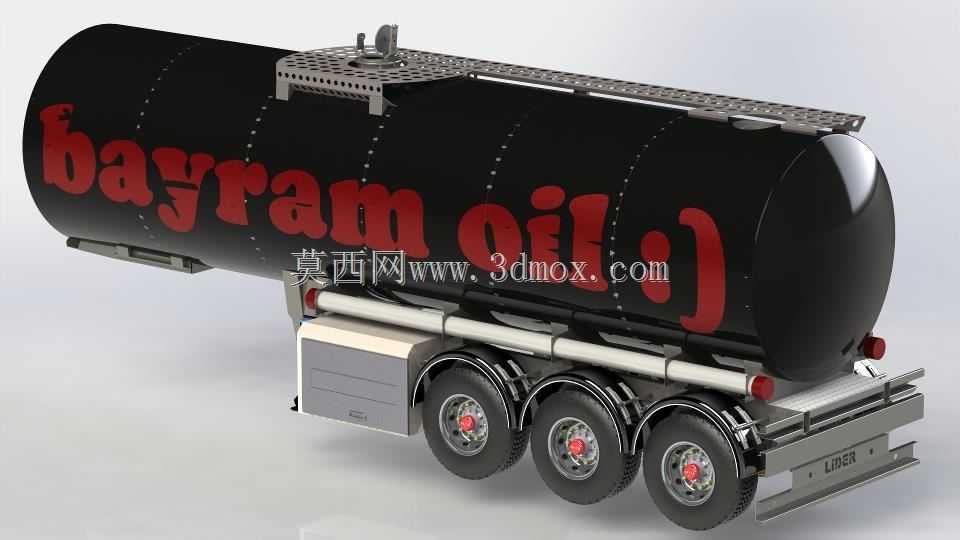

　　底盘部分采用三轴半挂形式，车轴集中布置在罐体后部下方，以适应满载时罐体重心偏后的载荷分布。钢板弹簧悬架、轮胎、制动气室、轮毂和挡泥板等部件均按实车装配关系表达，车架前部设置牵引销区域和支撑联动支腿，脱离牵引车时可由支腿承担前部载荷。建模时需要重点控制罐体中心线、车架上平面和车轴轴线之间的相对高度，因为这些尺寸直接影响整车重心高度、通过角、转弯间隙以及牵引座匹配。罐体支座与车架纵梁之间的连接区域应保留足够的贴合面和加强过渡，避免在颠簸工况下出现局部应力集中。

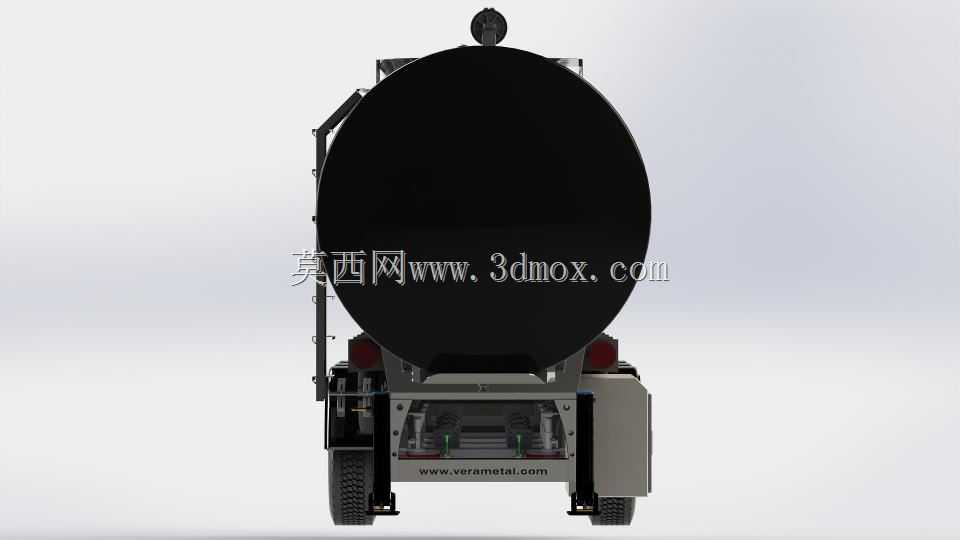

　　外形边界方面，圆筒罐体长度占据半挂车主要载货区域，封头后部伸出量需与后防护、卸料操作空间和回转半径协调；顶部人孔、呼吸阀和操作平台不能超出车辆限界，侧面爬梯位置应避开轮胎跳动区域和制动管路高温区。罐体下部管路沿车架内侧布置，既受到纵梁保护，也方便操作人员从侧面接近阀门。后下部防护、轮眉、灯具和挡泥板等附件在模型中作为装配边界处理，后续细化时可根据不同地区法规调整离地高度和外伸尺寸。

　　设计思路上，罐体并非单纯的储料容器，而是与保温系统、卸料系统、行走系统和安全维护系统共同构成完整运输装备。圆筒形筒体有利于承受内部物料压力和温度变化产生的应力，封头采用平滑过渡形式可降低端部残余应力集中；罐内若设置防波板，应在三维结构中预留焊接位置和人孔通行通道，以降低车辆加速、制动时液体冲击对行驶稳定性的影响。对于结构设计人员，该模型可用于核对罐体与车架的装配层级、管路走向、爬梯平台人机尺寸、支腿收起间隙以及三轴轮胎与车架的运动包络；对于设备选型人员，则可直观看出保温接口、阀组操作面、罐顶维护通道和半挂牵引连接区域的布置合理性。
