模具用各类连接接头及配套零件三维设计

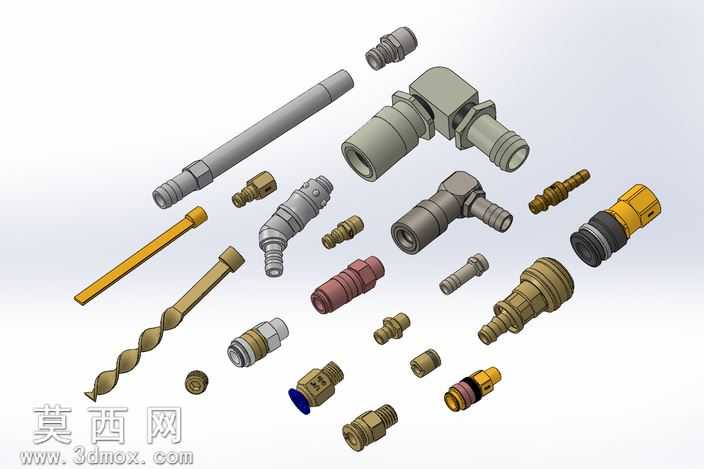

本套三维模型针对模具配套的管路连接类零件进行全参数化建模，覆盖了直通接头、直角弯头、快插接头、阻尼接头、加长接杆、钻削类配套工具等二十余种不同规格、不同结构的模具配套零件，所有零件均在SolidWorks环境下完成建模，建模过程严格遵循机械设计的尺寸规范，对每个零件的外螺纹、内螺纹、密封槽、卡接结构、插拔限位结构都做了精准的特征还原，未对零件的细小结构做省略简化，保证模型可直接用于装配验证、工程图导出以及后续的加工工艺参考。建模阶段采用了多配置的设计思路，对同系列不同通径、不同长度的接头零件，通过全局参数驱动的方式实现尺寸的快速调整，避免了重复建模的冗余工作，同时对每个零件的配合基准面做了统一规范，方便在模具总装配体中直接调用配合。材质与渲染阶段，根据不同零件的实际应用材质做了区分：金属类接头零件分别赋予了碳钢镀锌、黄铜、阳极氧化铝等不同的材质属性，调整了对应的金属粗糙度、反射率参数，还原不同表面处理工艺的视觉效果；带密封结构的接头对橡胶密封圈、塑料卡扣部分赋予了对应的非金属材质，调整了漫反射与高光参数，区分金属与非金属的质感差异；配套的钻削类工具零件则赋予了高速钢材质，还原刀具表面的磨砂金属质感。结构设计上，每个接头零件都还原了实际产品的功能结构：快插式接头保留了内部的卡簧、密封环的安装位结构，螺纹式接头还原了螺纹收尾的退刀槽结构，直角弯头做了内部流道的贯通设计，加长接杆保留了端部的内六角拆装位，所有零件的结构都符合实际模具管路连接的装配要求，不存在结构干涉、功能缺失的问题。整套模型的零件排布经过规整，不同类型的零件按结构类型分类排布，方便设计人员快速查找调用对应规格的零件，可直接用于模具冷却系统、气动系统、液压系统的装配设计，也可作为模具标准件库的补充素材，为模具设计过程中的管路布局、零件选型提供直观的三维参考，减少设计人员重复建模的工作量，提升模具整体设计的效率。
