齿轮连杆驱动敲击式机械响铃结构

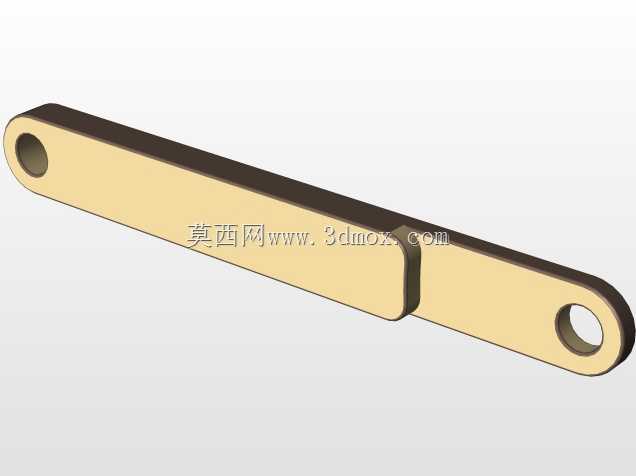

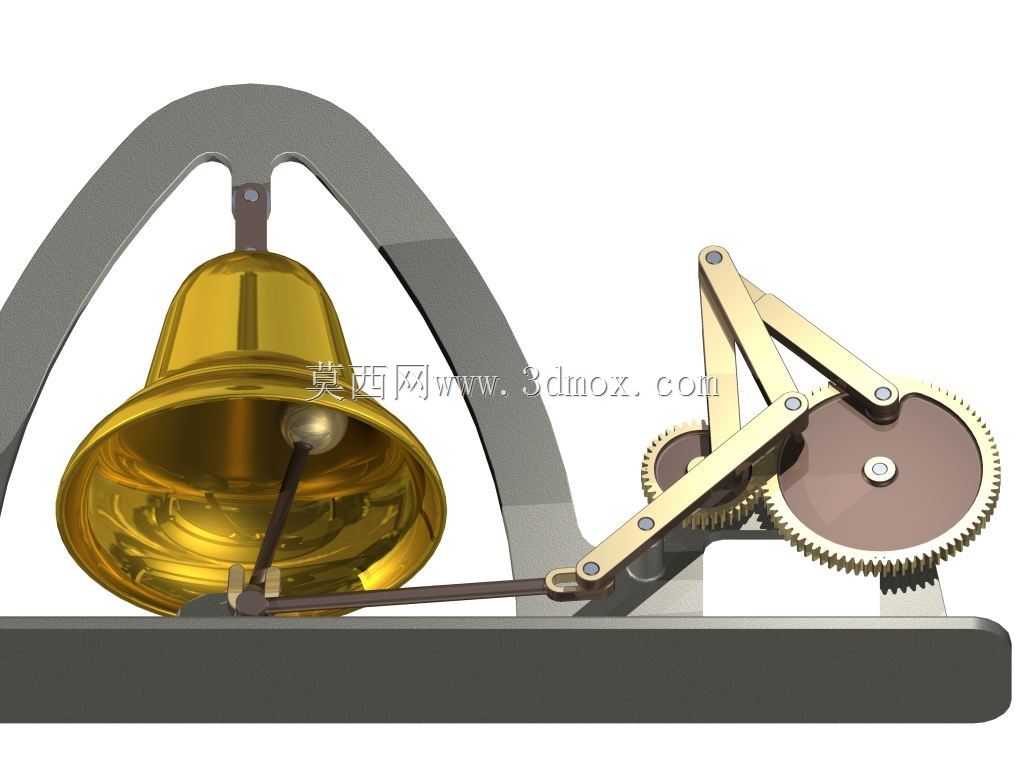

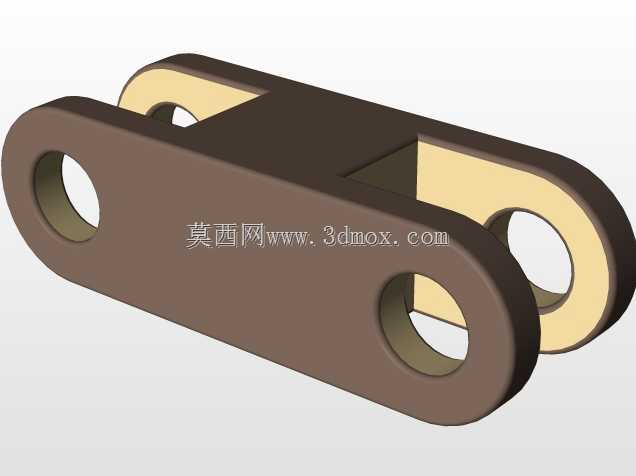

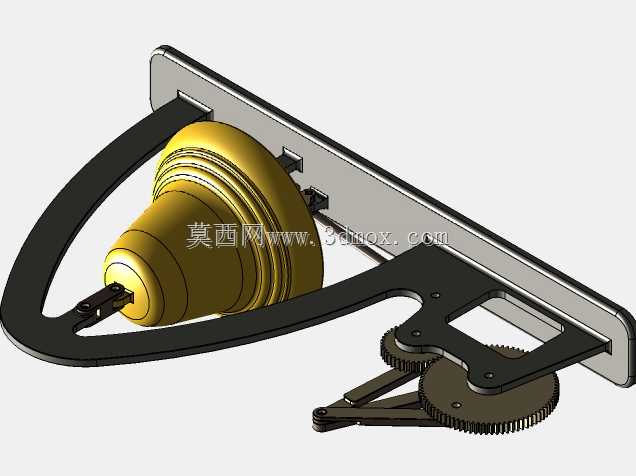

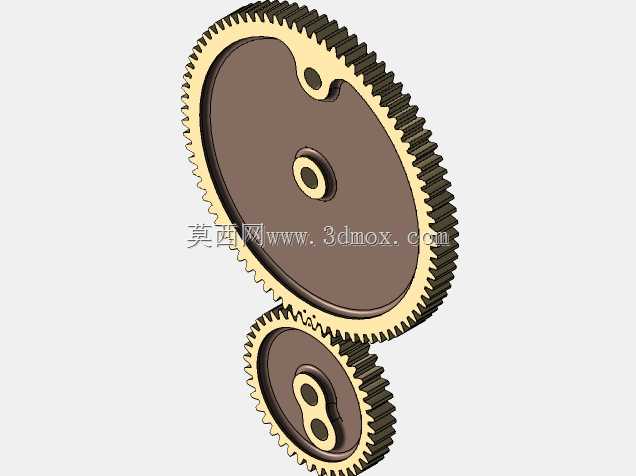

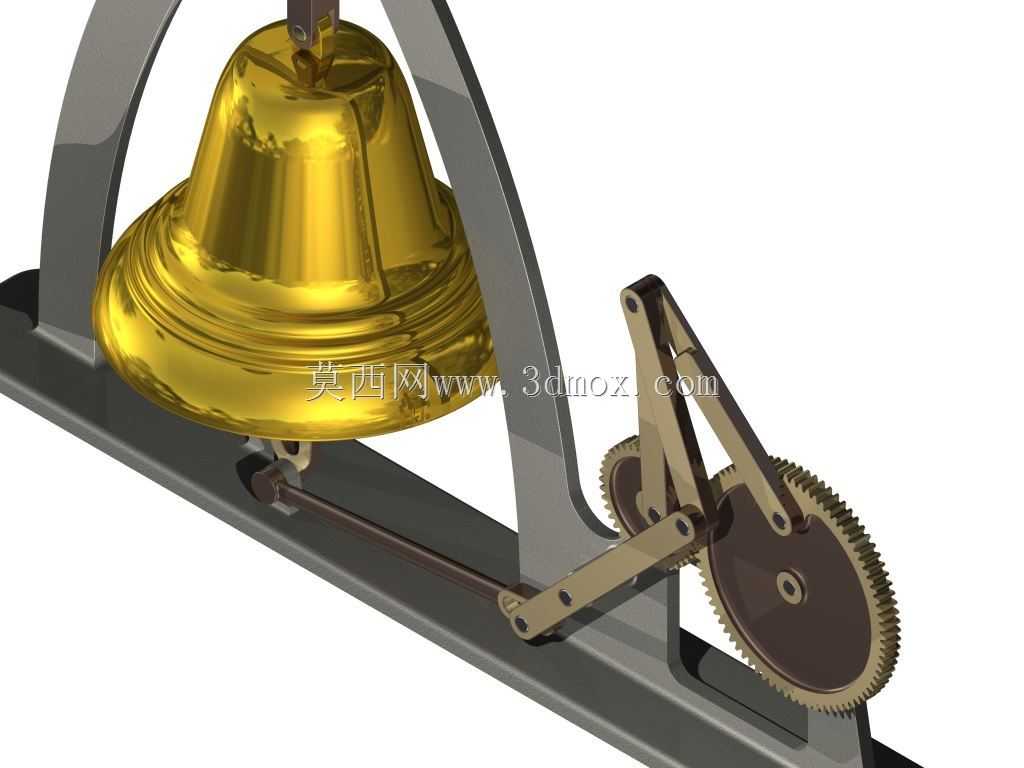

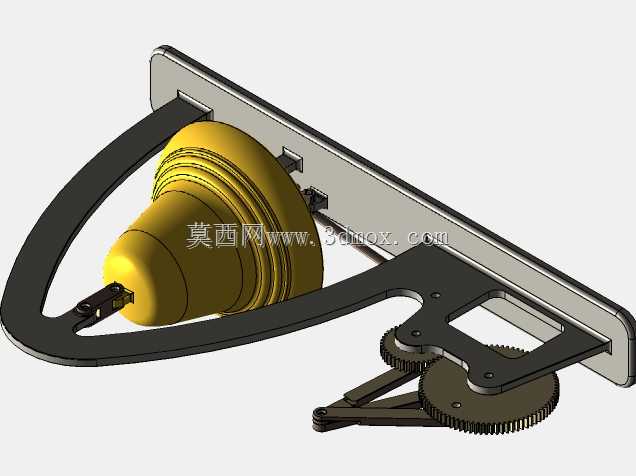

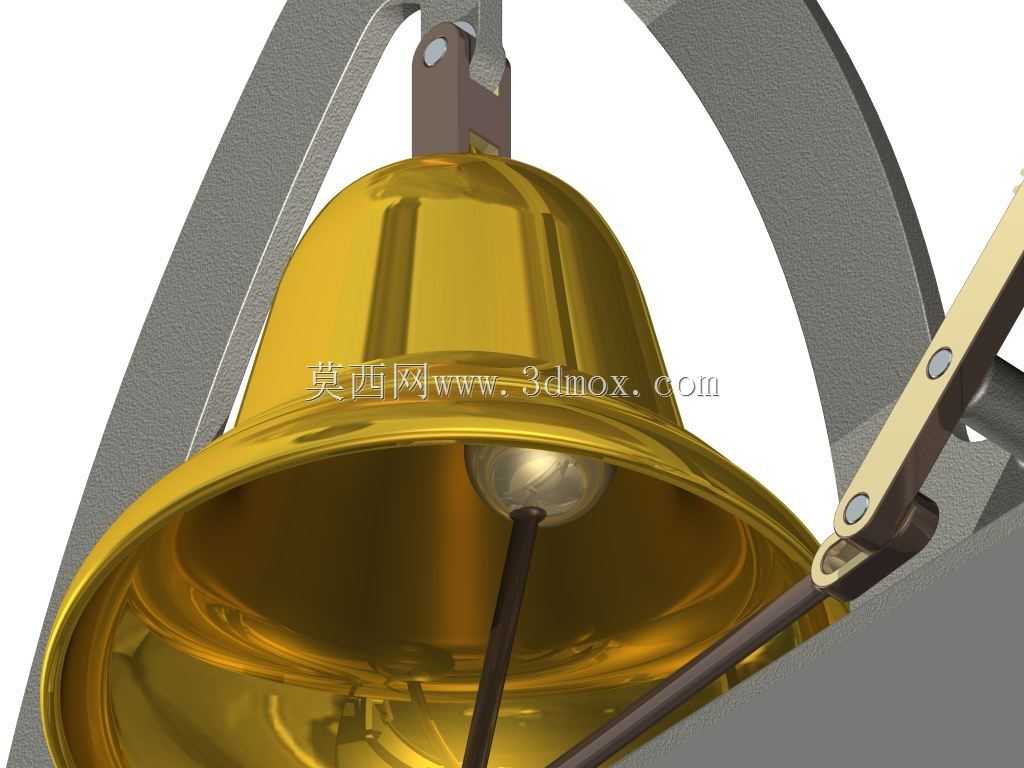

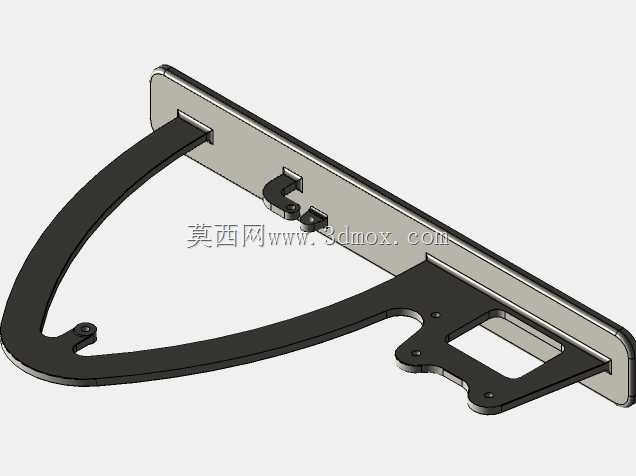

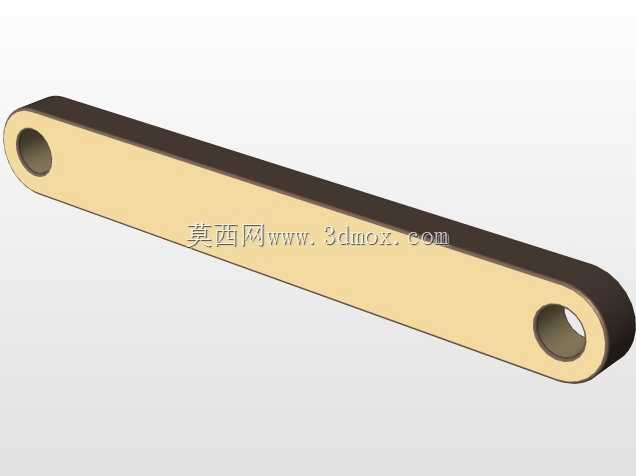

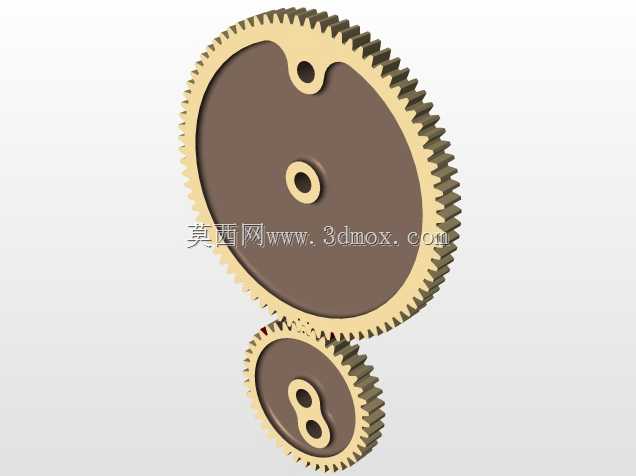

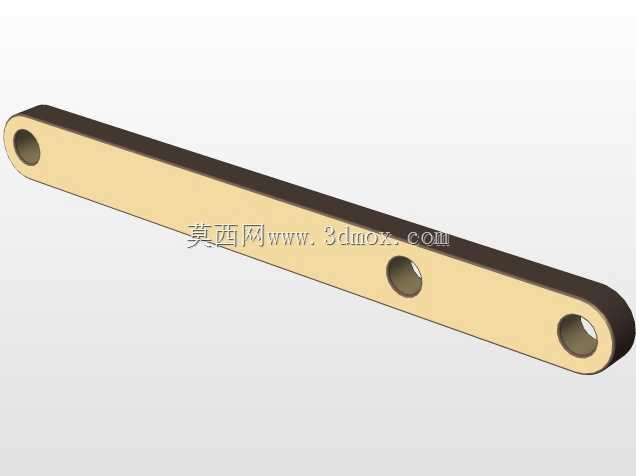

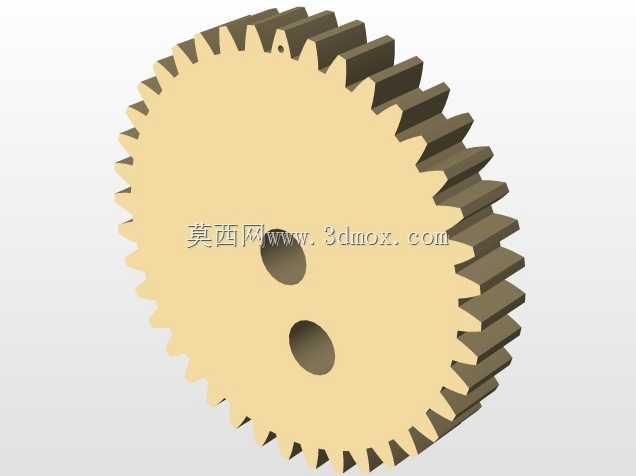

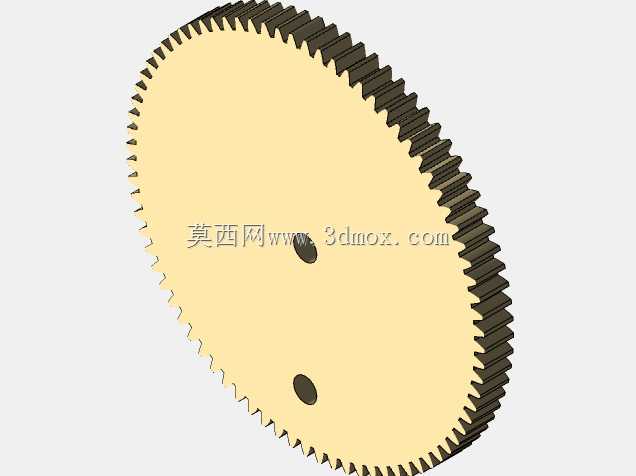

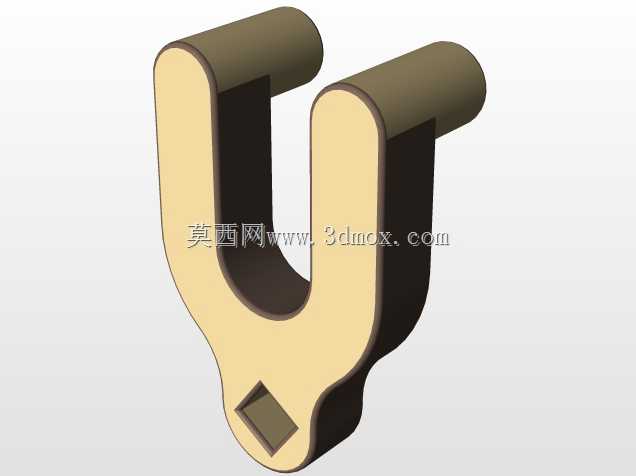

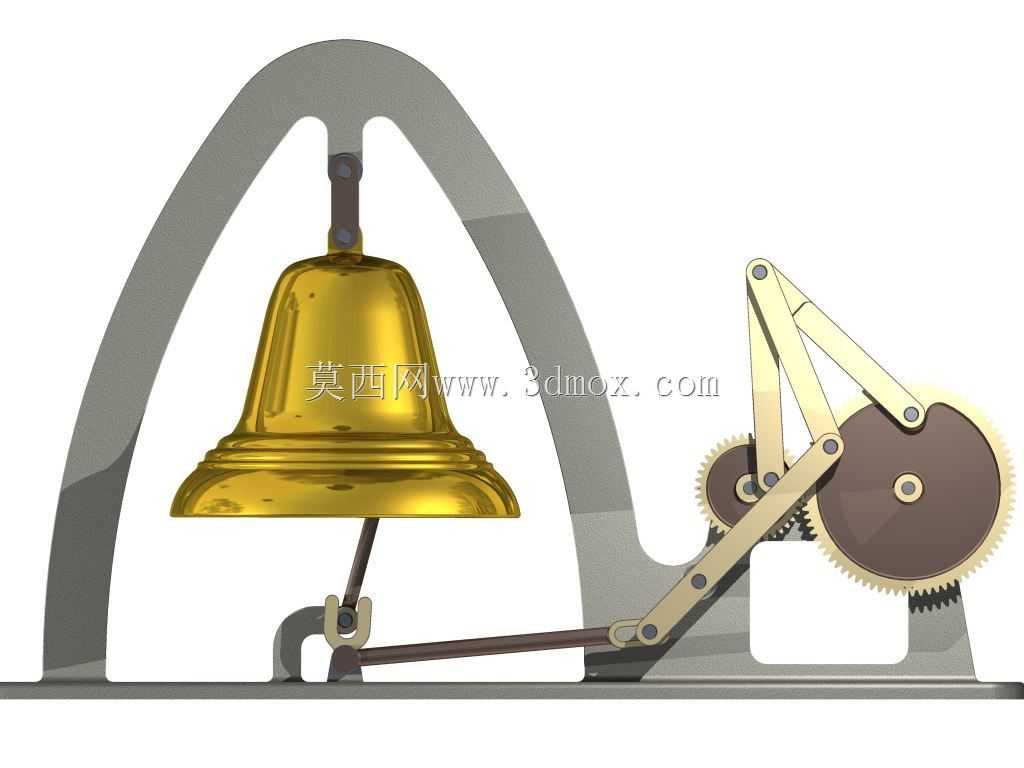

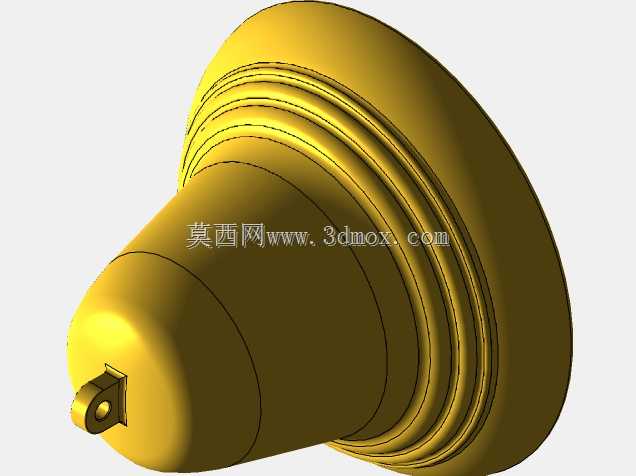

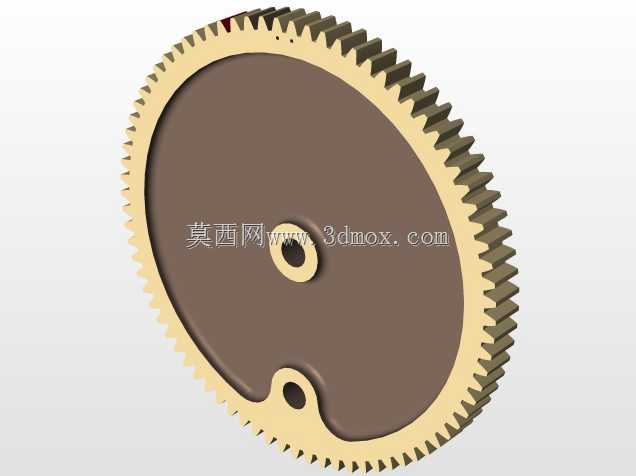

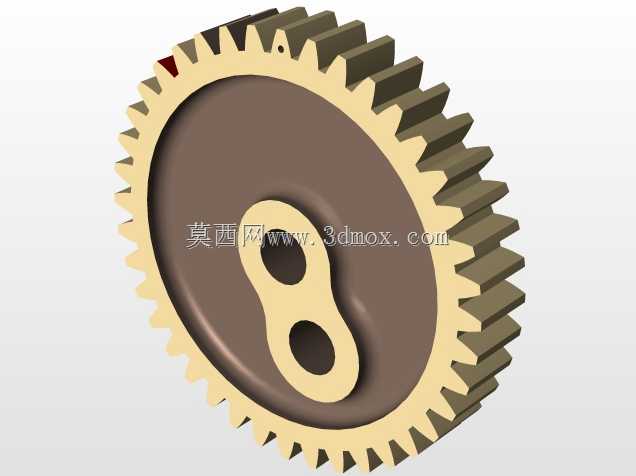

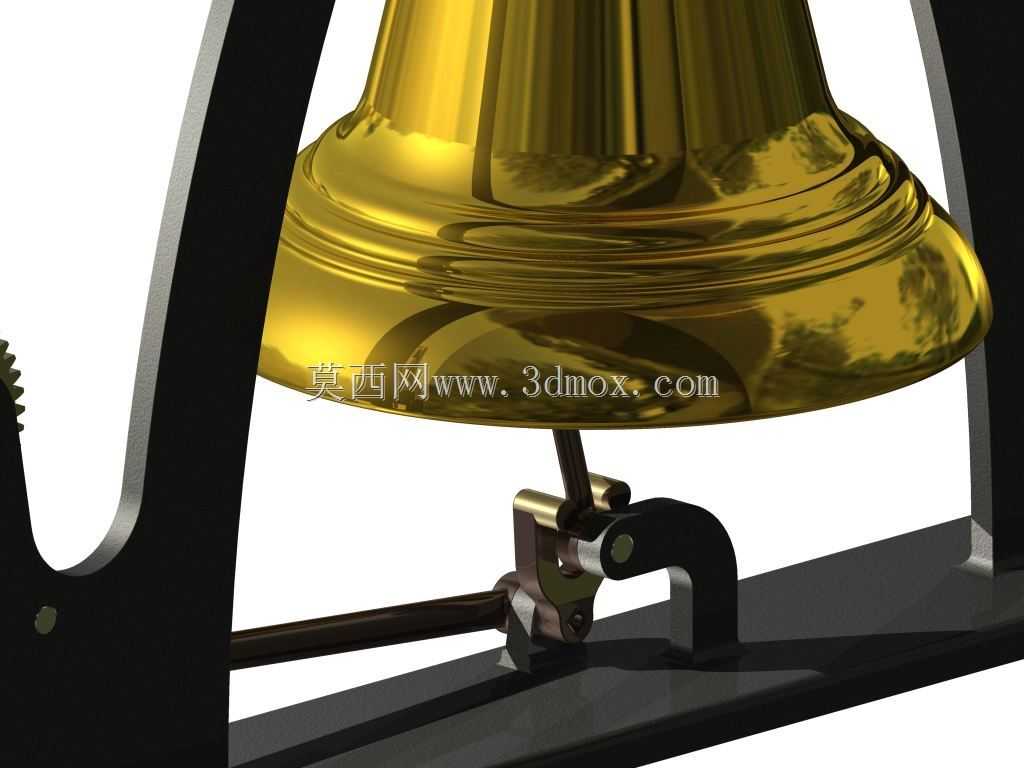

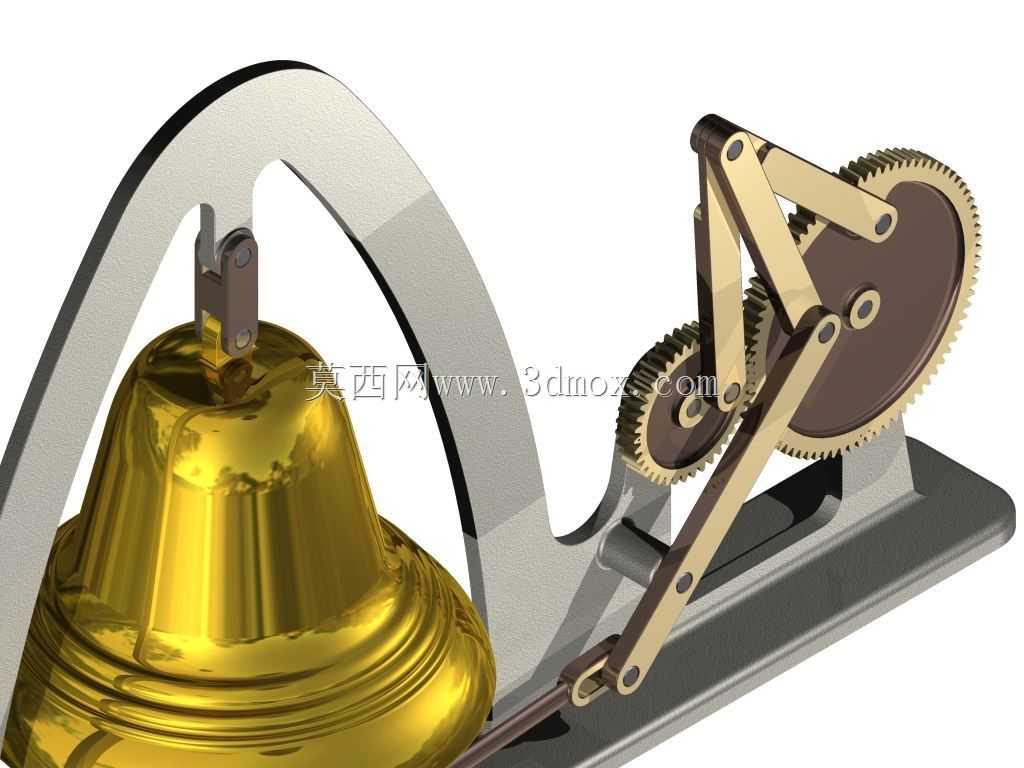

该机械响铃结构是典型的机械式敲击发声装置，核心应用场景覆盖传统机械时钟报时、工业设备工位警示、老式校园电铃替代、机械式门铃触发等多个需要稳定声响提示的领域，依靠纯机械结构实现周期性敲击发声，无需依赖电子发声元件，在断电、强电磁干扰等特殊工况下仍能稳定完成声响提示功能，适配对可靠性要求较高的提示场景。整套结构以黄铜材质钟铃为发声核心，搭配弧形支撑支架完成钟体的固定，钟体采用下扩口的弧形腔体设计，能够在敲击后形成稳定的腔体共鸣，让声响传播距离更远、余韵持续时间更久，支撑支架采用对称式拱形结构，既可以为钟体提供足够的安装支撑强度，也能预留出足够的摆锤运动空间，避免结构运动过程中出现干涉。驱动部分采用小齿轮强制输入的传动方案，通过直齿轮组完成动力的传递与转速匹配，搭配多组铰接式连杆将齿轮的旋转运动转化为摆锤的往复摆动，在行程末端设置液压阻尼结构对摆锤的摆动进行缓冲，避免摆锤敲击力度过大造成钟体损伤，同时让摆锤在垂直位置完成蓄力后依靠重力自然下落敲击钟体内壁，保证每次敲击的力度均匀一致，发出的声响响度稳定。整套结构的安装边界以底部矩形安装座为基准，所有传动部件、钟体、支架均集成在安装座上方，安装时只需固定底部安装座即可完成整套装置的固定，无需额外调整其他部件的相对位置，结构集成度较高。设计过程中重点优化了齿轮与连杆的铰接点位置，通过反复调整连杆长度与齿轮传动比，匹配摆锤的摆动行程，既保证摆锤能够获得足够的敲击力度，也避免摆锤摆动幅度过大造成结构卡顿，同时在铰接位置预留了润滑间隙，长期运行下也能保持传动顺畅，阻尼结构的加入也让整套机构的运行噪音更低，不会出现多余的结构碰撞异响，除了功能性的提示作用外，整套外露的齿轮连杆结构也具备较强的机械展示效果，也可作为机械原理教学演示装置使用，直观展示齿轮传动、连杆运动、重力敲击、阻尼缓冲等多个机械结构的运动逻辑。
