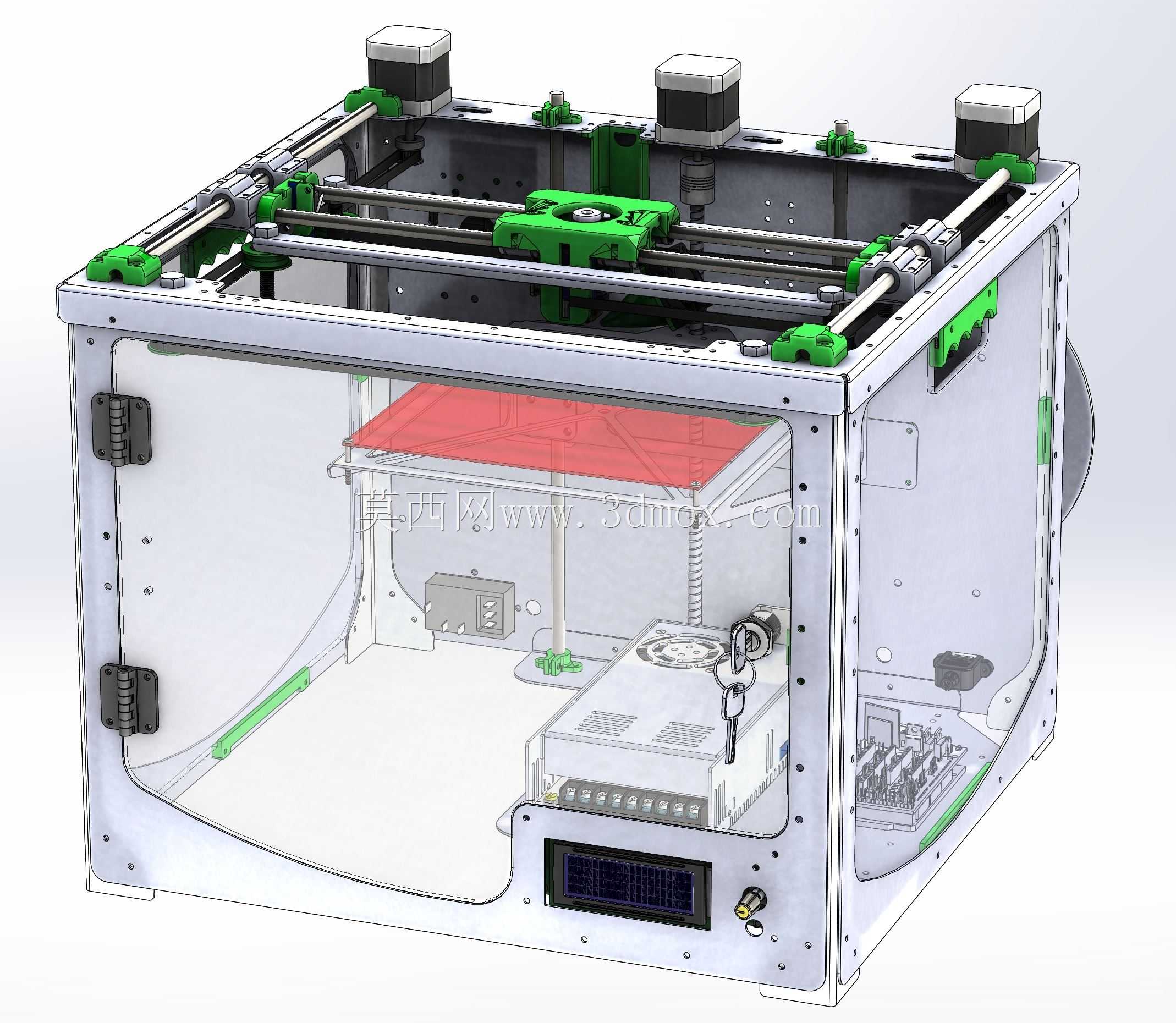

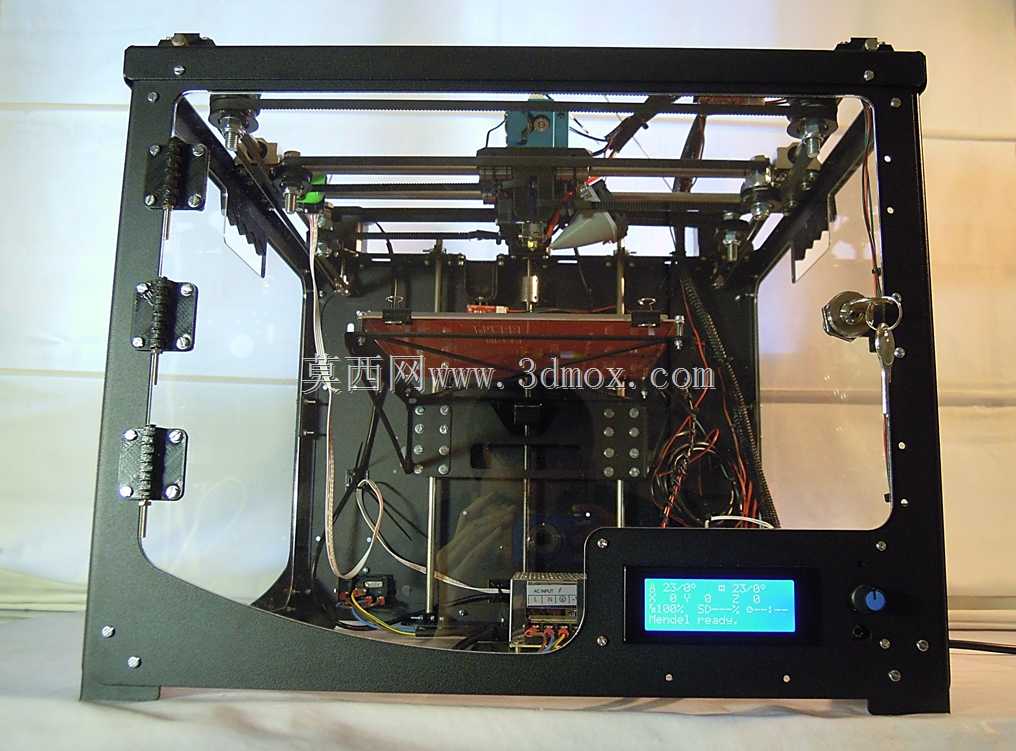

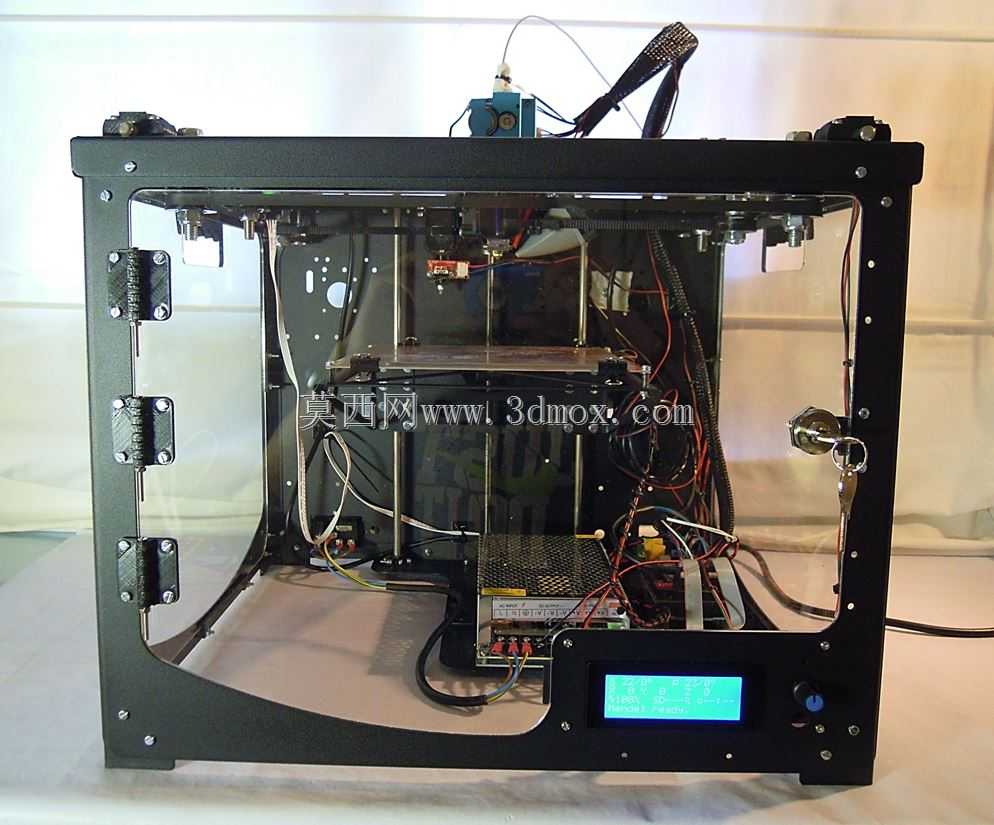

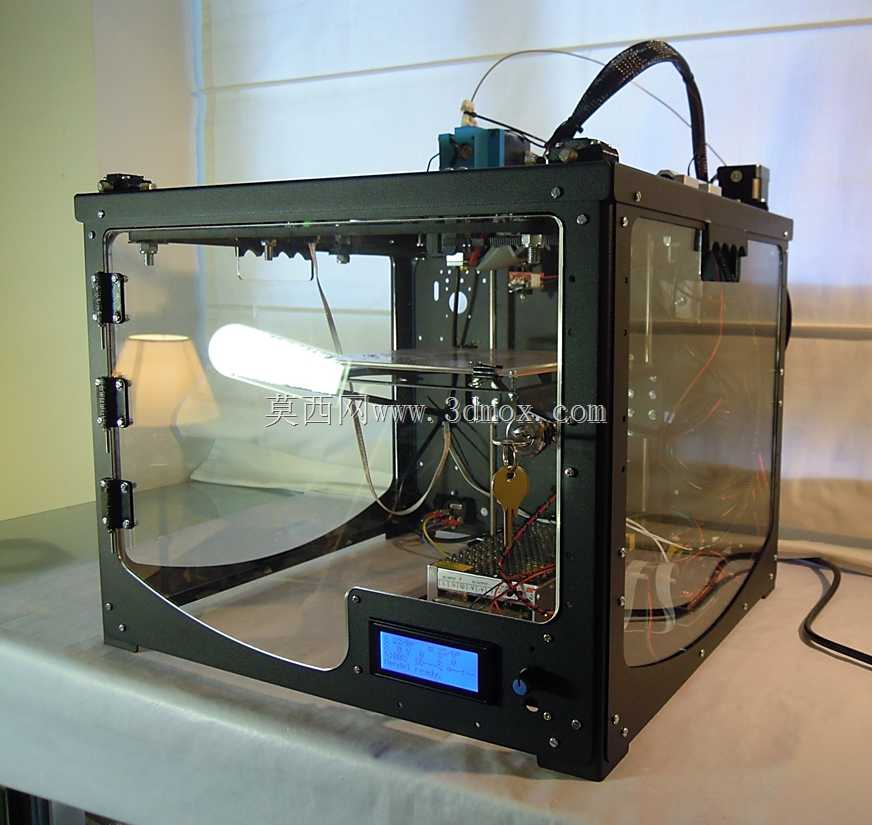

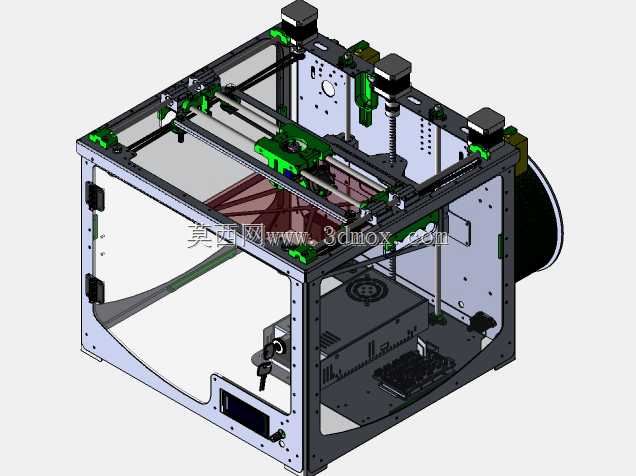

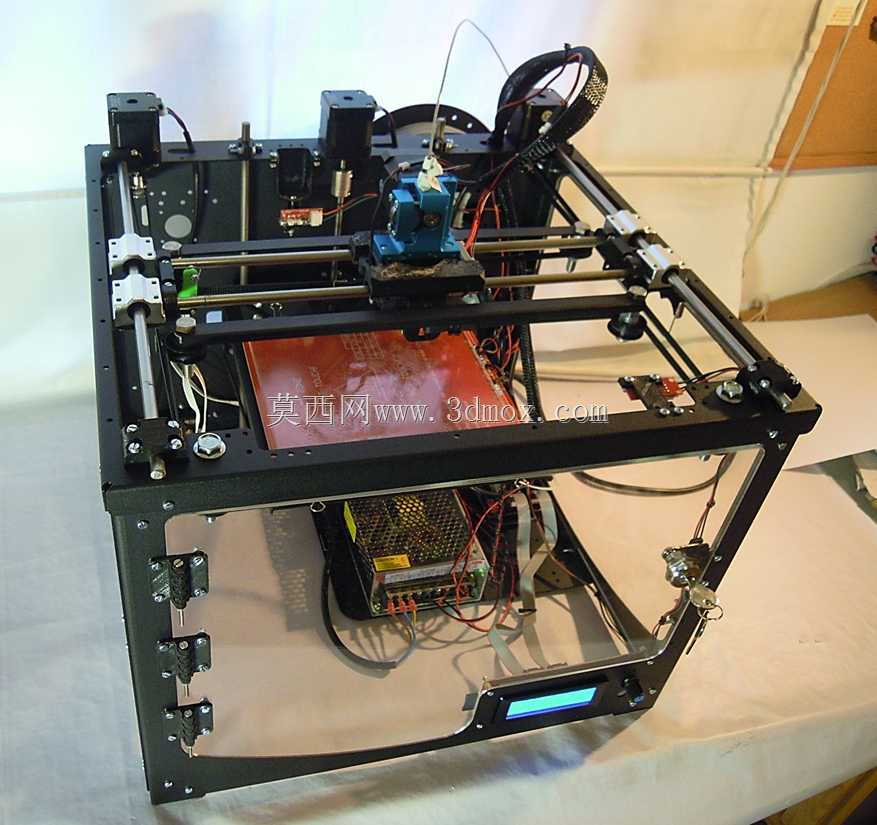

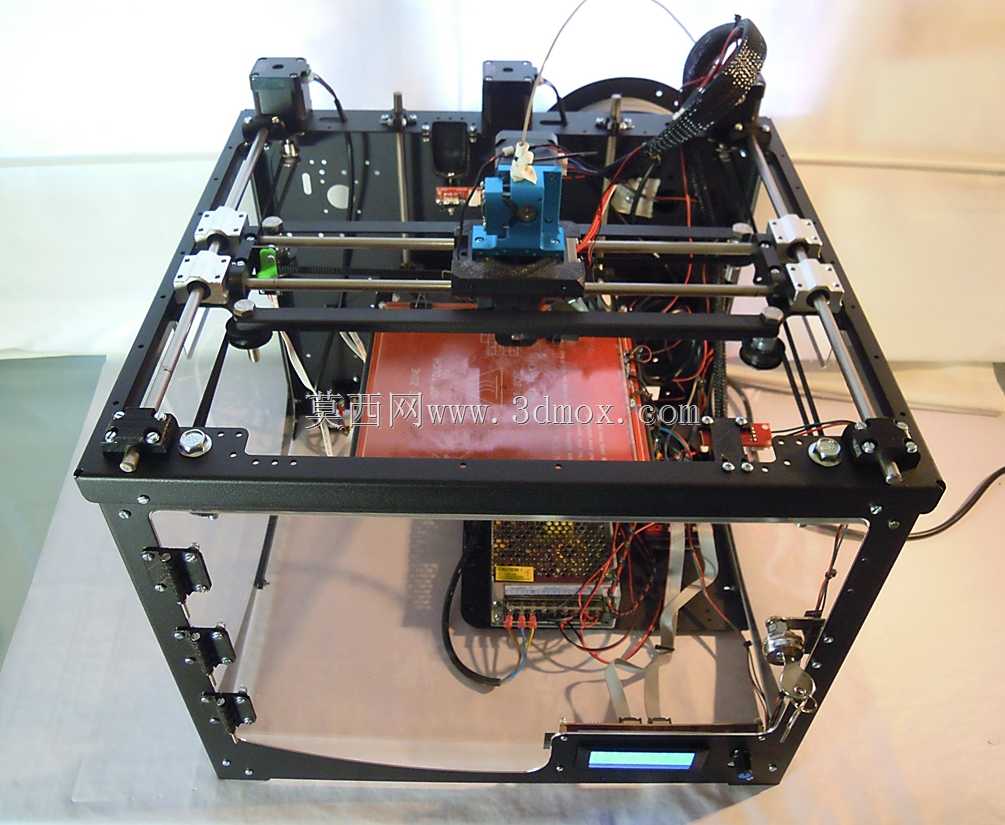

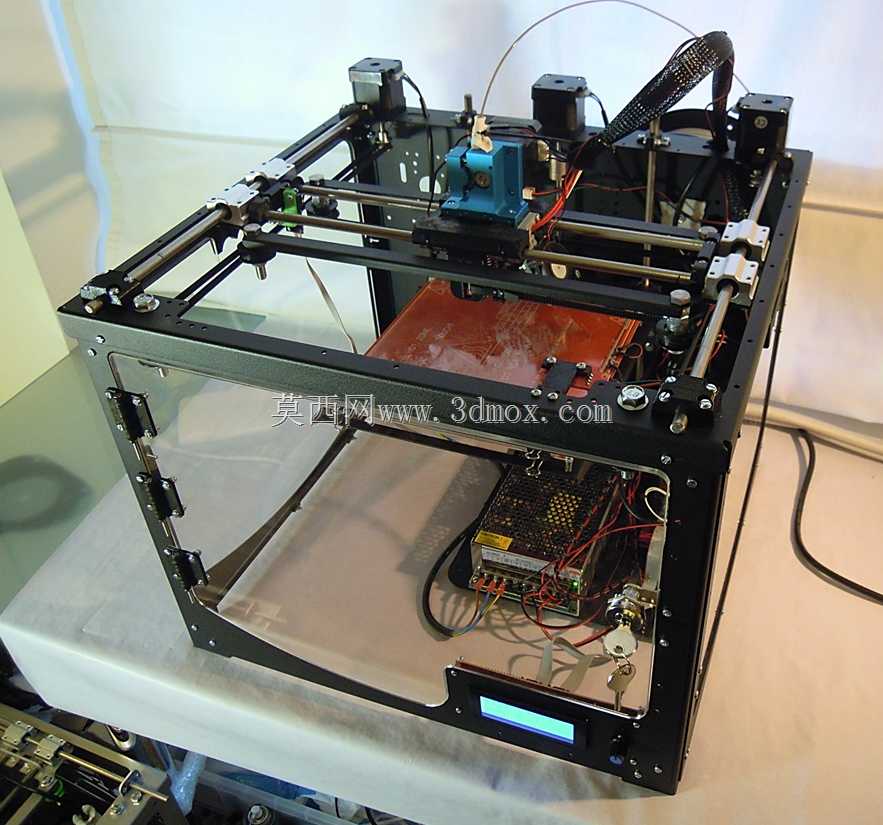

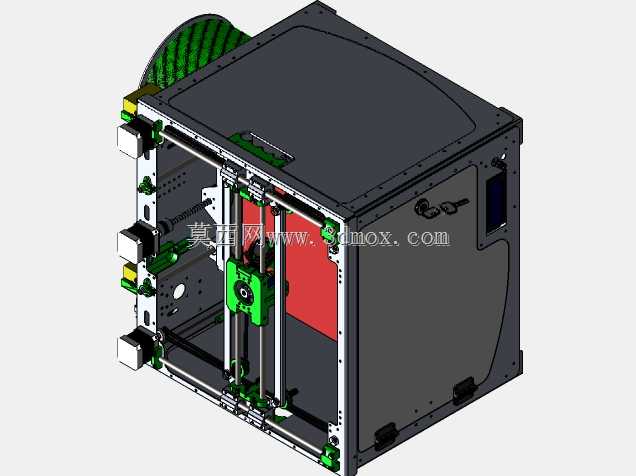

金属框架CoreXY结构桌面级FDM3D打印机整机结构

这款CoreXY架构的桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、院校创新实训场景使用，可完成定制化功能零件、创意手板、教学演示样件、小批量工装夹具的快速制作，适配PLA、PETG、柔性TPU等多种常用3D打印耗材，能够满足日常原型验证、创意落地、教学实操的多元使用需求。设备整体采用封闭式箱型金属框架设计，框架主体以钣金折弯件搭配铝型材搭建，兼顾结构刚性与装配便捷性，透明侧门采用合页铰接搭配锁具固定，既可以观察打印过程，也能减少打印过程中环境气流对成型质量的干扰，同时降低设备运行时的噪音扩散。运动系统采用经典CoreXY并联传动结构，相比传统笛卡尔结构将两个驱动电机固定在机架顶部，大幅降低运动部件重量，有效减少高速运动时的惯性冲击，可实现更高的打印速度与更稳定的运动精度，X、Y轴传动采用光轴搭配直线轴承的导向方案，配合同步带传动实现精准的点位控制，Z轴采用独立导向结构配合平台升降，保证成型平台的运动平稳性。挤出系统采用远端送料搭配E3D规格热端的方案，可兼容不同耗材的熔融温度需求，配合大流量挤出设计能够实现稳定的耗材输送，既可以完成常规层高的快速打印，也能实现小层高的高精度细节输出，成型平台采用加热床设计，能够减少耗材冷却收缩导致的翘边问题，提升大尺寸零件打印的成功率。设备内部集成了电源模块、主控板、显示屏与操作按键，所有电气元件均布置在机架下部的独立仓体内，走线规整并预留了维护操作空间，整机安装边界适配常规桌面摆放需求，不需要额外的大型安装空间，框架上预留了多处标准化安装孔位，方便用户后续加装自动调平传感器、耗材断料检测、 enclosure恒温模块等拓展配件，整体结构设计充分考虑了DIY组装的便捷性，大部分零部件采用标准件，降低了加工与装配门槛，同时框架的模块化设计也方便后期的维护与部件更换，能够适配不同用户的个性化改装需求。
