FA77型3马力齿轮减速电机结构

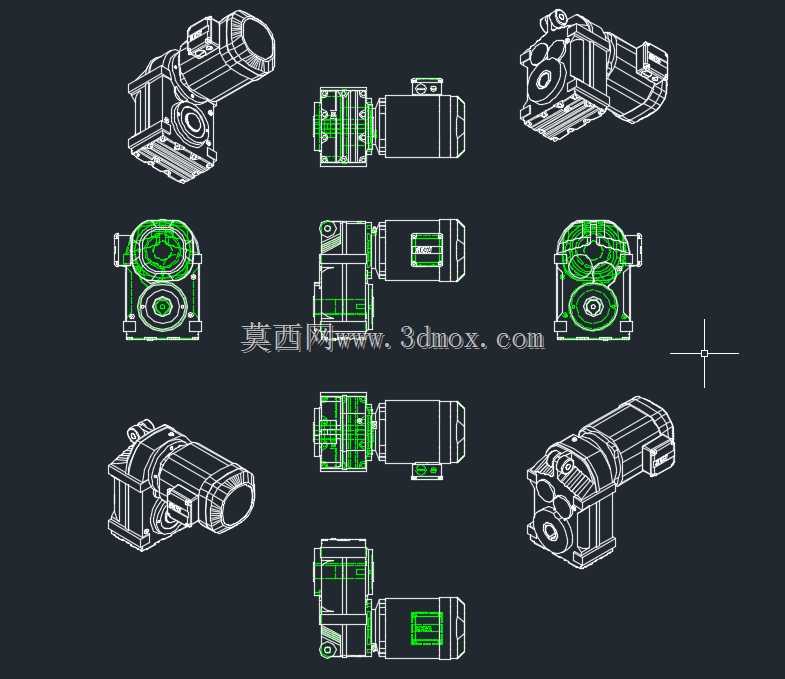

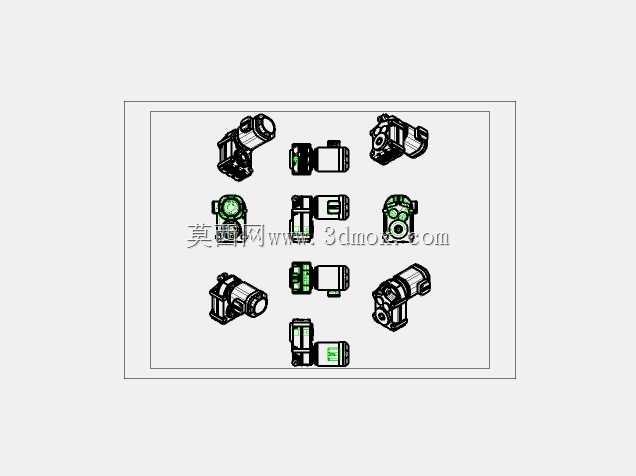

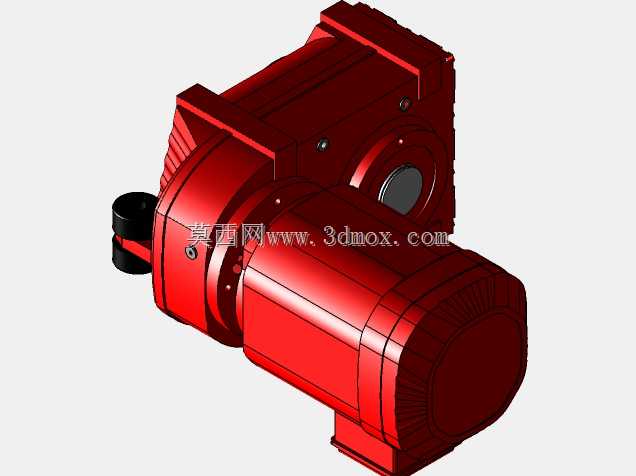

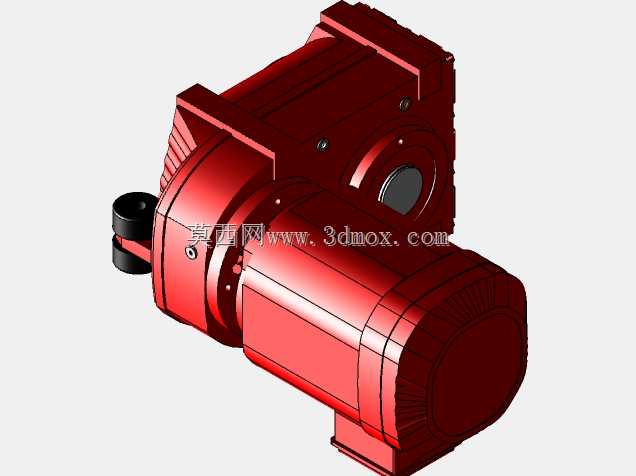

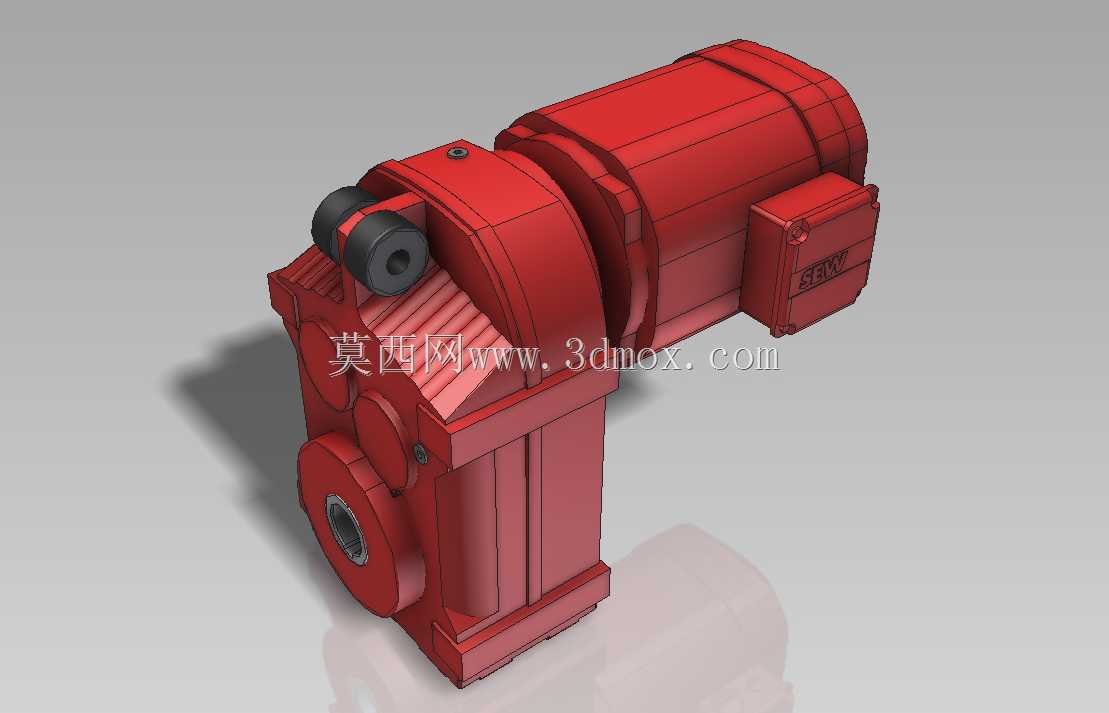

这款FA77规格的3马力减速驱动单元，在轻工输送、食品包装、小型物料提升这类对安装空间有严格限制的场景中适配性极强，平行轴斜齿轮的传动布局，能在紧凑的机身尺寸下实现足够的输出扭矩，相比同轴减速结构，它的空心轴输出设计可以直接套装在设备的从动轴端，省去了额外的联轴器安装空间，也能避免同轴度偏差带来的轴承额外负载。从结构设计逻辑来看，电机部分与减速箱采用一体化铸造成型的壳体，分箱面设置在齿轮啮合腔的中部分型位置，既保证了壳体的整体刚性，也方便后期拆解维护齿轮、轴承等易损部件；高速级齿轮直接与电机转子轴过盈配合，省去了中间连接轴的传动间隙，传动效率比分体式连接结构高出近8个百分点，低速级采用大模数斜齿轮设计，齿部做了修缘处理，能降低重载启动时的齿面冲击，适配频繁正反转的工况需求。安装边界上，该结构的底部设置了标准化的安装脚座，脚座上的长条形安装孔可以适配一定范围内的安装距偏差，输出端的空心轴孔径匹配行业通用的轴径规格，侧面预留的扭矩臂安装位，能在没有刚性脚座固定的场景下，通过扭矩臂抵消输出反力，适配悬挂式安装的设备布局。接线盒设置在电机壳体的侧上方，接线口的朝向可以根据现场布线需求旋转调整，避免布线时线缆过度弯折；减速箱顶部设置了透气塞，能平衡箱体内外气压，避免长时间运行时箱体内油温升高导致油封处渗油，底部的油塞位置兼顾了注油与排油的操作空间，日常维护时不需要拆解周边的设备结构就能完成换油操作。齿轮腔内部的轴承选型上，输入侧采用深沟球轴承承受径向负载，输出侧采用圆锥滚子轴承搭配，能同时承受径向与轴向的复合负载，匹配斜齿轮传动时产生的轴向分力，避免齿轮出现偏载磨损的问题。在设备选型阶段，这类结构的三维数模可以直接导入设备整体装配中，校核安装空间、轴系配合尺寸，提前排查安装干涉问题，也能通过数模的重量参数，核算设备安装机架的承重需求，避免后期现场安装时出现尺寸不匹配的问题。
