可堆叠无焊式绝缘香蕉接线端子

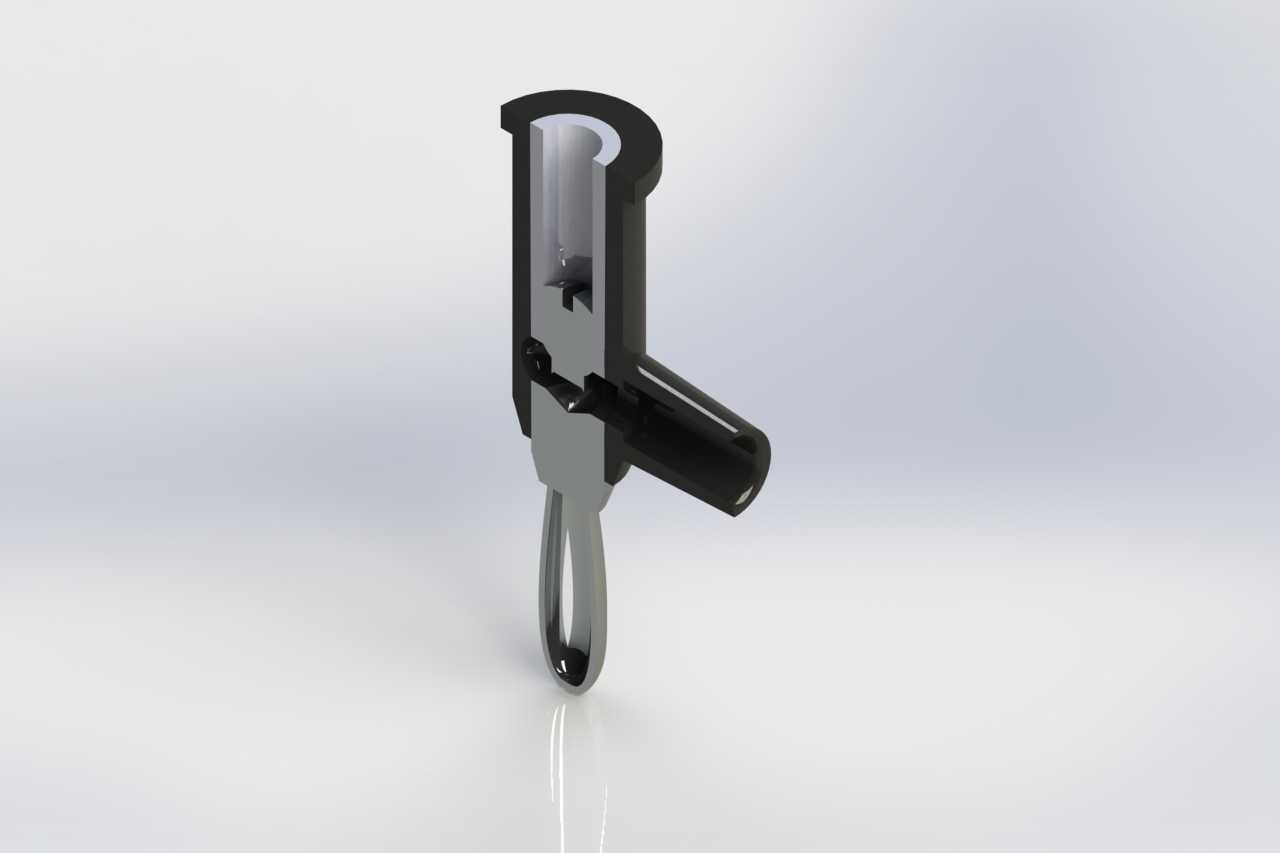

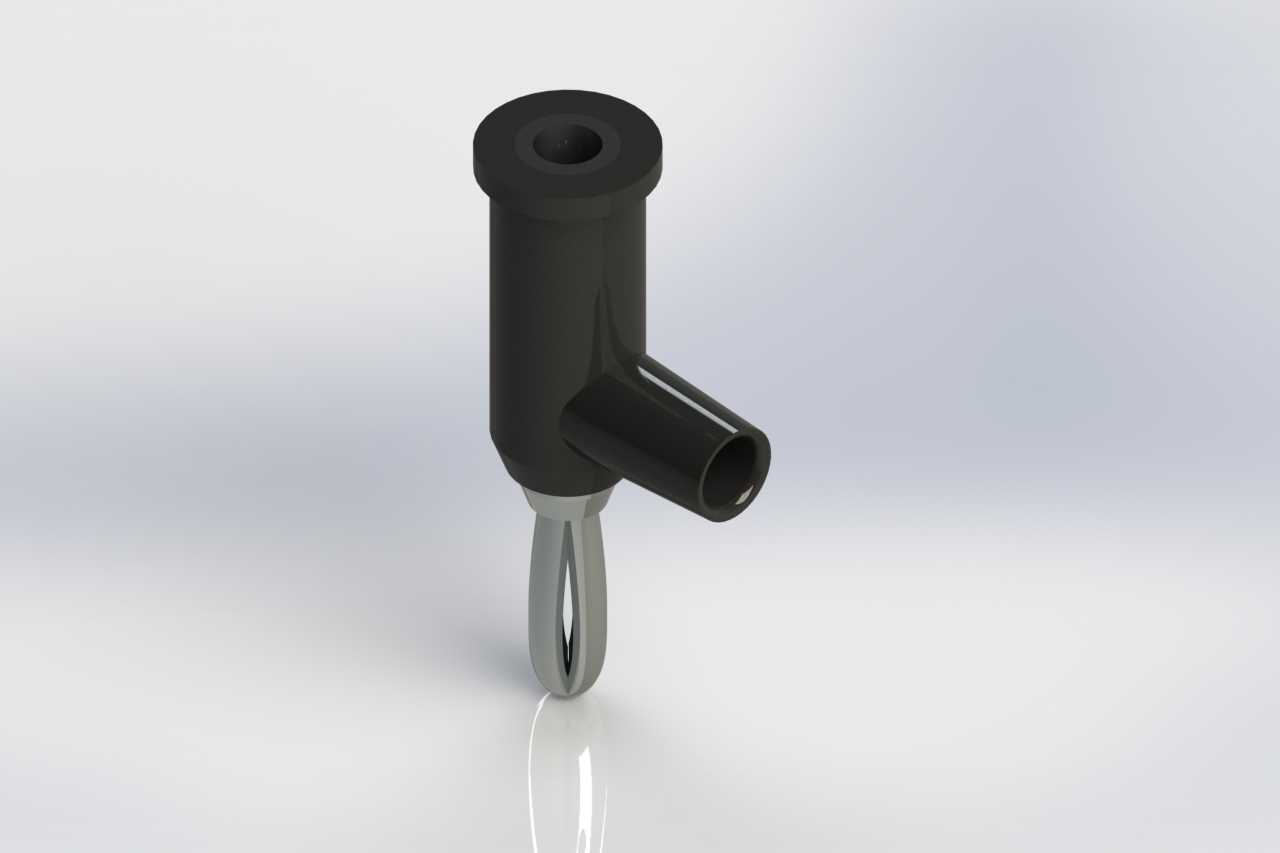

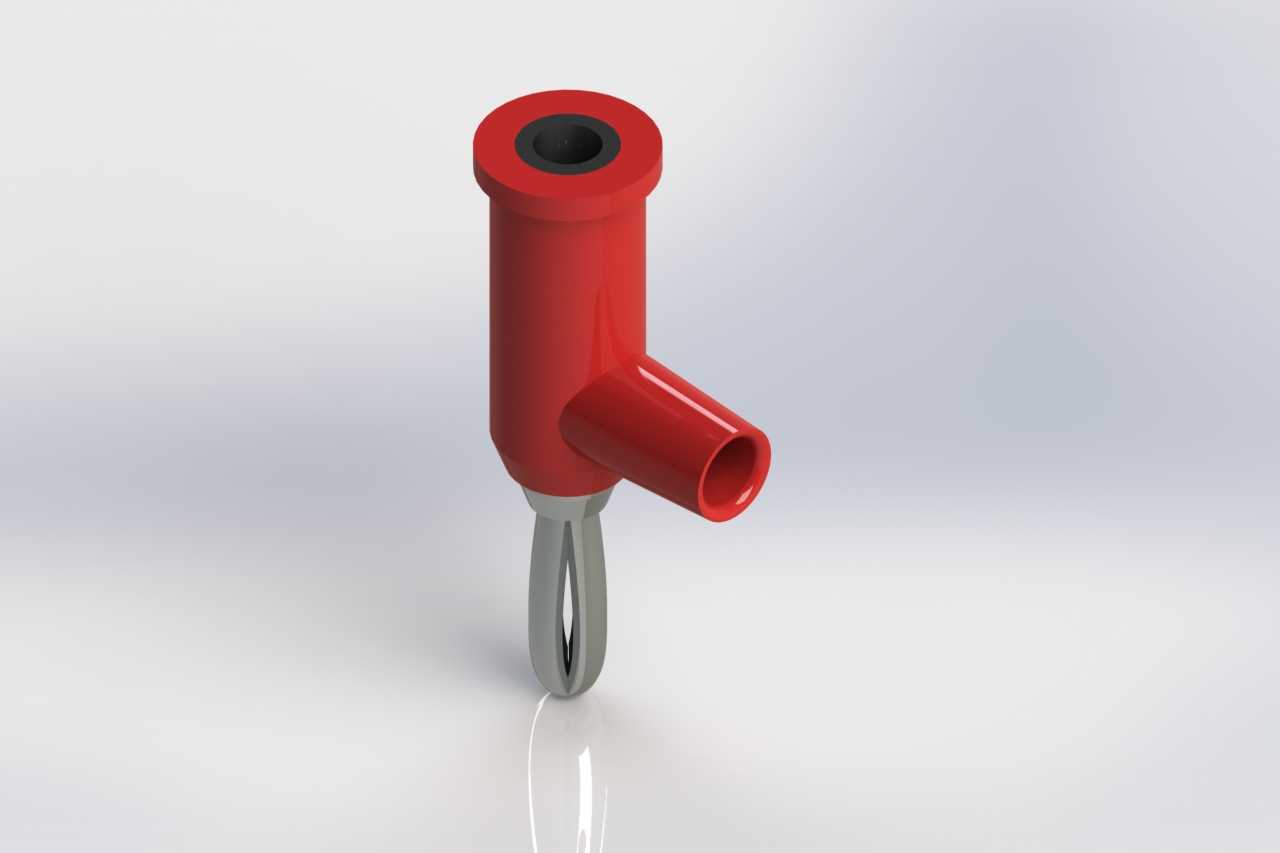

　　在低压电气测试、实验台接线、教学仪器布线、小型电子设备供电接驳这类场景里，接线端的可靠性与操作便捷性直接影响作业效率，传统螺丝压接式端子需要工具辅助锁紧，反复拆装后容易出现滑牙、导线压接不牢脱落的问题，焊锡连接的端子则存在更换不便、高温下焊锡软化脱焊的隐患，无焊式香蕉插头正是针对这类痛点设计的快接连接件。这款插头采用侧进线的L型结构，主体绝缘外壳采用硬质绝缘材质一体成型，顶端为标准香蕉插座对接端，内部嵌装弹性接触铜套，侧部的进线孔适配22AWG到18AWG线径的多股软导线，尾部的金属压线夹不需要焊锡，仅需将剥好绝缘层的导线插入后压合夹片，再推入绝缘外壳对应的卡位即可完成导线固定，整个接线过程不需要额外焊接工具，

　　徒手配合普通尖嘴钳就能完成装配，适合现场临时改线、快速搭建测试回路的作业需求。可堆叠的结构设计是这款插头的核心实用特性，顶端的对接端深度与接触件弹力经过匹配，当多个同规格插头依次插合时，每个插头的侧出线口都不会和相邻插头的绝缘外壳产生干涉，能够在单个接线柱上扩展出多路并联接线，在实验台电源分配、多设备共地接线这类需要单端扩展多回路的场景里，不需要额外加装分线端子排，直接通过插头堆叠就能完成接线，大幅减少柜内或台面上的接线冗余。从结构设计的细节来看，绝缘外壳的转角处做了圆弧过渡，没有尖锐棱角，在插拔操作时不会划伤操作人员手部，外壳表面做了细微的防滑纹理，戴薄劳保手套操作时也能稳定施力完成插拔，不会出现打滑脱手的情况。

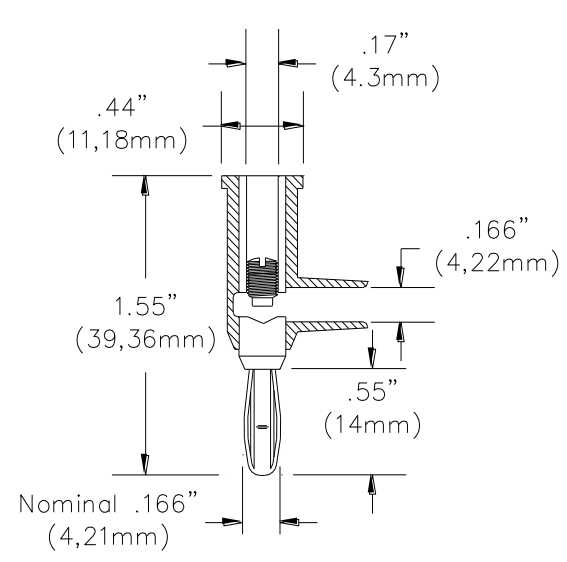

　　尾部的压线夹采用分叉式弹性结构，压接导线时两个夹片会均匀包裹导线线芯，接触面积比单螺丝顶压的结构大30%以上，长时间通过15A额定电流时，线芯与夹片的接触电阻稳定在毫欧级，不会因为局部接触电阻过大出现发热氧化的问题。安装边界方面，这款插头的主体绝缘段直径适配标准4mm香蕉插座的安装开孔，侧出线方向与主体轴向呈90度夹角，在面板安装、设备内部狭窄空间布线时，L型结构不会像直头插头那样在接线后向外伸出过长距离，能够有效节省接线空间，避免导线弯折半径过小导致线芯断裂的问题。接触铜套的内壁做了纵向开槽处理，自身带有持续的径向抱紧力，插入配套香蕉插头时，开槽结构会自适应适配插针的尺寸公差，即使插针存在轻微的磨损或尺寸偏差，也能保证全周接触，

　　不会出现接触不良导致的信号跳变或供电中断。绝缘外壳的内部做了对应的卡位筋条，压线夹装入后会被筋条限位，即使受到导线的拉扯力，压线夹也不会从外壳内脱出，拉脱力能够满足常规电气接线的强度要求，不需要额外点胶或加装固定套。在实际选型使用时，需要注意这款插头的额定电流上限为15A，适配的导线线径不能超过18AWG，如果接入更大线径的硬导线，会导致侧进线孔无法完全容纳导线，绝缘外壳无法装配到位，存在带电部分外露的安全隐患。堆叠使用时，单路接线柱上堆叠的插头数量建议不超过5个，过多堆叠会导致最外侧插头的接触压力下降，同时整体伸出长度过长容易被外力碰歪，导致接线松脱。日常维护时，只需要定期检查尾部压线夹的压接状态，如果出现导线松动的情况，取出压线夹重新压合即可，不需要更换整个插头，配件的复用率较高，能够降低长期使用的耗材成本。在教学实验场景中，这类无焊可堆叠插头的优势尤为明显，学员不需要掌握焊接技能就能快速完成接线练习，反复拆装也不会损坏接线端，适合高频次的实验接线操作；在工业设备的临时测试接线中，快速插拔与可堆叠的特性能够缩短测试准备时间，不需要在设备上额外加装临时分线端子，测试完成后可以快速拆除所有接线，恢复设备原有状态。
