170立方容量膨润土搅拌站结构设计

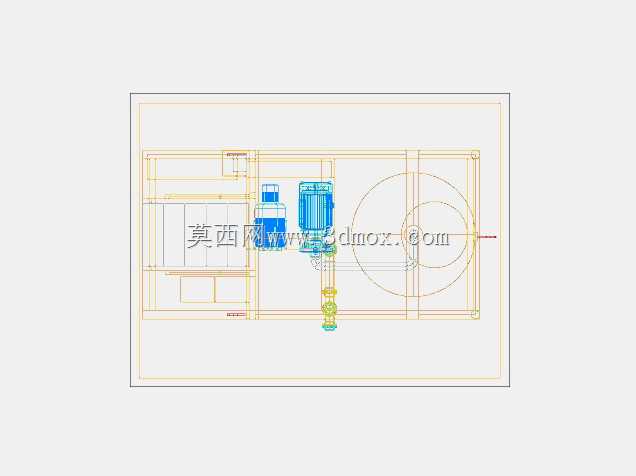

　　这套170立方米容量的膨润土搅拌站三维结构，主要面向盾构施工、非开挖定向钻、桩基工程等需要连续制备优质膨润土泥浆的作业场景，这类场景对泥浆的膨化均匀度、悬浮性、护壁性能有明确要求，搅拌站的结构合理性直接决定泥浆制备效率与成孔/掘进作业的稳定性。从结构布局来看，整套设备采用集成式撬装框架设计，将储料仓、搅拌罐体、输送管路、驱动单元、阀组组件整合在同一底座框架上，无需现场做复杂的分体式基础浇筑，进场后仅需完成进出管路对接与动力接线即可投入使用，大幅缩短现场安装调试周期，适配野外施工、临时作业点的快速转场需求。

　　设计过程中优先考虑了膨润土粉料的投料与混配流程，储料仓的出料口位置对应搅拌罐的投料区，避免粉料投料过程中出现扬尘外溢与粉料堆积结块问题，搅拌罐内部的桨叶布置采用多层斜向推进式结构，上层桨叶负责打散投入的干粉料，避免粉料在液面结团，下层桨叶贴近罐底设置，可带动罐底沉积的物料持续循环，防止高密度膨润土颗粒沉降堵管，整套搅拌结构可在短时间内完成粉料与水的均匀混配，保障泥浆达到要求的粘度与比重参数。

　　设备的安装边界在设计阶段做了充分校核，整体框架的长宽尺寸适配标准货运车辆的装载要求，运输状态下无需拆解核心部件，现场就位后可快速展开作业；罐体的进出管路接口统一设置在设备侧方的阀组区，外接供水管路、泥浆输送管路、回流管路时无需在罐体上额外开孔，阀组区域预留了足够的操作空间，方便日常运维时对阀门、管路接头做检修更换。驱动单元的安装位置做了减震结构设计，电机与搅拌轴之间采用联轴器直连传动，减少传动环节的功率损耗，同时驱动组件的安装座与主框架采用螺栓连接，后期维护时可快速拆解更换密封件与传动部件。

　　考虑到膨润土泥浆的输送特性，整套设备的管路通径做了匹配计算，避免管路通径过小导致输送阻力过大、泥浆沉积堵管，同时在管路最低位置设置了排空接口，设备长期停用或转场时可排空管路与罐体内的残留泥浆，防止残留物料干结堵塞管路与阀件。罐体的液位观测位置设置在操作侧的可视区域，作业人员可直观掌握罐内液位高度，配合进水阀组的开度控制，精准调整泥浆的配比浓度，整套结构的受力点均做了加强处理，满载状态下框架的变形量控制在允许范围内，保障长期连续作业的结构稳定性。
