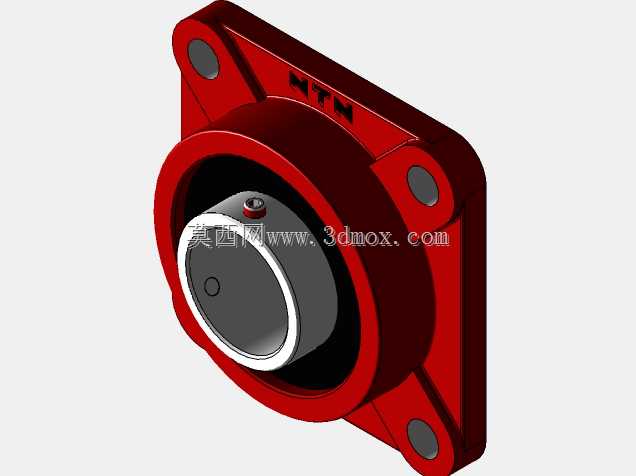

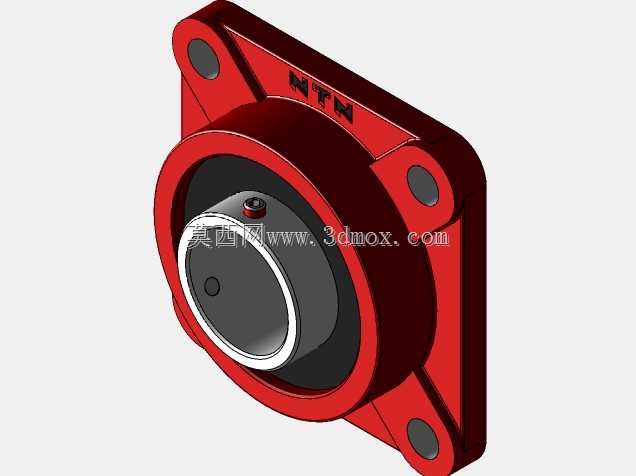

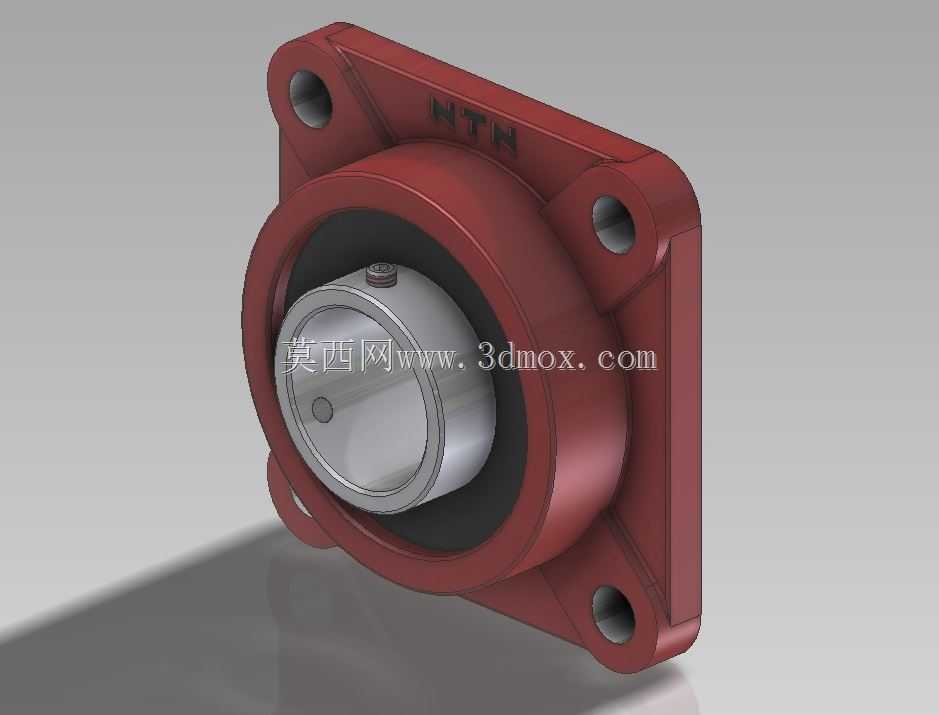

方形法兰带座外球面轴承单元结构

这类方形法兰带座外球面轴承单元，在各类输送线、食品加工机械、农业装备、轻工纺织设备的传动轴系中应用十分广泛，核心作用是为旋转轴提供稳定的径向支撑，同时补偿一定范围的安装对中误差，降低轴系加工与装配的精度要求。从实际使用场景来看，这类带座轴承不需要额外设计复杂的轴承安装腔体，依靠四个安装孔直接固定在设备机架的安装面上即可完成装配，相比分体式轴承座与轴承的组合，能大幅减少现场装配的工序耗时，也降低了装配不当导致的轴承早期失效概率。

从结构设计逻辑来看，该单元采用方形法兰安装基座，基座材质多为铸铁一体铸造成型后做表面防锈涂覆处理，四个安装孔分布在法兰四角，安装时受力均匀，能承受中等强度的径向载荷与小幅的轴向窜动载荷。内置的外球面轴承外圈与轴承座内孔采用球面配合结构，当传动轴出现轻微的挠曲变形、或者安装面存在小角度的平面度误差时，轴承可以随轴的偏摆自动调整角度，避免轴承内部滚动体出现卡滞、偏载磨损的问题，大幅提升轴系运行的可靠性。轴承端侧设置有密封结构与注油预留位，常规工况下可以阻挡外界粉尘、切削液、水汽进入轴承内部滚道，延长维护周期，适配多粉尘、有轻度喷淋的工业作业环境。

从安装边界来看，这类方形轴承座的安装孔距、中心高、内孔直径都有标准化的尺寸序列，选型时只需要匹配传动轴的轴径、确认安装面的孔位间距符合设备机架的预留尺寸即可直接替换使用，不需要额外做结构改制。法兰基座的四个安装孔适配常用的内六角螺栓或者外六角螺栓固定，安装时不需要在机架上加工沉孔或者定位止口，只要保证安装面平整，按对角顺序逐步拧紧固定螺栓就能达到要求的安装强度。轴承内圈与轴的配合多采用顶丝锁紧结构，装配时将轴穿入内孔后拧紧端面的紧定螺钉，即可实现轴承与轴的周向固定，传递扭矩的同时防止轴运转时出现轴向窜动，拆装维护时只需要松开顶丝就能将轴承单元整体从轴上拆下，不需要使用拉马等专用拆卸工具，现场维护十分便捷。

在结构建模过程中，需要重点保证法兰安装面的平面度公差、轴承内孔与安装面的垂直度公差，四个安装孔的位置度公差需要控制在合理范围内，避免实际装配时出现孔位错位无法安装的问题；球面配合面的建模需要保证配合曲率一致，还原自动调心的结构特性，密封槽、紧定螺钉孔的细节结构也需要准确还原，方便后续做装配干涉检查、维护工装设计时直接调用模型。
