钣金框架结构FDM熔融沉积成型3D打印设备

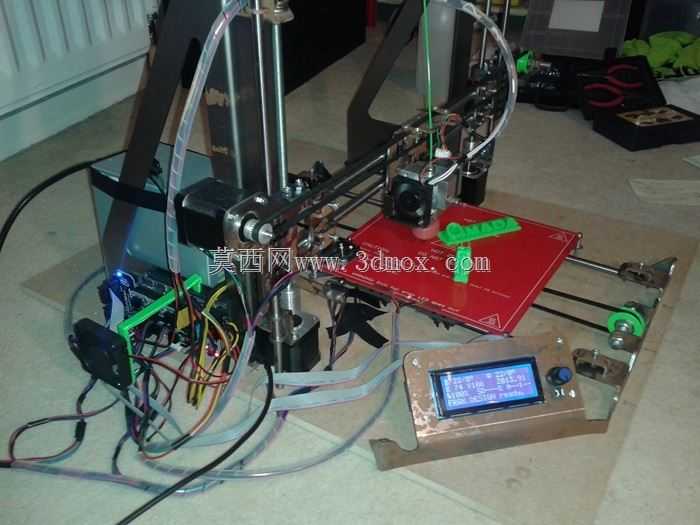

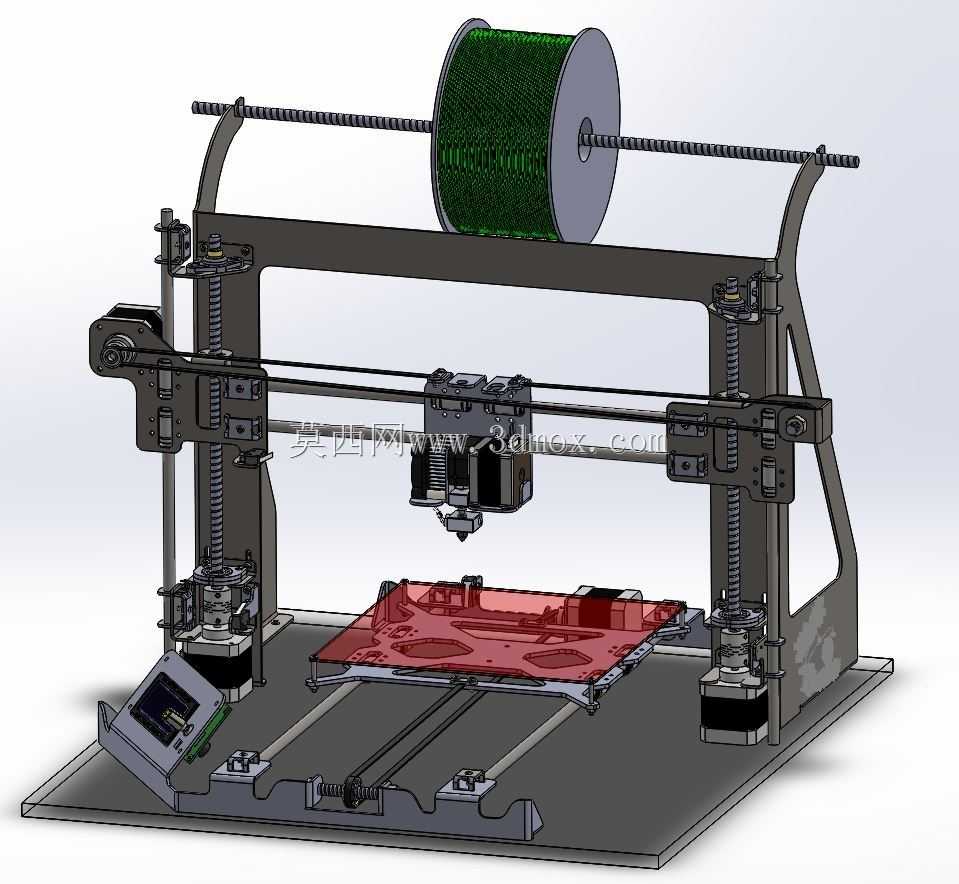

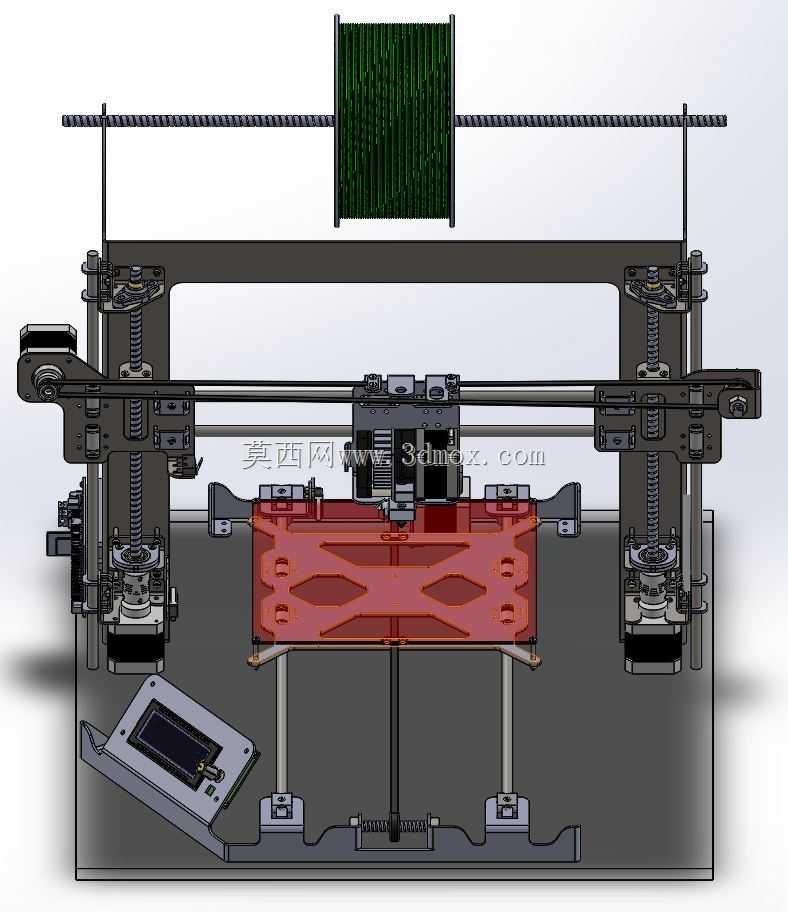

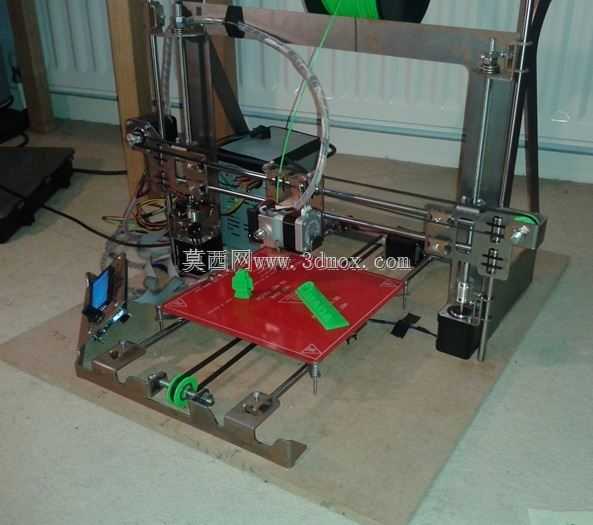

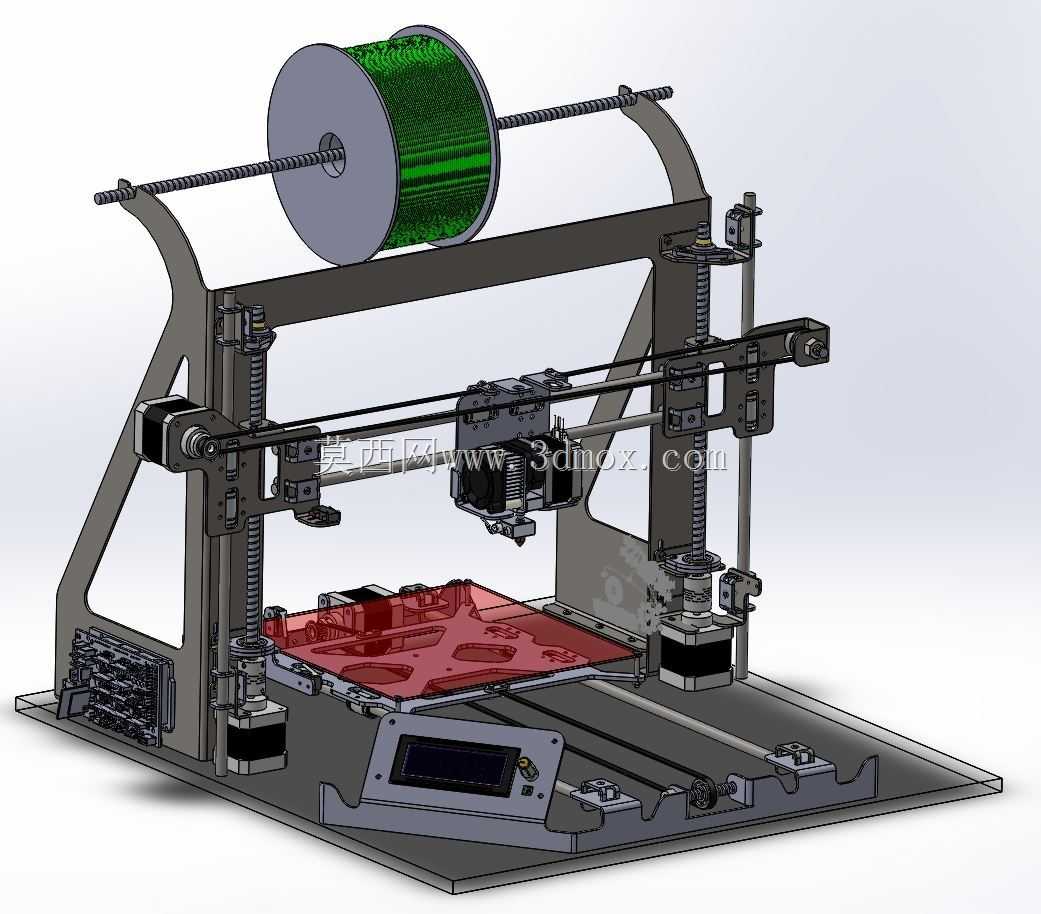

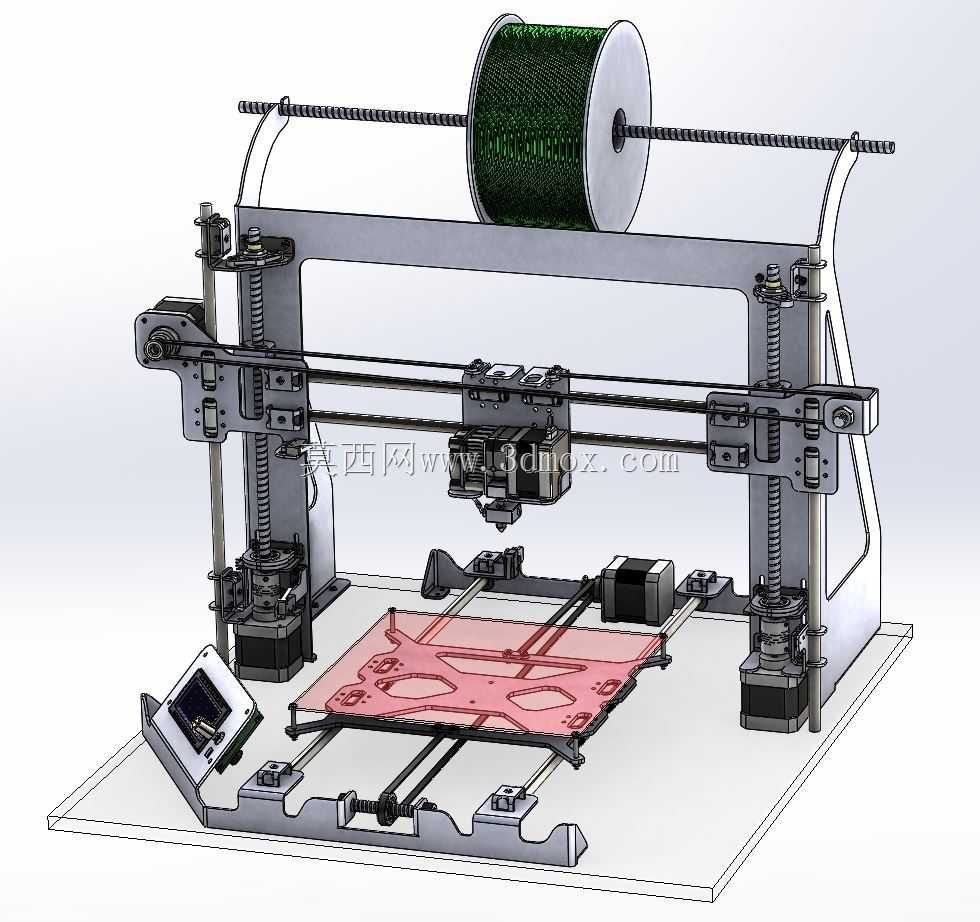

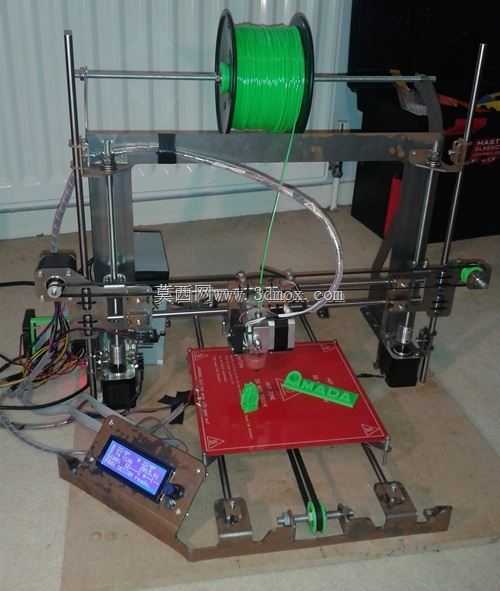

这款桌面级熔融沉积成型设备，整体采用钣金激光切割加弯折工艺完成主体框架加工，省去了定制型材开模的额外成本，所有框架连接点位均通过钣金件自身的折弯卡扣配合紧固件完成锁附，装配过程无需复杂工装辅助，单人即可完成整机组装调试。设备的X轴传动采用双光轴导轨配合同步带传动结构，打印头挂载在十字滑座上，滑座与导轨之间采用自润滑轴套配合，长期运行无需频繁加注润滑脂，能有效降低日常维护频次。Y轴传动布置在成型平台下方，同样采用光轴导向加同步带驱动的方案，成型平台通过四个调平弹簧与Y轴滑台连接，用户可通过平台下方的四个调节螺母快速完成平台水平度校准，适配不同厚度的打印耗材首层附着需求。Z轴采用双丝杆双侧驱动结构，两根丝杆分别布置在框架左右两侧，由独立步进电机通过联轴器直连驱动，两侧丝杆通过同步带实现传动同步，避免Z轴升降过程中出现偏载卡滞，保证成型平台上下运动的平行度精度，大幅降低大尺寸模型打印过程中的层纹偏差问题。耗材挂载架直接集成在设备顶部框架上，采用通长光轴作为料卷支撑轴，可适配市面上绝大多数1kg装标准耗材卷，料卷转动阻尼适中，既不会因为阻尼过大导致送料阻力增加，也不会因为阻尼过小出现料卷松垮脱线的问题。设备的操控显示屏采用倾斜布置在框架左前方的钣金支架上，操作人员站在设备正前方即可清晰查看屏幕参数、完成打印操作，无需弯腰或者侧身查看操控界面，符合日常操作的人机工程学要求。从实际应用场景来看，这款设备可覆盖个人创客工作室、中小学科创教学、小型设计工作室的手板打样需求，能够打印PLA、PETG等常见熔融沉积耗材，可完成结构验证样件、创意文创产品、简易工装夹具的快速制作，无需依赖外部机加工供应链，能大幅缩短设计迭代的周期。从安装边界来看，设备整体占地尺寸适配常规桌面摆放要求，不需要额外定制专用安装台架，设备运行过程中的震动幅度较小，放置在普通木质办公桌上也不会出现明显的共振位移，整机供电采用常规民用220V交流电源，无需额外配置工业供电线路，部署门槛极低。设计过程中，所有钣金零件的折弯边均做了压边处理，没有裸露的锋利切口，能避免装配和使用过程中出现割手的安全隐患，所有走线均沿着框架内侧的钣金走线槽布置，不会出现线缆外露干涉运动部件的问题，打印头的散热风道采用斜向出风设计，能精准对准耗材熔融区进行冷却，同时不会直吹成型平台导致的模型翘边问题。送料机构采用近端挤出结构，挤出轮直接布置在打印头上方，送料路径短，回料响应速度快，能有效减少打印过程中的拉丝问题，提升模型表面成型质量。设备的限位开关均采用机械式触点开关，安装在各轴的运动行程端点，触发位置可通过支架上的长圆孔进行微调，方便用户根据实际装配误差调整各轴的硬限位位置，避免出现运动超程撞坏部件的问题。成型平台采用钢化玻璃作为打印基面，玻璃表面平整度高，耗材附着均匀，打印完成后待平台冷却即可轻松取下模型，不需要额外涂抹大量胶水或者使用美纹纸辅助附着，降低了打印前的准备工作量。
