航空发动机涡轮叶片组件结构设计

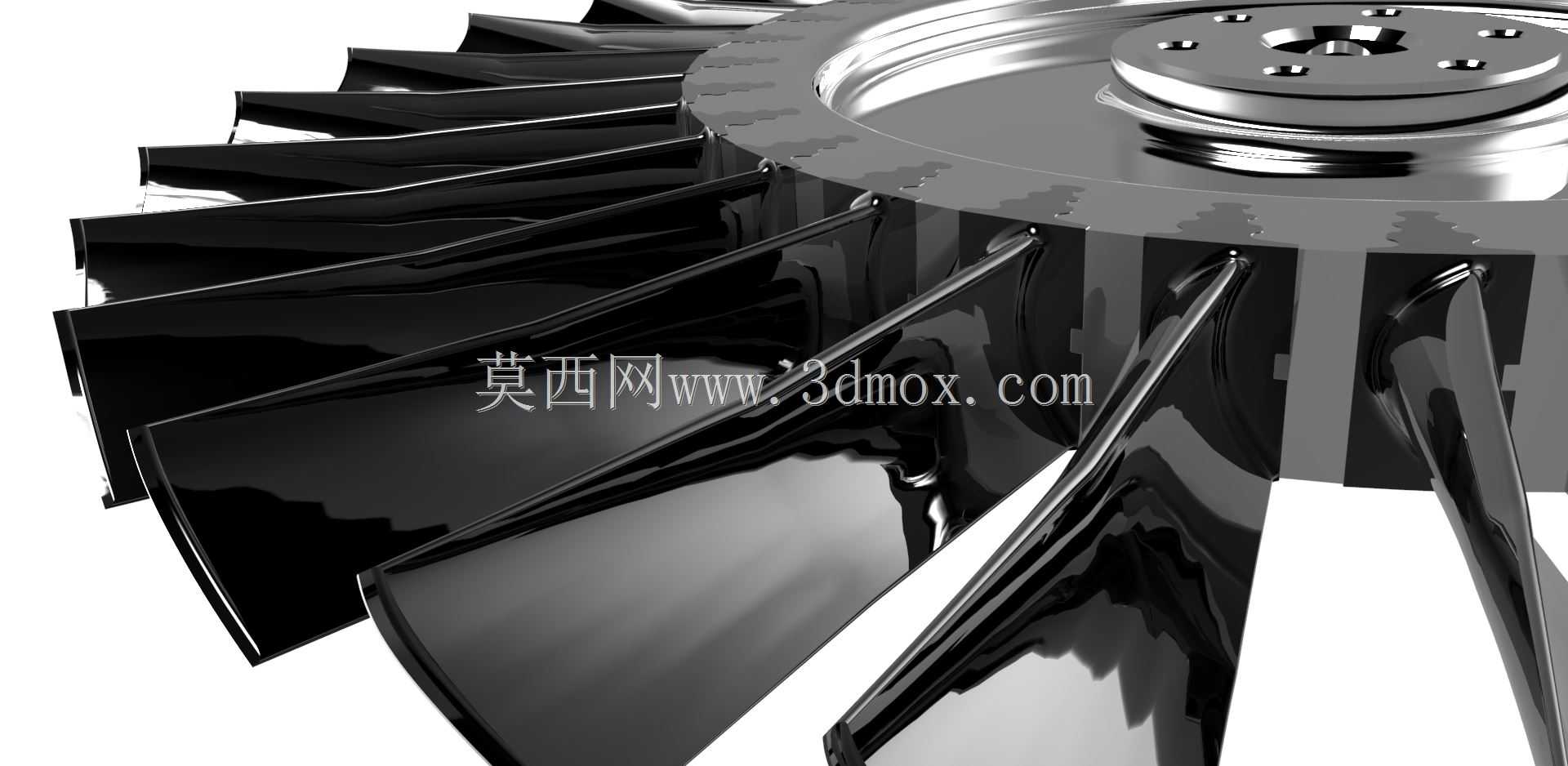

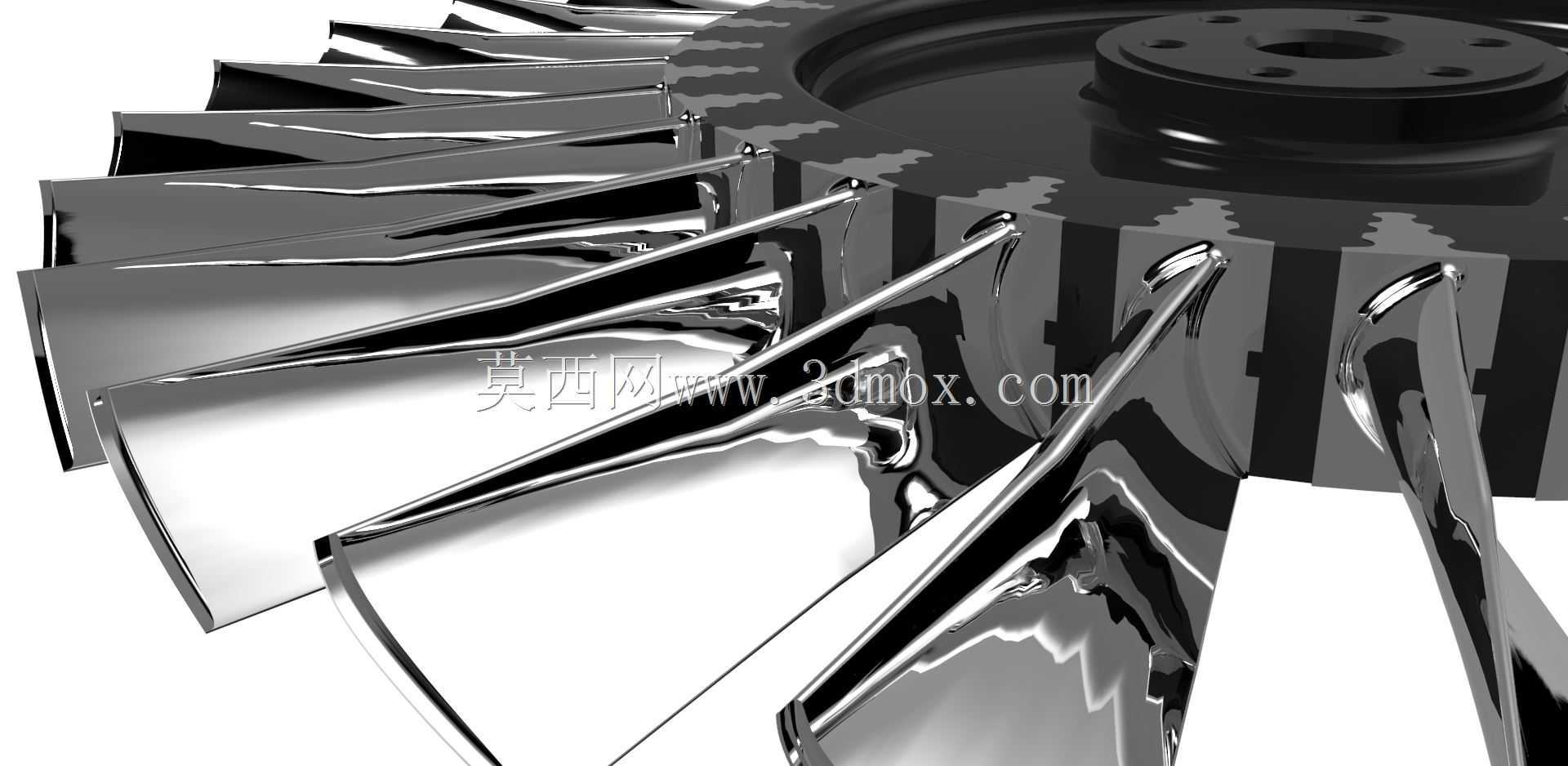

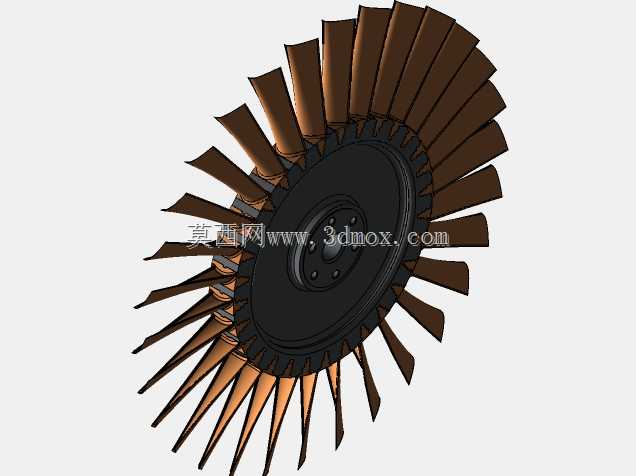

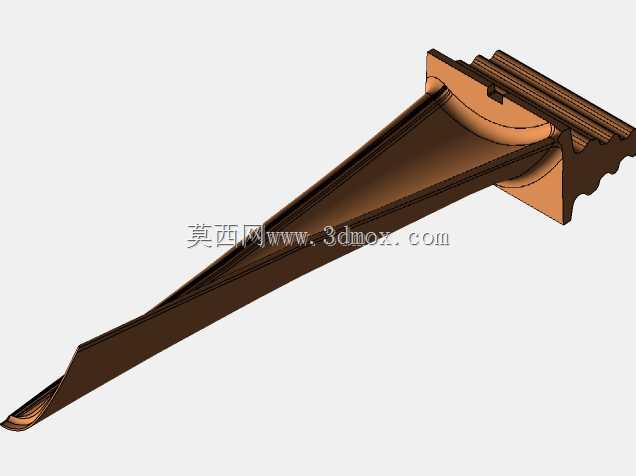

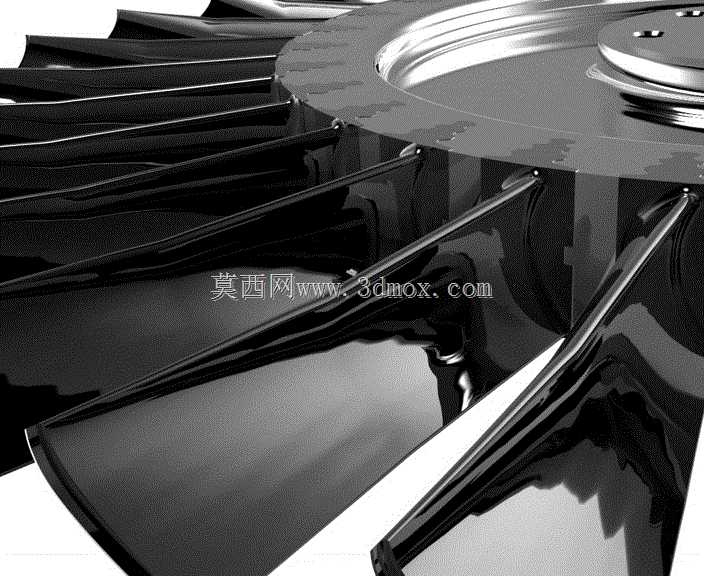

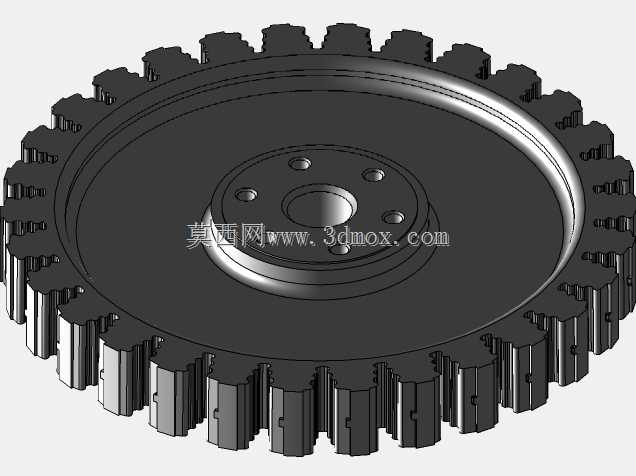

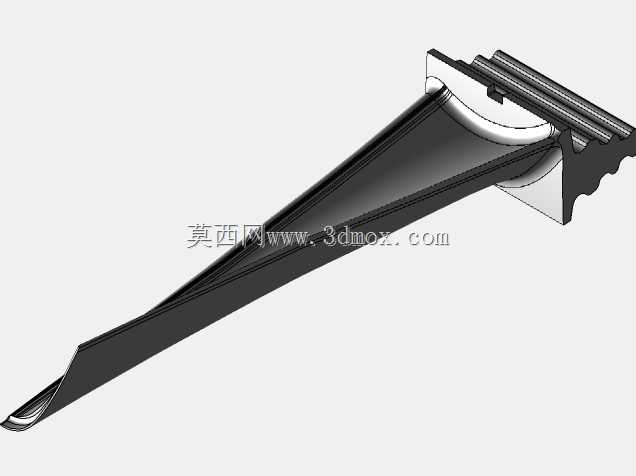

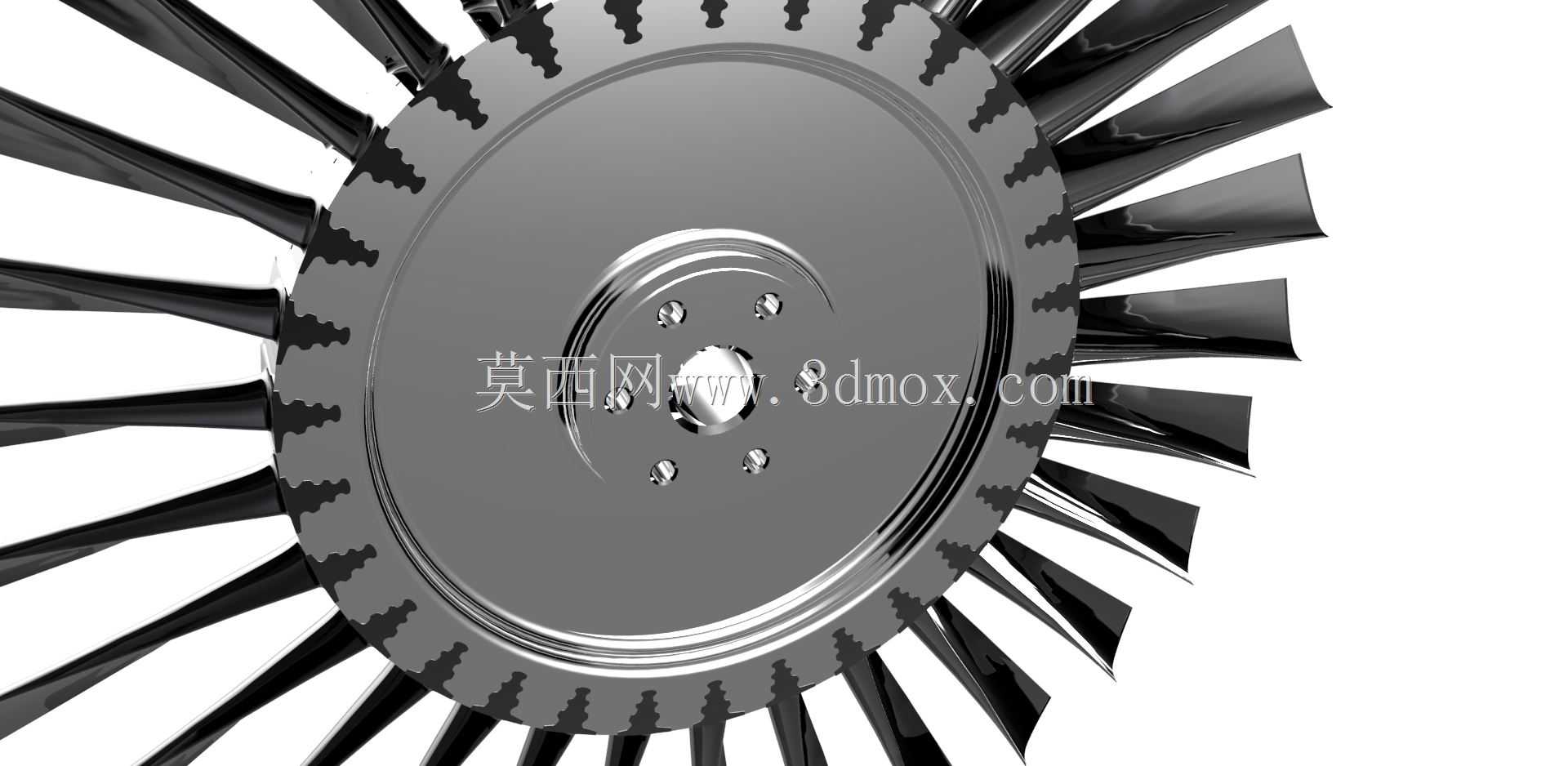

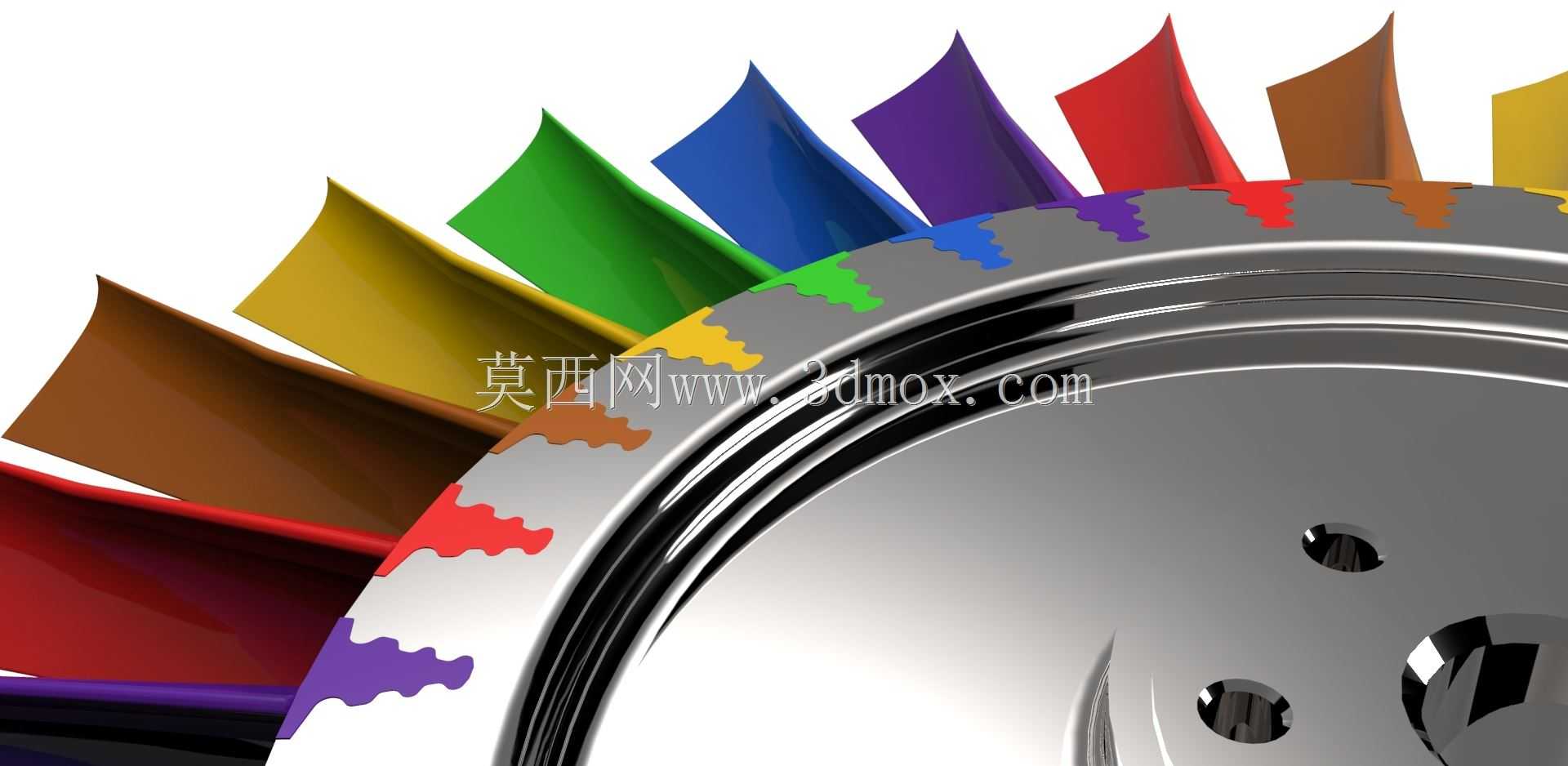

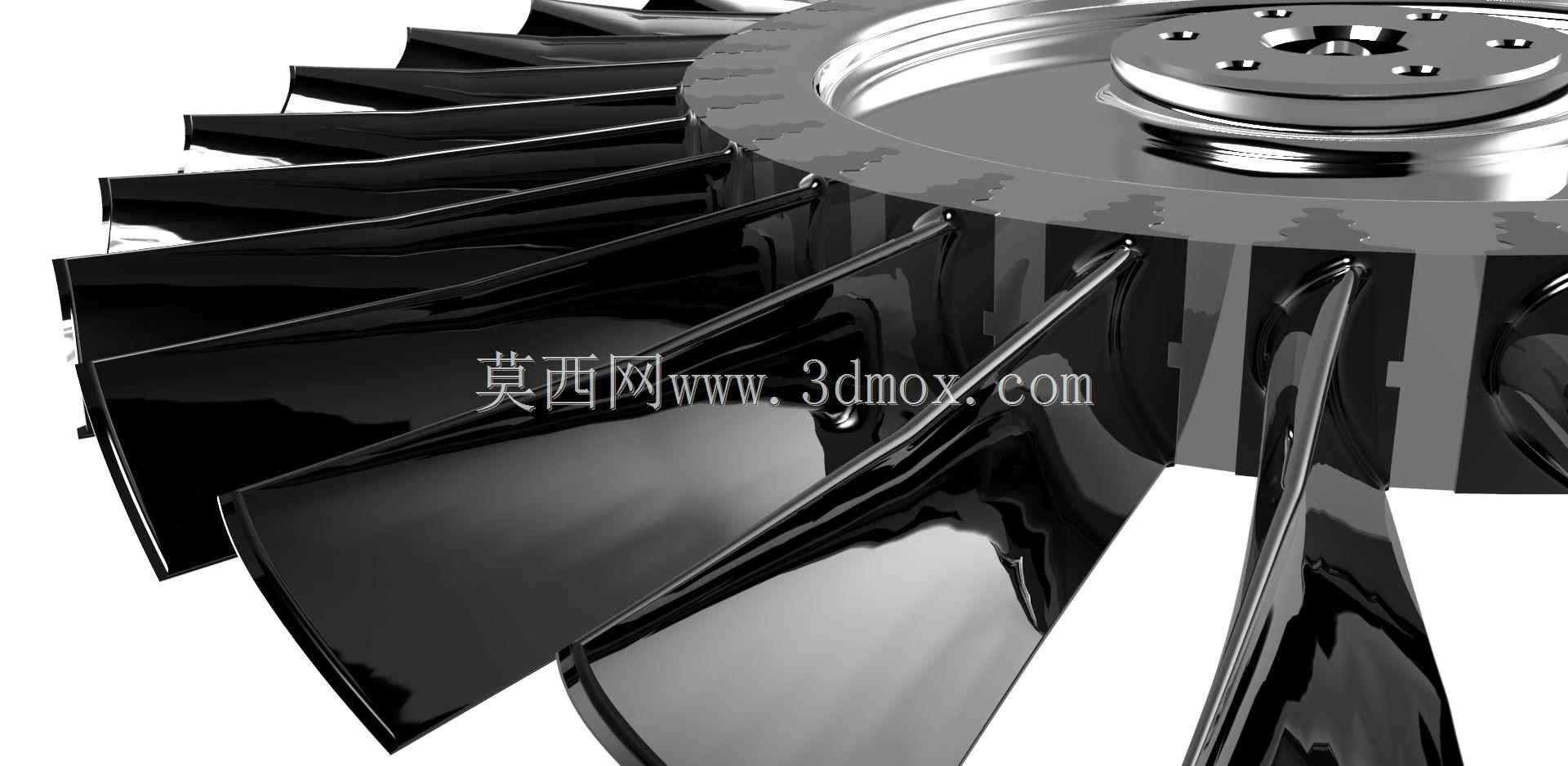

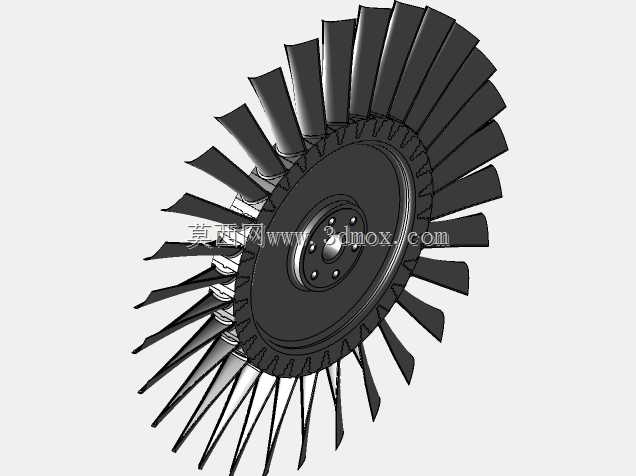

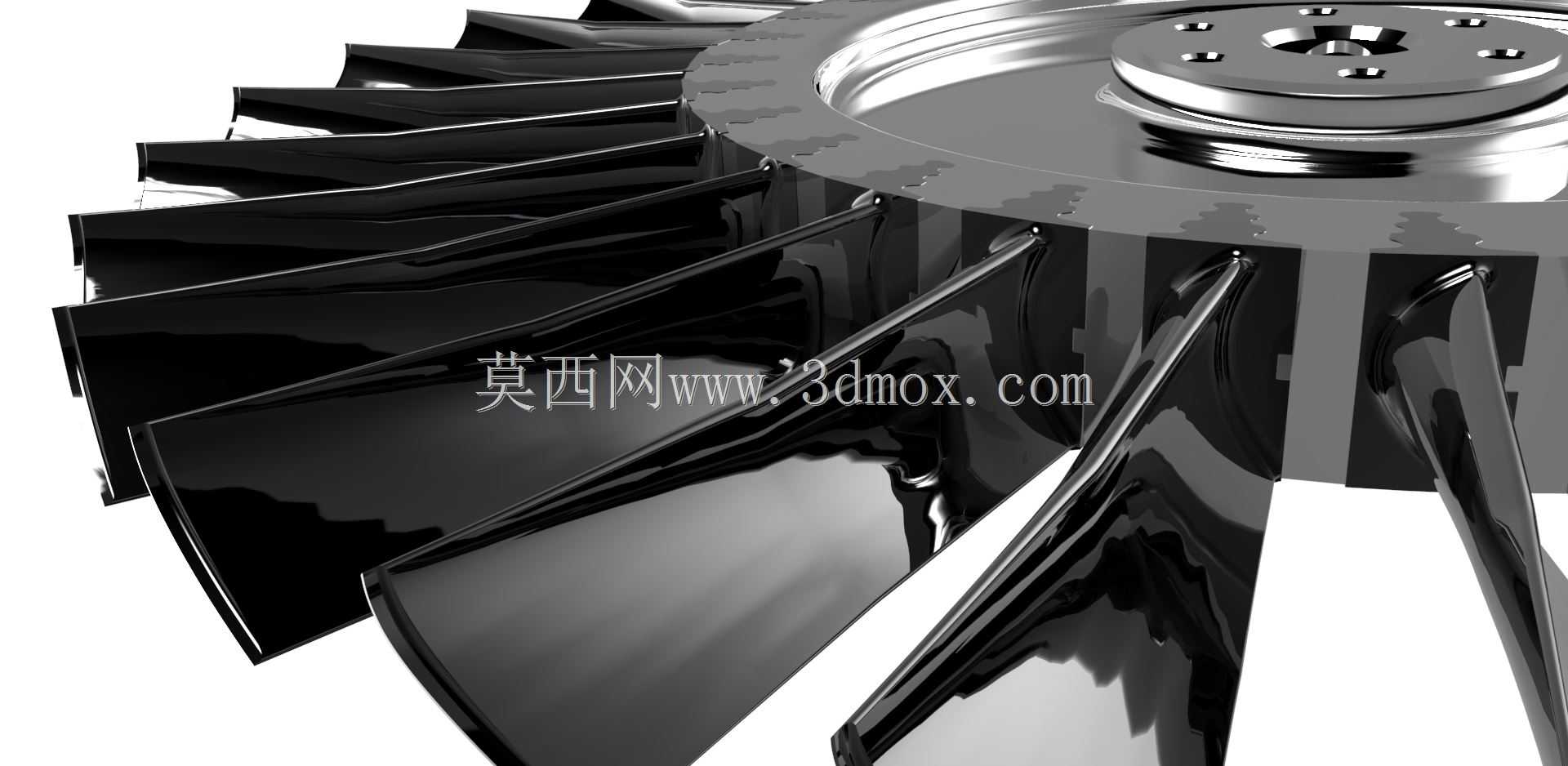

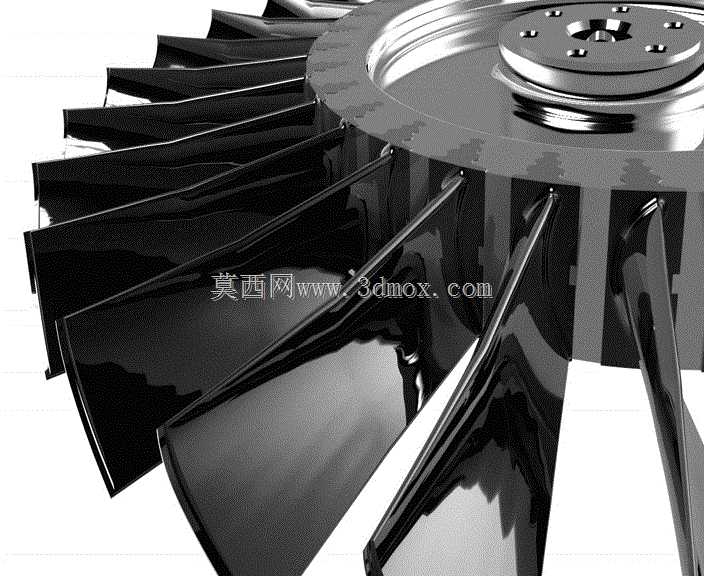

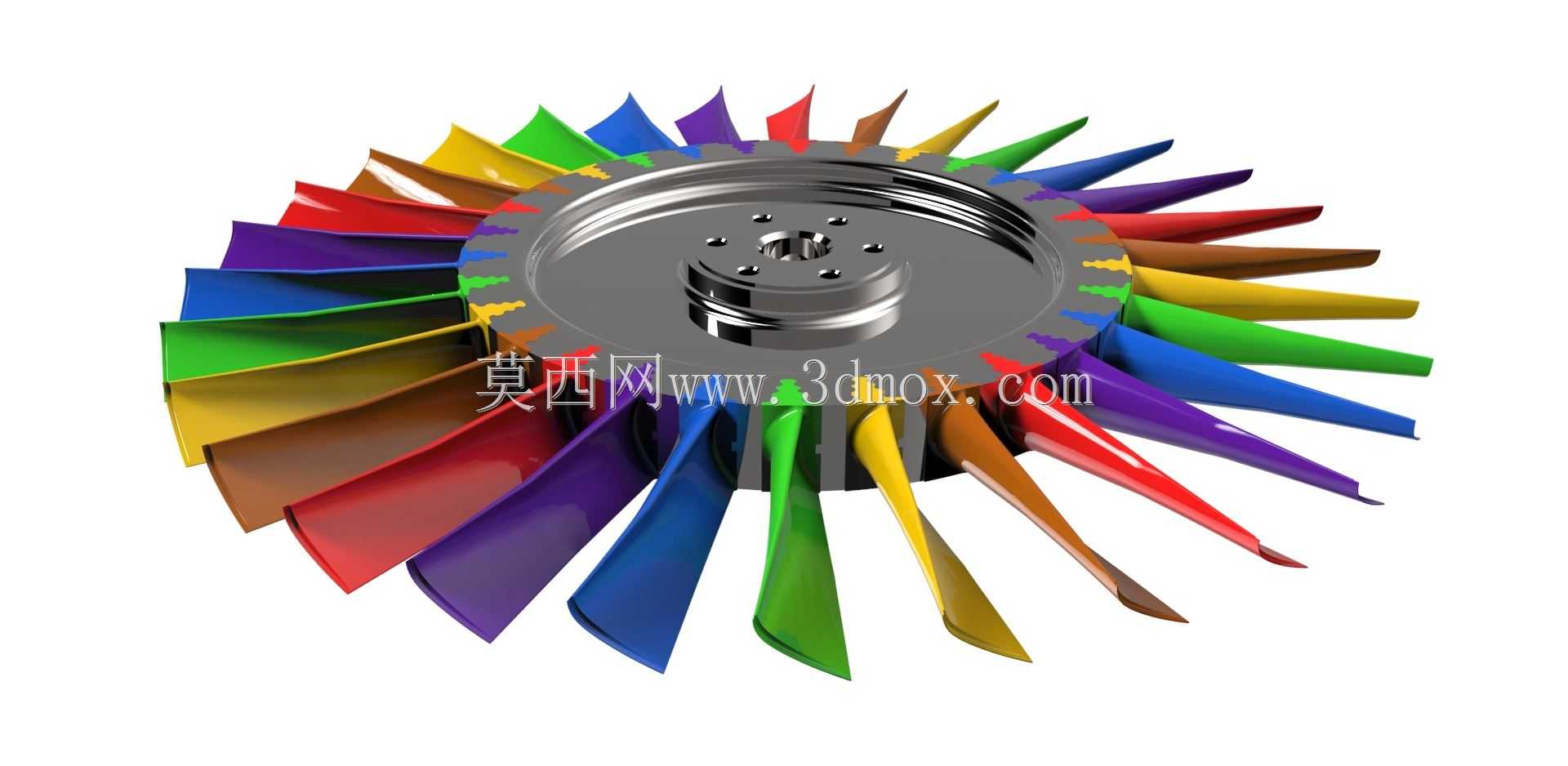

该涡轮组件是航空动力系统、燃气轮机设备中的核心做功部件，主要应用在航空飞行器推进系统、地面燃气发电设备、大型船舶动力机组等场景中，承担着将高温高压燃气的热能与压力能转化为旋转机械能的核心作用，是整套动力输出链路中决定能量转换效率的关键结构。从实际运行工况来看，这类涡轮组件需要长期在数百摄氏度的高温燃气冲刷环境下保持每分钟上万转的稳定旋转，既要承受高速旋转带来的巨大离心载荷，也要耐受燃气中硬质颗粒的冲蚀、高温环境下的材料蠕变影响，因此在结构设计上做了多维度的针对性优化。叶片采用大扭角三维曲面构型，从叶根到叶顶的翼型截面持续变化，能够精准匹配燃气流道内的气流流向，减少气流在叶片表面的流动分离损失，让燃气的动能可以更平顺地作用在叶片承压面上，最大化能量转换效率；叶根采用枞树型榫头结构，和轮盘边缘的榫槽可以实现高精度的嵌合装配，既能够均匀分散高速旋转下叶片产生的巨大离心拉力，也方便后期运维过程中单独更换受损叶片，降低整体维护成本。轮盘部分采用高强度合金锻压结构设计，中心设置标准的花键连接孔，能够和动力输出主轴实现无间隙的周向固定，确保旋转过程中扭矩传递的稳定性，轮盘边缘的榫槽加工精度控制在微米级，保证每一片叶片安装后都能保持一致的伸出长度与安装角度，避免高速旋转时出现动平衡偏差，引发整套转子系统的振动超标。在安装边界设计上，该涡轮组件的轴向尺寸、径向直径都严格匹配对应动力段的机匣内部流道尺寸，叶顶和机匣内壁之间预留了符合热膨胀余量的微小间隙，既避免高温运行状态下叶片伸长刮蹭机匣内壁，也能减少间隙漏气带来的效率损失；轮盘两侧设置有密封环安装槽，可以配套安装迷宫密封结构，阻挡高温燃气向轴承腔侧泄漏，保护后端的支撑轴承与润滑系统不受高温燃气侵蚀。整体结构在设计阶段就完成了全工况的动平衡仿真校核、离心应力仿真、热变形仿真，确保在额定转速、最高温度工况下，各部位的应力都处于材料许用应力范围内，叶片的固有频率避开了转子系统的共振区间，能够长期保持稳定可靠的运行状态，为整套动力系统提供持续稳定的旋转动力输出。
