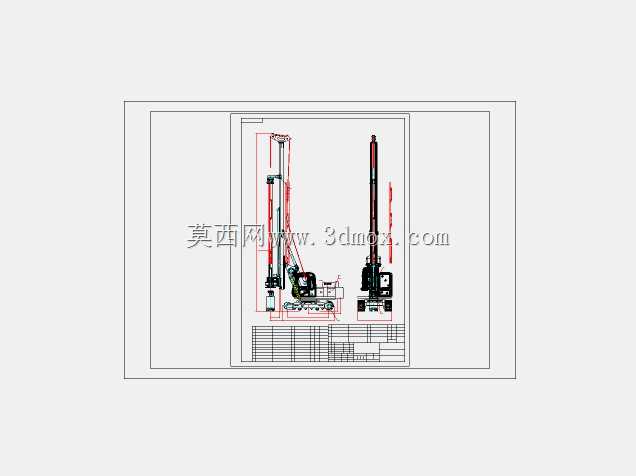

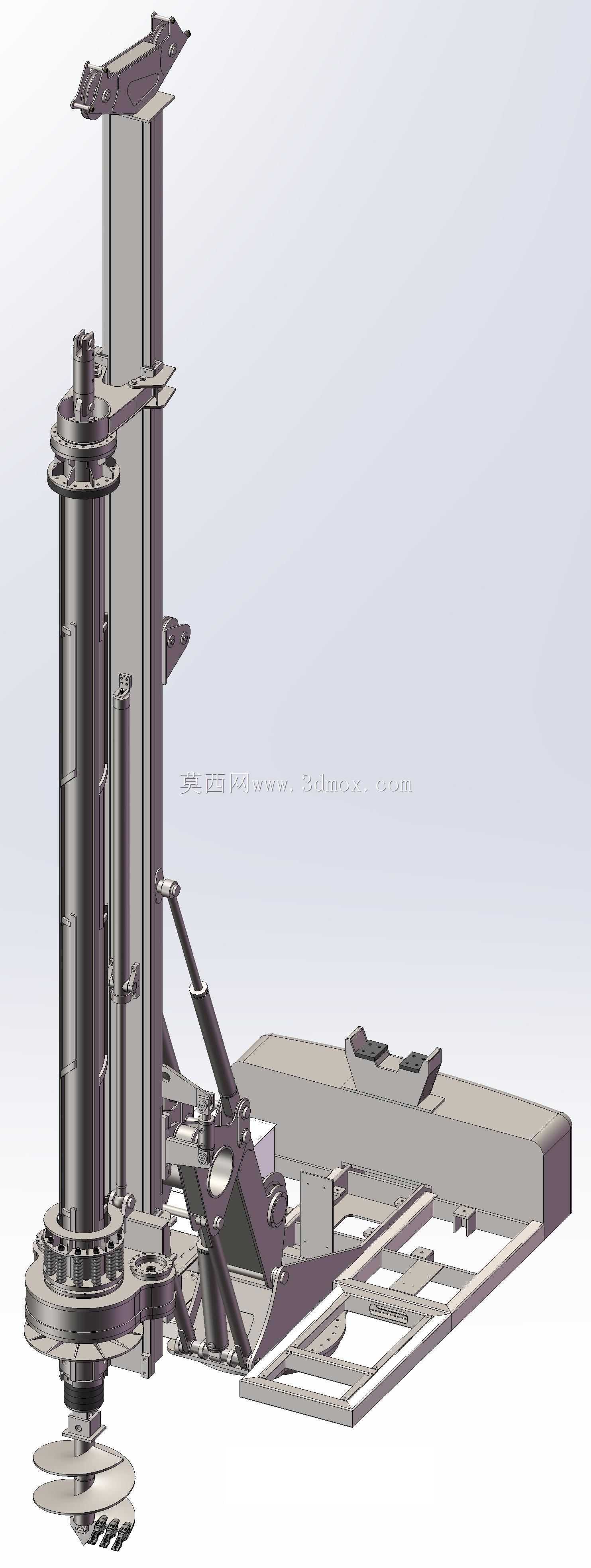

16.5吨级履带式旋挖钻机ZY60整机设计

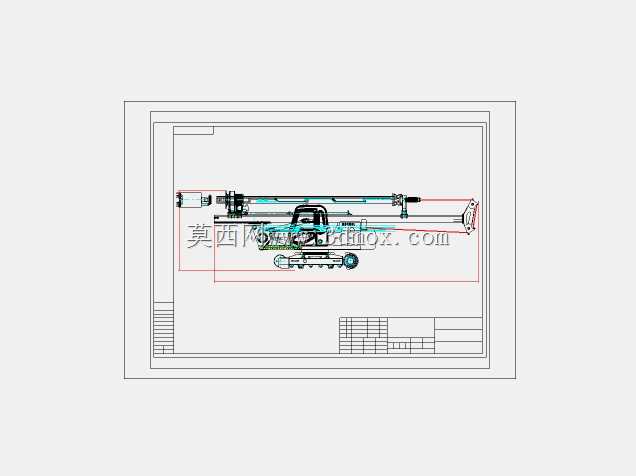

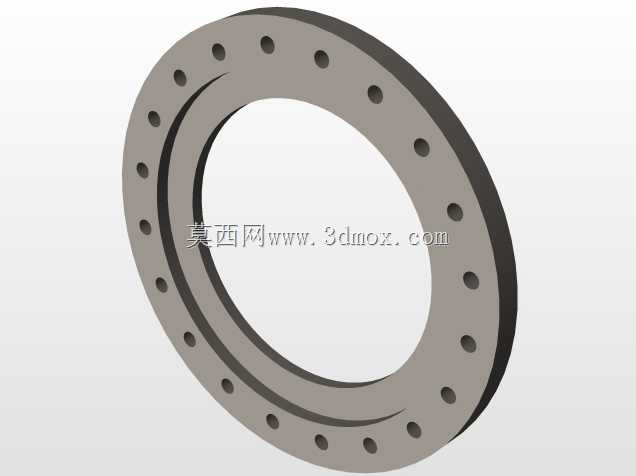

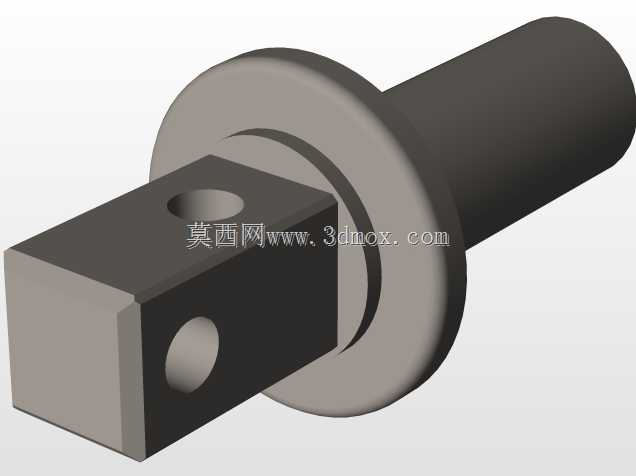

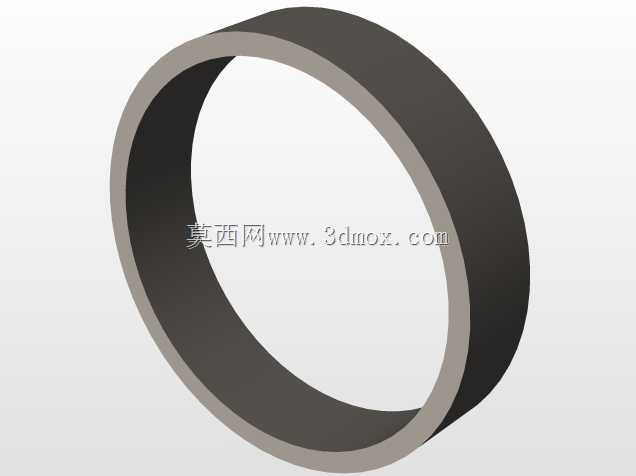

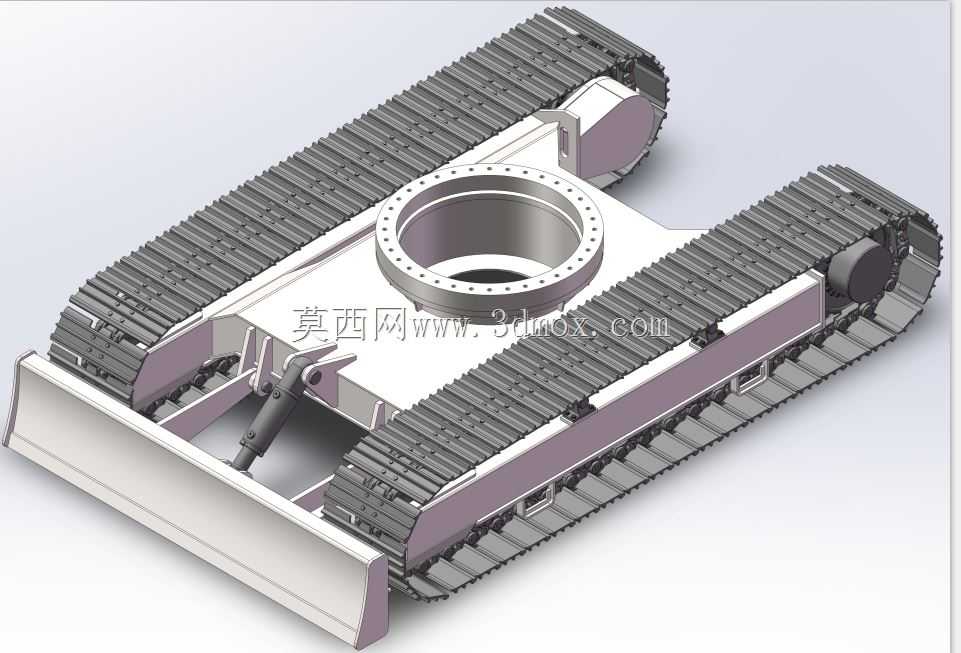

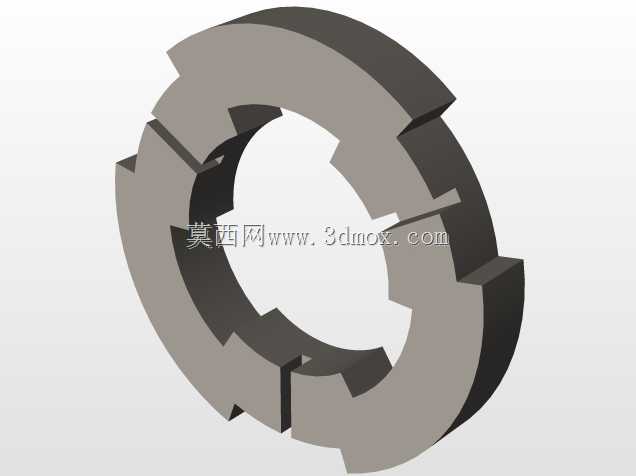

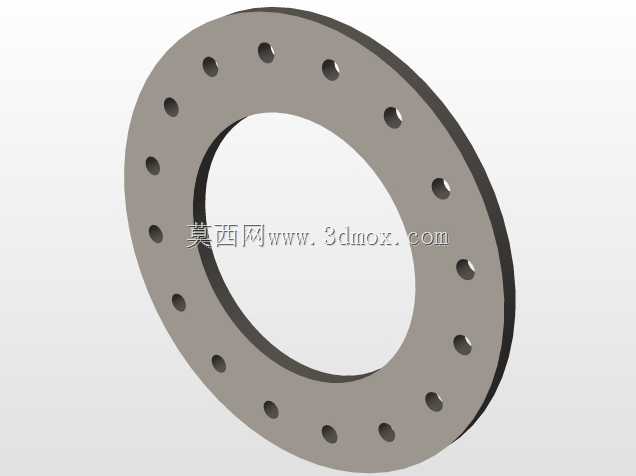

这款16500kg级履带式旋挖钻机，主要面向城市中小型基建桩工、民用建筑地基施工、市政管网桩基作业、农村自建房基础钻孔等场景，可适配黏土、砂土、粉质土层及部分弱风化岩层的钻进作业，在狭窄施工场地、城区受限作业空间内具备极强的适配性，能够完成直径0.4米到1.2米、深度20米到30米区间的灌注桩成孔作业，替代传统人工挖孔、冲击钻作业的低效模式，大幅降低桩基础施工的人力投入与作业安全风险。设备整体采用履带式行走底盘设计，履带接地长度与轨距经过匹配优化，作业时可通过底盘伸缩结构调整支撑宽度，在转场移动时收缩履带宽度满足狭窄道路通行要求，钻孔作业时展开履带提升整机稳定性，避免钻进过程中出现侧倾风险；整机上部工作装置采用可折叠变幅的桅杆结构，运输状态下可将桅杆放倒贴合上车体，降低整机运输高度，满足普通货运车辆的装载运输边界要求，无需额外拆解部件即可完成跨场地转场。动力头部分采用大扭矩低速输出设计，配合加压卷扬实现钻杆的恒定加压力输出，钻杆采用多节伸缩式结构，完全伸展后可覆盖设计最大钻孔深度，收缩后整体长度控制在运输尺寸边界内，钻具快换接口可适配螺旋钻斗、捞砂斗、筒式取芯钻等不同作业钻具，针对不同地质条件快速切换作业配置。驾驶室采用人机工程学布局，操作视野覆盖钻孔作业全区域，操控手柄按照作业操作频率排布，降低机手长时间作业的操作疲劳，整机液压管路沿桅杆与上车体结构件内侧排布，避免作业过程中落石、土体剐蹭造成管路损坏，燃油箱、液压油箱布置在车体两侧配重区域，既平衡了工作装置的前倾力矩，也方便日常维保作业时的油液加注与检查。整机设计过程中充分考虑了工地作业的复杂工况，所有结构件受力点均做了加强处理，关键铰接位置采用防尘密封铰接轴承，适应多粉尘、高湿度的户外作业环境，行走马达与回转马达均配备防护壳体，避免工地碎石磕碰造成部件损坏，整机重心经过多轮仿真校核，在最大钻孔深度、最大加压力作业工况下仍保留足够的稳定系数，保障现场作业安全。
